高压大流量卧式离心泵长轴传动结构设计

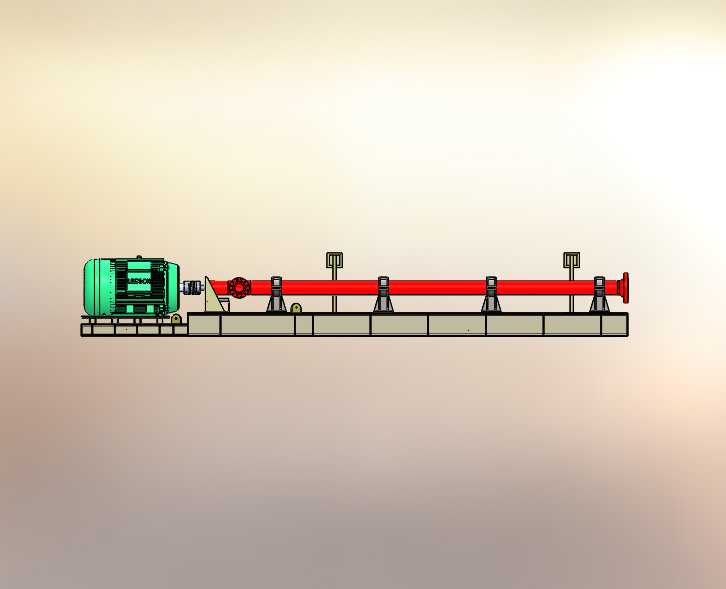

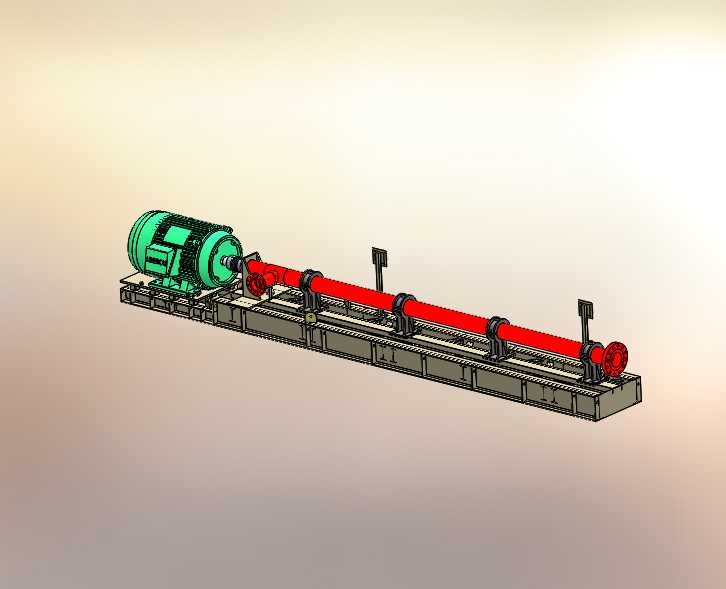

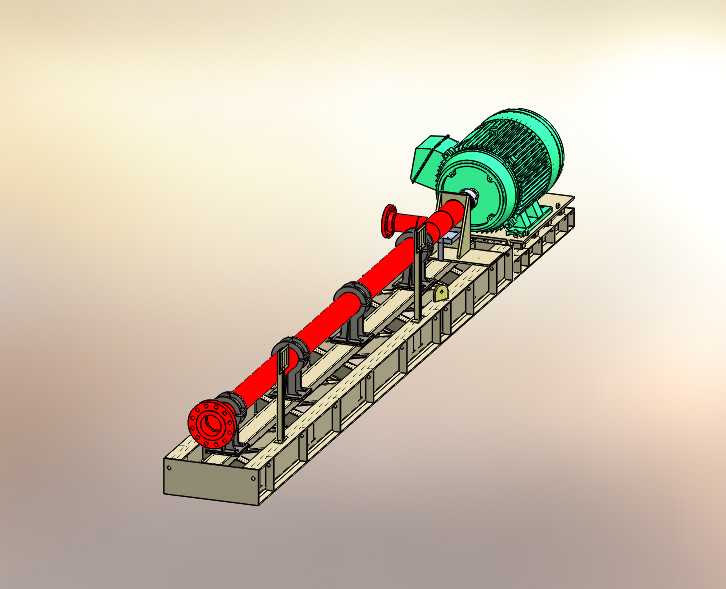

该卧式泵系统主要面向长距离流体输送、高压供水、工业循环水系统、矿山给排水以及大型水利调蓄场景设计，可适配清水、轻度腐蚀性工业流体等介质的输送需求，在市政供水场站、工矿企业生产供水线、大型冷却循环系统中能够稳定承担大流量、高扬程的流体输送任务，解决传统单泵结构在长轴距传动场景下的安装适配问题。整套泵组采用电机与泵体分体式长轴传动布局，驱动端选用标准卧式电机提供动力输出，通过联轴器连接长传动轴，传动轴沿共用底座轴向布置，多组支撑轴承座沿轴身等距分布，为长轴提供稳定的径向支撑，避免长轴高速运转时出现挠曲变形、振动超标的问题，保障传动过程的同轴度与运行稳定性。泵体端采用高压离心泵结构设计，过流部件匹配大流量工况的流道构型，能够在额定转速下输出稳定的高压流体，进出口采用标准法兰连接结构，可直接对接现场工业管路系统，减少现场安装的适配改造成本。设计过程中优先考虑了现场安装的边界适配性，整套泵组搭载一体化焊接成型的共用底座，底座预留电机安装位、轴承座安装调节槽以及泵体安装定位面，所有部件的安装基准统一在底座加工面上，可有效降低现场安装的找平找正难度，同时底座预留地脚螺栓安装孔位，可直接固定在混凝土设备基础上，适配不同场站的设备安装空间要求。在结构细节设计上，长传动轴的支撑位置经过动平衡校核，每个支撑点都配置了适配转速的轴承组件与密封结构，既能够承受轴系运转的径向载荷，也可避免外界粉尘、水汽进入轴承腔影响使用寿命；联轴器选用弹性柱销结构，可补偿少量的安装同轴度误差，同时缓冲电机启动时的瞬时冲击，保护电机与泵体的核心部件不受启动扭矩损伤。泵体端的密封结构采用机械密封构型，可适配高压工况下的介质密封需求，减少运行过程中的介质泄漏风险，降低日常运维的频次与成本。整套结构的外形尺寸沿轴向延展，径向尺寸紧凑，可适配狭长型的设备安装空间，在老旧泵站改造、狭长厂房设备布置场景下具备更好的空间适配性，无需对现有场地进行大规模改造即可完成设备布设。
