立式多级增压泵工业流体输送设备结构设计

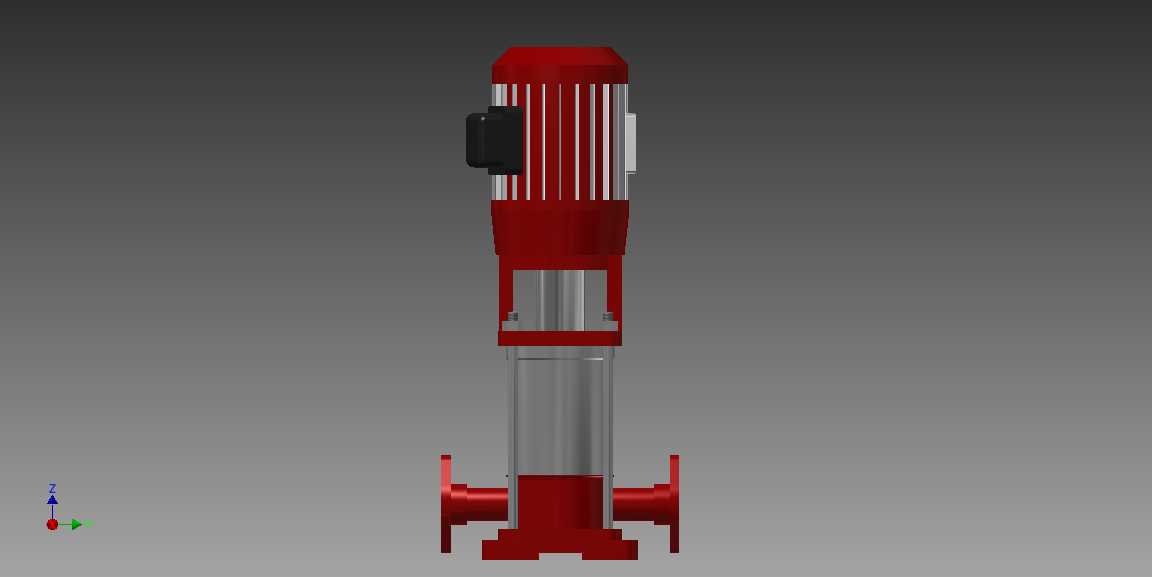

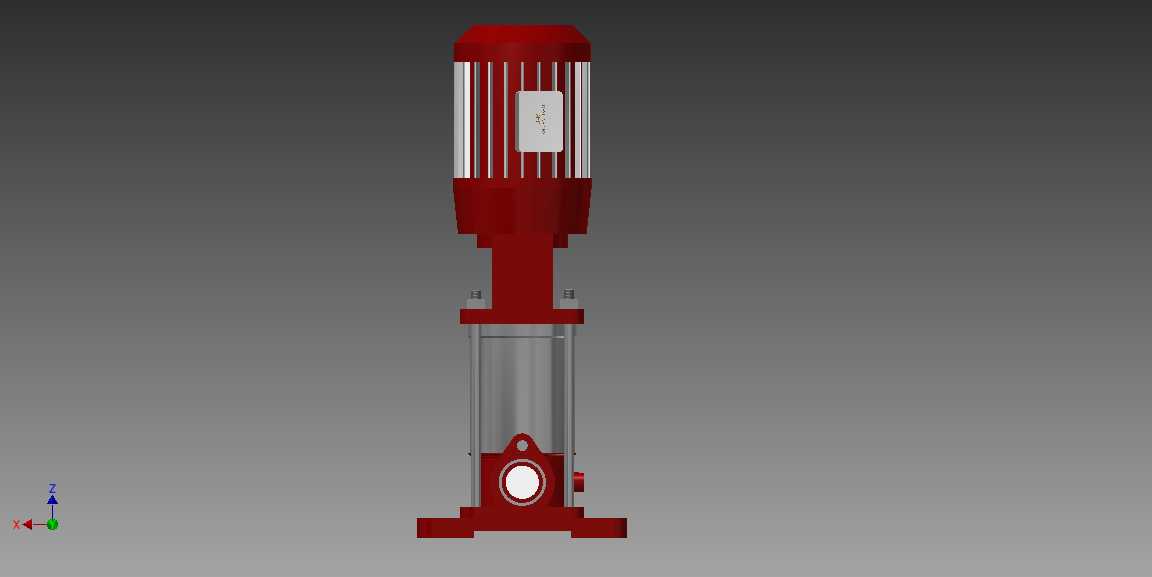

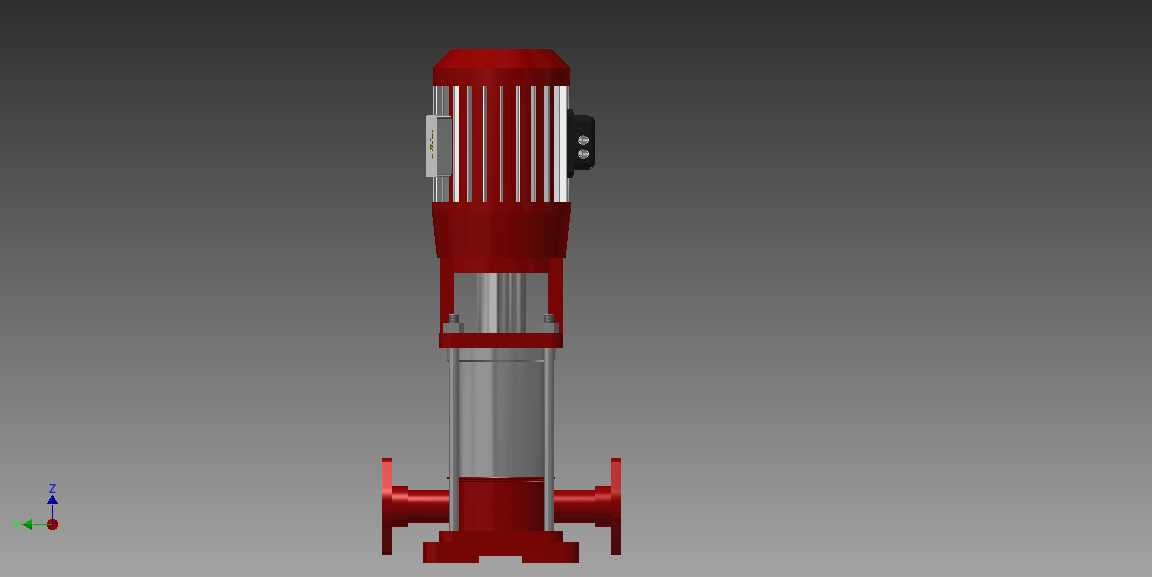

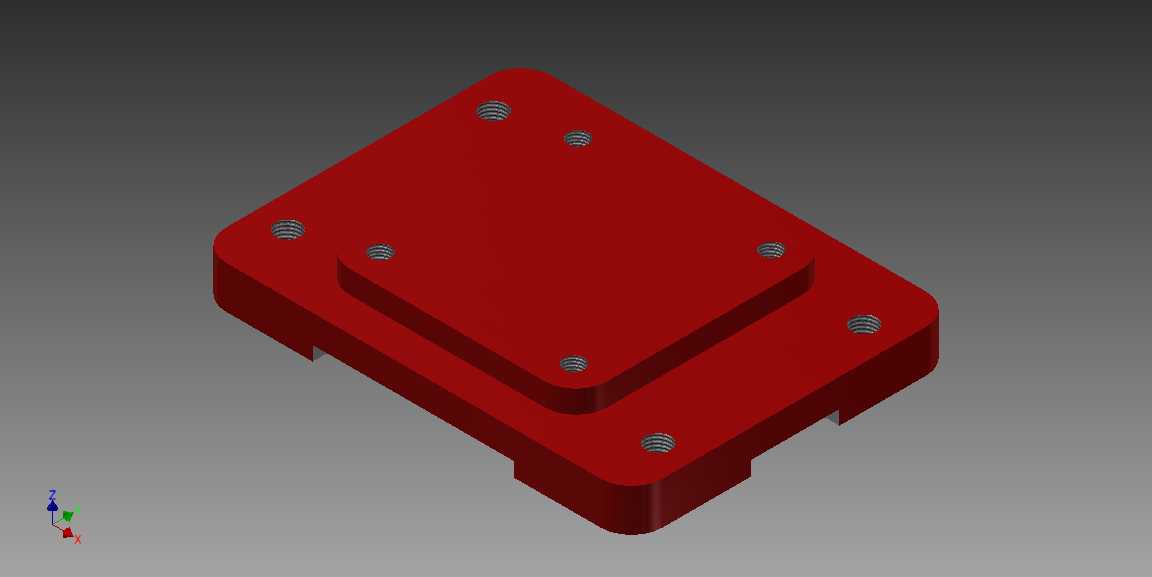

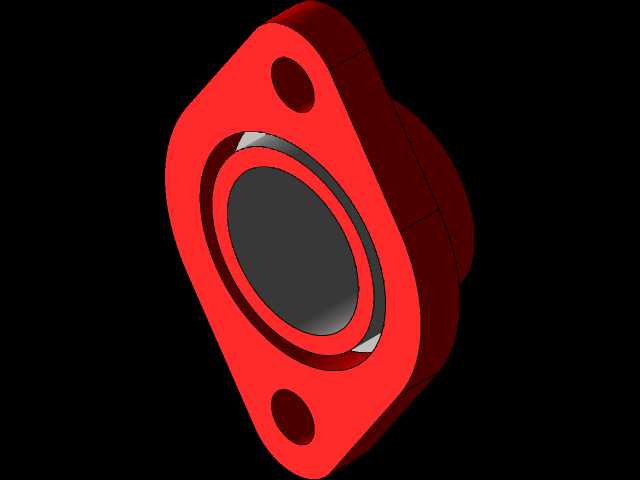

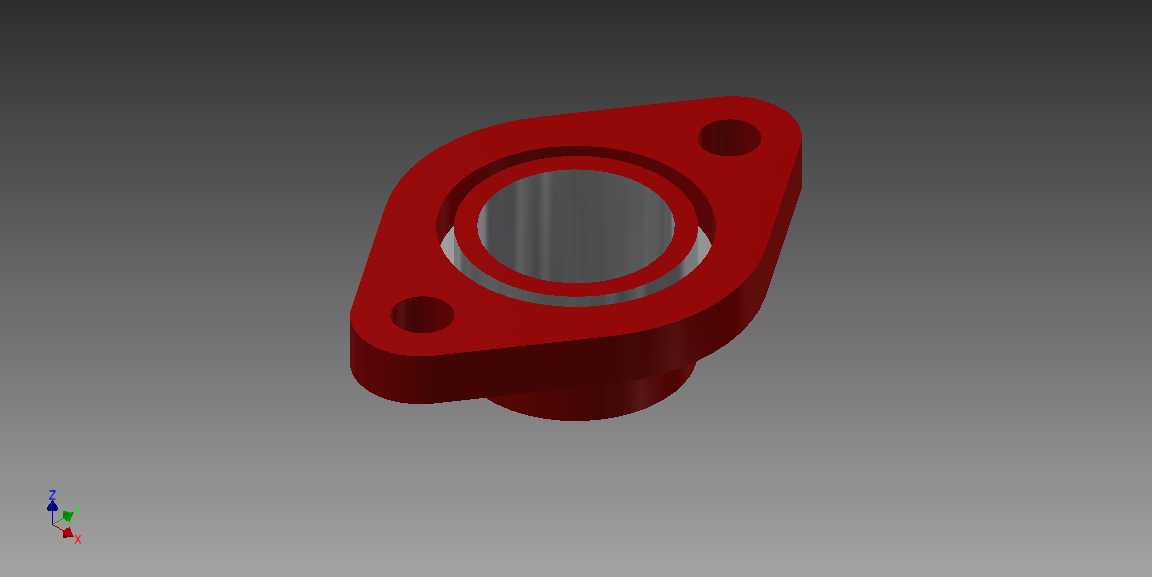

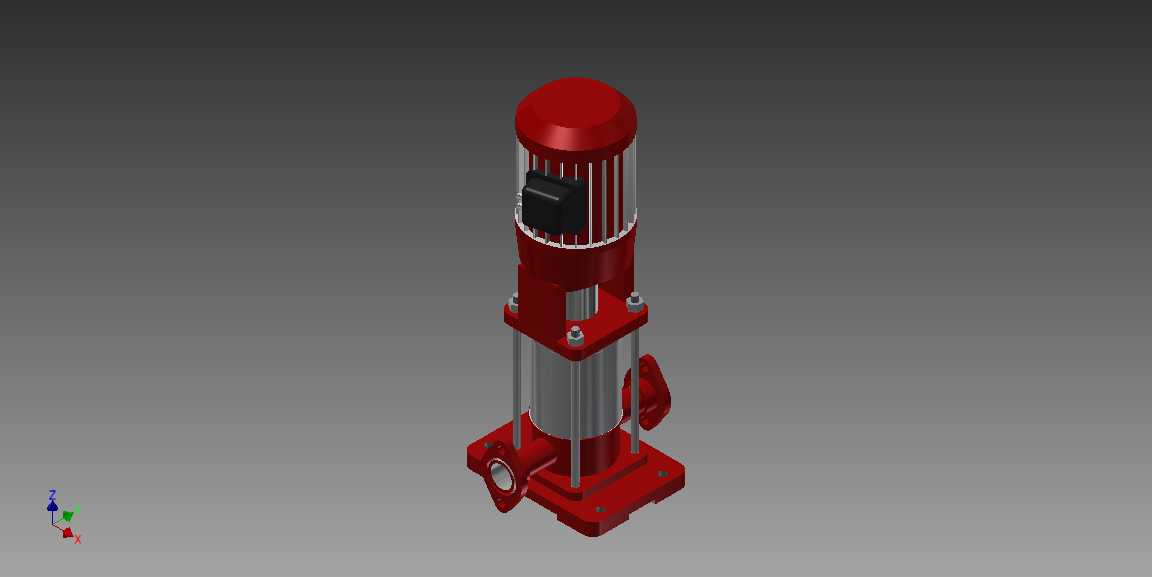

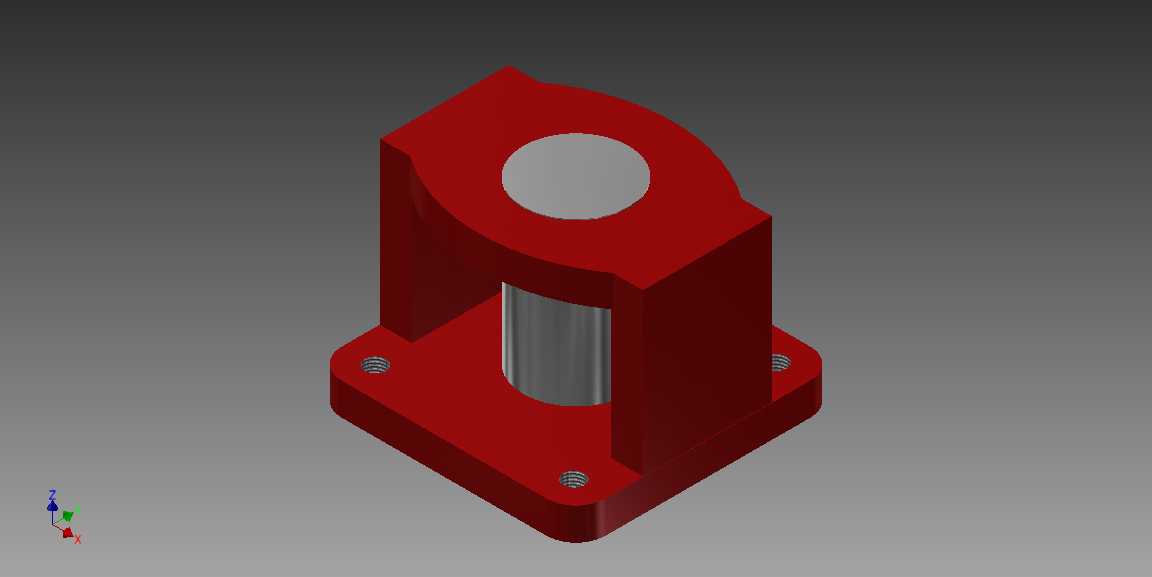

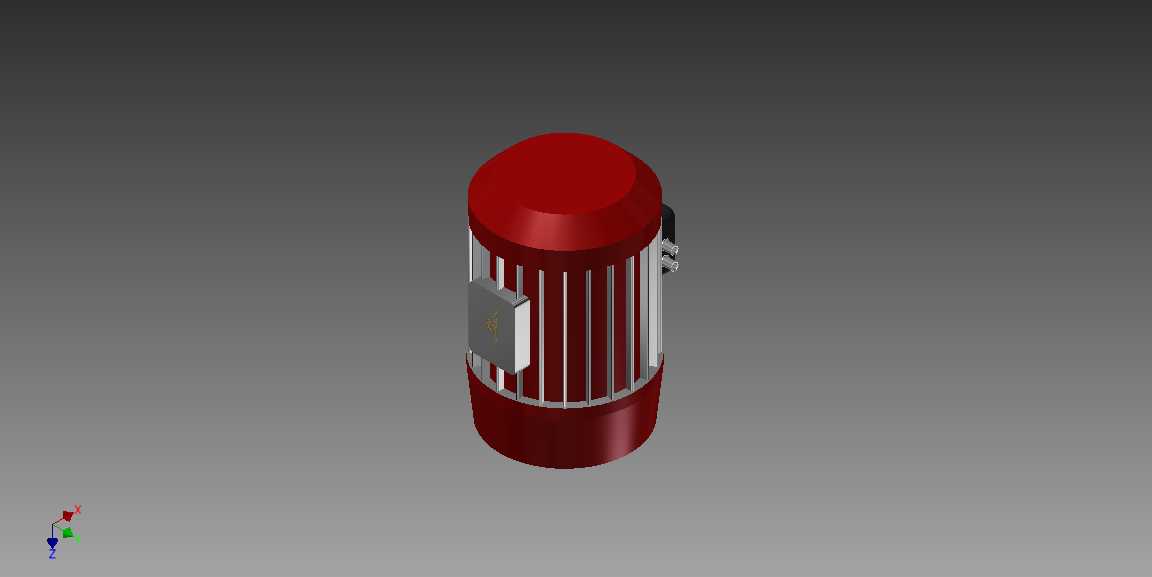

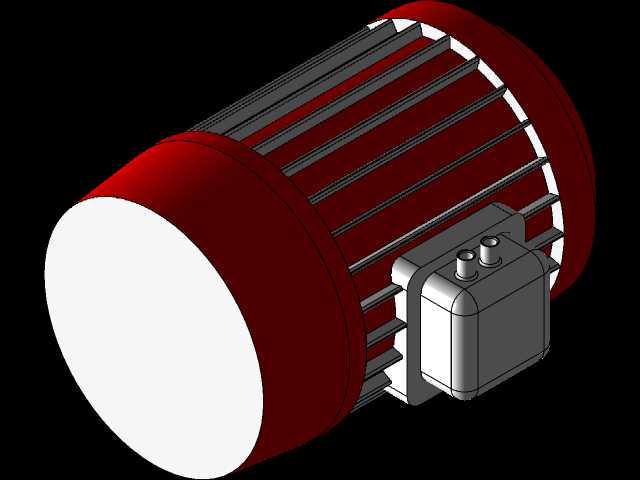

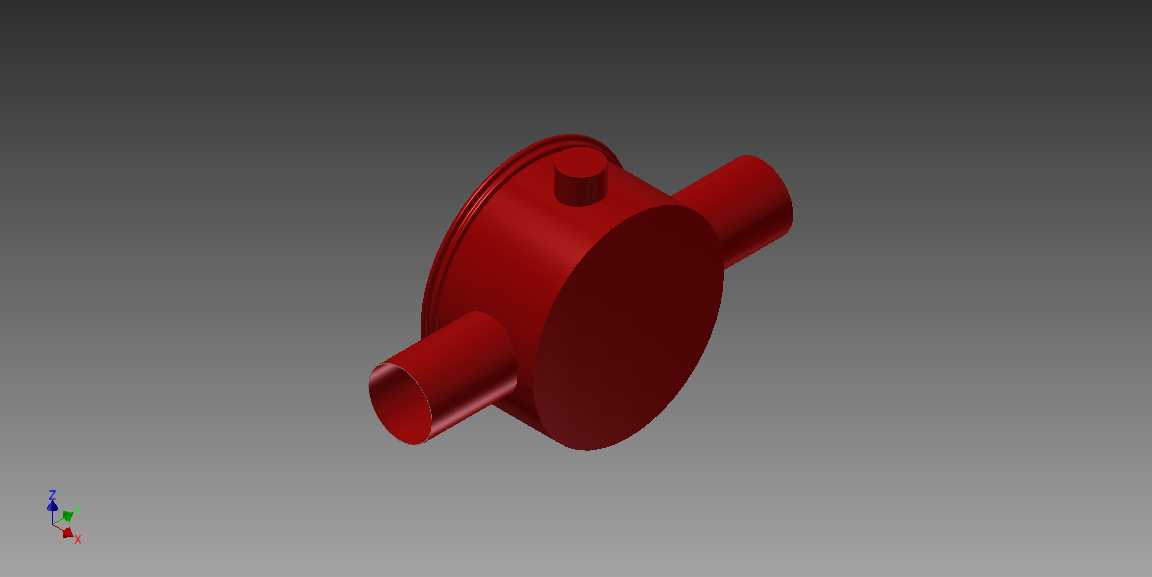

这款立式结构的增压设备，主要面向民用建筑供水、工业循环水系统、水处理工艺管路、暖通空调水循环等场景的流体压力提升需求，能够在管路流体压力不足的工况下，为整个输送链路提供稳定的压力增益，解决高层供水末端水压不足、工业循环系统远距离输送压损过大、生产工艺环节流体压力达不到作业要求等实际问题。设备采用立式同轴布局设计，动力端与增压腔体沿垂直轴线串联布置，相比卧式同参数泵体，大幅缩小了安装所需的水平占地面积，能够适配空间局促的泵房、管道井、设备夹层等安装场景，对于老旧供水系统的改造升级项目，这种紧凑的立式结构可以在不改动原有管路布局的前提下完成设备替换，大幅降低现场施工的改造成本与作业周期。从功能设计层面来看，设备上部为集成式动力驱动单元，外部设置散热筋结构配合防护外罩，既能够保证动力单元长时间高负载运行时的热量散出，又可以避免现场杂物、飞溅液体侵入动力内部造成运行故障；中部为多级增压腔体段，采用金属套筒配合拉杆锁紧结构，每一级叶轮导叶组件沿轴向依次堆叠，能够通过多级叶轮的串联做功实现流体压力的逐级提升，相比单级增压结构，可以在更小的叶轮直径下实现更高的输出压力，同时运行过程的振动与噪音控制表现更优；下部为集成式安装底座与进出水流道，进水口与出水口采用同侧法兰接口布局，能够直接对接垂直走向的管路系统，底座预留标准化安装螺栓孔位，安装时只需将底座固定在混凝土基础或型钢支架上，完成管路法兰对接与电气接线即可投入使用，不需要额外复杂的对中调整作业。在安装边界设计上，设备整体重心沿垂直安装轴线分布，运行过程中径向受力均匀，对安装基础的承重载荷要求更低，进出水口的法兰尺寸匹配常规工业供水管道的通用规格，现场安装时不需要额外定制异型转接管件；设备侧面预留的接线与检修空间充足，日常维护时可以直接拆卸上部驱动端的固定螺栓完成易损件更换，不需要将整个泵体从管路上拆解下来，大幅降低了后期运维的作业难度。在实际运行过程中，这款增压设备可以根据管路系统的压力变化匹配对应的输出功率，既能够满足高峰用水时段大流量高压力的输送需求，也可以在低流量工况下保持稳定的压力输出，避免管路出现压力波动造成的水锤冲击，有效延长整个管路系统与后端用水设备的使用寿命。
