公路风能捕获式水平轴组合风力涡轮结构

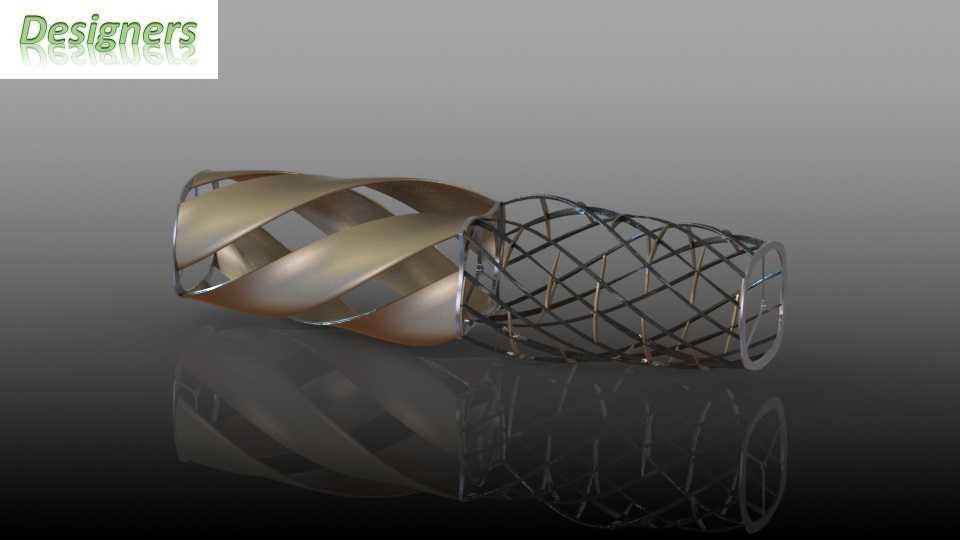

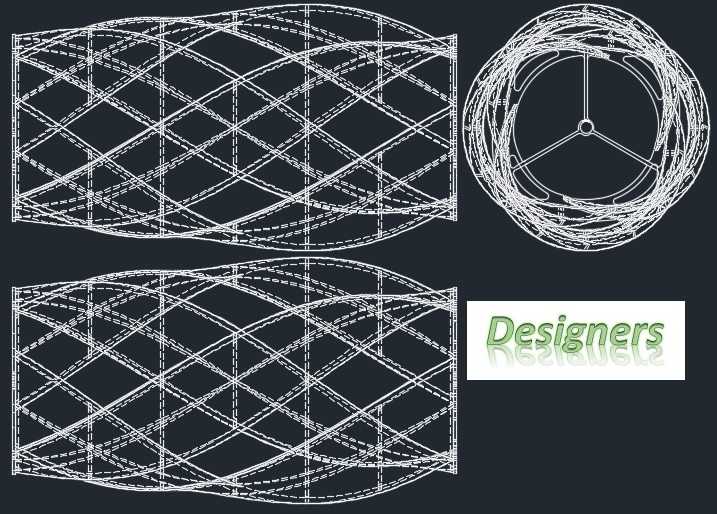

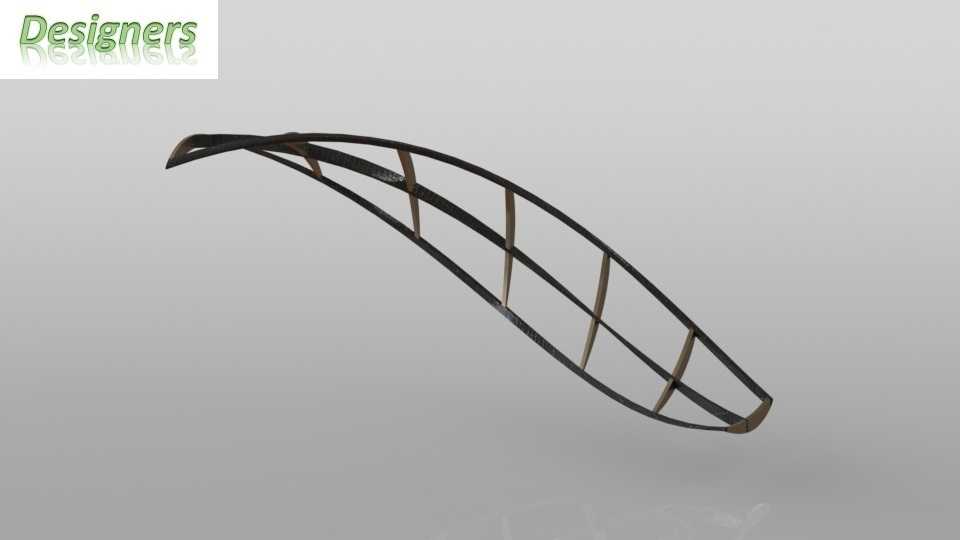

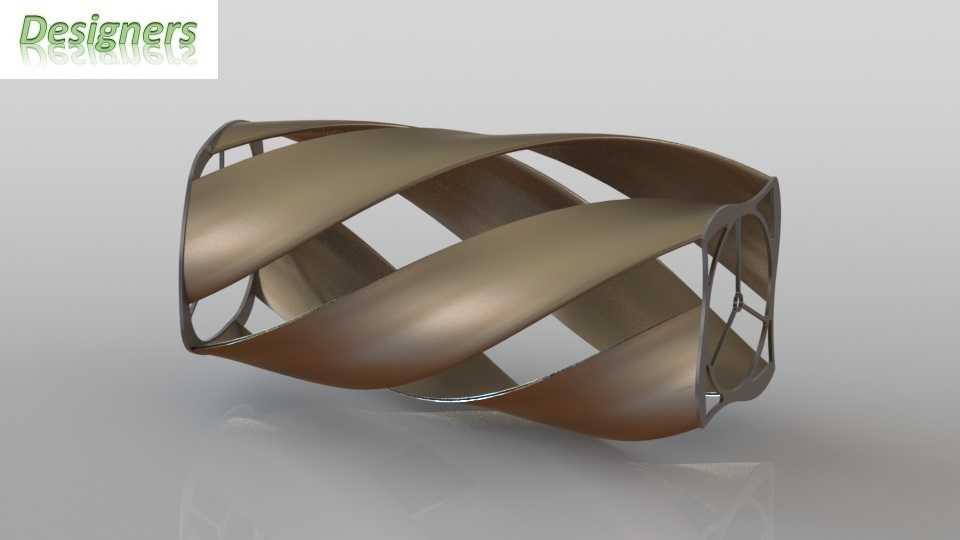

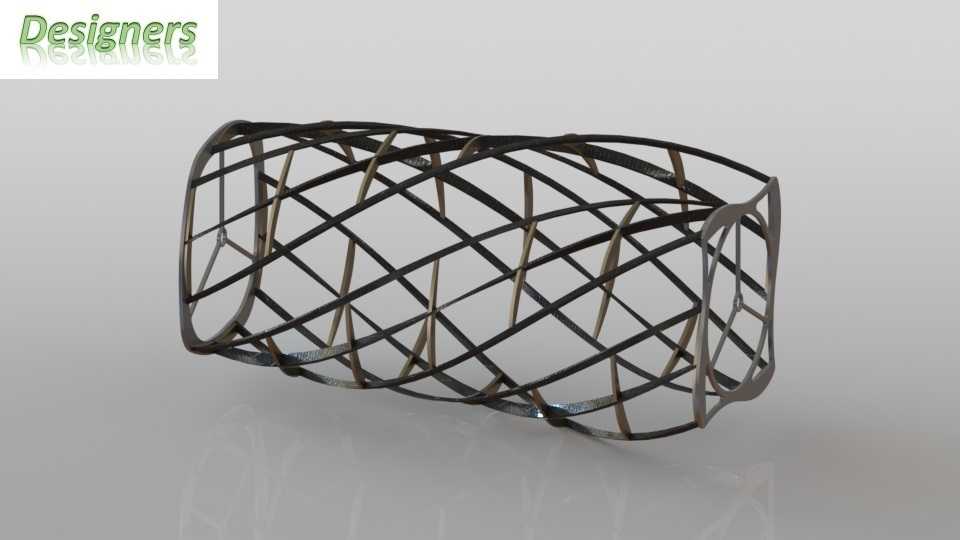

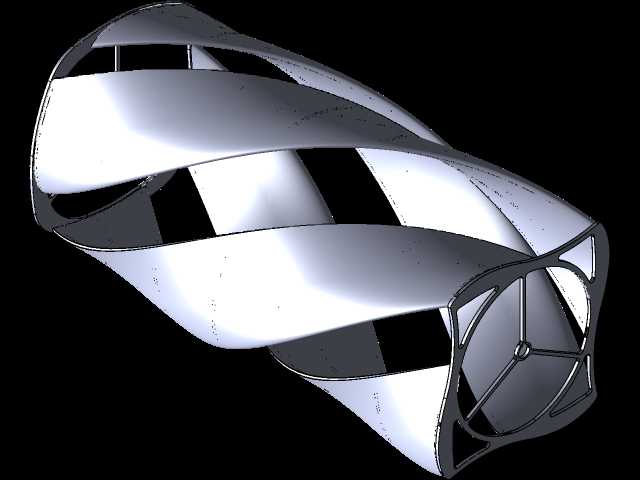

这款风能捕获装置的设计初衷，是挖掘公路场景下长期被忽略的风能资源——日常公路通行场景中，车辆高速行驶会带动周边空气形成持续的定向气流，尤其是高速公路路段，车流量稳定、车辆行驶速度快，车流带动的气流具备稳定的动能回收潜力，这类装置可沿公路护栏间隔布设，将过往车辆裹挟的流动空气动能转化为电能，补充公路沿线的监控设备、照明标识、传感终端的用电需求，减少对常规市电的依赖，也为偏远路段的公路配套设施提供离网供电的可行方案。装置采用水平轴进风段搭配垂直轴做功段的组合结构，前端的螺旋扭曲导风结构可以将不同方向来流的气流平顺导入后端的做功段，不管是自然侧风还是车辆驶过带来的纵向气流，都能顺着螺旋导叶面的曲面改变流向，以适配后端垂直轴风轮的最佳进气角度，避免不同方向气流直接冲击风轮造成的动能损耗，也能降低乱流带来的结构振动，提升装置在复杂气流环境下的运行稳定性。后端的网格笼式垂直轴风轮采用镂空轻量化设计，在保证结构强度的前提下尽可能降低自身重量，减少启动所需的最小风速，让车辆低速驶过带来的弱气流也能推动风轮转动做功；镂空结构还能降低强风环境下的风阻，避免极端大风天气下结构受力过载损坏，提升装置的户外运行可靠性。装置的整体跨度为3英尺，风轮主体直径为1.68英尺，整体重量约6.5公斤，小巧的尺寸不会占用过多公路侧方的安装空间，也不会对过往车辆的行驶安全造成影响，安装时可直接固定在现有公路护栏的预留安装位上，不需要额外做大规模的基础施工，适配现有公路的配套改造需求。导风段的曲面经过反复的流体仿真优化，每一段扭曲角度都匹配公路场景下的常见气流方向，尽可能降低气流在导风段的沿程阻力，让更多动能传递到后端的做功风轮上；风轮的栅格排布角度也经过多轮迭代，保证气流穿过栅格时可以最大化推动风轮旋转，同时让流出的气流不会对相邻布设的同类型装置造成气流干扰，支持沿公路长距离连续布设，形成带状的公路风能回收阵列。
