850千瓦水平轴风力发电机组三维结构

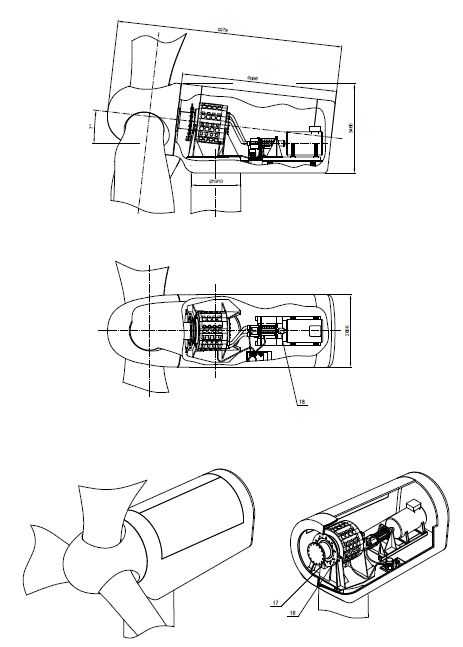

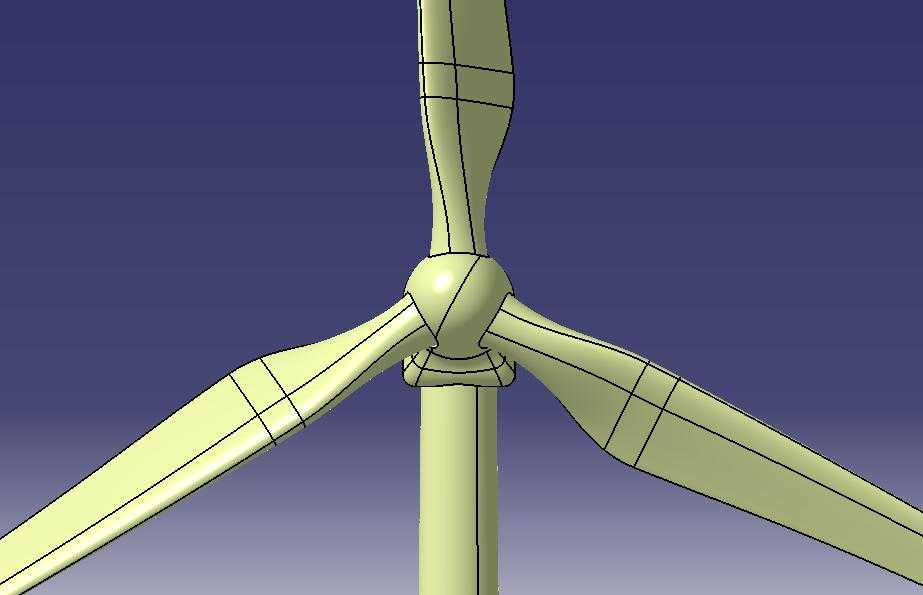

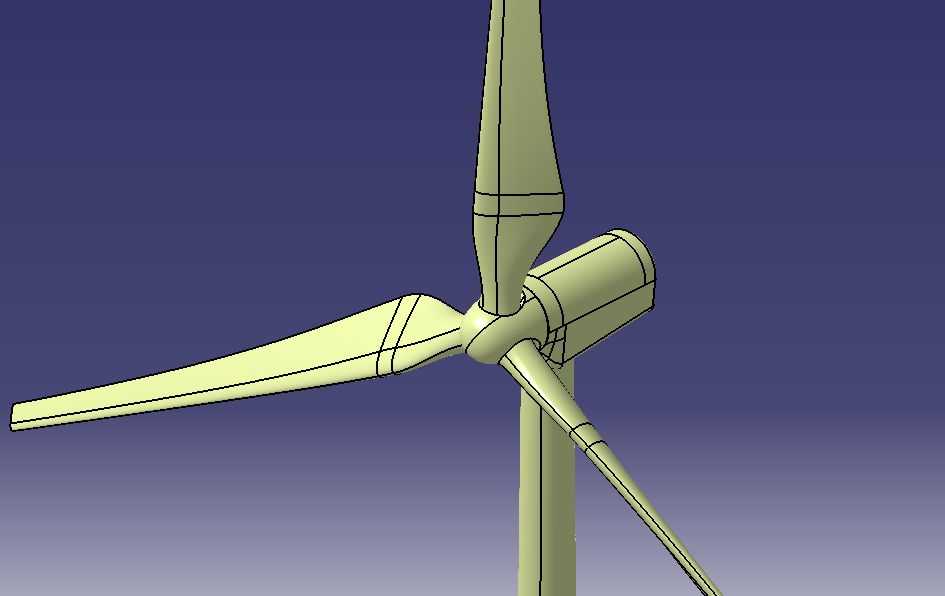

该三维结构还原的是陆上商用850千瓦级水平轴风力涡轮机组，这类设备广泛部署在三北地区平坦草原、沿海滩涂、低山丘陵风场，是当前陆上集中式风电项目的经典成熟机型，主要承担将高空风能转化为可并网电能的核心功能，适配年平均风速6.5米/秒以上的风资源区域，单台机组年满发小时数可达2200小时以上，能够为周边电网提供稳定的清洁电力供给，替代传统化石能源发电产能，助力区域能源结构低碳转型。从功能特性来看，该机组采用三叶片上风向布局，叶片采用翼型优化设计，能够在低风速区间快速启动，额定风速下达到满功率输出，机舱内部集成传动链、增速结构、发电模块与偏航系统，可根据实时风向自动调整机舱朝向，最大化捕获风能，同时配套变桨系统能够根据风速变化调整叶片桨距角，在强风工况下限制功率输出，保障设备运行安全，塔筒采用锥筒式钢结构设计，能够支撑机舱与叶轮达到指定轮毂高度，避开地面风切变影响，提升风能捕获效率。设计过程中优先考虑了陆上运输与吊装的边界限制，将叶片长度控制在适配普通大件运输车辆的通行范围，机舱采用模块化分块设计，各部件重量满足主流陆上风电吊装设备的起重能力，塔筒采用分段法兰连接结构，可根据现场风资源条件灵活调整轮毂安装高度，适配不同地形的风场建设需求。安装边界方面，机组单台占地范围需满足叶片旋转直径的安全防护距离，塔筒基础采用钢筋混凝土重力式结构，能够抵御当地最高等级阵风与极端低温、覆冰等恶劣工况，叶轮旋转平面与主导风向保持垂直，机组排布需结合风场尾流影响预留足够间距，避免相邻机组的风场干扰降低整体发电效率。整个三维结构完整还原了叶片、轮毂、机舱、塔筒的连接关系与外形比例，可用于风电项目前期方案展示、设备结构教学、安装施工流程模拟等场景，帮助相关人员直观理解风力涡轮机的整体构造与运行逻辑。
