RPE10-6型电动钢丝绳牵引绞车结构设计

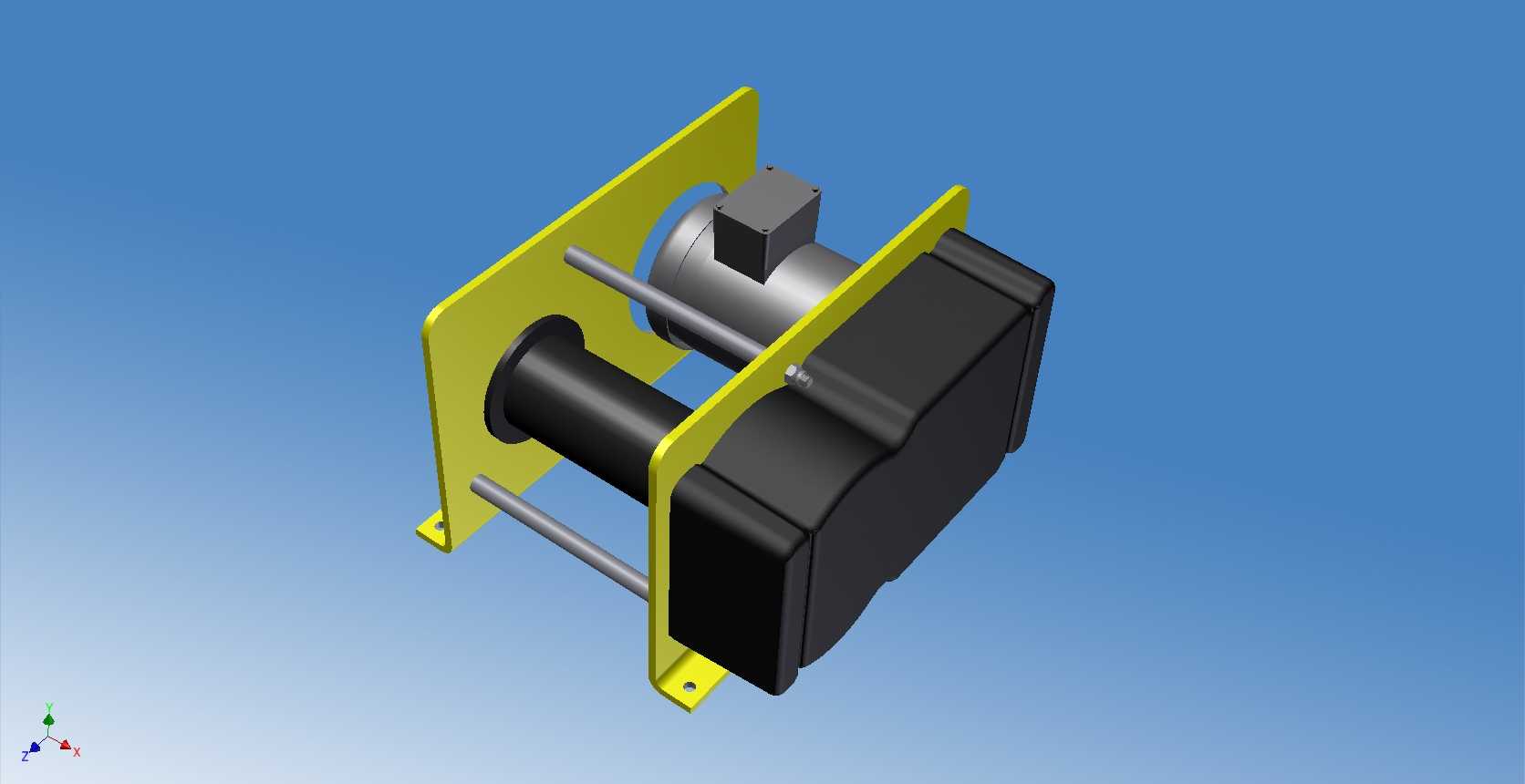

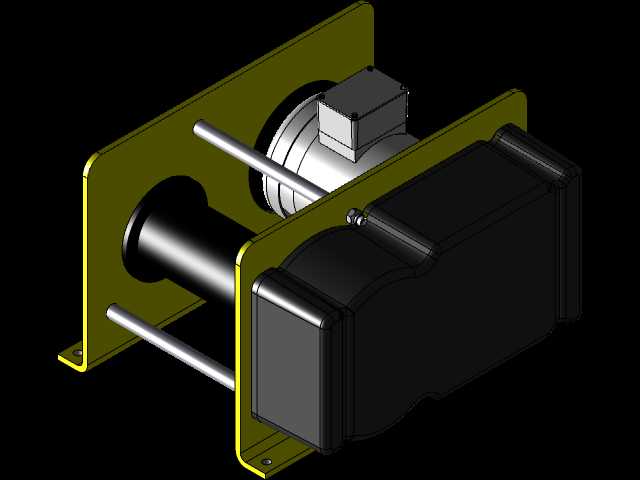

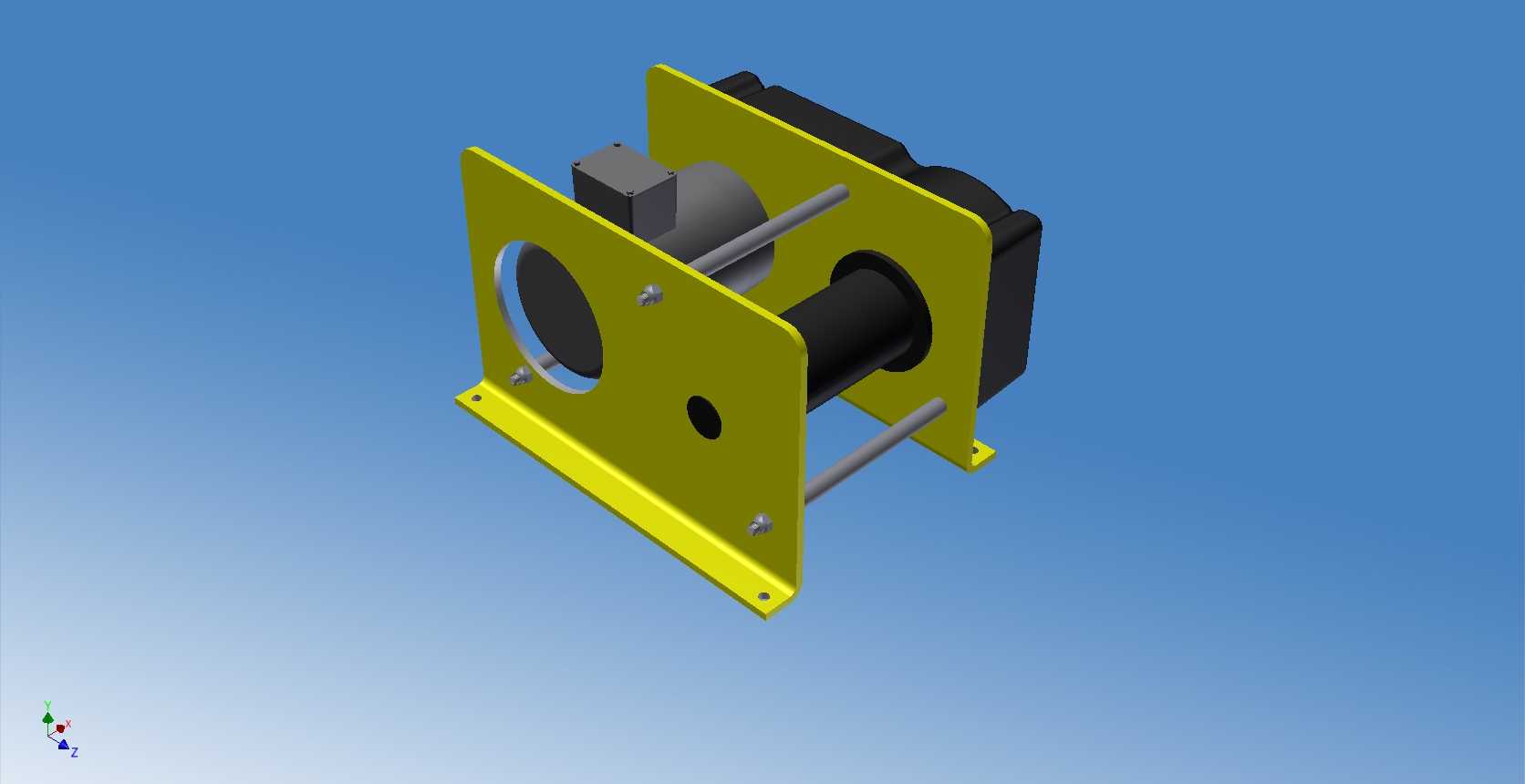

这款电动钢丝绳绞车主要面向中小型起重牵引作业场景设计，可广泛应用于车间设备移位、小型物料垂直吊运、建筑工地轻型构件牵引、仓储区域货物规整拖拽、小型船舶系泊牵引、户外检修作业的重物牵拉等场景，能够在固定安装点位提供稳定的直线牵引力，替代传统人工牵拉作业，大幅降低作业人员劳动强度，提升牵引作业的安全系数与作业效率。设备整体采用框架式安装结构，两侧立式支撑板通过横向拉杆与底部安装底板刚性连接，形成稳定的承载骨架，卷筒组件居中布置在两侧支撑板之间，驱动单元集成安装在支撑板侧部，动力传递路径短，结构紧凑无冗余外凸部件，能够适配狭小安装空间的布置需求。底部安装底板预留标准化安装孔位，可直接通过螺栓固定在钢制基座、混凝土预埋基础或者设备机架上，安装边界规整，无需额外制作复杂转接支架，现场部署便捷。设计过程中充分考虑作业载荷的传递路径，钢丝绳的拉力通过卷筒主轴直接传递到两侧立式支撑板，再分散到底部安装基座，受力路径清晰合理，支撑板上开设的减重孔在不降低结构强度的前提下有效减轻设备自重，同时预留的观察孔可方便日常检查卷筒内部的磨损情况，侧部的安装位可适配不同行程的限位组件，满足不同作业场景的行程限位需求。卷筒采用凹槽式结构设计，能够引导钢丝绳整齐排布，避免钢丝绳乱绳、咬绳问题，延长钢丝绳使用寿命，驱动端内置减速结构，可将电机的高转速低扭矩输出转化为低转速大扭矩的卷筒转动输出，牵引力输出平稳，启动与制动过程无明显冲击，能够保障牵引作业过程的载荷稳定。设备整体做了圆角钝化处理，无尖锐外凸棱角，避免作业过程中剐蹭操作人员或者钢丝绳，外露的紧固件均采用防松设计，能够适应有一定振动的作业环境，长时间运行也不会出现连接件松动的问题。
