小型汽轮发电设备结构设计方案

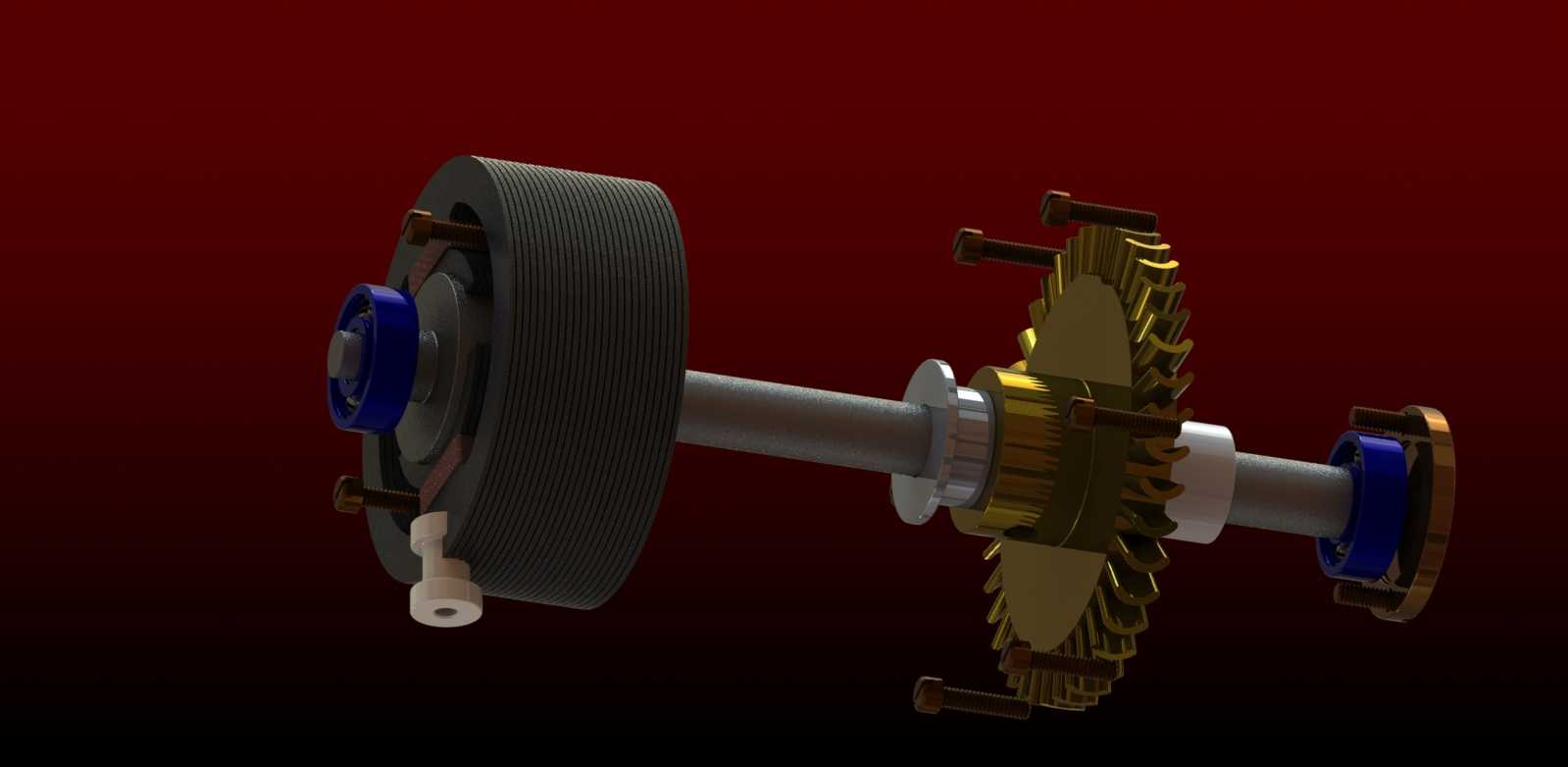

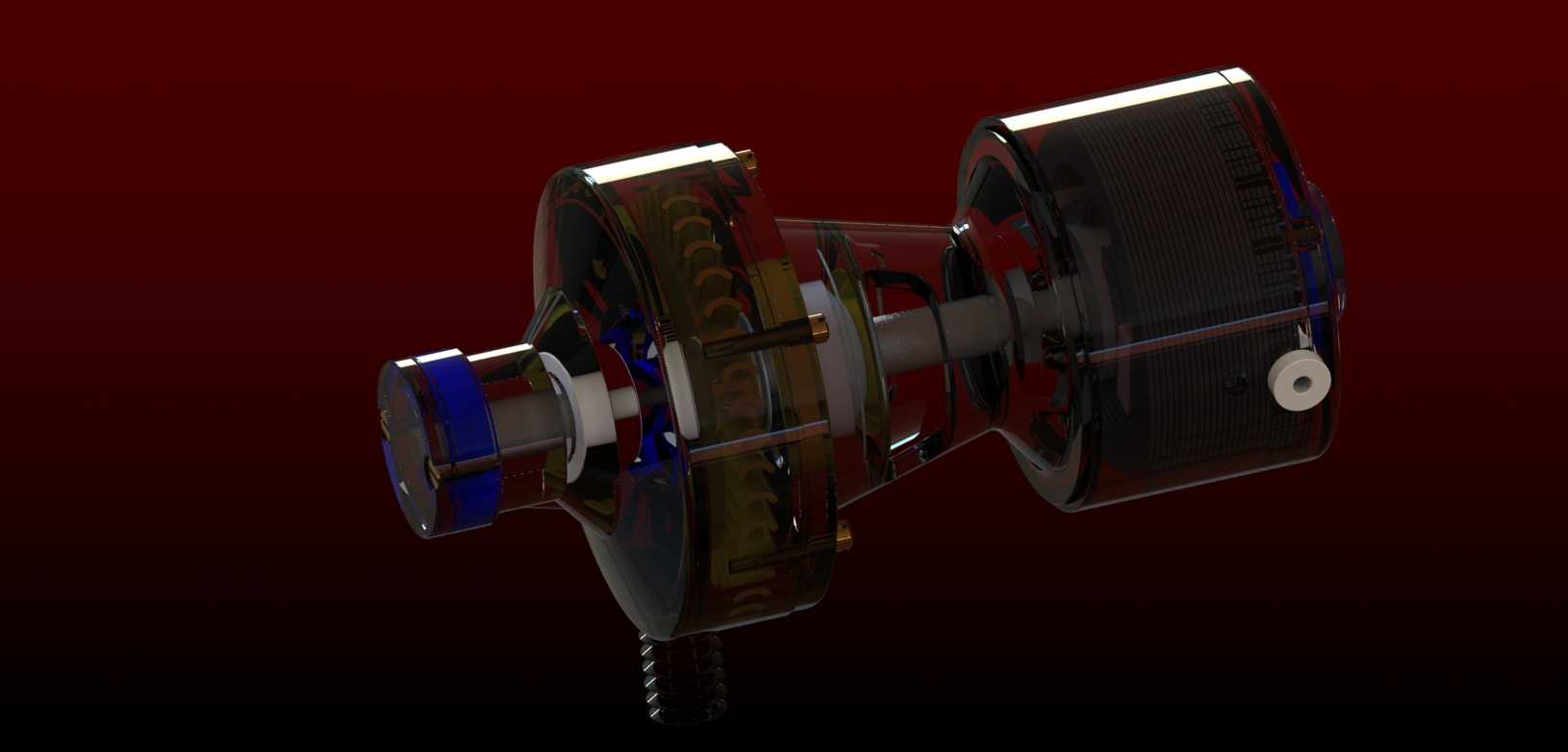

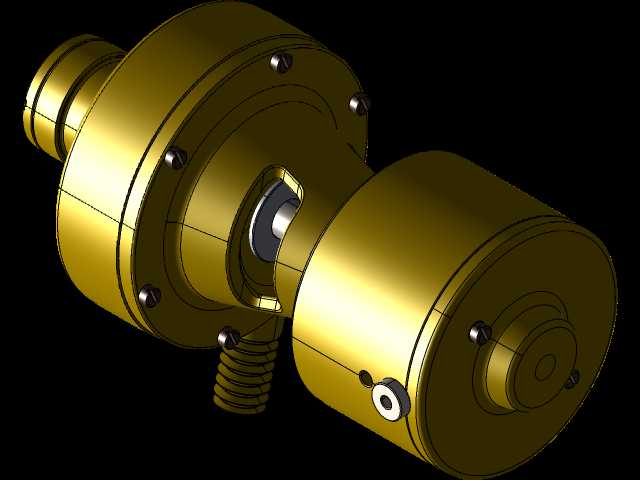

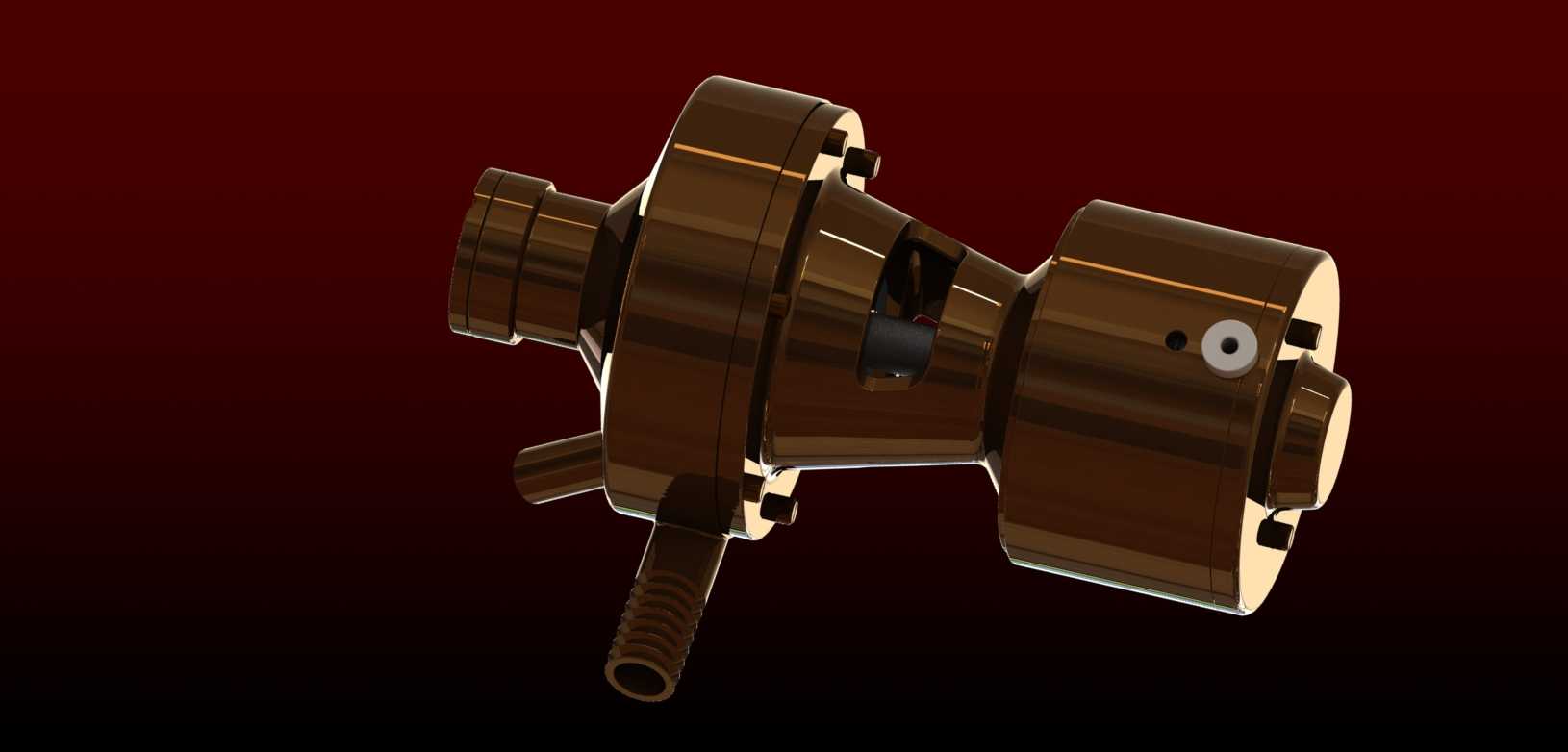

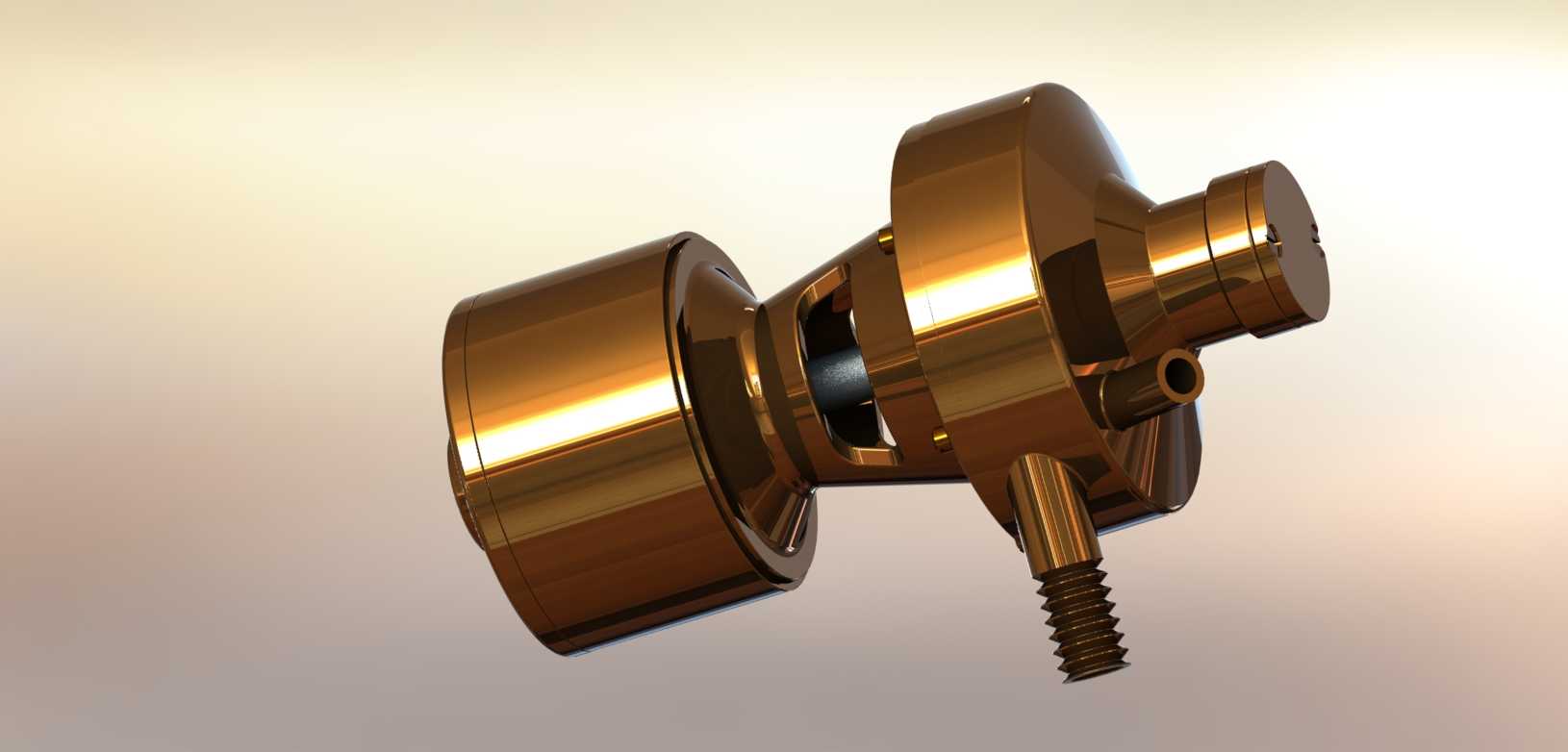

这款汽轮发电设备主要面向分布式能源供给、小型工业余热回收、教学实验演示以及移动式应急供电场景使用，能够将高压蒸汽、工业流程中产生的富余蒸汽所携带的热能转化为旋转机械能，再通过同轴连接的发电单元输出稳定电能，在中小型工厂的余压余热利用、偏远离网区域的独立供电、高校热能与动力工程专业的原理教学演示场景中都能发挥作用，相比大型汽轮发电机组，它的结构更加紧凑，对安装场地的空间要求更低，部署灵活度更高，不需要配套复杂的大型基建即可完成安装投用。从功能特性来看，该设备采用同轴直连的结构设计，将蒸汽透平叶轮与发电转子集成在同一根主轴上，取消了传统机组中常用的减速连接结构，大幅降低了传动过程中的机械损耗，同时减少了故障发生的概率，提升了设备整体运行的可靠性。设备的壳体采用分段式设计，透平端的壳体做了耐温耐压的结构强化，能够承受高温高压蒸汽的持续冲刷，发电端的壳体则预留了散热与接线结构，既可以保护内部的发电绕组不受外界粉尘、水汽的侵蚀，也能保障设备运行过程中产生的热量及时散出，避免绕组过热影响使用寿命。在设计思路上，这款设备优先考虑了模块化装配的需求，各个功能段都设计了统一的连接法兰与定位止口，生产装配时可以快速完成各段的对接定位，后期维护时也能够单独拆解故障段进行检修更换，不需要将整台设备完全拆解，大幅降低了运维的时间成本与人工成本。主轴的支撑位置经过反复校核，两端的轴承座预留了充足的安装空间，既可以适配滑动轴承也可以更换为滚动轴承，能够匹配不同转速、不同负载工况下的使用需求。透平端的喷嘴角度与叶轮叶片型线经过优化，能够让进入腔体的蒸汽以最优角度冲击叶片，最大化将蒸汽的动能转化为主轴的旋转扭矩，提升整体的能量转换效率。从外形尺寸与安装边界来看，这款设备整体为卧式圆柱结构，整体轴向长度控制在较小范围内，径向最大尺寸也做了紧凑化设计，安装时只需要在基础上预留对应长度的水平安装位，保障两端轴承座的支撑平面水平度符合要求即可，设备底部预留了标准化的安装固定孔位，可以直接固定在预制的安装基座上，不需要额外制作复杂的连接支架。设备的蒸汽进出口都设计在透平段的对应位置，安装时只需要对接对应口径的蒸汽管路即可完成流体端的连接，发电端的接线位置预留了充足的接线操作空间，方便现场电工完成线缆的接驳与绝缘处理，整体安装边界清晰，不会和周边的配套管路、电气设备产生空间干涉，能够适配多数小型能源站的紧凑布局需求。
