军用定向反步兵克莱莫尔地雷结构设计

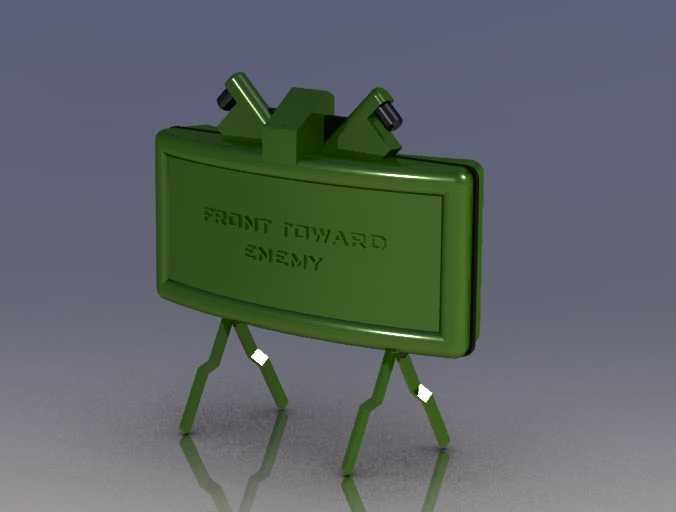

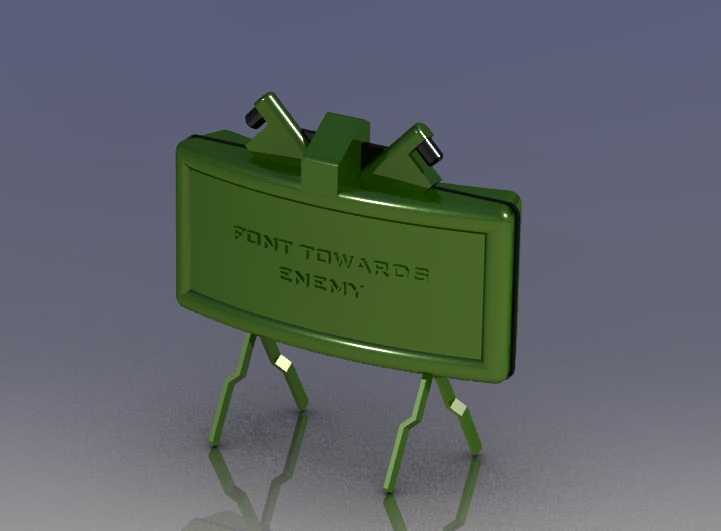

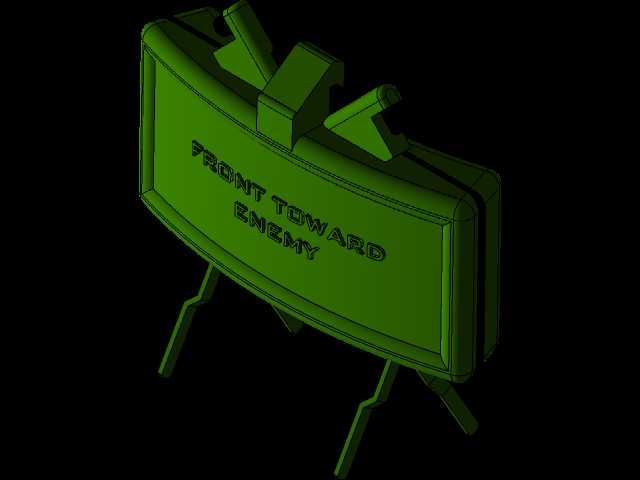

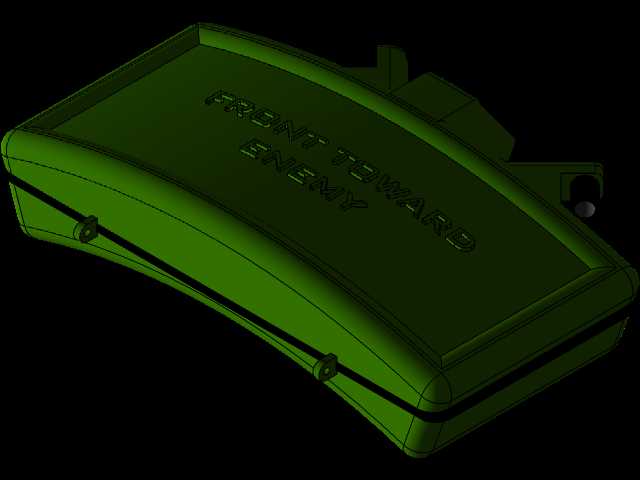

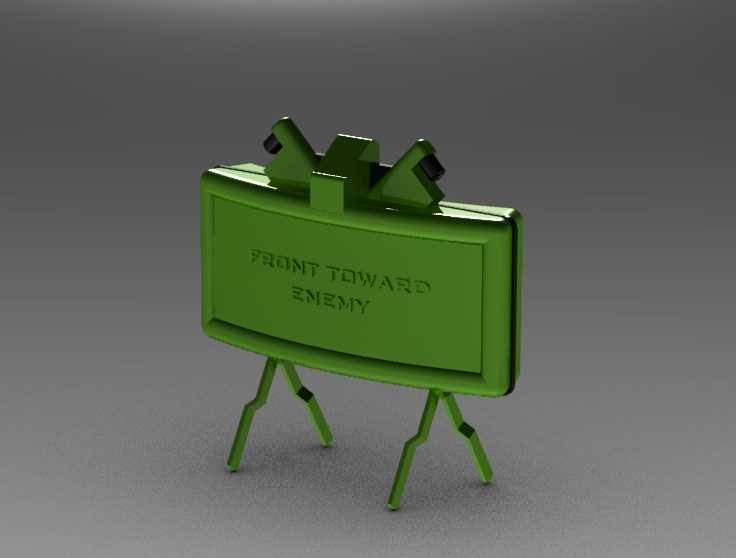

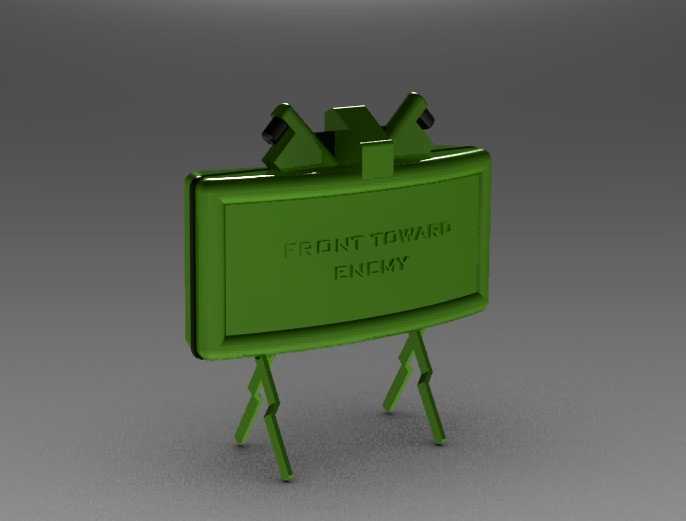

本次设计的定向杀伤地雷，是步兵作战场景中用于阵地防御、区域封控的核心面杀伤装备，主要部署在防御阵地前沿、隘口通道、营地周边等关键位置，通过定向投射预制杀伤破片，对进入有效杀伤范围的敌方步兵集群形成压制与毁伤，同时可配合各类警戒传感器触发，完成无人值守的区域警戒任务，在阵地防御战、伏击作战、要地安保等场景中具备极高的战术价值。该装备的核心功能特性在于定向杀伤逻辑，区别于传统爆炸物的全向毁伤模式，其正面朝向预设的杀伤区域，背面朝向己方部署位置，通过装药结构的特殊设计，将爆炸能量集中向正面扇形区域释放，既能够保证对正面目标的足够毁伤效能，又能最大限度降低对己方人员的附带伤害，避免阵地部署时的误伤风险。在设计思路上，整体采用弧面凸面的壳体结构，壳体正面预制有均匀排布的钢珠破片层，背部装填高能压装炸药，起爆点设置在装药背部中心位置，起爆后爆轰波沿弧面法线方向推动破片层向外飞散，形成60度到120度的水平杀伤扇面，有效杀伤距离覆盖正面50米范围内的无防护人员目标，同时在100米距离上仍具备一定的剩余杀伤动能。壳体顶部设计有双引信安装接口，可兼容拉发、压发、电起爆等多种引信模式，既可以由作战人员手动操控起爆，也可以连接绊线、震动传感器、红外传感器等触发装置实现自动起爆，适配不同战术场景的使用需求。底部的可折叠支腿结构是该装备部署灵活性的核心设计，支腿采用铰接结构与壳体底部连接，非使用状态下可完全折叠贴合壳体背面，方便单兵携行；部署时可根据地形条件调整支腿张开角度，将雷体固定在合适的架设高度，同时可通过支腿的插入深度调整雷体的俯仰角度，确保杀伤扇面完全覆盖预设的封锁区域，安装时无需额外的固定工事，仅需将支腿插入松软泥土、或借助石块、沙袋固定即可完成部署，单名士兵可在数十秒内完成单具地雷的架设与引信连接。外形尺寸上，整体雷体采用紧凑的扁平化设计，横向宽度控制在220毫米左右，高度约100毫米，厚度约40毫米，折叠支腿后的整体厚度不超过70毫米，整体重量控制在1.5千克左右，完全适配单兵携行装具的挂载需求，不会给步兵增加过多的负重负担。壳体正面预留有醒目的朝向标识，避免部署时出现方向颠倒的失误，壳体边缘做圆角钝化处理，防止携行过程中剐蹭装具或划伤人员，整体结构无突出的尖锐部件，满足野外复杂环境下的携行可靠性要求。在结构强度设计上，壳体采用高强度工程塑料注塑成型，既能够保证携行和部署过程中的抗冲击性能，避免意外跌落、磕碰导致的结构损坏或装药外露，又能够有效降低金属探测信号特征，提升装备的隐蔽性，适配特种作战场景下的隐蔽部署需求。
