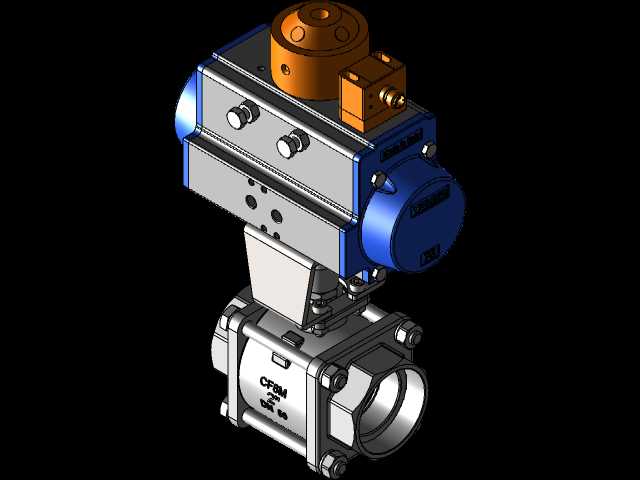

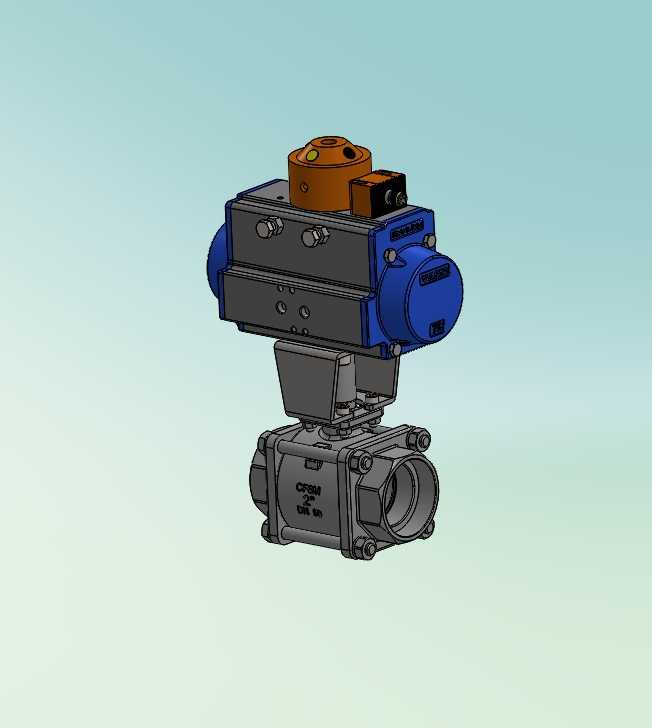

气动驱动二寸三片式开关球阀结构设计

这款二寸规格的三片式开关球阀，主要面向民用给排水、化工流体输送、食品加工管路、暖通循环系统等多场景的流体通断控制需求，作为管路系统中的核心控制元件，它承担着截断或导通管路内介质的核心作用，相比传统手动球阀，搭配气动执行机构的设计可实现远程自动化控制，适配无人值守的自动化产线、集中管控的流体输送管网，能有效降低人工操作成本，提升管路控制的响应速度与操作安全性，尤其适合输送有腐蚀性、高低温特性介质，不适合人工近距离操作的管路场景。从功能特性来看，该球阀采用三片式阀体结构，相比一体式、两片式球阀，三片式结构的阀体可实现快速拆解，无需将整个阀体从管路上完全拆下即可完成内部密封件的更换、阀腔的清洁维护，大幅降低后期运维的工作量与成本；搭配的气动执行机构采用双活塞齿轮齿条传动结构，输出扭矩稳定，开关动作响应迅速，可在短时间内完成阀位的全开到全关切换，执行机构顶部预留了阀位反馈组件的安装位，可加装限位开关、位置变送器实现阀位状态的远程信号反馈，方便接入整套自动化控制系统实现闭环管控。在设计思路上，这款球阀的建模过程优先遵循管路元件的通用安装规范，阀体流道采用全通径设计，介质流经阀腔时不会出现明显的通径缩径问题，可最大程度降低管路的流阻损失，减少介质输送过程中的压力损耗，同时也能避免介质中的杂质在阀腔内部堆积卡涩；气动执行机构与阀体之间采用标准支架连接尺寸，连接轴采用方轴传动结构，既保证了扭矩传递的可靠性，也具备良好的部件通用性，后期可根据实际控制需求更换不同扭矩规格的执行机构，或是加装手动应急操作机构，应对气源故障时的应急操作需求。从外形尺寸与安装边界来看，该球阀的接口为二寸标准承插焊连接尺寸，接口间距符合通用工业球阀的安装长度规范，可直接替换同规格的传统手动球阀，无需对现有管路进行额外改造；整体结构的重心沿阀体竖直中心线分布，安装后不会出现偏载问题，执行机构的横向宽度、顶部高度都控制在常规管路安装的预留空间范围内，侧面的气源接口预留了足够的管路连接操作空间，不会出现安装后气源管无法接驳、后期维护无法操作的问题，阀体底部、侧面都预留了足够的扳手操作空间，方便安装时的紧固作业。
