开架式热电联产小型发电机组结构设计

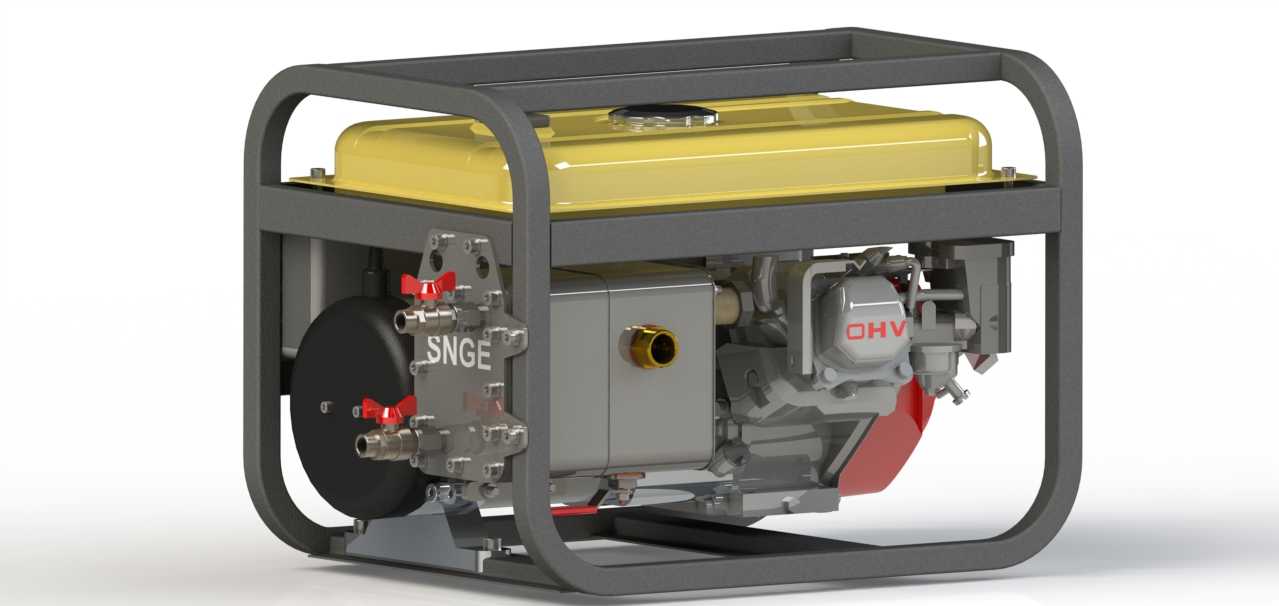

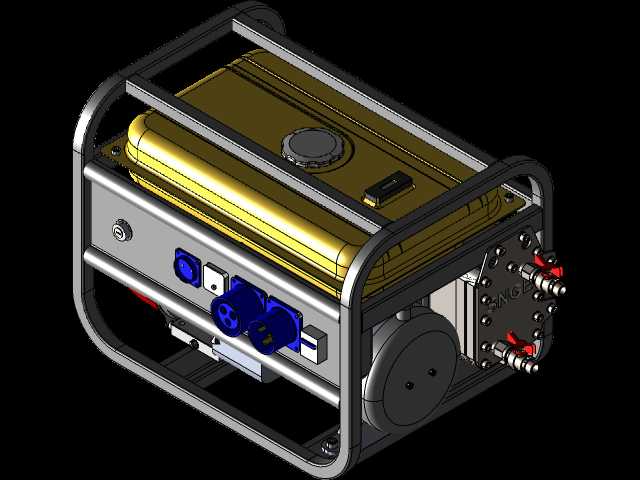

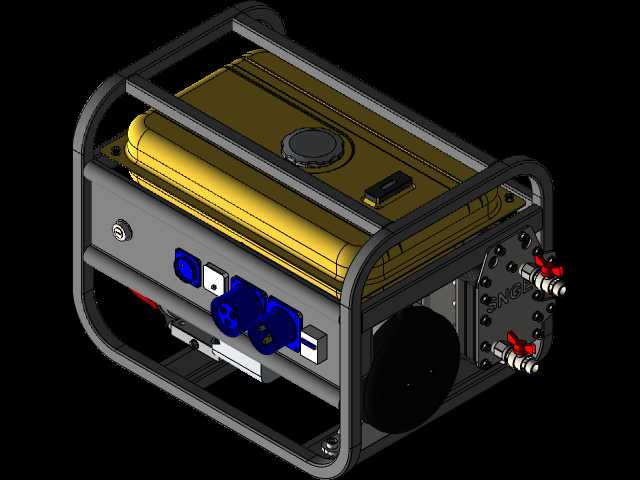

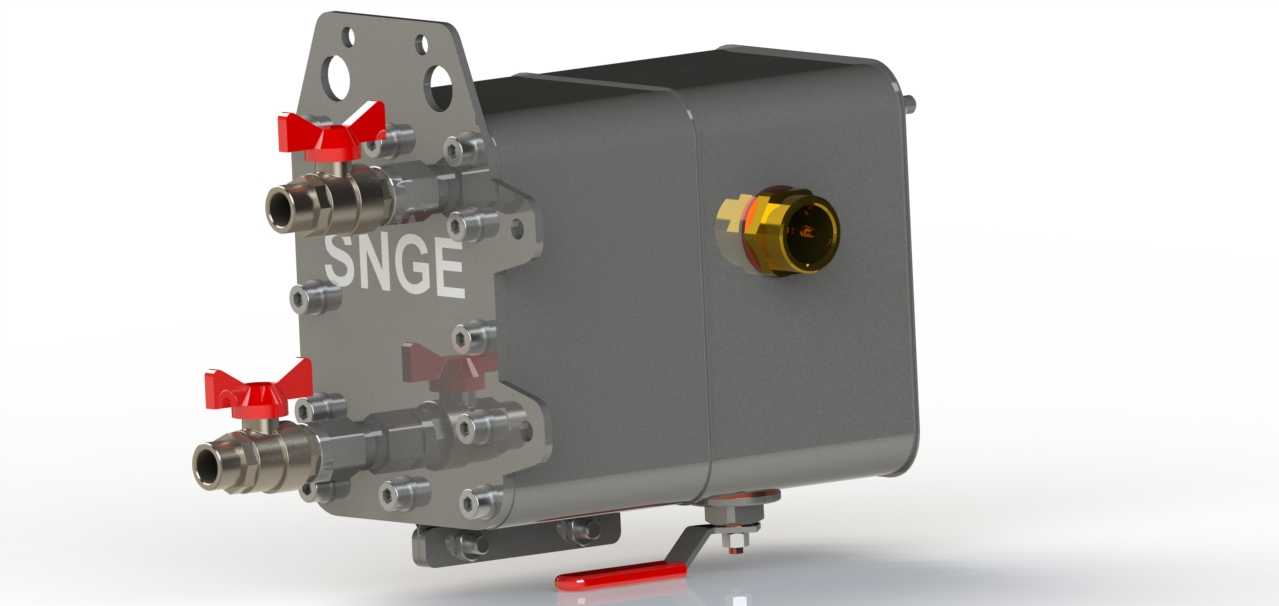

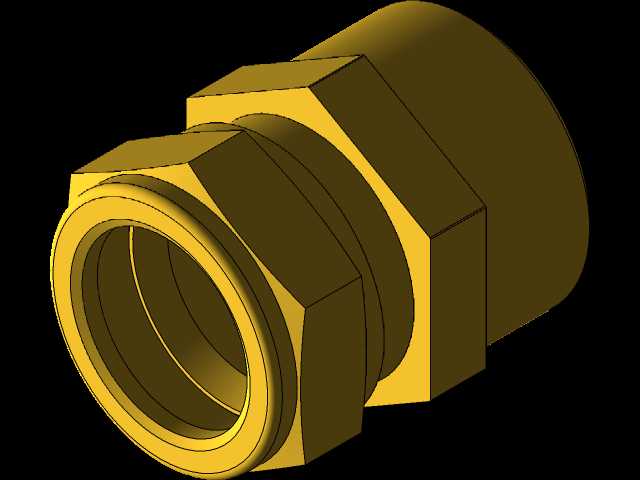

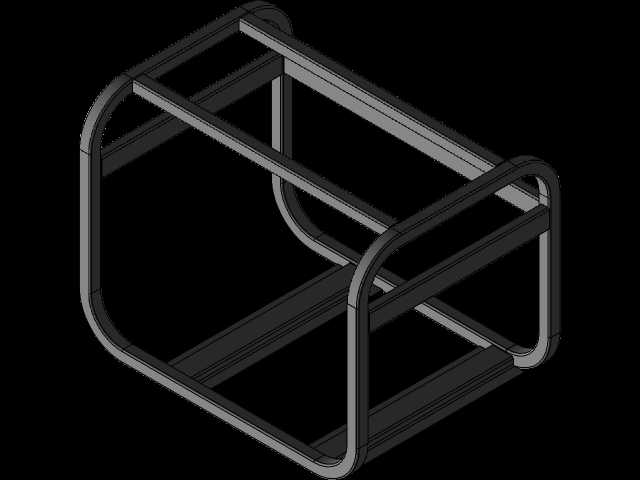

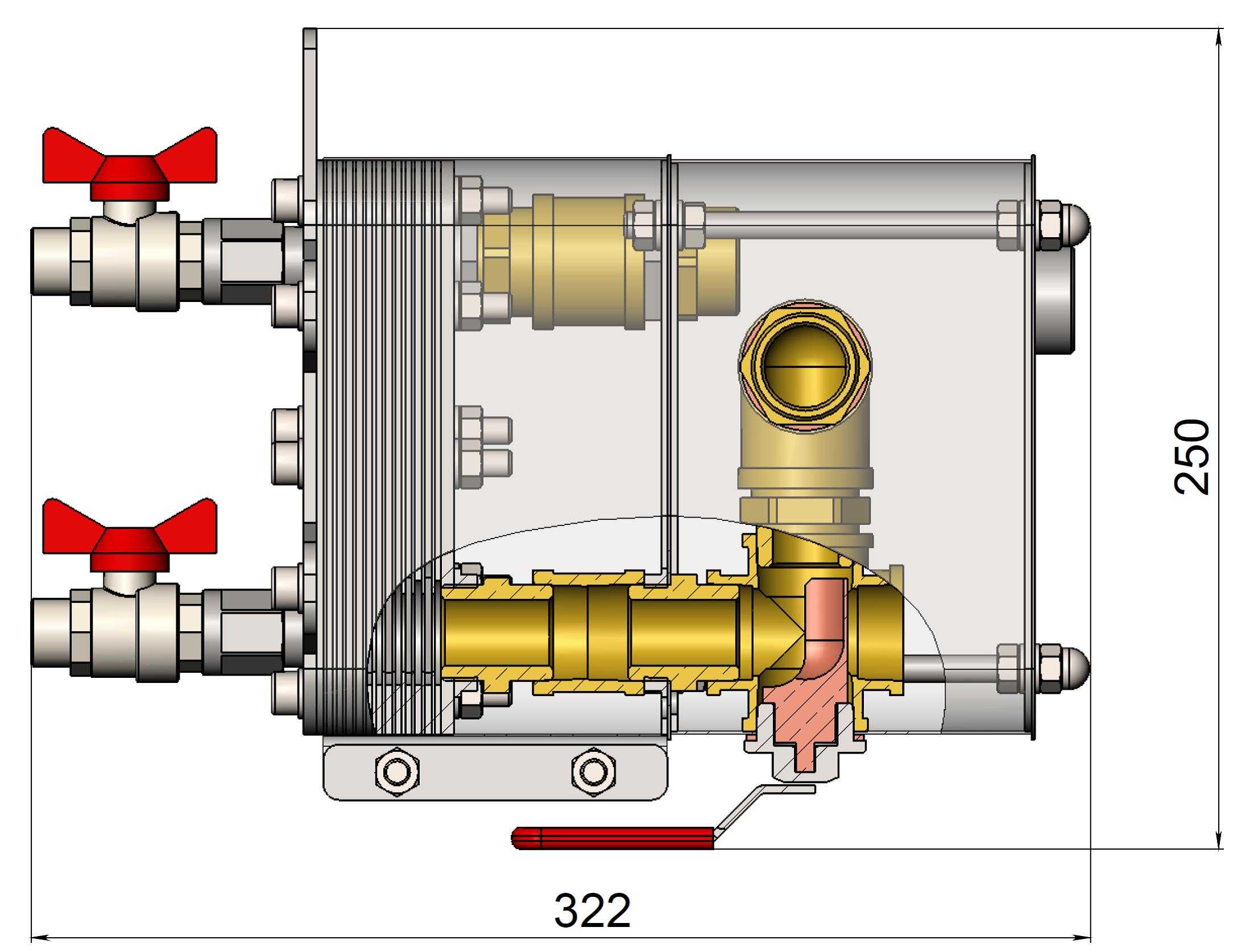

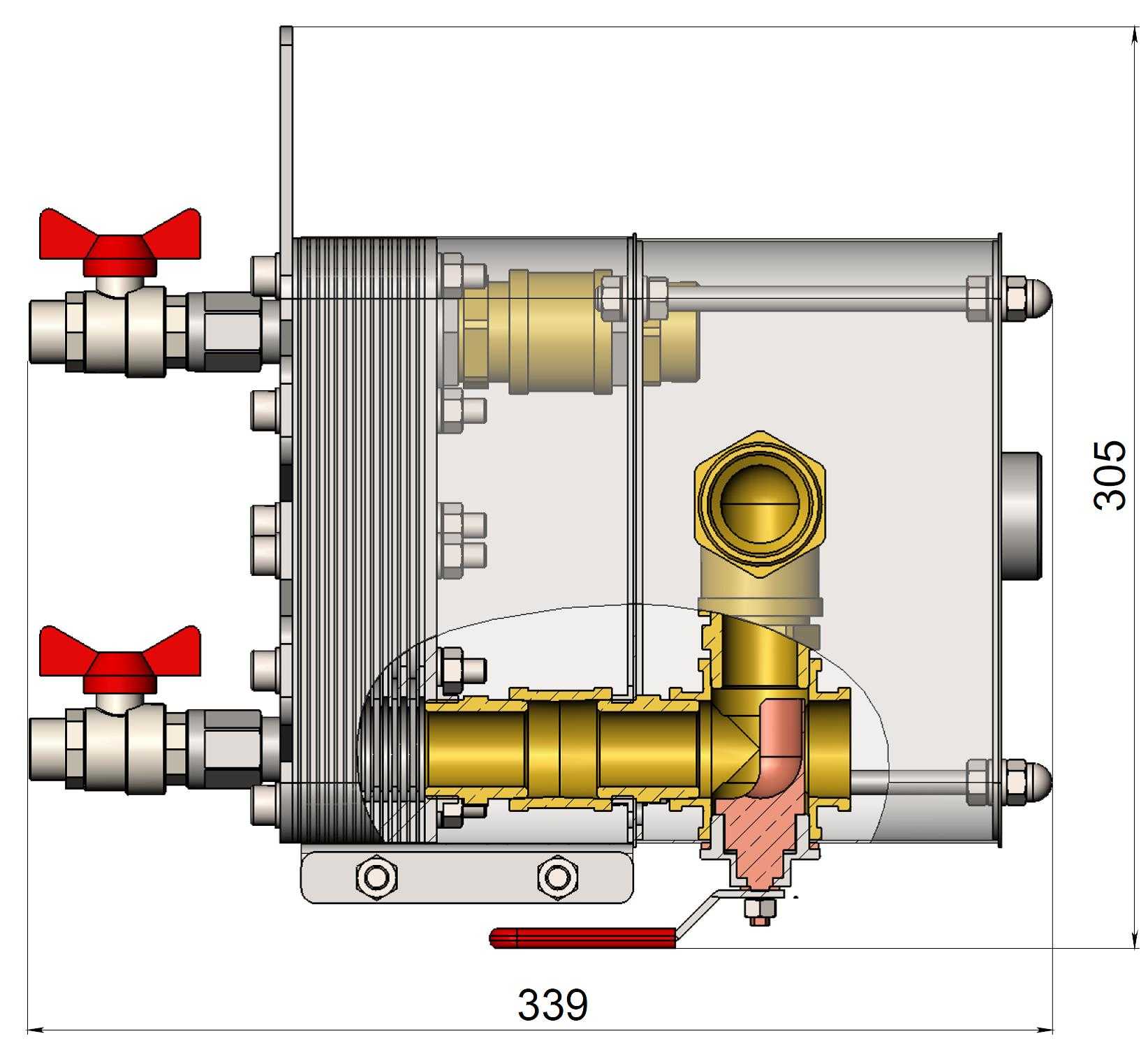

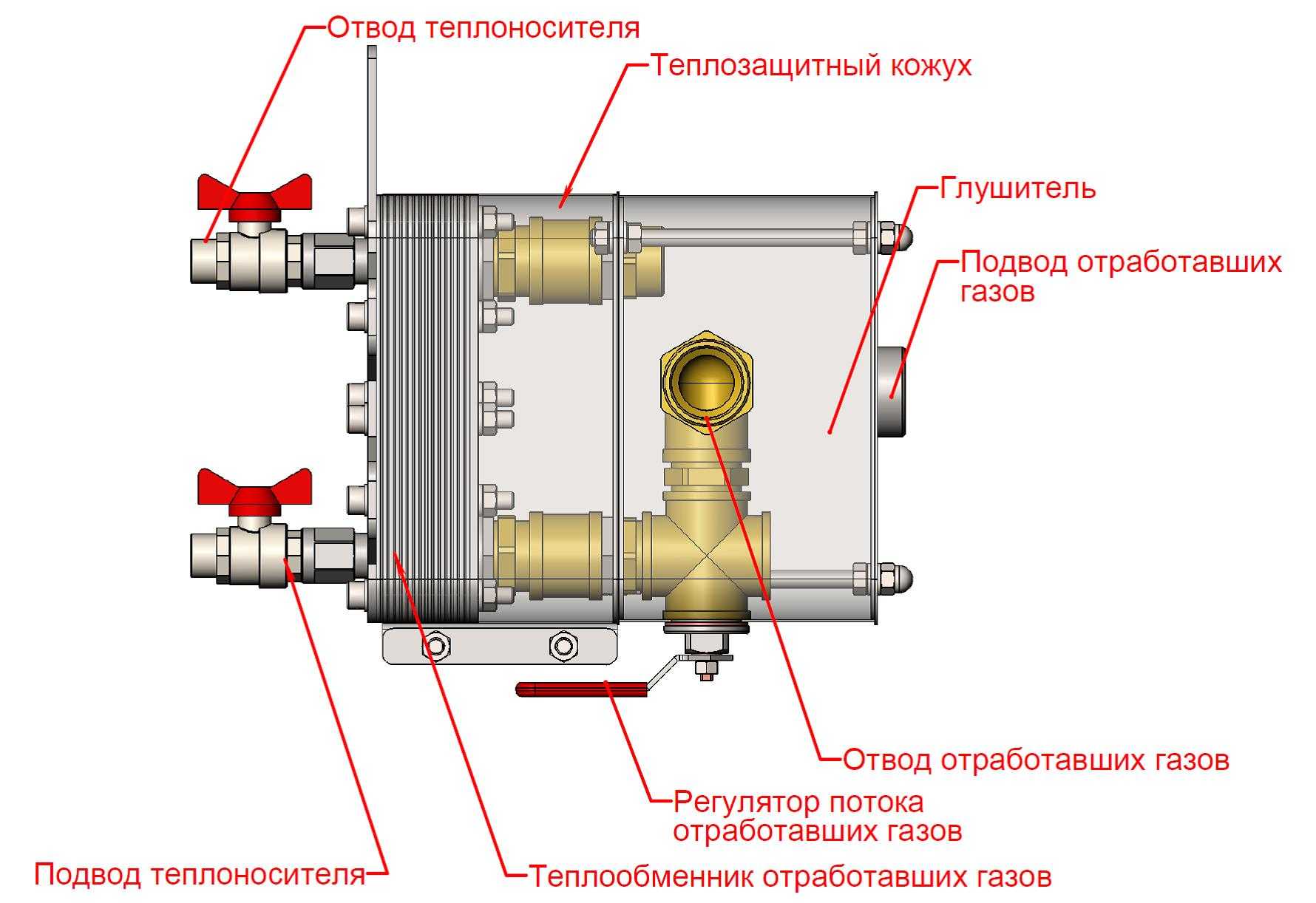

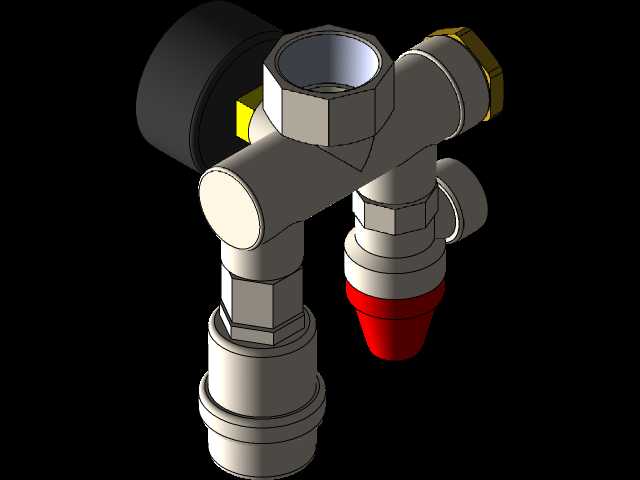

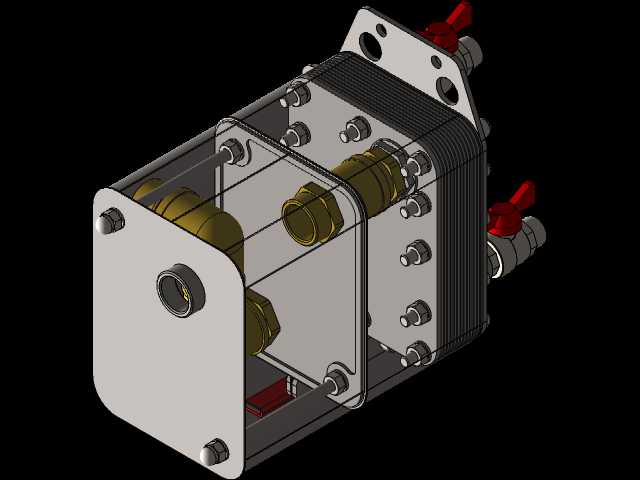

该款开架式热电联产机组主要面向小型分布式供能场景设计，可适配野外作业临时供能、小型商铺独立供能、偏远民居自给供能、小型作坊生产供能等多元场景，能够在输出稳定电力的同时，回收内燃机工作产生的废热输出可用热能，大幅提升能源综合利用效率，降低单一供能模式下的能源损耗与使用成本。设备核心功能为同时满足用户的电力供应与热能需求，在电力输出端可适配常规低压用电负载，支撑照明、小型电动工具、小型生产设备的用电需求；在热能输出端可将内燃机排气、缸体散热携带的热量通过换热模块置换为热水，满足空间采暖、生活热水、小型工艺用热的需求，实现能源的梯级利用。从功能特性来看，机组采用框架式开架结构，外围的高强度金属框架既承担整机的防护作用，避免运输、使用过程中磕碰损伤内部核心部件，也作为整机的安装承载基体，集成了动力单元、发电单元、换热单元、控制阀门组件的安装点位，无需额外制作复杂安装底座，仅需平整硬化地面即可放置使用。机组动力端采用内燃式动力结构，配置OHV型配气机构保障动力输出的稳定性与燃油经济性，侧置的阀组模块集成了热流管路控制接口，可快速对接外部热输送管路，降低现场安装的管路布设难度。在设计思路上，该机组优先考虑户外使用的耐用性与维护便捷性，开架结构无封闭外罩遮挡，日常巡检时可直接观察各部件的运行状态，空滤、火花塞、油路接头等易损件的维护操作无需拆解大量外罩构件，大幅降低日常运维的时间成本；框架边角做了圆弧过渡处理，避免搬运、安装过程中尖锐边角造成磕碰损伤，底部框架预留了叉车孔位与吊点，可适配叉车搬运、吊装等不同转运场景。从外形尺寸与安装边界来看，机组整体为方正框架结构，长宽尺寸控制在小型运输设备可承载的范围内，整体重量适配轻型货车转运，安装时仅需在设备周边预留不小于三十厘米的操作空间，即可满足日常操作、维护的空间需求，管路接口集中布置在机组侧方，外接管路无需绕经机组底部或背部，可有效压缩安装所需的整体空间，适配空间局促的小型安装点位。机组的换热模块与动力单元采用集成式布局，缩短了热流从动力端到换热端的传输路径，减少传输过程中的热量损耗，同时管路接口采用标准化快接结构，现场安装时无需复杂的焊接、套丝作业，仅需对接紧固即可完成管路连接，大幅降低现场安装的技术门槛。
