铱金电极TU17VRM型火花塞结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:425526
  • 铱金电极TU17VRM型火花塞结构设计
  • 铱金电极TU17VRM型火花塞结构设计
  • 铱金电极TU17VRM型火花塞结构设计

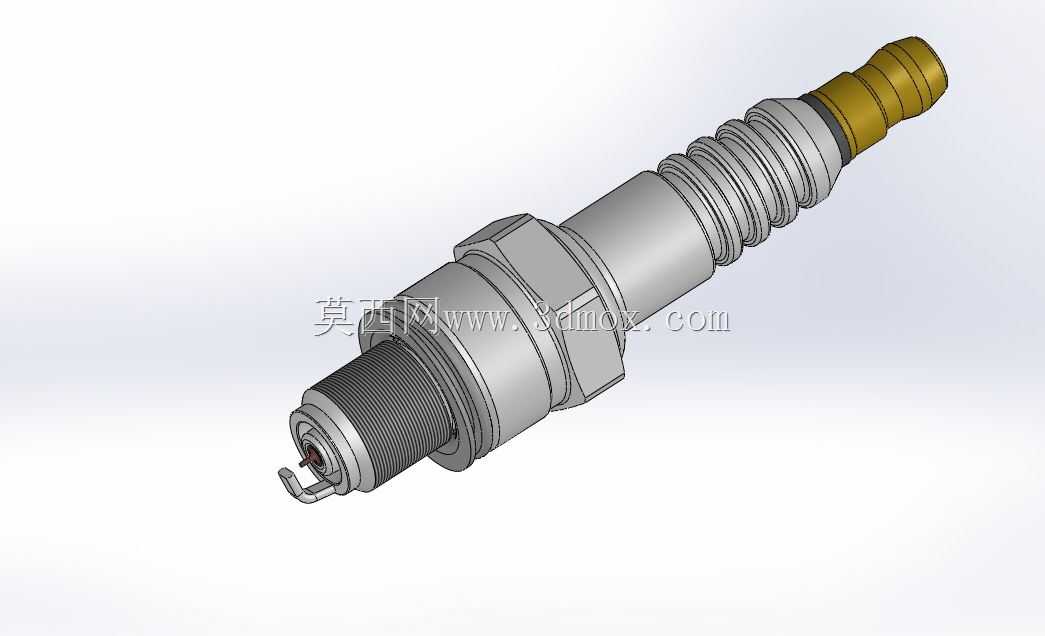

  这款铱金火花塞的设计,首先围绕小排量通用内燃机的点火可靠性需求展开,适配的是采用M10×1细牙螺纹安装接口的气缸盖,螺纹段有效旋合长度控制在12.7mm,这个尺寸是经过多轮安装应力校核确定的——既能够保证在铝合金气缸盖螺纹孔内获得足够的锁紧力,避免发动机运行过程中因振动出现松脱漏气,又不会因为旋入长度过长触碰到燃烧室内部的气门运动轨迹,适配排量覆盖30kW级别的通用汽油机、小型固定动力机组以及轻型摩托类动力单元。

  从功能实现逻辑来看,中心电极采用0.4mm直径的铱合金端头,这个设计的核心考量是降低点火所需的击穿电压,在稀燃工况下也能稳定形成火核,相比传统镍基合金电极,铱金材质的耐高温烧蚀性能提升明显,能够在长期高温燃气冲刷、高压电脉冲冲击的工况下保持电极间隙的稳定性,减少用户的维护调整频次。侧电极的折弯角度与中心电极的对正精度是建模过程中重点控制的环节,两者的间隙偏差控制在0.05mm以内,避免因为间隙偏差导致各缸点火一致性差,出现动力输出波动的问题。

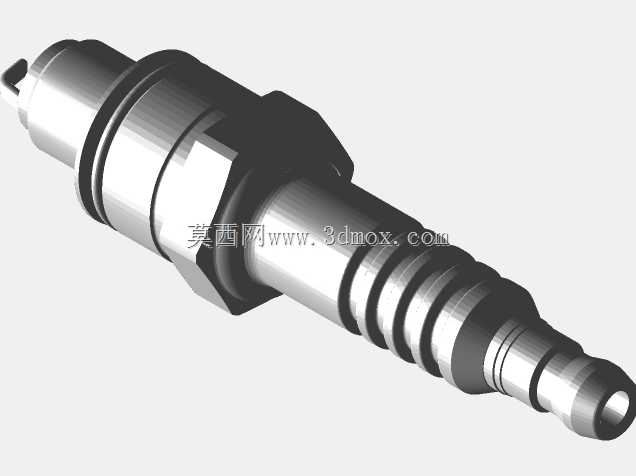

  外形结构上,接线端采用阶梯式的卡扣结构,适配高压点火线的橡胶护套插接,能够保证高压连接的可靠性,避免高湿工况下出现跳火漏电的问题。中间的六角拧断部位采用标准对边尺寸,匹配常用的火花塞套筒工具,安装时的拧紧力矩可以直接沿用同规格螺纹火花塞的工艺参数,不需要额外调整装配工艺。多层密封垫圈的结构设计,分别承担螺纹部位的燃气密封、壳体与绝缘瓷体之间的压合密封作用,建模时对垫圈的压缩量做了模拟验证,保证在规定拧紧力矩下,密封面的接触压力能够满足燃烧室最高爆发压力下的密封要求,不会出现燃气窜出导致绝缘性能下降的问题。

  绝缘瓷体的棱纹结构不是单纯的装饰造型,每一圈棱边都是为了增加瓷体表面的爬电距离,在火花塞表面附着油污、冷凝水汽的工况下,避免高压电沿瓷体表面出现闪络,保证点火能量全部集中在电极间隙处释放。上部的金属壳体与瓷体之间采用卷边压装的结构,建模时还原了压装后的过盈配合状态,能够清晰展示内部的密封填充层位置,对于需要做火花塞装配工艺模拟、燃烧室布局校核的设计人员来说,这个模型的安装边界尺寸完全按照实物测绘还原,导入整机装配环境后,可以直接用来检查火花塞与燃烧室壁面、活塞顶面、进排气门的运动间隙,不需要再额外做尺寸修正。

  在实际选型应用中,这款火花塞的安装边界尺寸紧凑,适合气缸盖布置空间紧张的小型动力单元,比如便携式发电机组、园林机械动力、小型越野摩托的发动机,这类设备的气缸盖往往因为冷却水道、进排气道的布置限制,没有足够的空间容纳大规格螺纹的火花塞,M10×1的细牙螺纹设计刚好能在有限的布置空间内,保证足够的连接强度与密封性能。建模过程中对各个部件的配合公差做了对应标注,比如壳体与绝缘瓷体的配合过盈量、中心电极与导电密封柱的接触压力,都参考了量产火花塞的工艺参数,对于做点火系统匹配、气缸盖设计的工程师来说,可以直接参考这个模型的结构尺寸,完成周边零部件的适配设计,不需要反复测绘实物来确认安装空间。

  另外,电极部分的伸出长度也做了精准控制,电极端面刚好处于燃烧室的最佳点火位置,能够让火核形成后快速在燃烧室内传播,缩短火焰传播距离,降低爆震发生的概率,这一点对于高压缩比的小型汽油机来说尤为重要,合适的电极伸出量既能够保证点火效率,又不会让电极过度暴露在高温燃气中,导致电极过早烧蚀。整个模型的各个圆角、倒角细节都按照实际加工工艺还原,比如壳体螺纹的起始端倒角、六角部位的去毛刺圆角、绝缘瓷体的过渡圆角,没有出现工艺上无法实现的尖锐结构,完全符合量产零部件的结构设计逻辑,不是仅做外观展示的概念模型,能够直接用于结构教学、装配模拟、选型参考等实际工程场景。
