M8螺纹规格汽车发动机火花塞结构

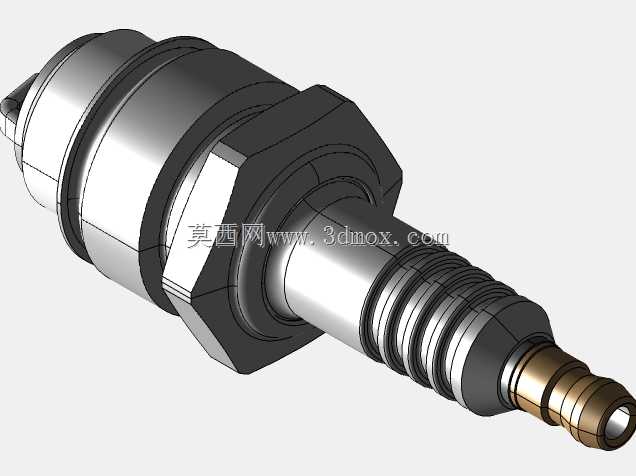

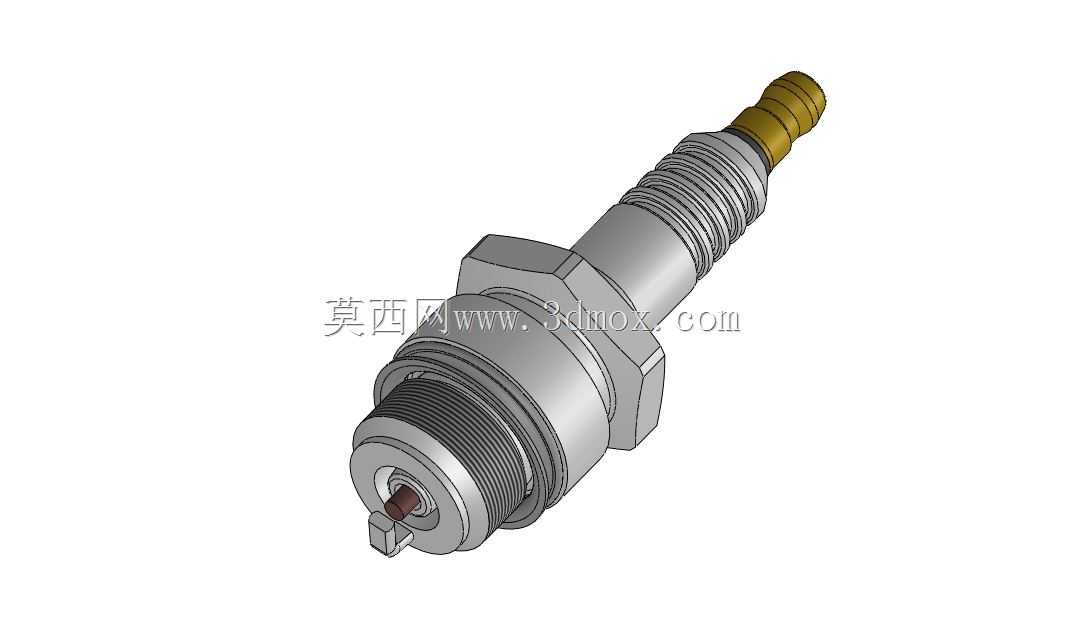

做动力系统结构设计时，火花塞是内燃机点火系统里不能忽略的核心小部件，这个M8规格的火花塞模型，还原了量产装车件的完整结构细节，能直接用于发动机燃烧室周边的装配干涉校验、点火系统布局模拟。从实际装车场景来看，这类火花塞主要适配小排量单缸汽油机、小型通用动力机械，也可用于改装类摩托发动机的点火系统匹配，安装时需要通过螺纹段旋入气缸盖的预设安装孔，六角螺母段配合标准套筒实现规定扭矩的拧紧，保证端面密封垫完全压合，避免燃烧室漏气影响压缩比。模型的结构设计完全遵循量产件的工程逻辑：最上端的接线柱用于连接高压点火线，将高压脉冲电流导入内部；绝缘陶瓷段采用多段阶梯结构，既保证足够的爬电距离，避免高压击穿，也能通过阶梯结构实现与金属壳体的压装固定，隔绝内部电极与外壳的导电通路；金属壳体的螺纹段精度直接决定安装同轴度，模型还原了螺纹的完整牙型，安装时螺纹段需要涂抹耐高温防卡剂，避免长期高温工况下与气缸盖螺纹粘连；下端的中心电极与侧电极保留了标准的点火间隙，这个间隙值直接影响点火能量，不同燃料类型的发动机需要匹配对应的间隙参数，建模时电极部分的圆角、突出长度都按照实际装车尺寸还原，能直接用于点火位置的仿真分析。做三维装配时，这个模型可以直接导入发动机总成的装配体，校验火花塞安装后与周边气门、活塞顶部的运动间隙，避免活塞上行时碰撞电极；也能用于模拟高压点火线的布线走向，预留足够的插拔操作空间。外形上，整体为细长轴类结构，最大外径位于六角安装段，螺纹段长度对应气缸盖的安装孔深度，下端电极突出长度匹配燃烧室的凹坑深度，所有安装边界尺寸都符合通用小型汽油机的配套标准，不需要额外调整尺寸就能用于配套设备的选型匹配。
