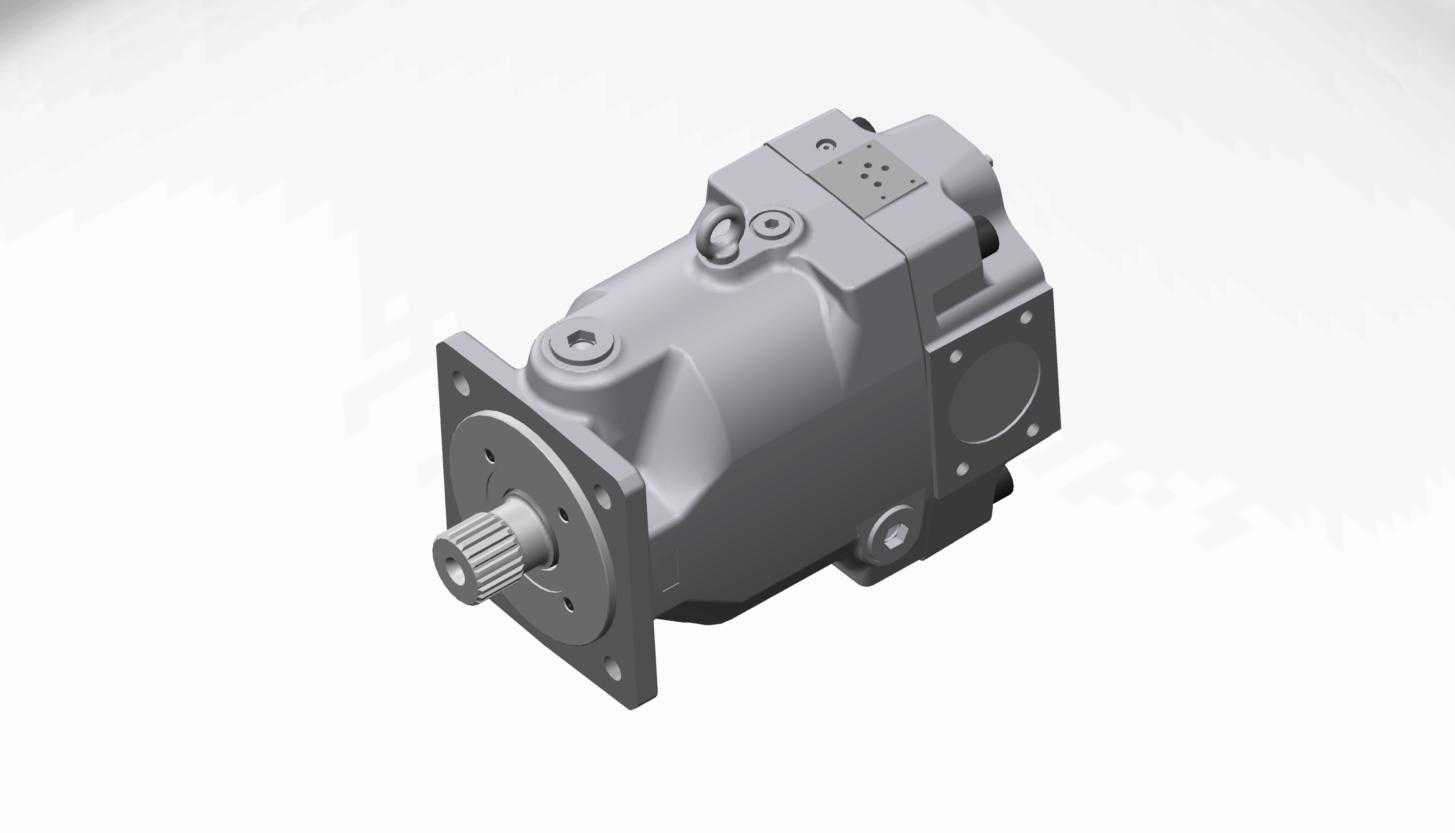

高压变量轴向柱塞液压泵结构设计

这款高压变量轴向柱塞泵是液压传动系统中的核心动力元件，主要应用于工程机械、重型锻压设备、冶金轧制生产线、大型注塑成型设备以及船舶甲板机械等需要高压大流量液压动力输出的场景，能够为整套液压系统提供稳定可控的压力油源，将原动机输入的旋转机械能高效转化为液压油的压力能，驱动后续液压缸、液压马达等执行元件完成直线往复、回转等各类作业动作。从实际用途来看，该款柱塞泵可适配开式液压回路，能够根据系统负载的实时变化自动调整输出排量，在系统低压待机阶段自动降低输出流量减少无功损耗，在高压作业阶段自动匹配负载所需的流量输出，相比定量泵可大幅降低系统的发热与能耗，提升整套液压设备的运行效率与续航表现。在功能特性上，该泵采用斜盘式轴向柱塞结构设计，柱塞沿缸体圆周方向均匀排布，通过配流盘完成吸油与压油过程的配流动作，变量机构可根据系统压力反馈实时调整斜盘倾角，进而改变柱塞的有效行程实现排量的无级调节，泵体集成的压力补偿阀可保证系统压力稳定在设定区间，避免过载对系统元件造成冲击损伤，同时端面密封结构与高精度柱塞配合间隙可保证高压工况下的容积效率，减少内部泄漏带来的效率损失。从设计思路来看，整体结构采用集成化布局，将变量控制机构、配流组件、柱塞缸体组件、主轴传动组件整合在紧凑的壳体内，输入端采用法兰安装结构，伸出轴为花键结构可保证大扭矩传递的可靠性，壳体上预留的油口可直接对接系统的吸油、压油以及泄油管路，无需额外加装复杂的转接组件。外形尺寸与安装边界方面，安装法兰采用标准的四孔方形法兰布局，法兰止口尺寸、安装孔位间距符合主流高压柱塞泵的安装互换标准，花键轴的伸出长度、直径以及键齿参数适配通用的联轴器连接尺寸，泵体整体轮廓无突出的异形结构，在液压站布局或者设备主机安装时可有效节省安装空间，侧面与顶部预留的油口位置可适配不同方向的管路排布需求，安装时只需保证主轴与原动机输出轴的同轴度在允许范围内，即可保证泵组长时间稳定运行，不会出现偏磨、异常振动等问题。
