燃气输送用气体压力调节装置结构设计

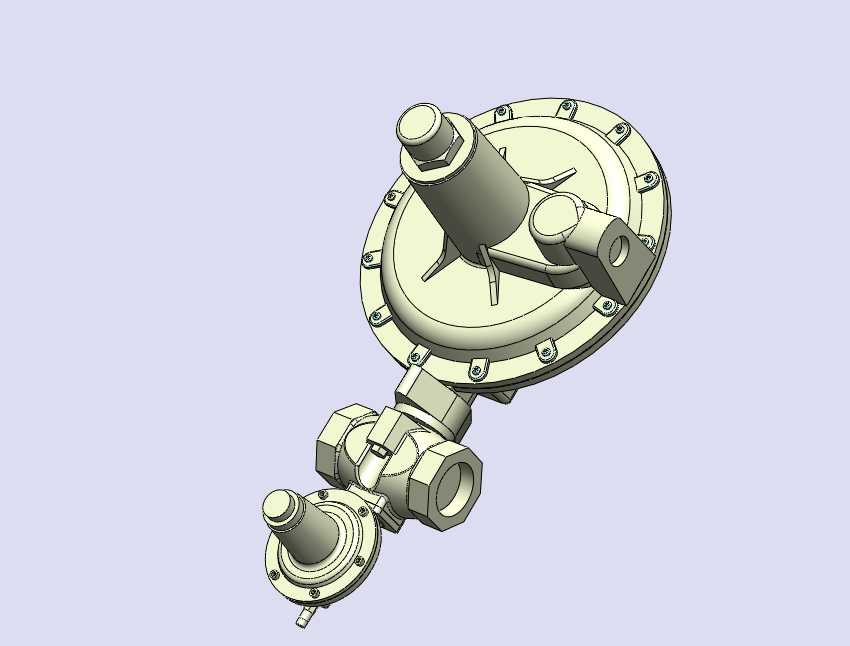

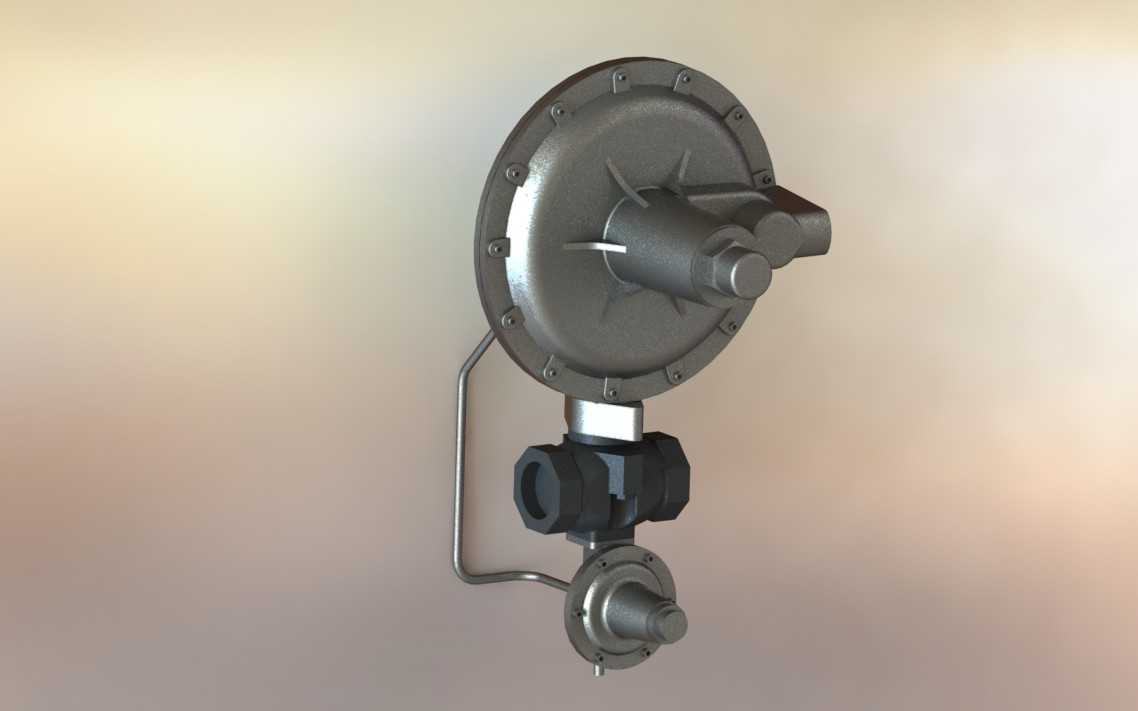

这款气体压力调节装置主要应用于城镇燃气管网配送、工商业燃气供气终端、民用楼栋调压等场景，是燃气输配系统中保障下游供气压力稳定的核心部件，可直接安装在天然气、液化石油气等气态介质的输送管路上，将上游较高的进气压力调整至下游设备适配的稳定工作压力，避免压力波动造成燃气具燃烧不充分、管路超压泄漏或者供气压力不足无法点火等问题，保障燃气使用的安全性与稳定性。从功能特性来看，该装置采用膜片感应式调压结构，上部的圆形膜腔内置感应膜片，可实时感知下游管路的压力变化，通过内部杠杆结构联动阀瓣开度，当下游压力升高时自动关小阀口降低进气量，下游压力降低时自动开大阀口提升进气量，实现动态稳压；下部设置的双接口结构可适配不同通径的管路连接，侧出的接口可兼顾压力监测或者安全放散接口的拓展需求，整体结构集成度高，无需额外搭配过多辅件即可完成现场安装。在设计思路上，该模型充分考虑了现场安装的操作空间与维护便利性，整体采用上下分体式法兰连接结构，膜腔周边的紧固螺栓均匀排布，后期维护时只需拆卸对应螺栓即可更换内部膜片、密封垫等易损件，无需将整个阀体从管路上切割拆除；阀体的流道采用平滑过渡设计，减少气态介质流经时的压损与湍流噪音，同时避免杂质在流道内沉积卡滞阀瓣运动部件。从安装边界来看，该装置的主体结构为立式布局，上部膜腔的圆形外壳直径为整体最大宽度，安装时需在膜腔上方预留足够的操作空间用于拆装顶部的调节护罩，下部的两个螺纹连接接口同轴度经过设计校核，可直接与同通径的镀锌钢管、不锈钢波纹管进行螺纹连接，安装时需保证阀体直立，避免倾斜造成内部杠杆结构卡滞影响调压精度；整体重量分布均匀，底部接口可承载装置自身重量，小通径管路安装时无需额外设置支撑支架，大通径应用场景可在阀体下部加装支撑脚分担管路承重。该装置的结构细节还原了实际产品的密封结构、运动部件联动关系，可用于燃气输配系统的管路布局仿真、安装施工模拟以及调压设备的结构教学演示，帮助设计人员提前校验管路安装空间，避免现场安装时出现部件干涉、操作空间不足的问题。
