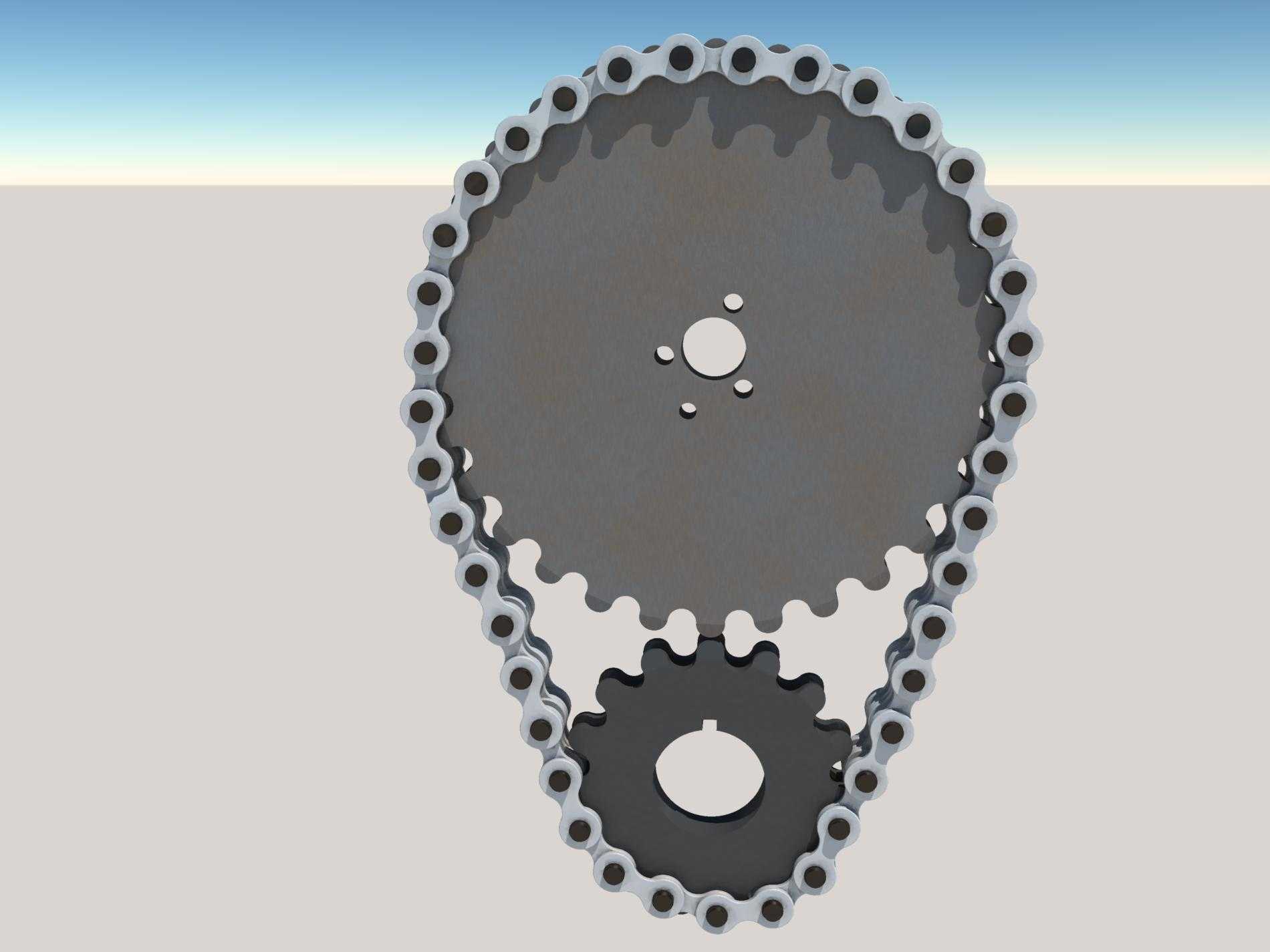

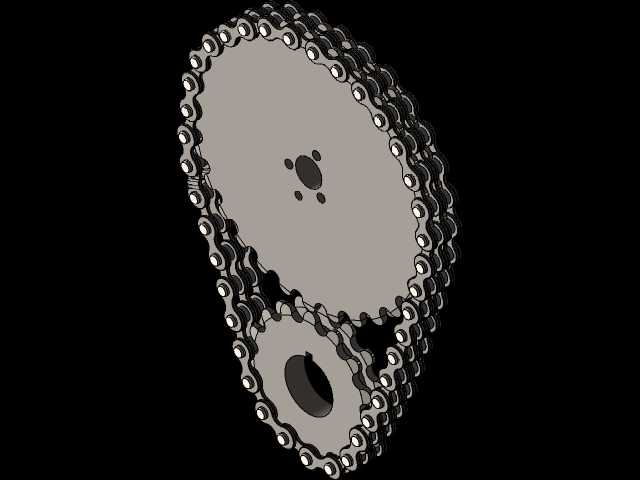

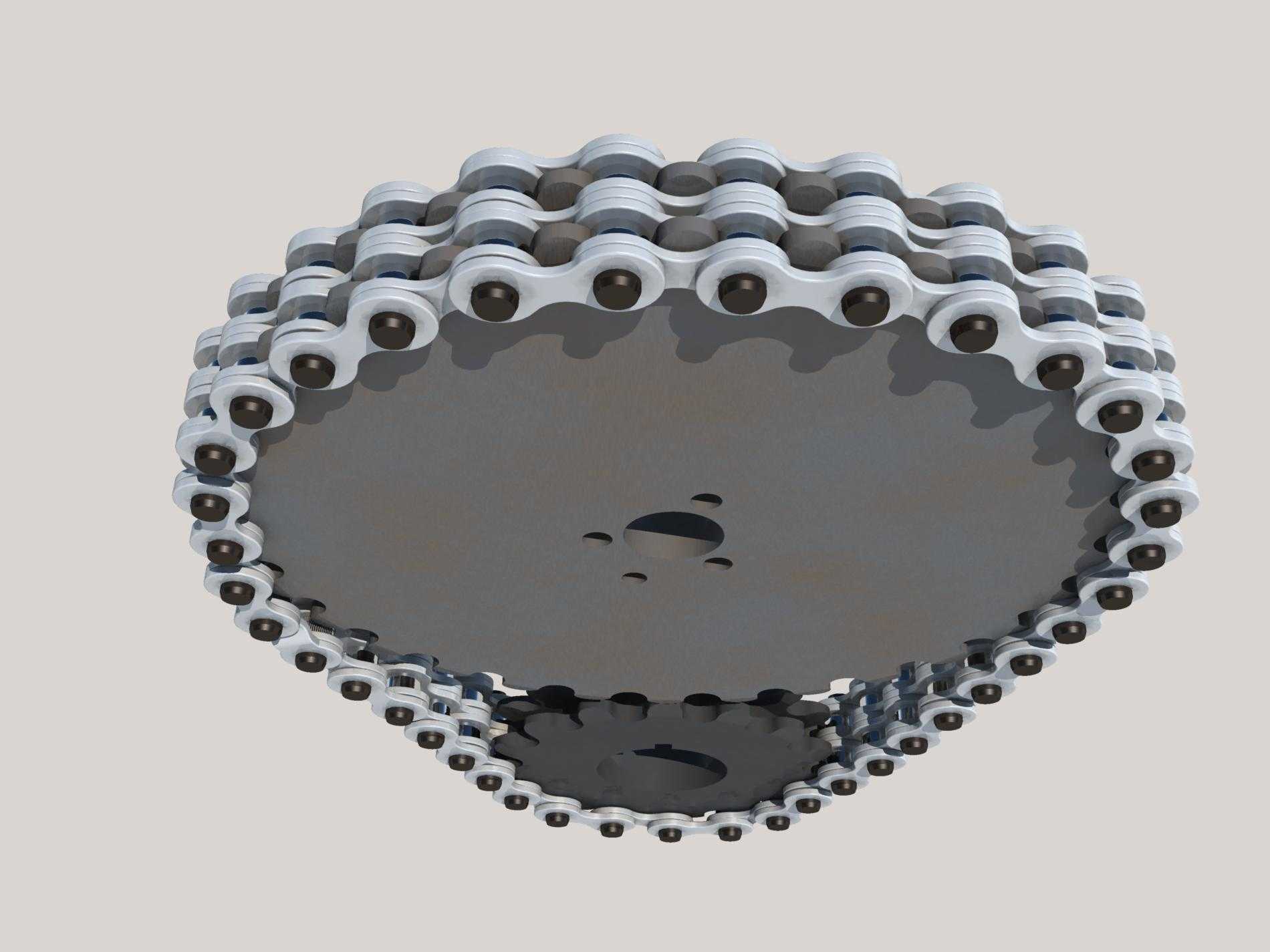

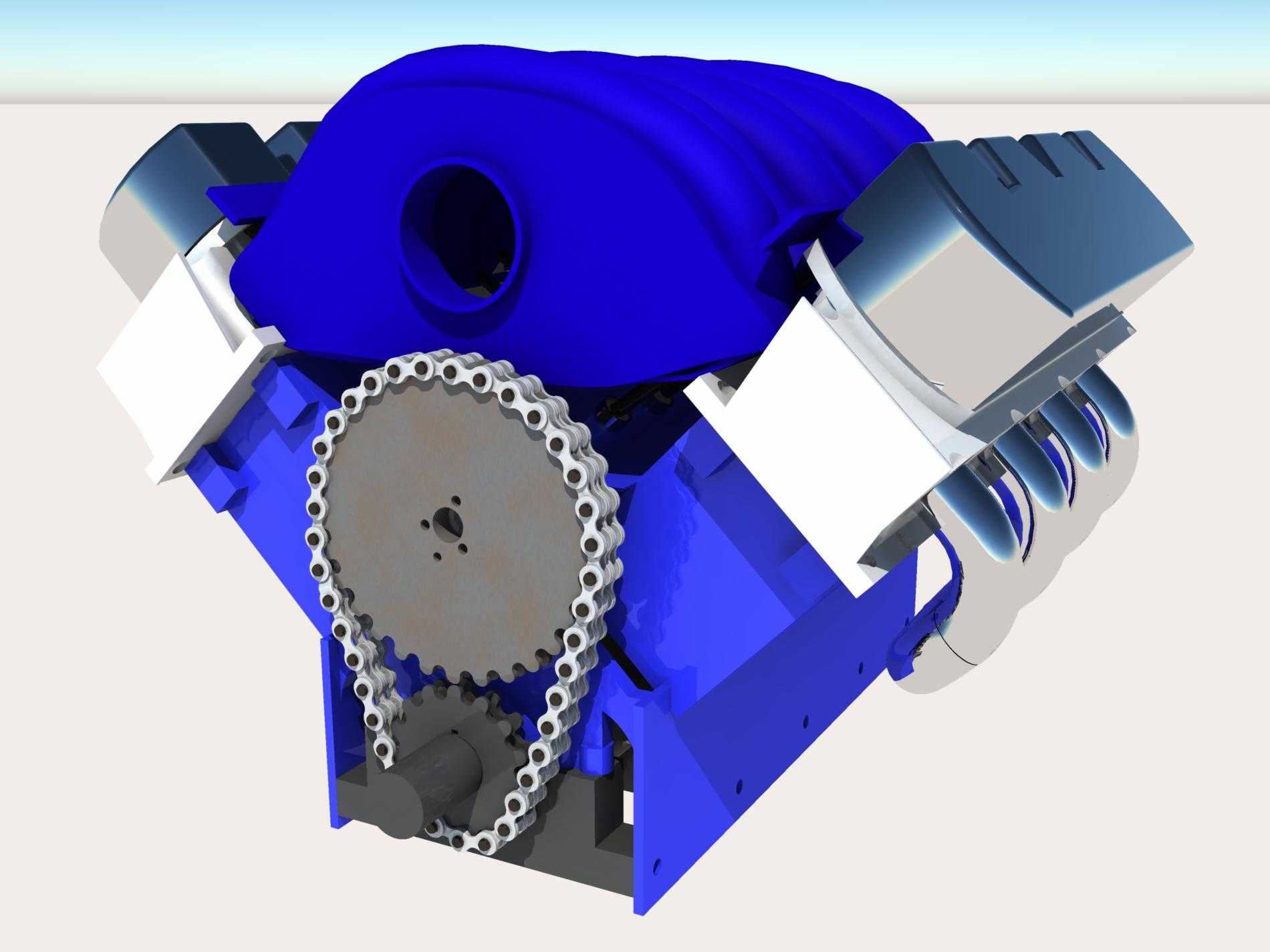

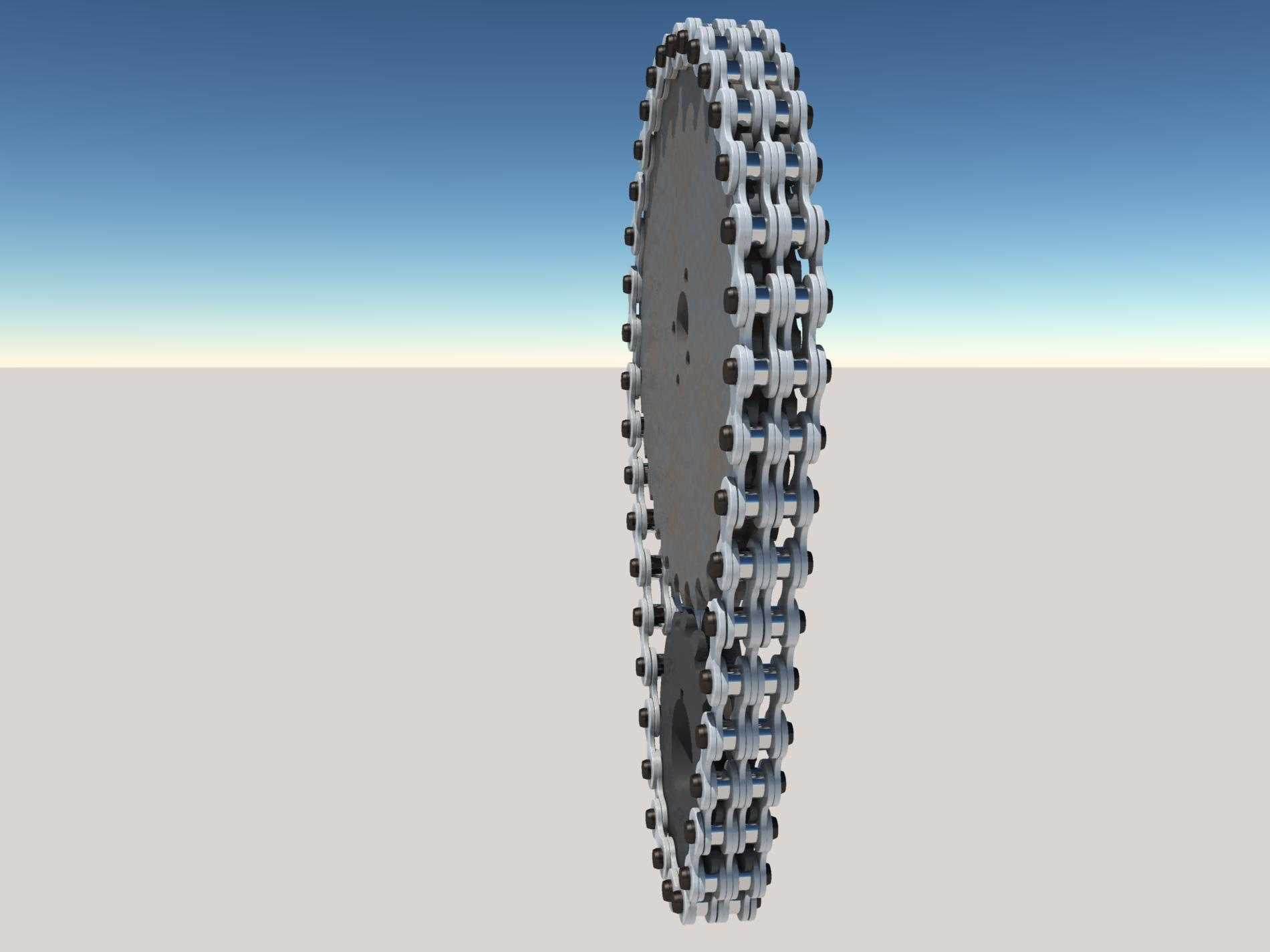

双滚子正时链轮链条传动组件结构

这套双滚子正时链轮链条组件，是内燃发动机配气机构中负责精准传递动力、同步曲轴与凸轮轴运转相位的核心传动部件，广泛应用于小排量乘用车辆、大排量摩托、通用小型动力机械的动力舱配气传动场景，是保障发动机进排气门按预设时序精准开闭、让气缸完成进气、压缩、做功、排气完整循环的关键结构。在实际动力运行过程中，该组件替代了传统正时皮带的传动方案，依靠金属滚子链与链轮齿的刚性啮合传递扭矩，不会出现橡胶材质老化松弛、跳齿断裂的风险，能够在发动机舱高温、高油雾、持续交变载荷的恶劣工况下长期稳定工作，大幅降低动力系统的维护频次，延长整机的可靠运行周期。从产品功能特性来看，双滚子结构的链条相比单排滚子链拥有更高的载荷承载能力，每一节链节都配备两组可自由转动的滚子，在与链轮齿槽啮合时，滚子可绕链销自主转动，将啮合过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量与动力损耗，同时双排并列的链节结构让整体抗拉强度提升近一倍，能够承受凸轮轴驱动气门开闭时产生的周期性冲击载荷，避免高转速工况下链条出现拉伸变形、跳齿错位的问题，保证配气相位始终保持在设计公差范围内。在设计思路上，这套组件的链轮采用了渐开线齿形修形设计，齿廓经过精准的曲线优化，让链条滚子进入和退出啮合的过程更加平顺，减少啮合冲击带来的振动与噪音；链轮上预留的定位销孔与凸轮轴、曲轴端的定位结构完全匹配，安装时无需额外调整对位，能够快速完成装配定位，保证初始相位的精准度；链节的销轴与链板之间采用过盈配合加润滑储油间隙设计，链板表面做了硬化耐磨处理，能够在持续的交变载荷下保持结构强度，避免长期使用后出现链板疲劳断裂、销轴松脱的故障。从安装边界与尺寸适配来看，整套链轮链条组件的径向轮廓完全适配对应排量发动机的正时腔内部空间，链轮的中心安装孔尺寸、定位销孔的位置度都严格匹配对应机型的轴端安装尺寸，链条的节距、总长度经过精准计算，安装后无需额外设置复杂的张紧结构即可保持合适的张紧力，既不会因为链条过紧增大传动阻力、加剧部件磨损，也不会因为链条过松出现运转抖动、跳齿的问题，整套组件的装配公差控制在丝级精度，能够保证在发动机数千转的高转速工况下，传动相位误差始终控制在允许范围内，保障进排气门的开闭时机与活塞运动位置精准匹配，避免出现气门碰撞活塞的严重机械故障，为发动机的平稳高效运行提供可靠的传动保障。
