车用双风扇冷却散热装置结构设计

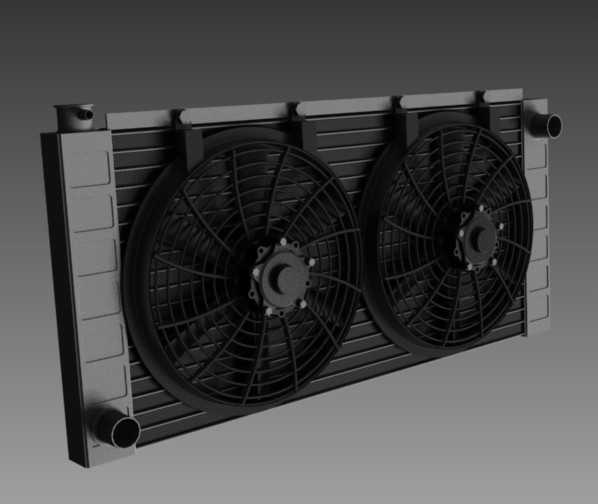

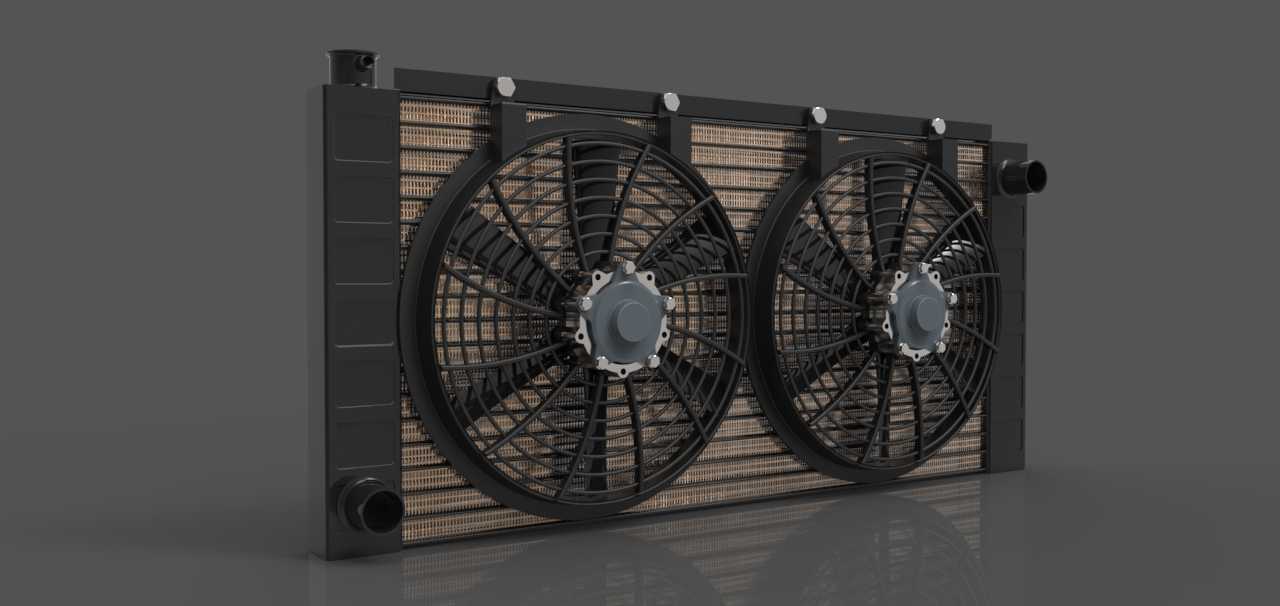

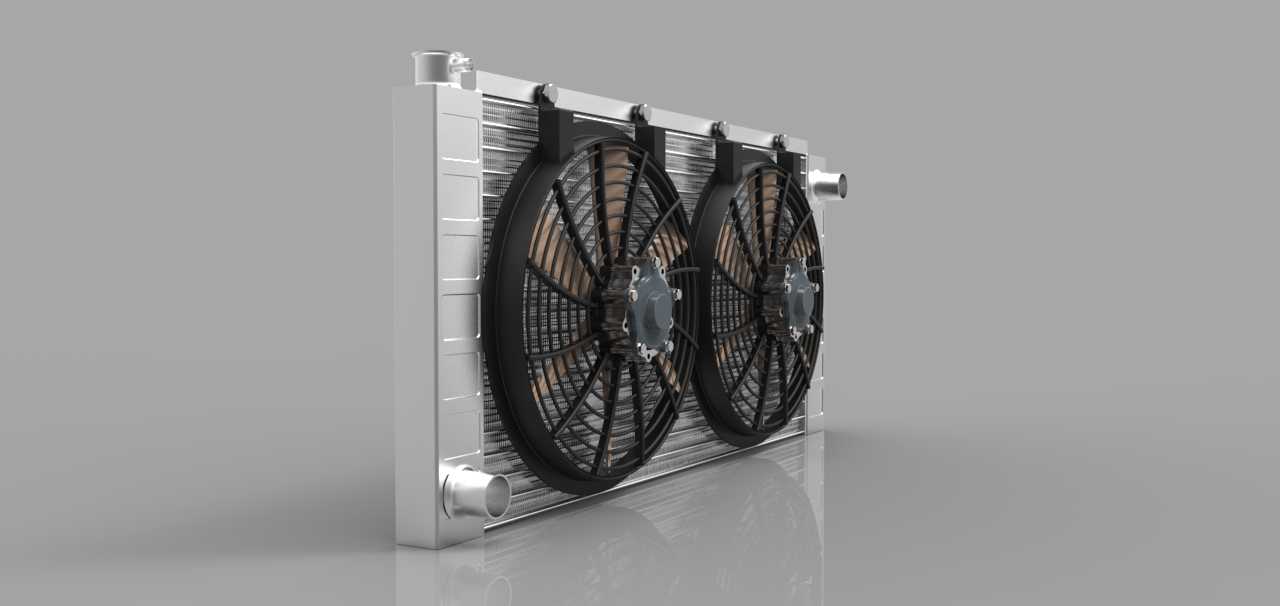

这款双风扇散热装置主要面向车用动力系统的热管理场景，适配搭载大排量动力单元的乘用车辆、改装越野车型以及小型工程作业车辆的冷却回路，核心作用是为循环冷却液提供强制风冷换热，将动力单元运行过程中产生的多余热量快速导出至外界空气，避免动力总成因工作温度过高出现功率衰减、部件磨损加剧甚至热失效的问题，保障动力系统始终处于合理的工作温度区间。从功能特性来看，该装置采用双轴流风扇并排布置的结构，相比同尺寸单风扇设计，能够在相同安装空间内提供更大的通风量与更均匀的气流覆盖，避免单扇结构下散热芯体边缘区域气流流速不足导致的换热效率短板；风扇扇叶采用不等距叶型设计，能够在运转过程中打散气流通过扇叶时产生的周期性脉动噪音，降低散热系统工作时的共振异响，提升驾乘场景的静谧性；风扇与散热芯体之间预留了合理的导风间隙，能够引导气流垂直穿过散热芯体的鳍片通道，减少气流侧漏与紊流损耗，最大化利用芯体的换热面积。在设计思路上，该装置优先考虑了安装适配性与维护便捷性，整体采用模块化集成设计，将散热芯体、双风扇组、进出水接口整合为统一总成，芯体侧边预留了标准化的安装固定点位，能够直接匹配对应车型的冷却系统安装支架，无需额外制作转接构件；进出水接口采用侧置同方向布置，适配车辆冷却回路的管路走向，减少管路弯折带来的流阻损耗；风扇的供电接插件采用通用车用防水规格，接线端预留足够的线束长度，方便整车装配时的线路排布。从外形尺寸与安装边界来看，该散热装置整体为矩形扁平结构，厚度控制在紧凑区间内，能够适配车辆前部防撞梁与动力总成之间的狭窄安装空间，不会与周边的管路、线束、覆盖件产生运动干涉；双风扇的运转外轮廓与散热芯体边框保持足够安全距离，扇叶运转时不会触碰芯体鳍片与周边构件；进出水接口的管径采用车用冷却系统通用尺寸，能够直接匹配标准规格的橡胶冷却水管，卡接安装后密封可靠性强，可承受冷却系统的常规工作压力，满足车辆在不同行驶工况下的冷却散热需求。
