带充放电保护的太阳能充电控制电路板

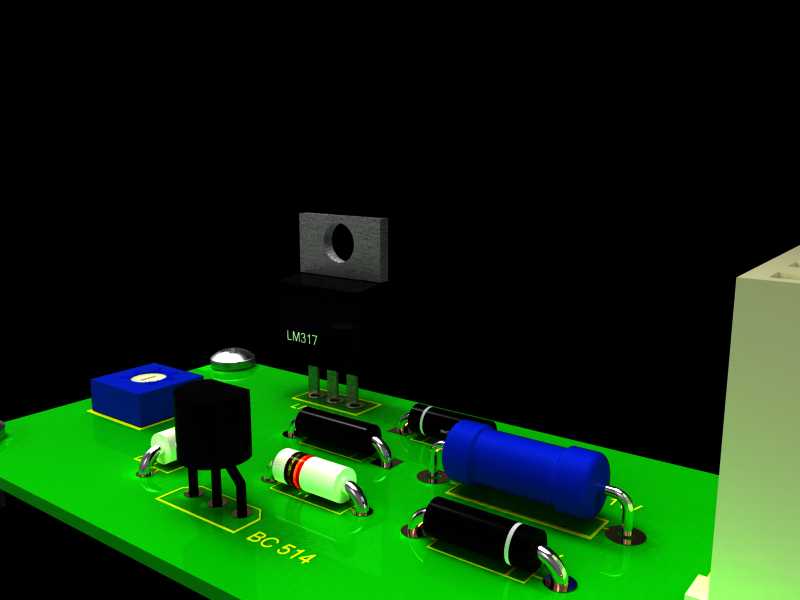

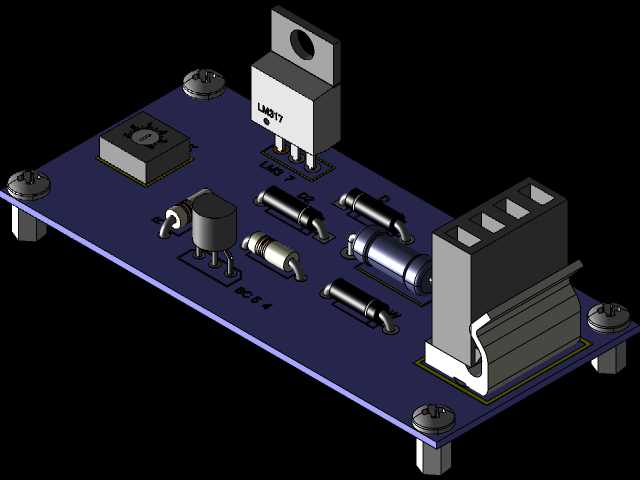

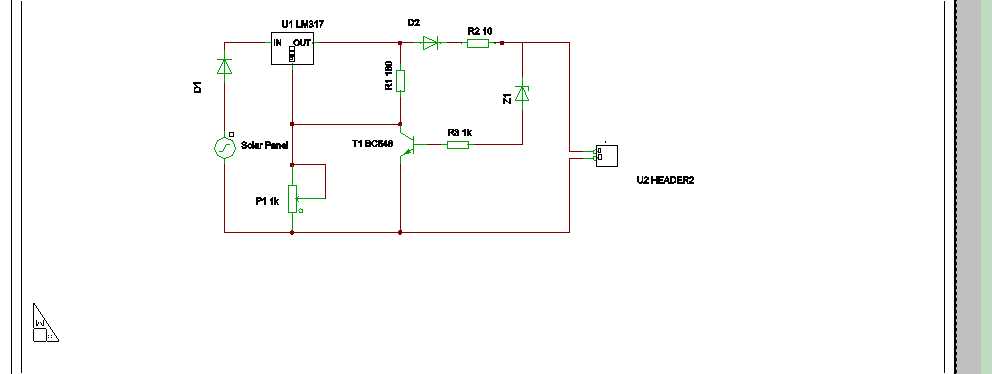

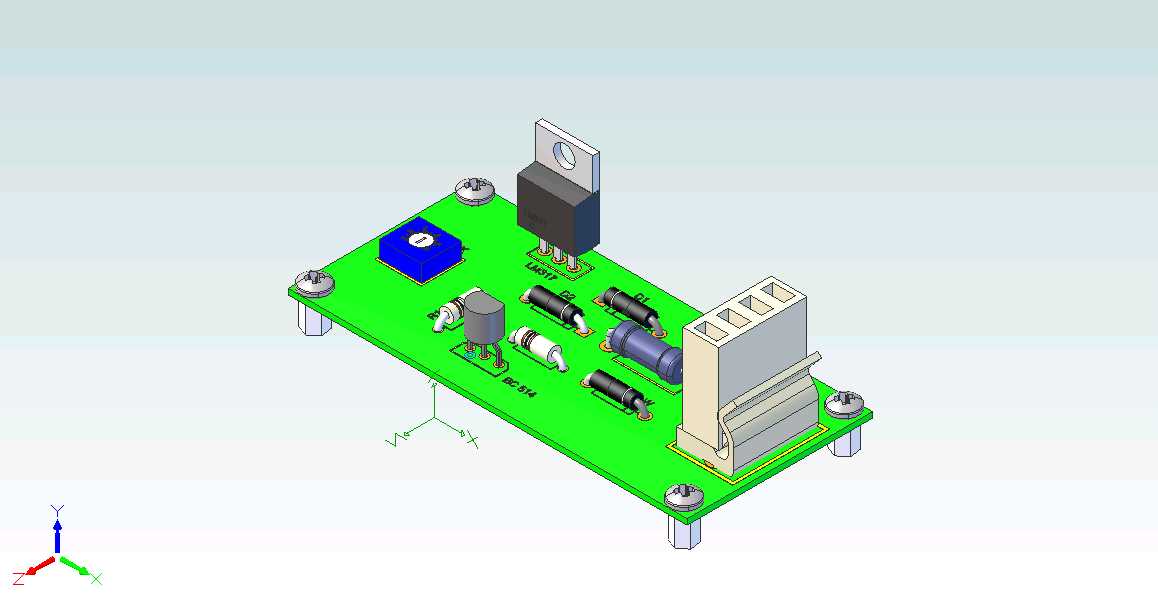

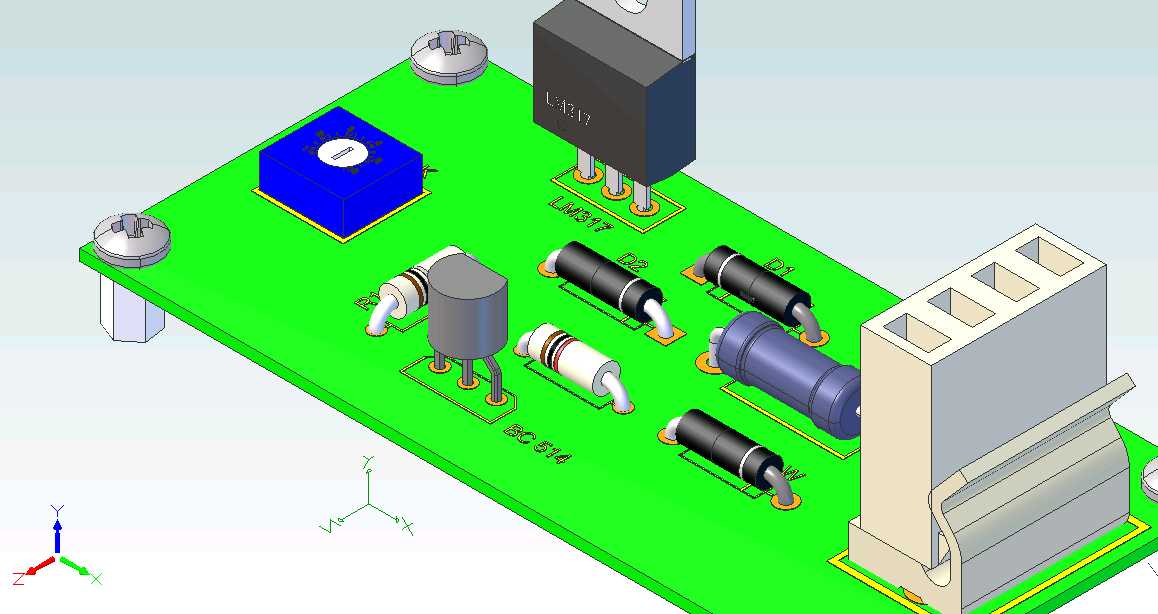

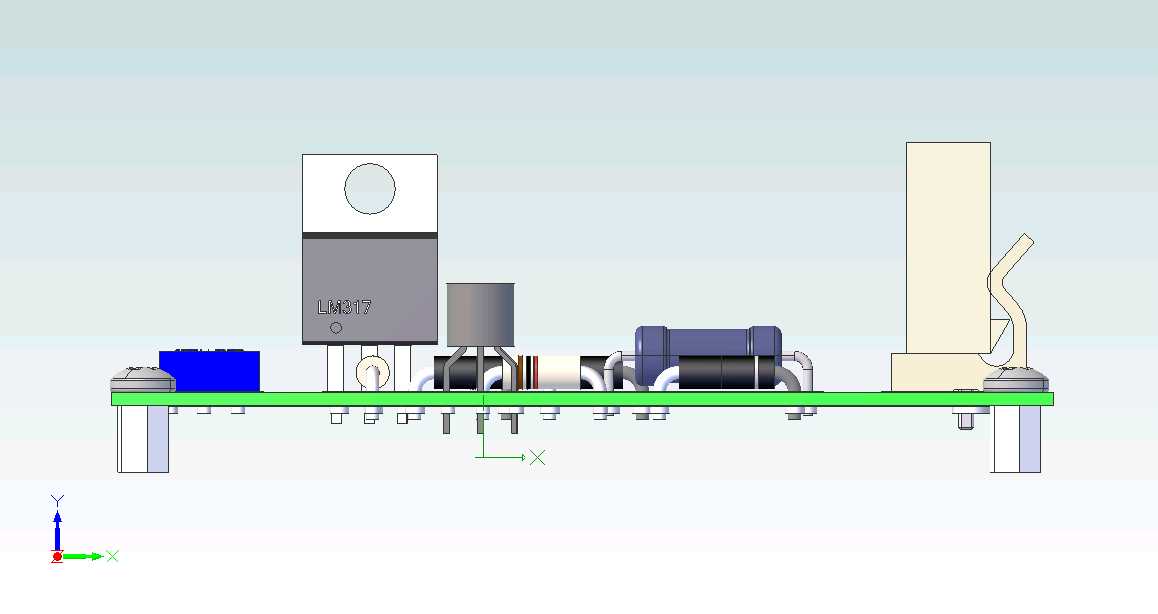

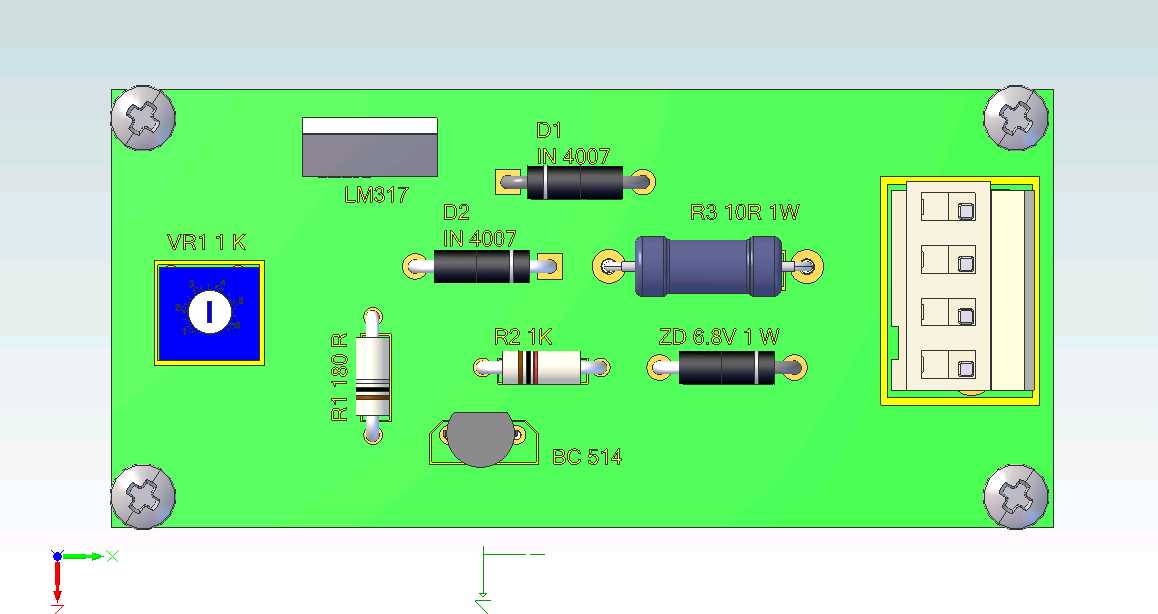

这款太阳能充电控制电路板，主要面向小型离网太阳能供电场景设计，可适配户外便携供电装置、小型太阳能照明系统、野外监测设备供电单元等应用场景，核心作用是将太阳能光伏板输出的不稳定电能，经过调压、限流处理后稳定输送至储能蓄电池，同时全程监控蓄电池充放电状态，避免过充、过放问题损伤电池寿命，是小型太阳能供电系统里保障充放电安全与效率的核心控制载体。从功能特性来看，电路板核心采用三端可调稳压器作为电压调节核心，可通过外接可调电阻匹配不同规格铅酸蓄电池的充电电压阈值，适配6V、12V等常见小型储能电池的充电需求；电路中设置了专用限流电阻，可将充电电流限制在蓄电池安全接受范围内，避免大电流冲击损伤极板；防反接二极管可阻断蓄电池反向电流倒灌至太阳能板，防止夜间无光照时电池电量无谓损耗；搭配晶体管与齐纳二极管组成的电压检测切断回路，当蓄电池端电压上升至满电阈值时，会自动触发回路切断充电通路，停止向电池输送充电电流，从硬件层面实现过充保护，无需额外软件控制即可稳定运行，可靠性更适配户外复杂工况。在设计思路上，整体采用单面板直插元件布局，所有元件排布遵循电流流向顺序，从光伏输入端到调压模块、限流模块、检测模块再到电池输出端依次排布，既缩短了大电流走线长度降低线路损耗，也方便生产环节的手工焊接与后期故障检修；调压芯片配套安装了独立散热片，可在满负载充电工况下及时散出工作热量，避免高温导致芯片输出参数漂移；所有元件引脚预留了足够的焊接余量，焊盘尺寸做了加大处理，可适配不同线径的外接导线焊接，降低现场组装的操作难度。从安装边界来看，电路板整体为矩形结构，板边预留了标准固定安装孔位，可直接通过螺丝固定在适配的塑料防护壳内，板上最高元件为散热片结构，整体安装高度可满足小型密封外壳的内部空间要求，外接输入、输出端子均布置在板边同侧，方便光伏板、蓄电池的导线快速接驳，无需额外转接端子即可完成接线组装，适配户外小型供电装置的快速装配需求。
