工业传动滚子链与链轮组装配结构设计

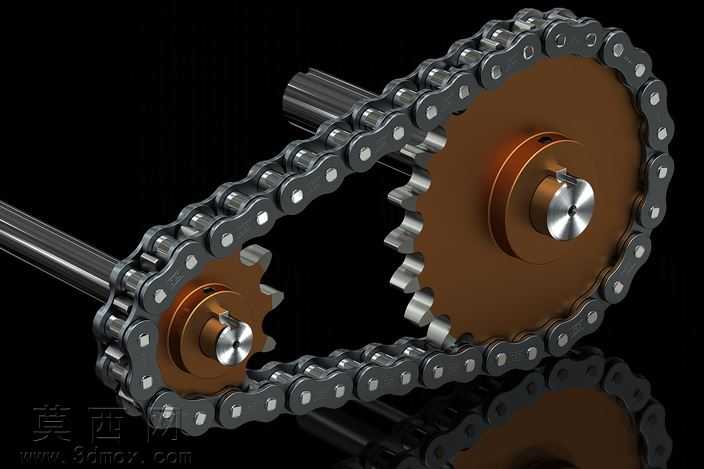

本作品为工业常用链传动组件的三维建模设计，完整还原了双链轮搭配滚子链的传动装配结构，建模过程严格遵循机械设计手册中链传动的参数规范，先完成单个链轮的齿形轮廓绘制，依据滚子链节距匹配链轮齿槽的几何参数，保证齿形与链节滚子的啮合间隙处于合理公差范围，避免传动过程中出现卡滞、跳齿的问题。建模时分别构建大小两个传动链轮，小链轮作为主动轮、大链轮作为从动轮，还原链传动的减速传动特性，两个链轮均设计有轮毂、轴孔与紧定螺钉安装位，可匹配对应直径的传动转轴，还原真实的装配定位逻辑。滚子链部分逐节构建内链板、外链板、销轴、套筒、滚子的独立结构，再按照标准节距完成整圈链条的阵列装配，保证每一节链节都能与链轮齿槽精准啮合，链条张紧度符合常规链传动的安装要求。材质渲染阶段，链轮主体采用棕褐色金属漆模拟调质钢的表面氧化处理质感，链轮齿顶、紧定螺钉、转轴部分采用亮面镀铬金属材质，突出机加工金属的高光反光效果，链板采用深灰色哑光钢材质感，滚子部分做轻微的金属磨砂处理，区分不同零件的材质差异；背景采用纯黑反光台面，添加柔和的环境光与定向补光，突出传动组件的结构轮廓与金属质感，清晰展现链与链轮的啮合状态、装配关系。设计过程中重点还原链传动的核心结构逻辑，既保证各零件的独立结构完整可拆分，也保证整体装配符合实际机械传动的运动原理，可用于链传动结构的教学演示、机械方案的传动部分选型参考，直观展现链传动的组成结构与啮合传动的工作状态，帮助理解链传动相较于带传动、齿轮传动的结构特点与应用场景。
