带压板式木托盘自动打钉加工设备

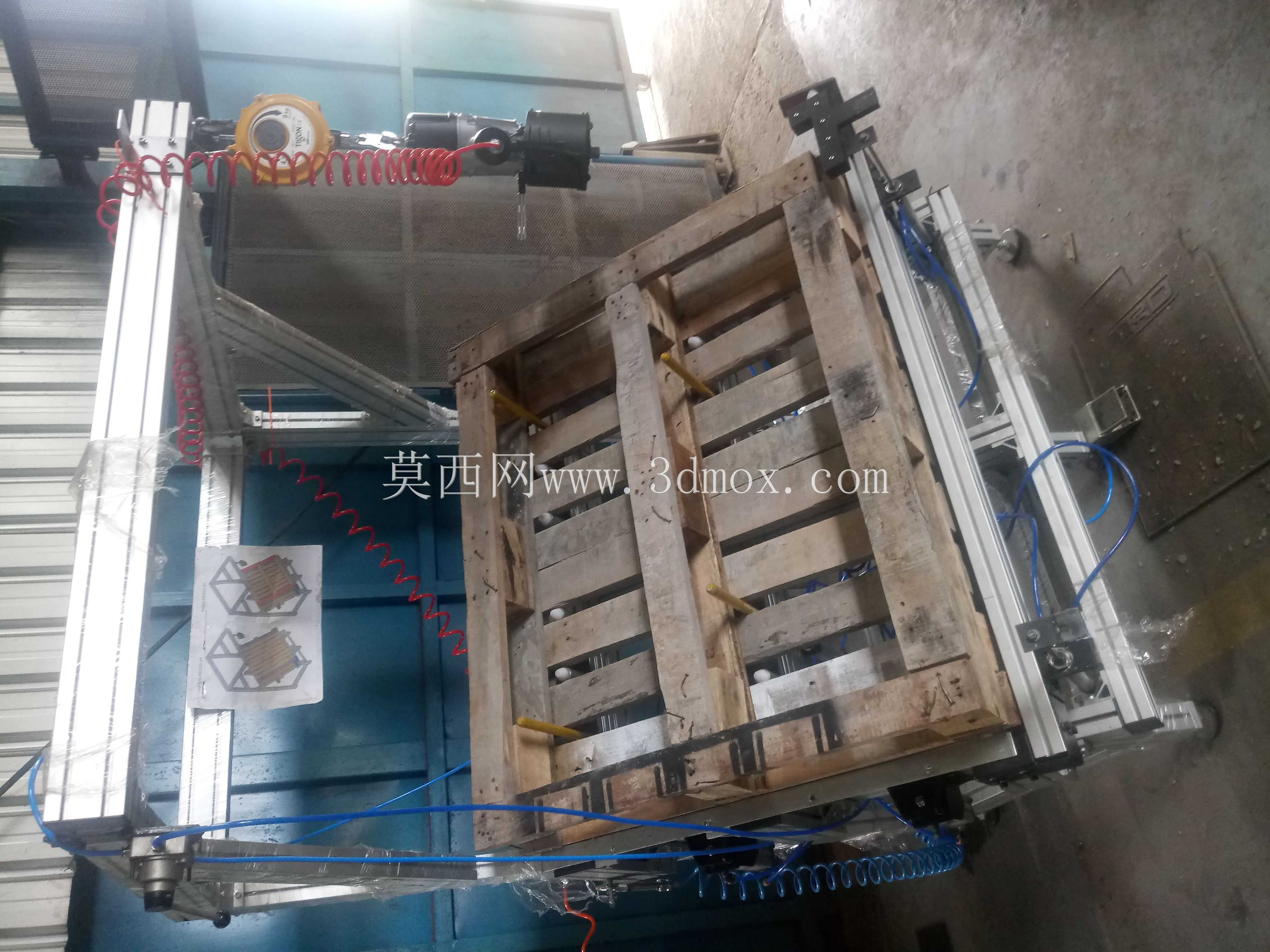

这款带压板的木托盘打钉设备，主要面向物流仓储装备制造、木质包装加工生产场景，是木托盘量产环节中完成托盘板件定位、压紧、打钉固定工序的专用加工设备，可适配常规工业周转用木托盘的加工作业需求，替代传统人工持钉枪打钉的作业模式，大幅降低木托盘加工过程中的人工劳动强度，同时提升打钉位置的一致性与托盘整体结构强度，避免人工打钉出现的钉位偏移、压合不牢导致的托盘散架、承重不达标的问题。设备采用铝型材搭建主体机架，整体框架采用斜撑加固结构，上部预留压板机构安装空间，下部设置倾斜式板件输送定位工位，可适配尺寸为120cm×100cm×19cm的标准木托盘加工，整体额定承载能力可达2000kg，能够满足重型货物周转托盘的加工承重测试与生产需求。设备的设计思路围绕木托盘加工的实际工序痛点展开，首先通过机架上部的压板机构实现待加工木板的同步压紧，避免打钉过程中板件移位出现缝隙，倾斜布置的输送工位既方便操作人员上下料，也能让加工过程中产生的木屑自然滑落，不会堆积在定位工位上影响后续板件的定位精度；气动系统作为设备的动力来源，搭配多组定位夹具，可实现不同规格板件的快速装夹定位，夹具位置可根据托盘的板条间距做灵活调整，无需更换整套工装即可适配小范围尺寸变动的托盘加工需求。从安装边界来看，设备整体采用立式框架结构，底部支撑脚预留了地脚螺栓安装孔位，可直接固定在车间硬化地面上，不需要额外做复杂的设备基础，设备侧面预留了气动管路的排布空间与维护操作位，日常维护时可直接从侧面接近气动元件与夹具组件，不需要拆解主体框架，设备上部框架预留了安全防护网的安装点位，可根据车间安全管理要求加装防护装置，避免打钉过程中出现钉屑飞溅伤人的风险。设备的工位布局符合人工操作的人机工程学要求，操作人员站在设备正面即可完成板件摆放、启动加工、成品取出的全流程操作，不需要大幅度转身或移动位置，单名操作人员即可看管多台同类型设备开展加工作业，有效提升木托盘生产车间的单位面积产出效率。
