杠杆式气动薄板剪切工装结构设计

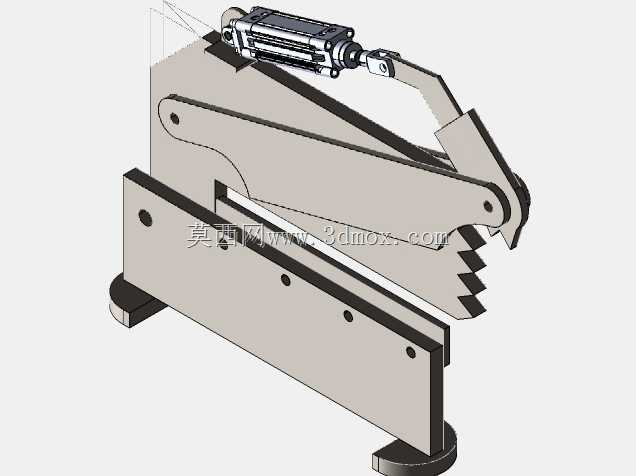

这款气动薄板切割装置主要面向小型五金加工、钣金预制、配电箱壳体加工、广告金属字制作等场景的薄板裁切作业，适配厚度0.2mm到2mm的冷轧钢板、镀锌板、铝板、薄铜板等常见金属板材，也可裁切硬纸板、PVC硬板等非金属硬质片材，能够替代传统手动铁皮剪完成直线裁切工序，大幅降低一线操作工人的劳动强度，同时避免手动剪切带来的切口歪斜、毛边过大、手部劳损等问题。设备采用杠杆增力的结构设计思路，将气缸的直线输出动力通过两级铰接杠杆臂放大传递到剪切刀头，仅需小缸径的标准气缸即可输出足够的剪切力，无需配置大推力的重型气动元件，在保证裁切力度的同时控制了整体设备的体积与制造成本。上刀头采用带锯齿防滑的刃口设计，裁切过程中可以牢牢咬住板材进料端，避免薄板受力移位导致的切口偏移，下刀座为整体式平直刃口，与上刀形成均匀的剪切间隙，保证切口平整光滑，裁切后无需额外打磨毛边即可直接进入下一道折弯、铆接工序。设备整体采用立式桌面安装结构，底部预留两个对称的安装固定孔位，可以通过螺栓直接固定在常规工作台台面，也可搭配独立支架落地放置，整体安装占用台面尺寸不足半平米，不需要复杂的地基固定，适合小型加工车间、流动加工点位的灵活布置。设备的气动驱动部分采用标准摆尾安装气缸，气缸尾部铰接在设备后上方的固定支座上，活塞杆端连接驱动摆臂，剪切动作触发后活塞杆伸出，带动杠杆臂绕主铰接点转动，驱动上刀头下行完成裁切，裁切到位后活塞杆回缩，上刀头在杠杆联动作用下自动抬升复位，等待下一次进料裁切，整个动作循环无需人工手动施力，操作人员仅需扶住板材对准裁切位置、触发行程开关即可完成作业，单次裁切循环耗时不足两秒，相比手动剪切效率提升三倍以上。设备的所有铰接转动位置都设计了自润滑衬套安装位，长期高频使用也不会出现铰接点磨损松旷的问题，刀头部分采用可拆卸式的螺栓固定结构，刃口磨损后可以快速拆卸修磨或者直接更换，不需要整体拆解设备主体，日常维护十分便捷。设备的侧面预留了气动管路走线槽位，外接气源处理三联件后即可接入车间常规压缩气管路使用，不需要额外配置液压站或者高压供电线路，整体能耗极低，适合多台设备并排布置组成流水裁切工位，在小型钣金加工场景下具备极高的实用性与性价比。
