立式45吨液压压捆打包设备结构设计

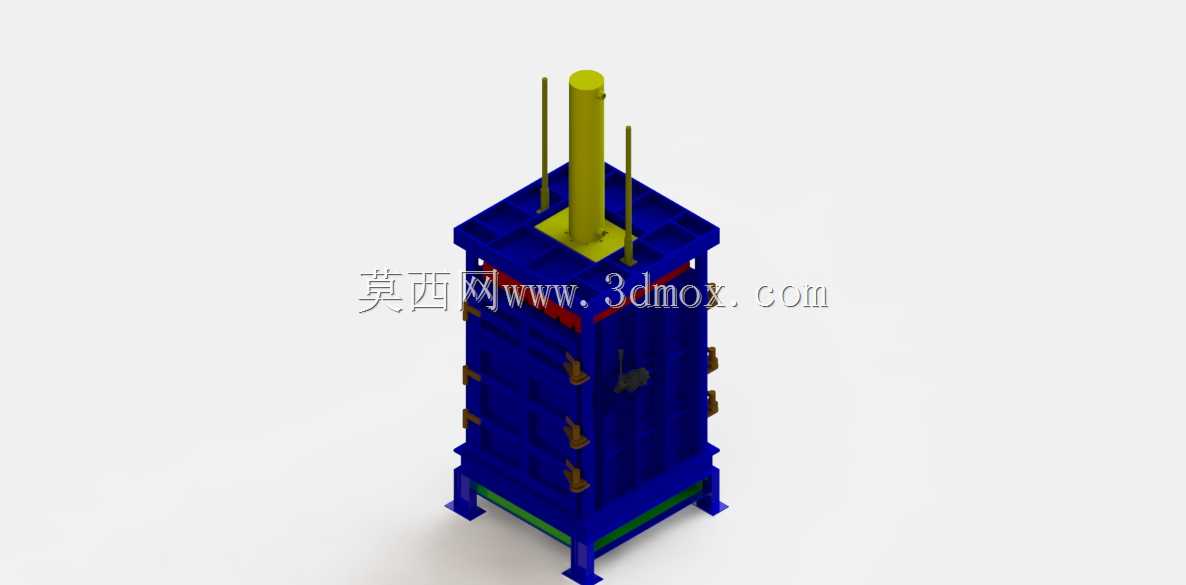

这款立式液压压捆设备主要面向再生资源回收站点、中小型加工制造企业的生产边角料处理场景，可对松散的废纸、废塑料薄膜、轻薄金属边角料、秸秆类松散物料进行压实打包作业，通过高压压缩将原本蓬松占空间的废料压制成规整的长方体料块，大幅缩减物料堆放占用空间，降低仓储与跨区域转运的物流成本，同时规整的料块也便于后续回收加工环节的投料与输送作业。设备整体采用立式框架承载结构，主体承压框架为多根加厚型钢件组焊而成的箱型立柱结构，四根主立柱沿压缩腔四角垂直布置，配合上下端的刚性连接横梁形成封闭承力体系，能够承受45吨公称压力下的交变载荷，避免长期高压作业出现框架变形、焊缝开裂的问题。设备核心的压缩执行单元布置在整机顶部，采用单缸竖直下压的驱动形式，主液压缸缸体固定在上横梁中心位置，活塞杆端部连接整体式压料头，压料头与压缩腔内壁保留均匀的配合间隙，既保证下压过程中不会出现卡滞，也能避免物料从压料头边缘挤出影响压缩效果。压缩腔为立式通腔结构，侧壁设置多组可快速开合的锁紧挂钩，当物料压缩完成后可解锁侧门，配合打包穿丝槽完成料块的捆扎固定，底部设置带定位槽的出料承托结构，方便捆扎完成的料块从腔体内顺利移出。设备顶部主缸两侧设置的长导向杆，与压料台上的导向套配合，保证压料头全程垂直下压，不会出现偏载倾斜的问题，侧壁布置的多组液压管路固定座，将高压油管沿立柱内侧规整排布，避免作业过程中物料剐蹭损坏管路。从安装边界来看，设备整体占地尺寸紧凑，不需要额外浇筑复杂的设备基础，仅需要平整硬化的水平地面即可完成安装固定，整机高度适配常规工业厂房的层高要求，顶部预留的液压站安装接口可根据现场工况选择顶置或者侧置液压动力单元，灵活适配不同场地的安装空间限制。在功能设计上，这款压捆设备的压缩行程经过优化，单次填料后经过3-4次压缩循环即可达到额定的料块密度，压缩腔侧壁设置的观察位可实时查看内部物料填充情况，方便操作人员及时补料，设备的操作控制单元布置在机身侧方的安全操作距离外，配合机身的安全防护结构，避免压合作业过程中人员误入压缩区域引发安全事故。
