手动杠杆式小型压紧冲压设备结构

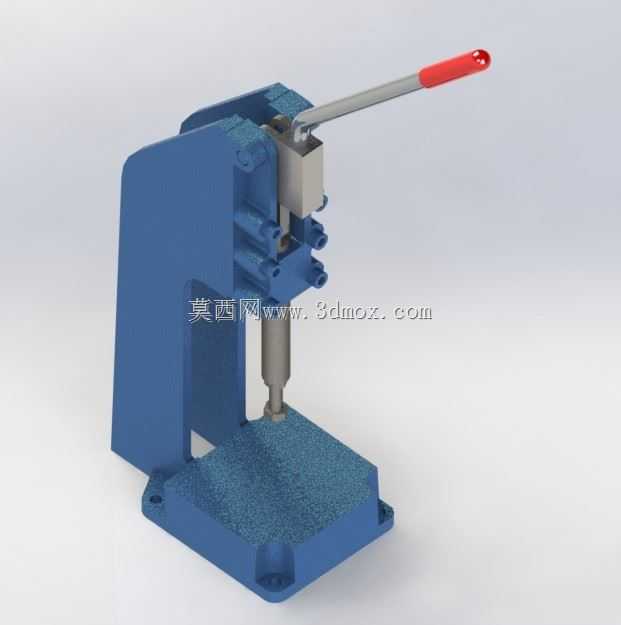

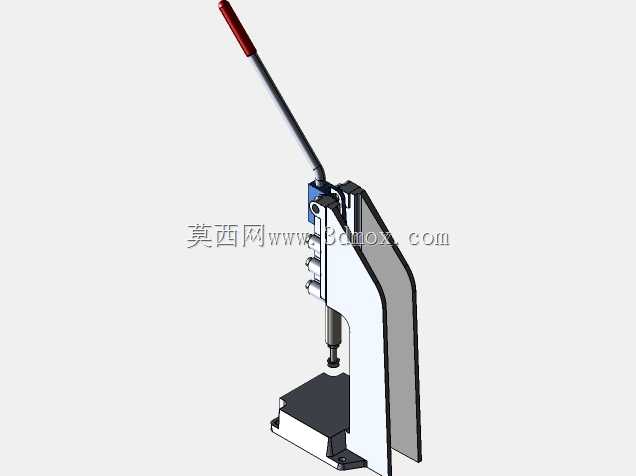

这款手动杠杆式压紧设备，是面向小批量加工、工位辅助作业场景开发的手动作业装备，广泛应用于电子元器件引脚压装、小型五金件铆接、薄材冲孔打标、塑胶件压合装配、试样压制成型等生产场景，尤其适合无气源电源配套的零散工位、维修调试工位、小作坊加工场景使用，无需外接动力即可完成常规压合作业，部署灵活不受场地限制。设备整体采用C型开式机身结构，这种结构设计能够在保证机身刚性的前提下，留出足够的前部操作空间，操作人员取放工件时不会被机身结构干涉，作业视野开阔，能够清晰观察压头与工件的对位情况，降低对位偏差导致的工件报废风险。设备核心施力结构采用杠杆增力设计，通过加长操作手柄放大输入的手动作用力，操作人员仅需施加较小的握力即可在压头端获得足够的压装出力，手柄末端包裹防滑绝缘套，长时间操作不易打滑，提升操作安全性与舒适度。机身底部为一体化铸造的方形安装底座，底座预留四个对称分布的安装固定孔，可通过螺栓将设备整体固定在工作台面，避免压合作业时设备移位晃动，底座上表面做防滑纹理处理，放置工件时不易滑移，保证压装位置精度。压头部分采用可替换式结构设计，可根据不同作业需求更换平压头、冲孔头、铆接头等不同功能的执行端头，适配多样化的加工需求，压头与施力机构的连接部位设置导向结构，保证压头下行过程中始终保持垂直姿态，不会出现偏斜卡滞的情况，压装行程设置有限位结构，可根据工件厚度调整下行极限位置，避免压损工件或超行程损坏机构。设备整体外形紧凑，占地面积不足0.1平方米，安装时仅需保证工作台面平整，预留出操作手柄的摆动空间即可，无需复杂的安装调试流程，开箱固定后即可投入使用。机身主体采用铸铁材质一体成型，结构稳定性强，长期承受压装反力也不会出现机身变形的问题，各活动连接部位都做了耐磨处理，日常仅需定期加注润滑脂即可保证操作顺畅，维护成本极低。在实际生产场景中，这类手动压力机常作为自动化生产线的补充辅助设备，用于小批量试生产、样品制作、不良品返修压装等作业，相比大型气动、液压压力机，它没有动力能耗，操作门槛低，新员工仅需简单讲解即可上手操作，压装力度可通过操作人员的手感灵活控制，针对易损易碎工件的压合作业适配性更强，能够有效避免压力过大导致的工件碎裂问题。
