手轮驱动液压助力手动折弯作业装置

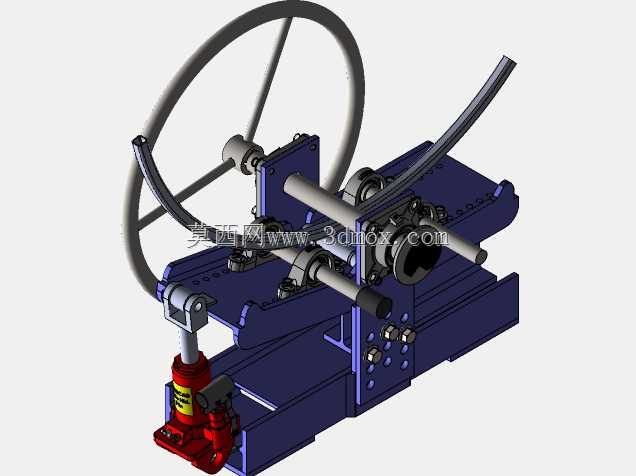

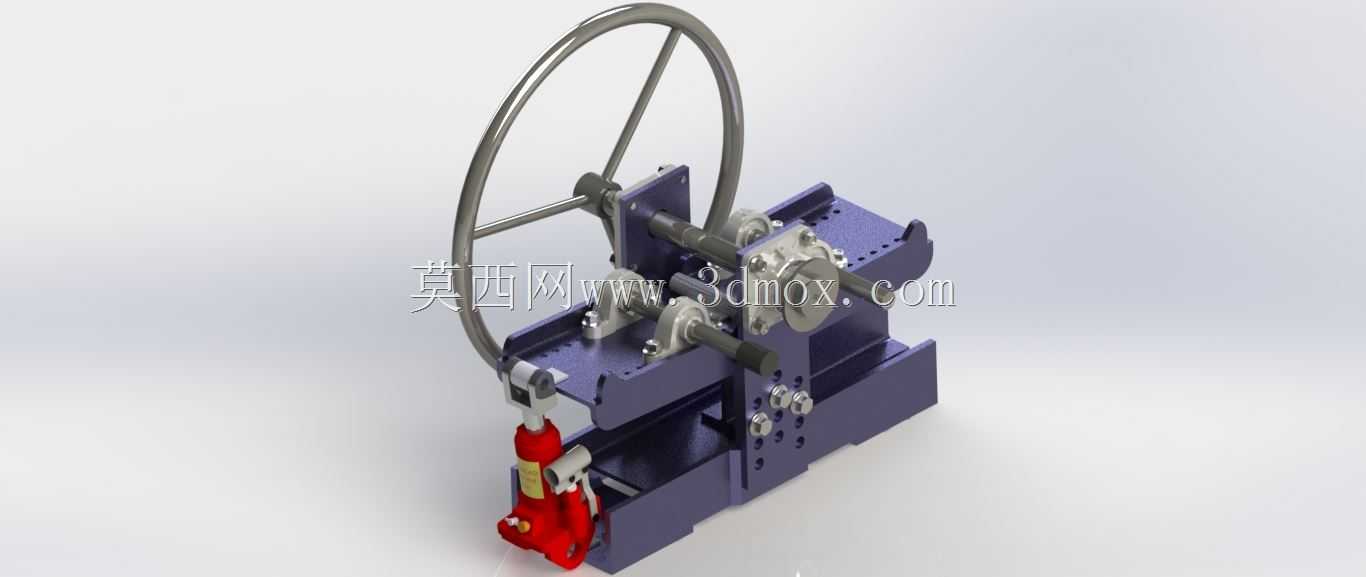

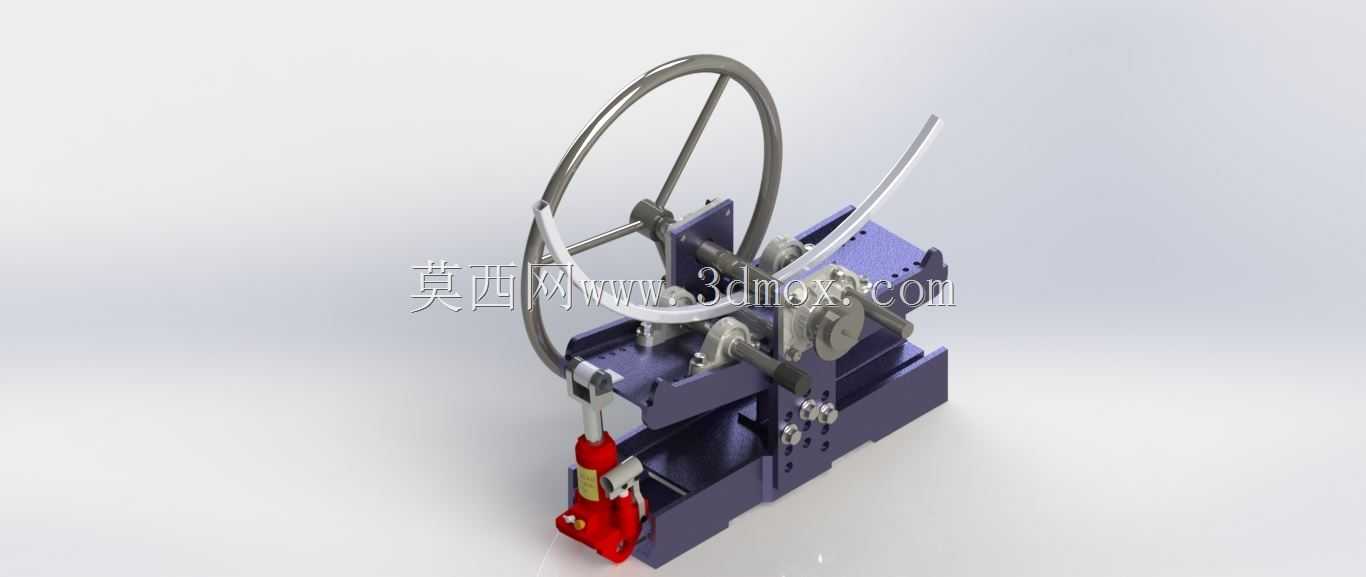

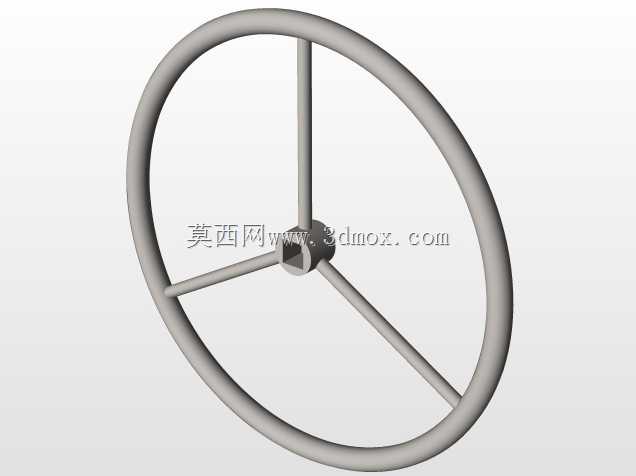

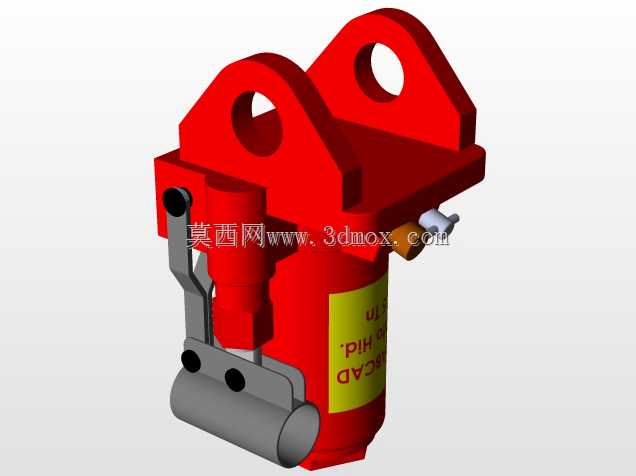

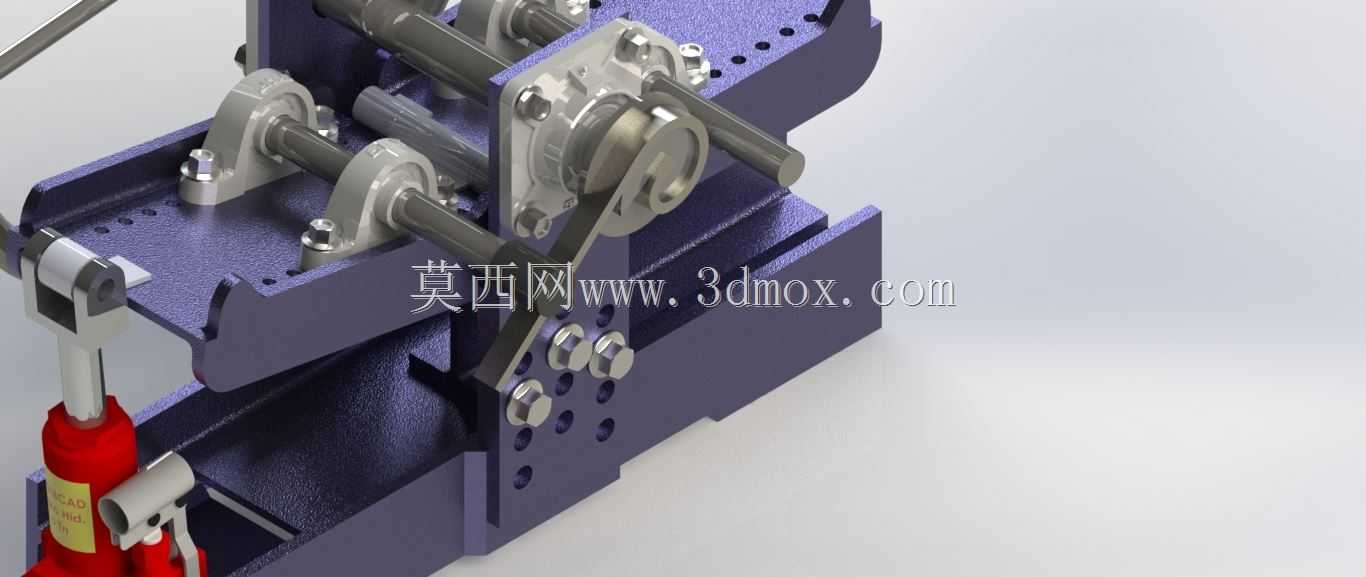

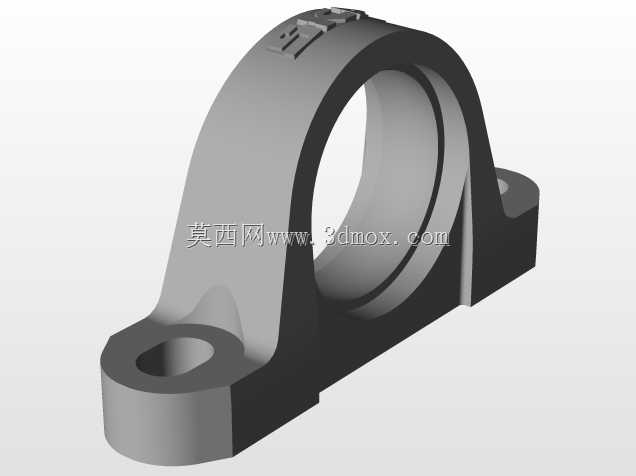

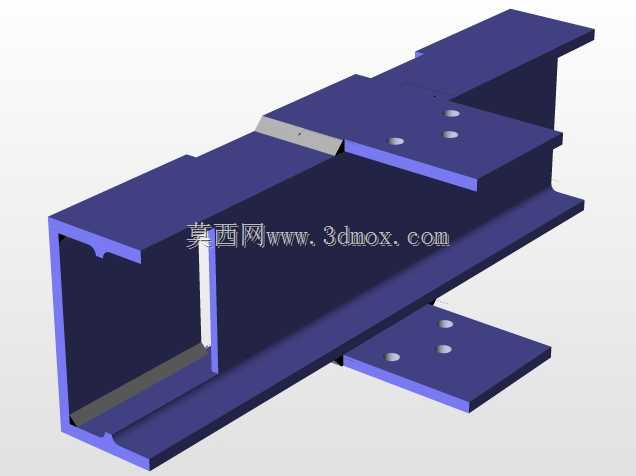

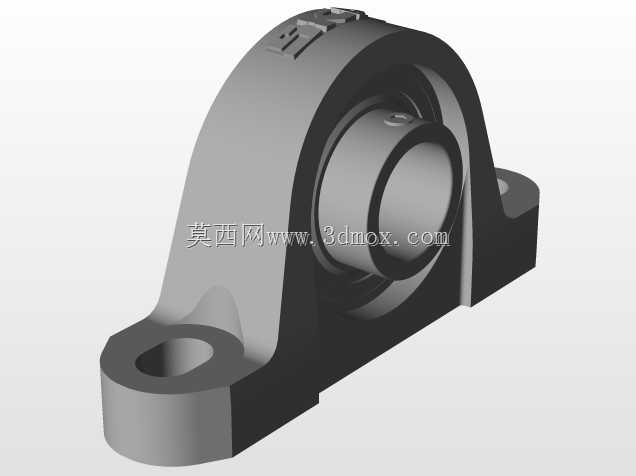

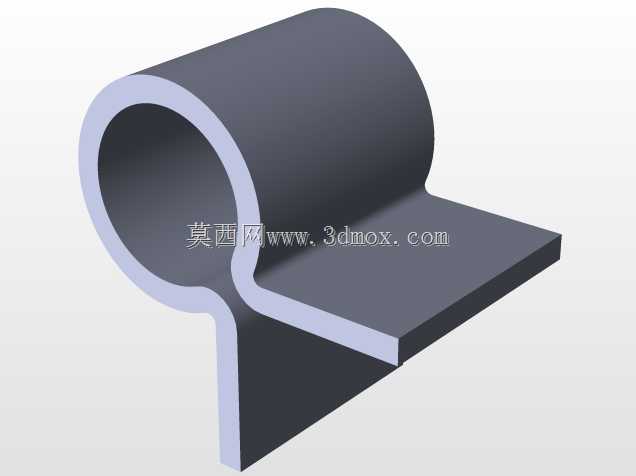

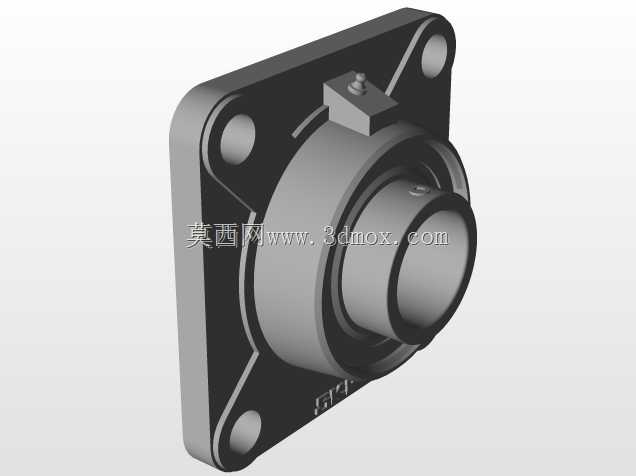

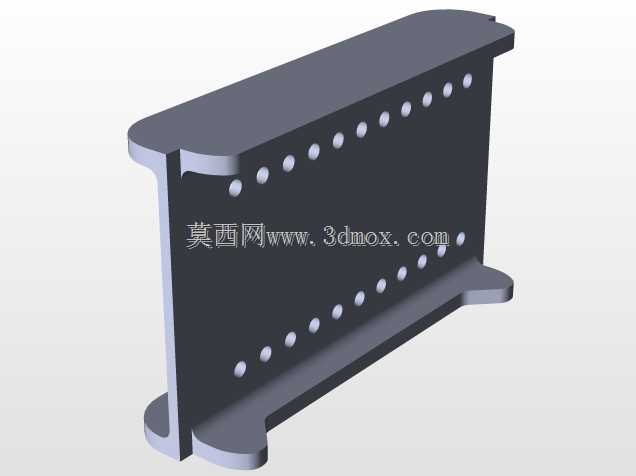

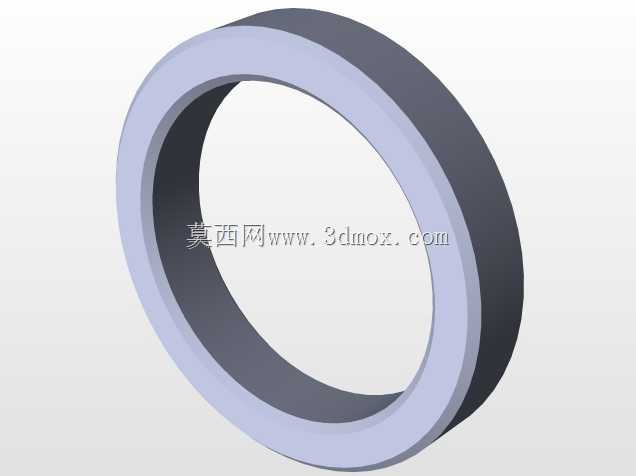

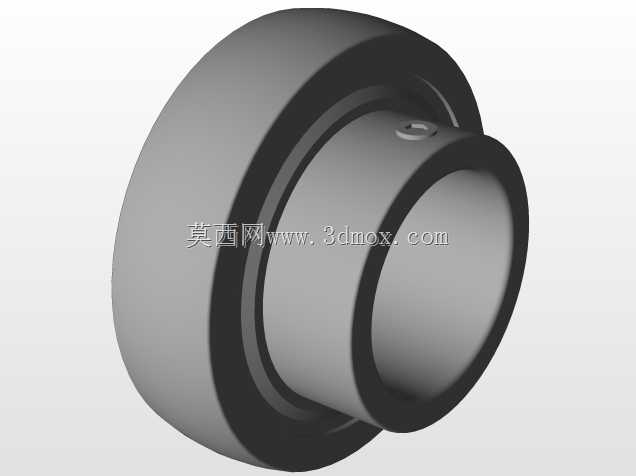

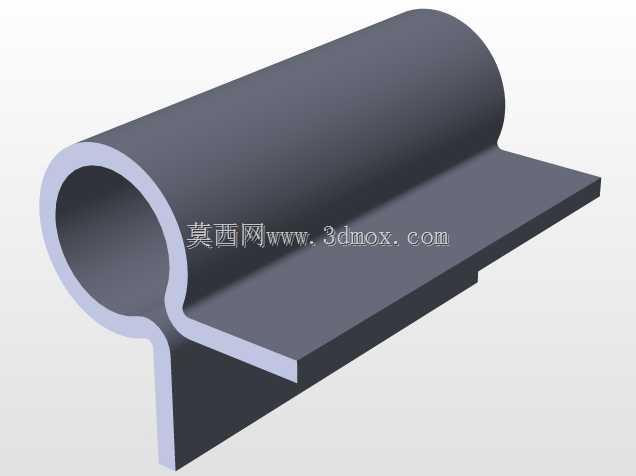

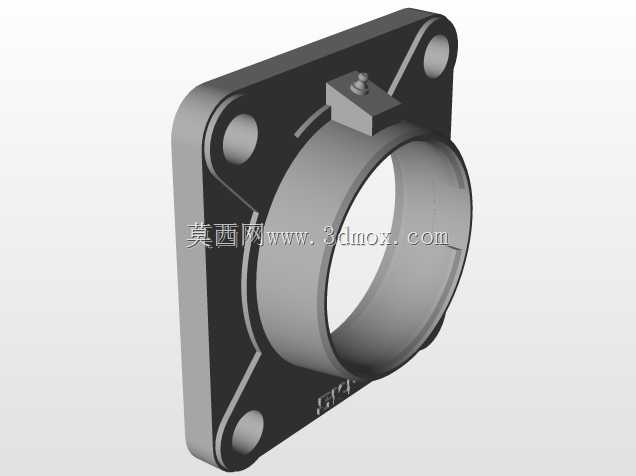

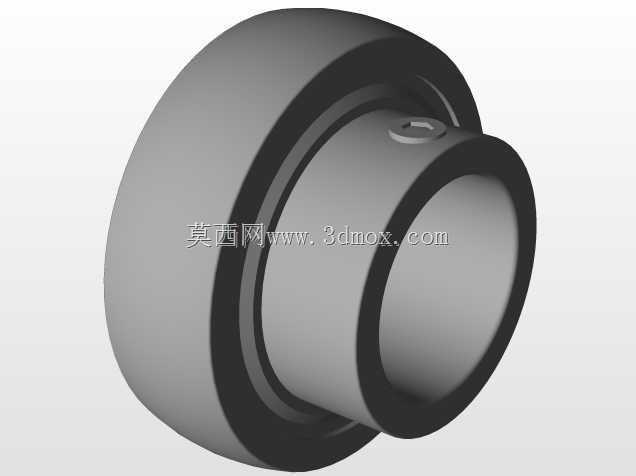

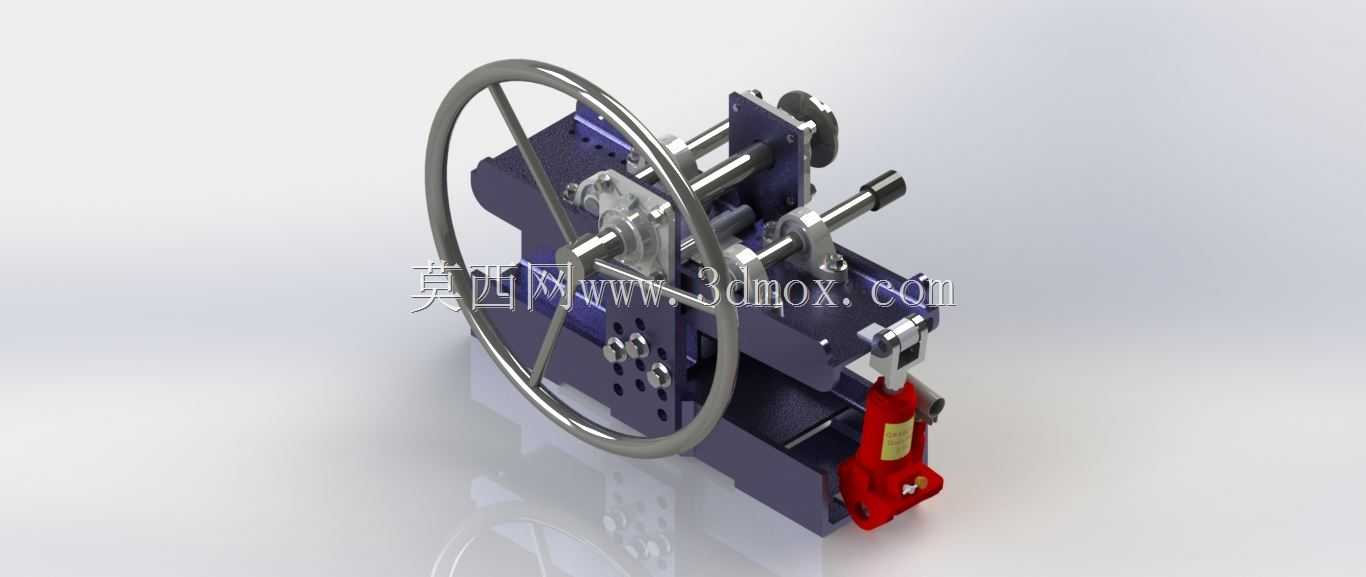

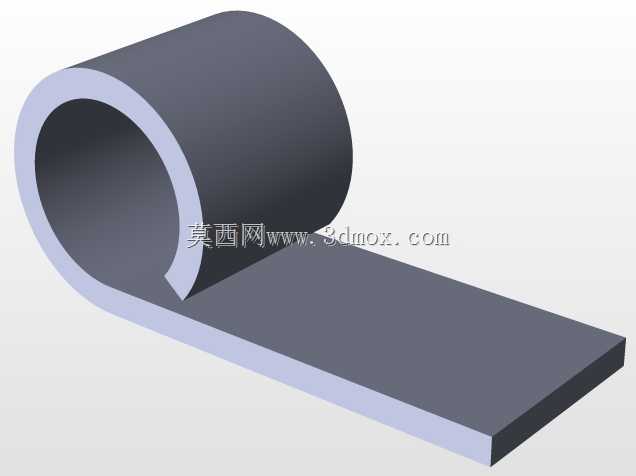

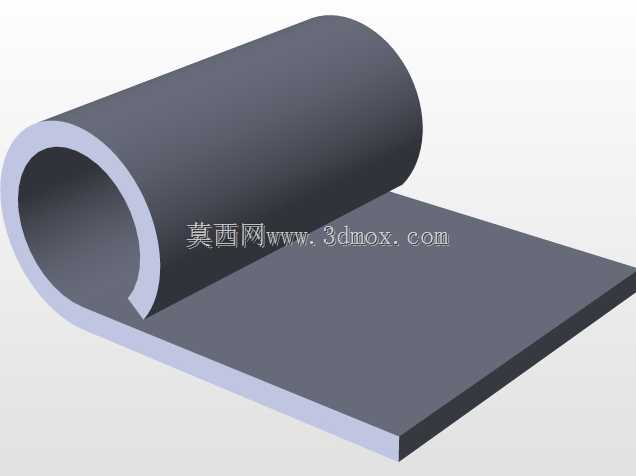

这款手动折弯装置主要面向小型钣金加工场景，适配五金维修门店、个体加工户、实训教学场地以及小批量定制生产的作业需求，可完成薄钢板、有色金属薄板的直线折弯工序，无需外接动力源即可独立完成作业，对作业场地的供电条件没有硬性要求，适合零散分布的户外维修、现场加工类作业场景。设备整体采用卧式布局，核心驱动由上部的大直径手轮完成，手轮通过辐条结构强化操作扭矩传递，操作人员转动手轮即可带动内部传动副运行，配合下部集成的液压助力组件放大输出压力，无需依靠操作人员蛮力即可实现足够的折弯压紧力，大幅降低长时间作业的劳动强度。装置的折弯工位设置有可调式定位挡板，可根据待加工板材的折弯线位置快速调整定位尺寸，适配不同宽度、不同折弯角度需求的薄板加工，折弯模位采用快装式结构设计，可根据加工板材的厚度、折弯R角需求更换对应规格的压模，拓展加工适配范围。设备的主体机架采用一体式铸钢基座搭配加厚侧板结构，所有传动部件均内嵌安装在机架内部，避免加工过程中金属碎屑、杂物进入传动间隙造成卡滞，同时外露的传动部位做了圆角钝化处理，消除操作过程中的剐蹭安全隐患。从安装边界来看，设备整体占地尺寸紧凑，无需额外浇筑安装基础，放置在常规承重工作台面上即可固定使用，底部预留的安装孔位可适配不同规格的工作台装夹，手轮的操作高度符合人体站立作业的舒适区间，操作人员无需过度抬臂或弯腰即可完成全程操作。在设计思路上，这款装置优先平衡了手动操作的轻便性与折弯作业的压力需求，摒弃了传统手动折弯机完全依靠杠杆力施压的结构，通过内置的小规格液压助力单元将手轮输入的扭矩转化为垂直方向的压紧折弯力，既保留了手动设备灵活、低使用成本的优势，又解决了传统手动折弯机加工厚板时压力不足、操作费力的痛点，同时设备的所有调节点位均设置在操作人员易触及的位置，调整折弯参数时无需拆装额外部件，单人即可完成从上料、定位到折弯成型的全流程作业，针对小批量、多规格的薄板折弯加工场景，能够有效替代大型电动折弯设备完成作业，降低小型加工场景的设备投入成本，同时也适合作为教学实训设备，帮助学员直观理解折弯成型的机械传动与压力传递原理。
