CAF25型气动夹头卡盘精密夹持构件

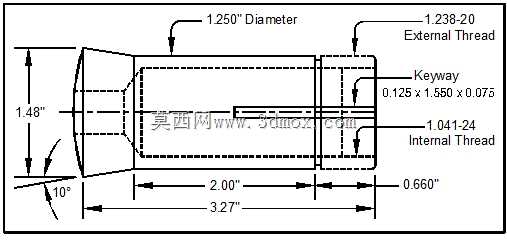

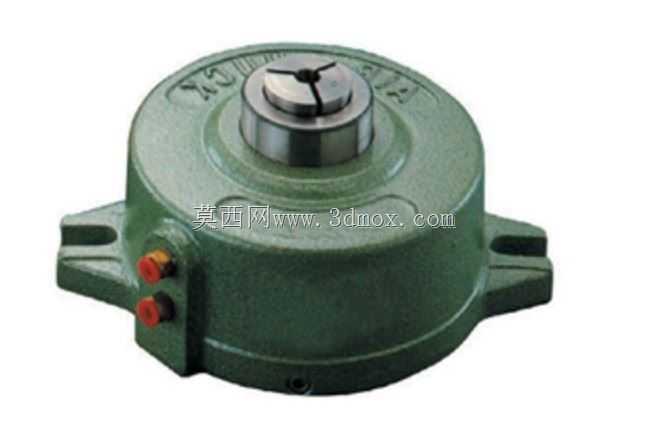

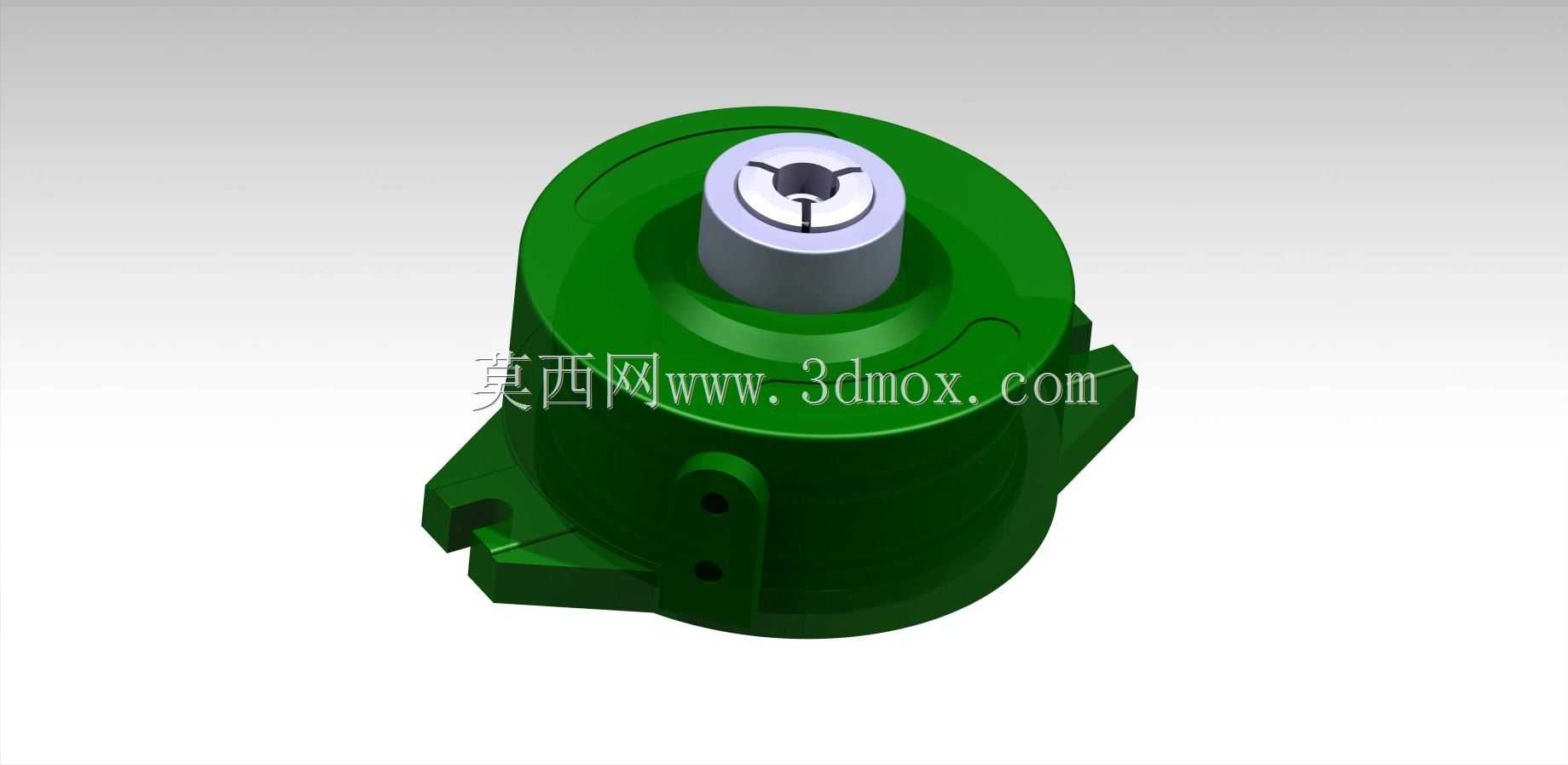

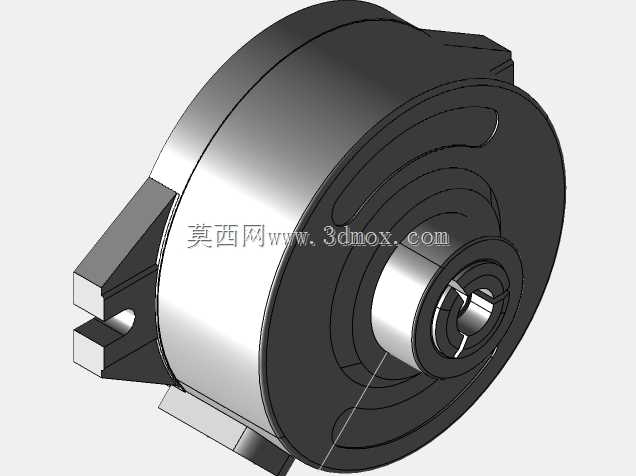

这款CAF25型气动夹头是面向精密机加工场景打造的核心夹持执行构件，主要适配数控车床、仪表车床、小型磨床以及自动化上下料加工单元的工件装夹工序，在小尺寸轴类、套类零件的批量精密加工场景中应用广泛，能够配合自动化产线完成工件的快速夹紧与松开动作，大幅降低人工装夹的劳动强度，同时提升装夹一致性与加工节拍稳定性。从实际用途来看，该夹头依靠气压作为动力源，相较于传统手动卡盘，夹紧力输出稳定可控，可根据不同材质工件的夹持需求调整供气压力，避免薄壁工件装夹变形，同时省去人工扳动卡盘扳手的操作步骤，单工件装夹耗时可缩短至手动装夹的五分之一以内，尤其适合电子五金、小型汽配零件、精密仪表元件的量产加工场景。在功能特性上，该夹头采用内置式气路驱动结构，两个侧置的气嘴分别对应夹紧、松开的气路接口，接入压缩空气后即可驱动内部夹爪完成同步收拢、张开动作，夹头顶部的弹性夹套采用标准化锥面配合结构，夹持重复定位精度可达微米级，能够保证工件装夹后的同轴度要求，满足精加工工序的精度需求；夹头本体采用高强度铸铁材质打造，壳体带有加强筋结构，长期承受夹紧反力与切削振动也不会出现形变，两侧的安装耳座带有固定安装孔，可直接通过螺栓固定在机床工作台或者专用法兰安装面上，安装对位便捷。从设计思路来看，这款夹头采用紧凑化的圆盘式结构设计，整体外形为矮胖型圆柱壳体，最大外径适配25型夹头的通用安装尺寸，整体高度控制在较低范围，能够减少安装后伸出主轴端面的长度，降低加工过程中的切削振动，提升加工刚性；内部的驱动机构采用活塞直推式结构，没有多余的传动连杆，动力传递损耗小，夹紧响应速度快，同时夹套的更换操作便捷，松开顶部锁紧结构即可更换不同夹持孔径的夹套，适配不同直径规格的工件装夹需求，无需整体更换夹头本体，能够降低生产现场的工装投入成本。在安装边界上，该夹头两侧安装耳的孔位间距符合25系列气动卡盘的通用安装规范，底部安装面的平面度经过精密加工，安装后可保证夹头轴线与机床主轴轴线的同轴度要求，侧置气嘴的位置避开了安装固定区域，接气管路后不会与机床其他运动部件产生干涉，整体安装占用空间小，既可以适配新机床的配套安装，也可以完成老式手动卡盘机床的自动化改造升级，替换原有手动装夹结构，快速提升老设备的加工效率。
