2.5英寸西部数字硬盘加工工装夹具

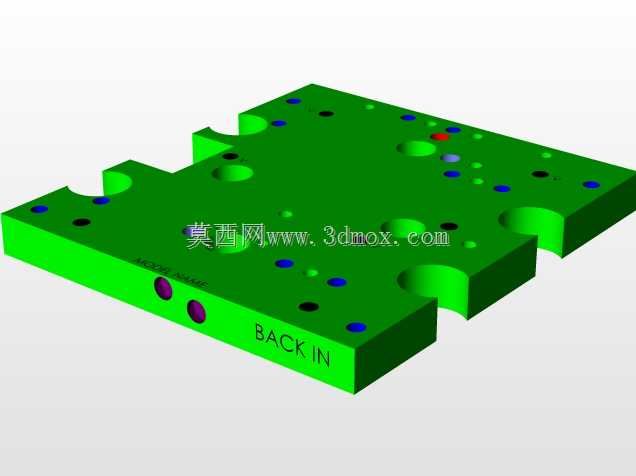

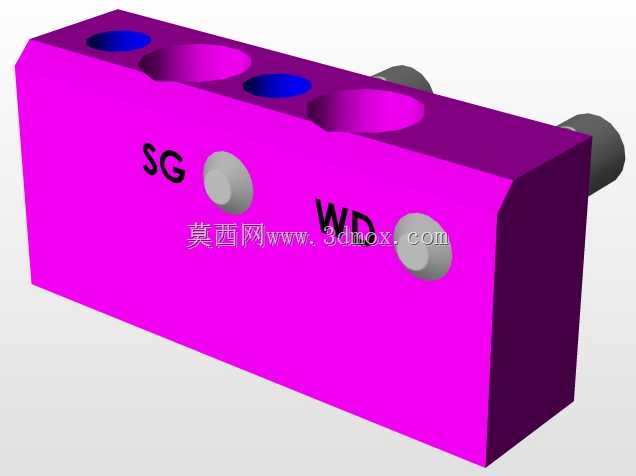

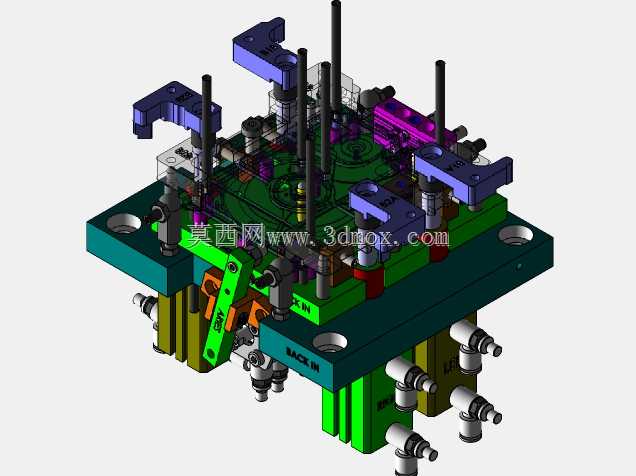

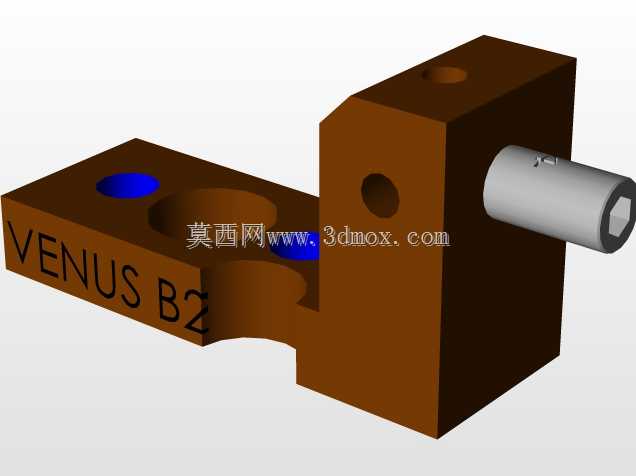

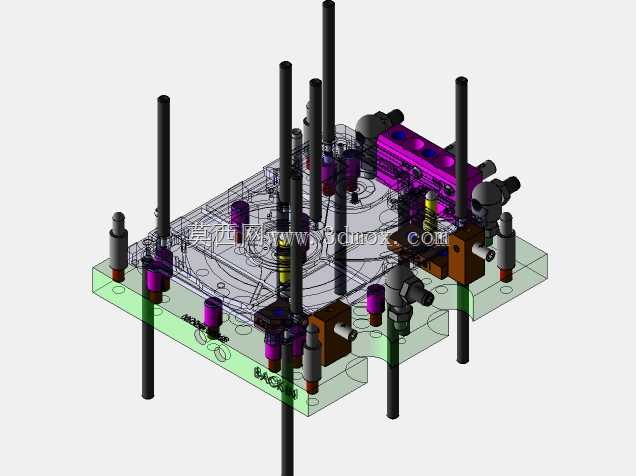

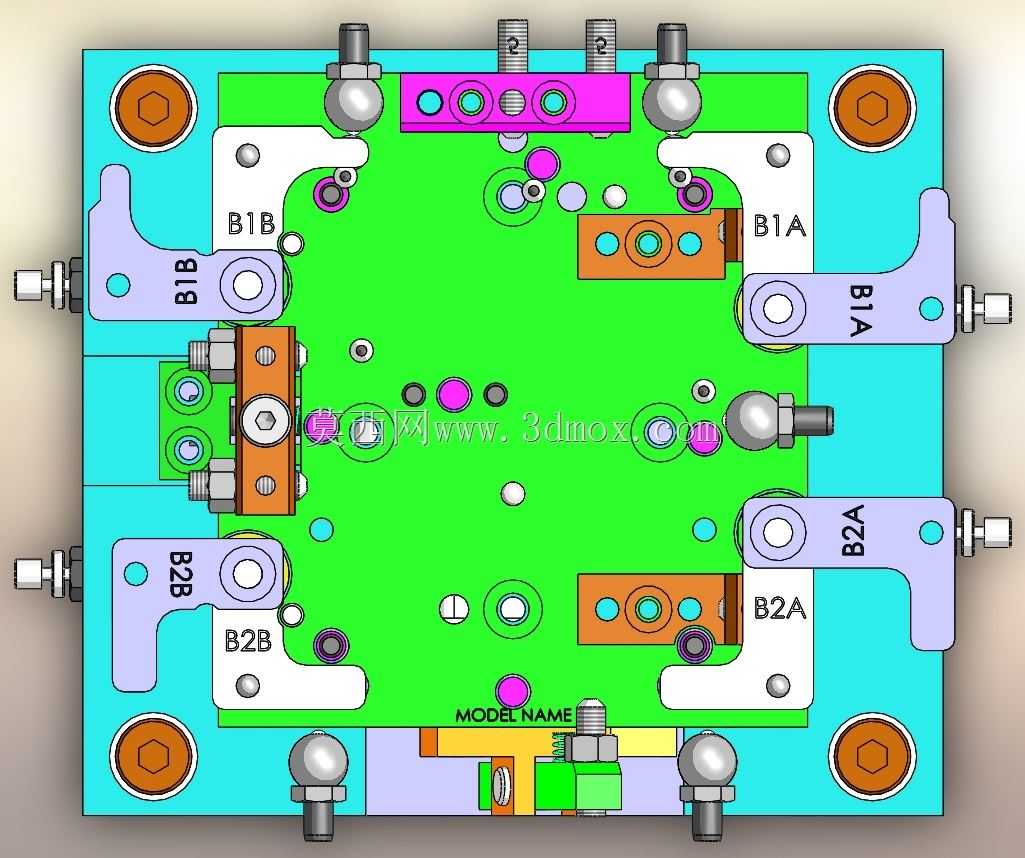

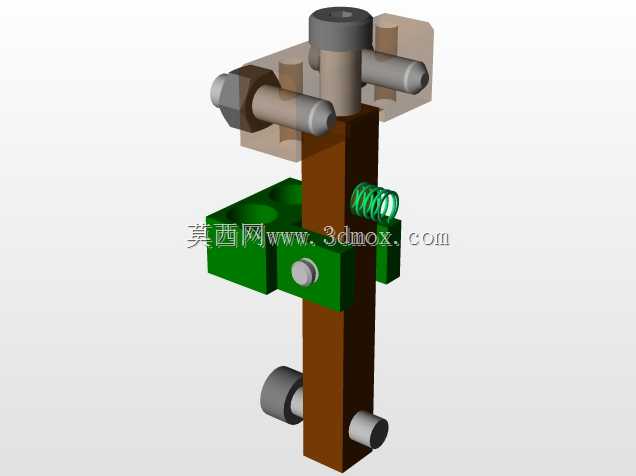

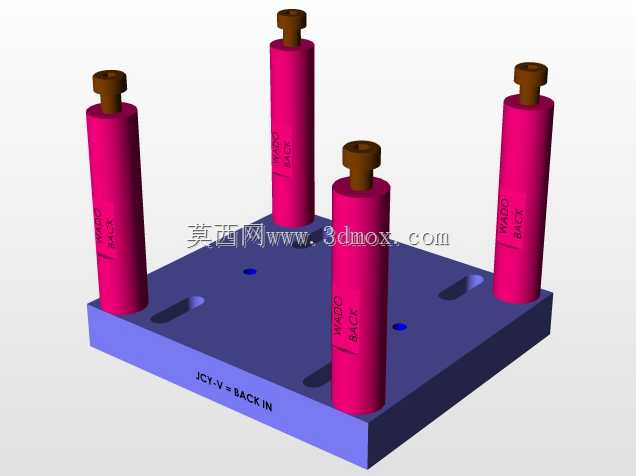

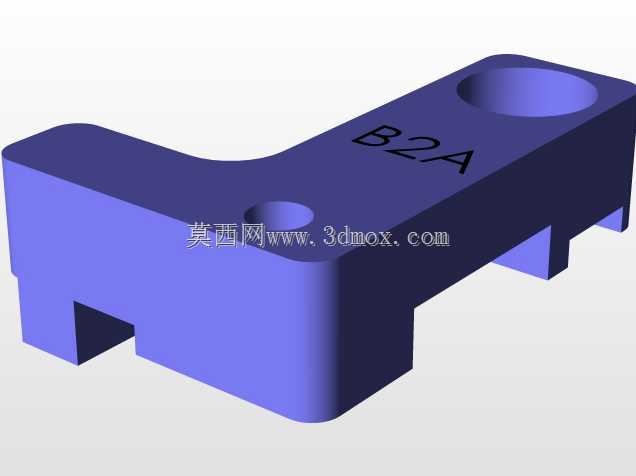

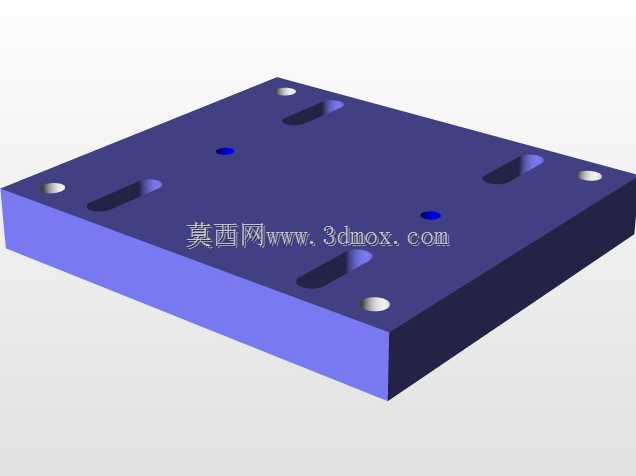

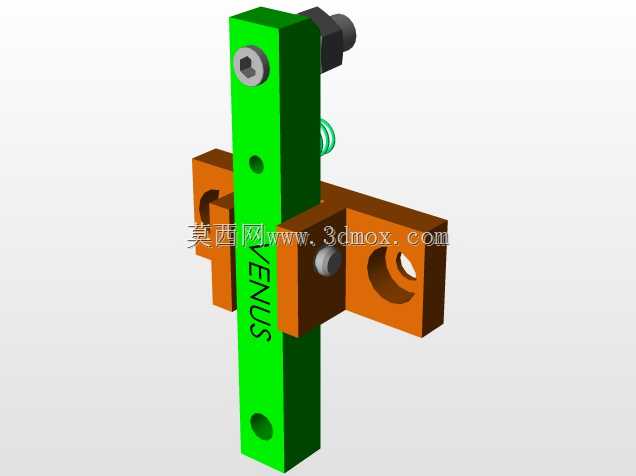

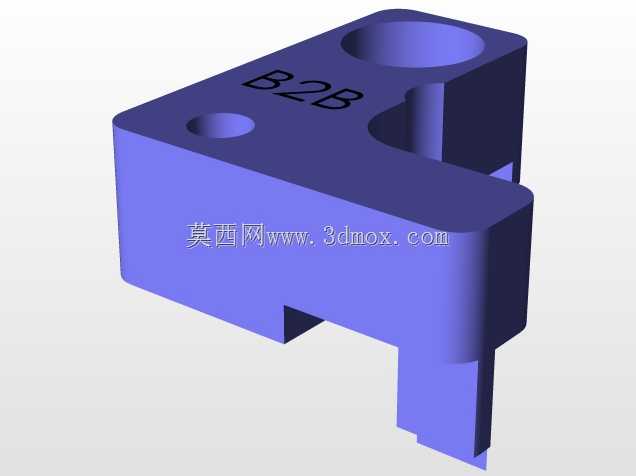

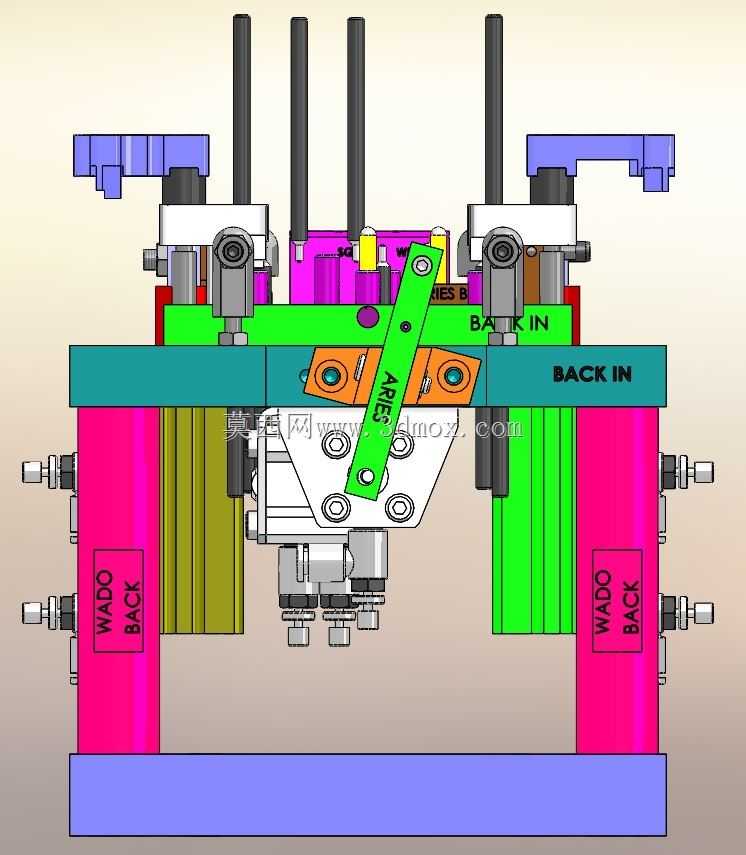

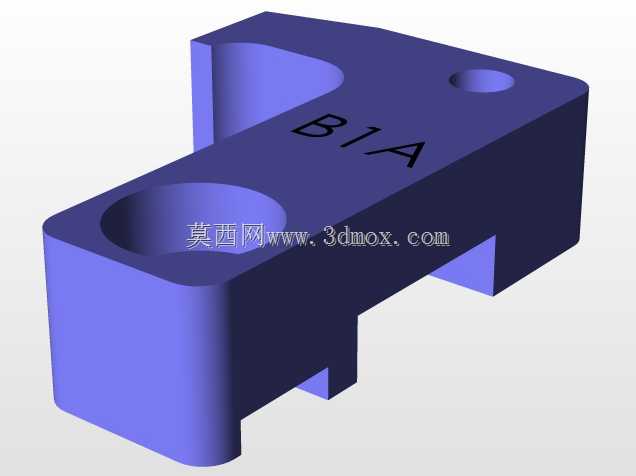

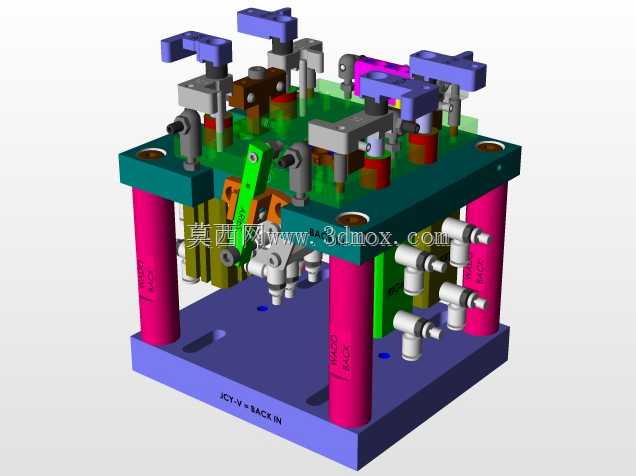

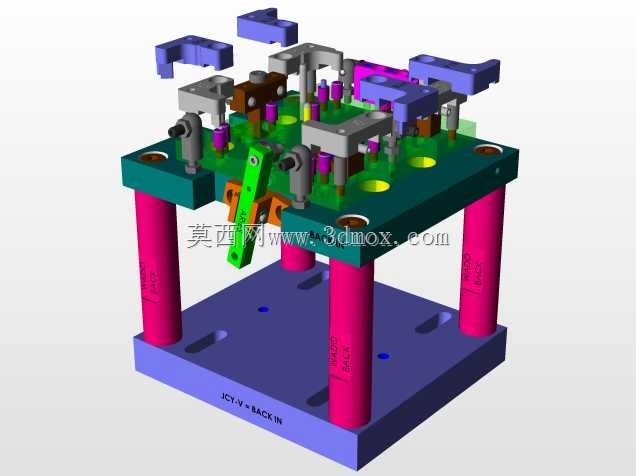

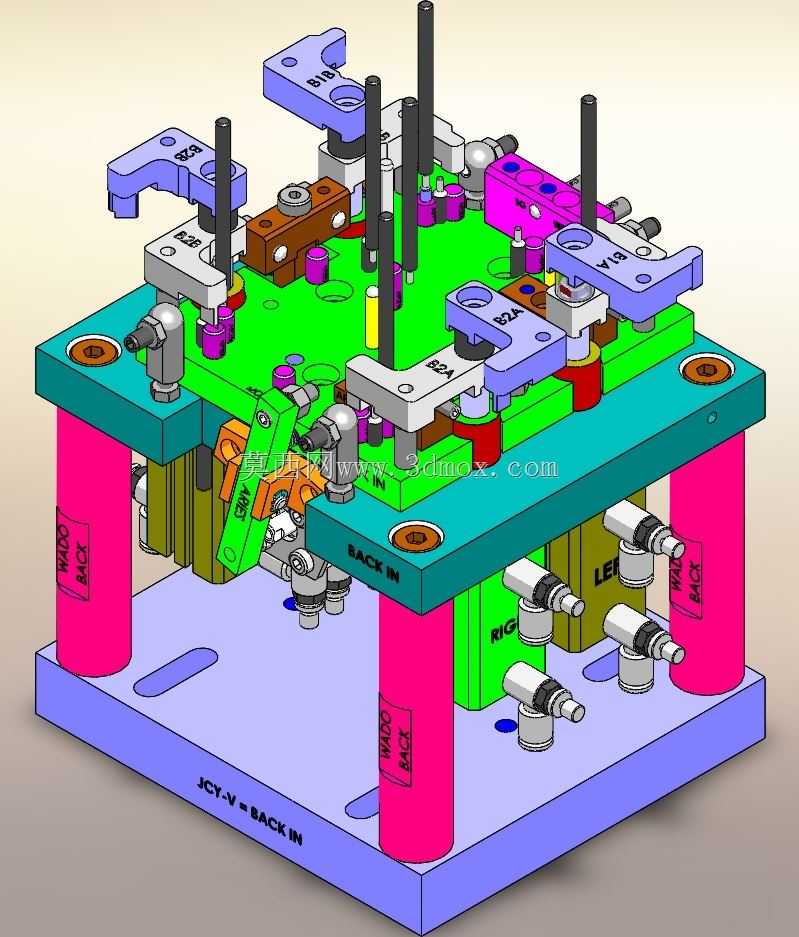

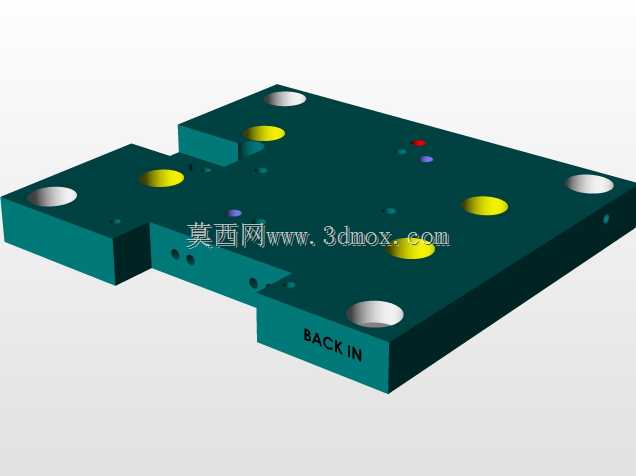

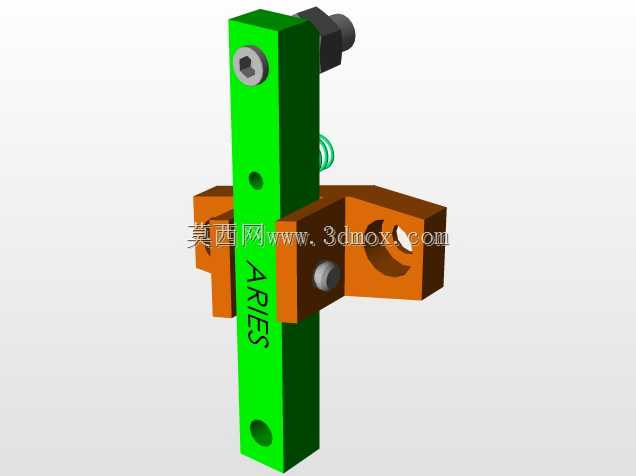

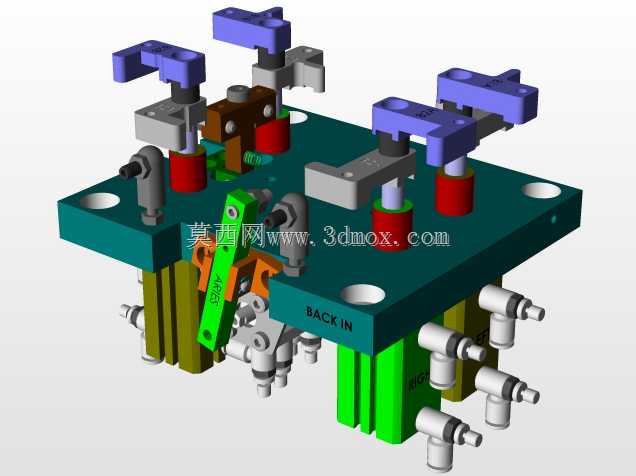

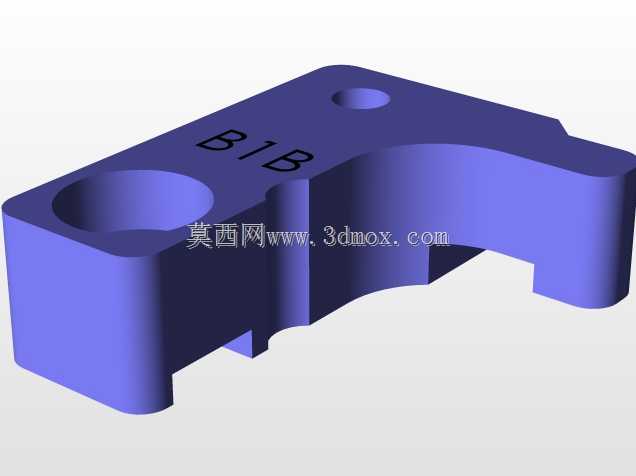

该夹具主要应用于消费电子存储部件的精密机加工生产场景，针对2.5英寸规格西部数字硬盘的壳体、基座类结构件加工工序设计，可在铣削、钻孔、攻丝等多道机加工序中完成工件的可靠装夹定位，适配立式加工中心的作业台面安装需求，能够有效降低工件装夹耗时，提升批量加工过程中的定位一致性，保障硬盘类精密零件的加工形位公差要求。整套夹具采用叠层式立柱支撑结构，底部设置带定位长槽的安装基座，可直接与机床工作台的T型槽配合完成快速固定，四根等高支撑立柱将上层装夹平台抬升出足够的下部操作空间，方便布置气路接头与检测元件，同时预留出刀具走刀的避让空间，避免加工过程中刀具与夹具本体发生干涉。上层装夹平台集成了多组独立的定位夹紧单元，可同时完成多件硬盘工件的同步装夹，每个夹紧单元搭配对应仿形定位块，完全贴合硬盘工件的外形轮廓，限制工件六个自由度的同时避免装夹压伤工件表面，采用的旋转压臂结构可在工件装卸时快速旋开避让，无需完全拆除压紧件即可完成上下料操作，大幅缩短单件装夹的辅助时间。夹具上集成布置的气路接口可配套气动夹紧动力源，实现各夹紧点的同步压紧与松开，保证每个工件的夹紧力均匀一致，避免人工装夹时力度不均导致的工件变形问题，不同颜色的功能模块分区清晰，方便产线操作人员快速识别定位块、压紧件、气路元件的位置，日常维护更换易损件时可快速完成拆装对位。整套夹具的安装边界充分考虑常规立式加工中心的台面尺寸，底部基座的安装孔位适配通用机床的槽距规格，无需额外制作过渡连接板即可完成装机调试，装夹平台上的各定位元件均设置了防呆设计，可避免工件装反导致的加工报废问题，各压紧点的位置均避开了工件的加工区域，保证刀具可一次性完成所有待加工面的走刀作业，减少工件重复装夹带来的精度误差，适配硬盘类精密零件大批量、高精度的加工生产需求，可有效提升产线的加工效率与产品良率。
