电机驱动可旋转焊接工装夹具结构

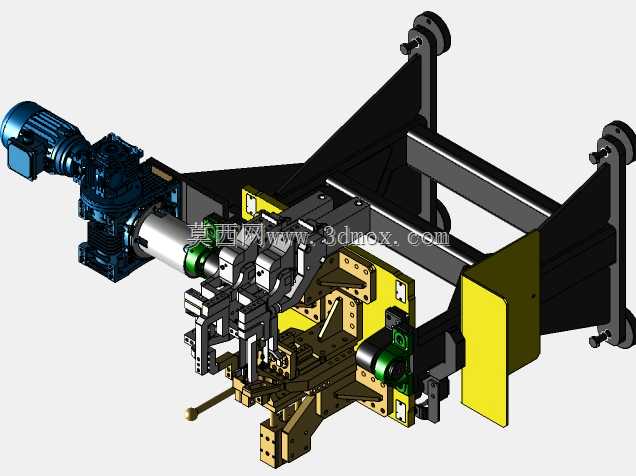

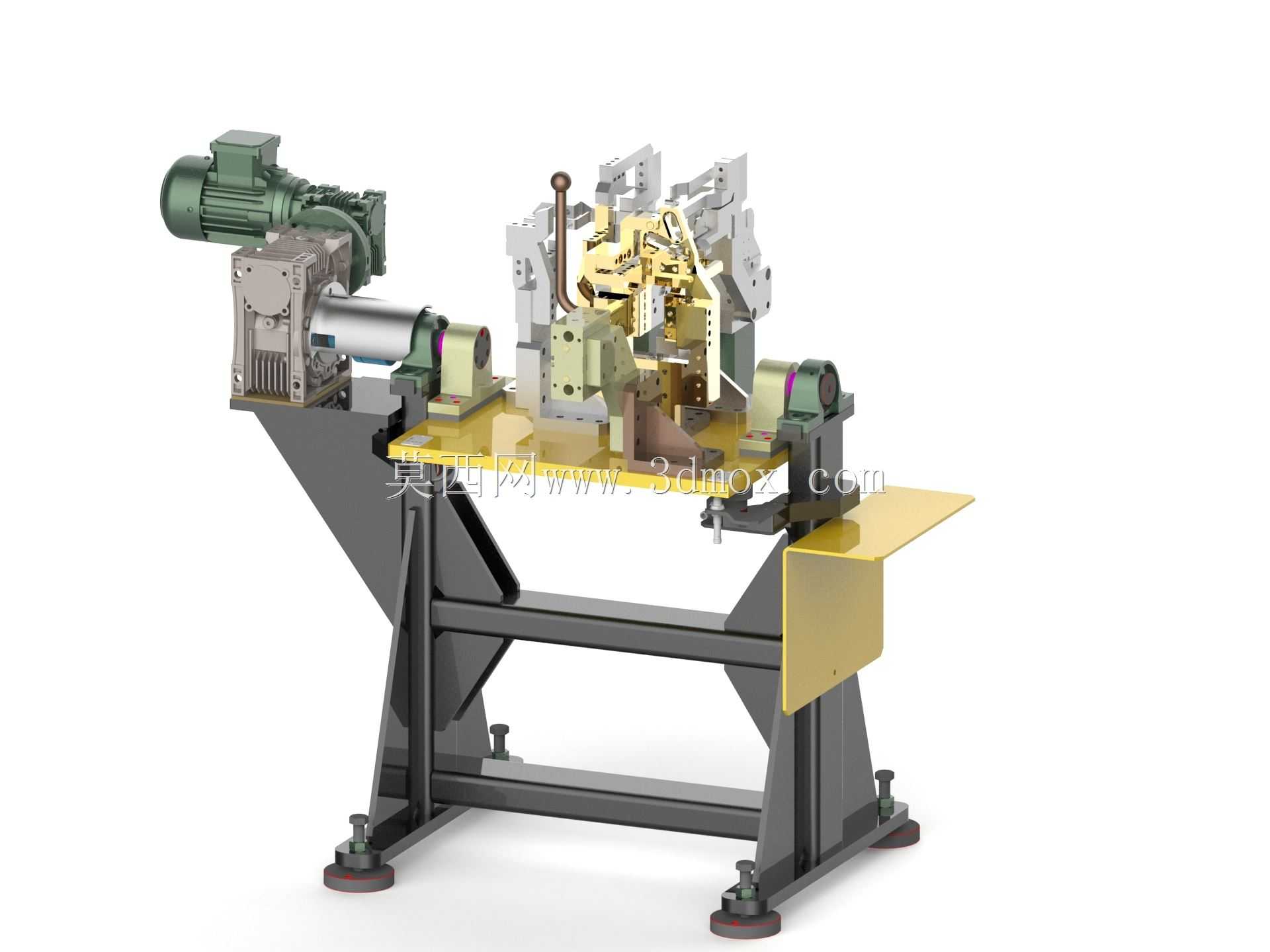

该焊接工装夹具主要应用于金属结构件焊接加工场景，适配中小尺寸异形焊接组件的装夹作业，在汽车零部件、五金结构件、小型工程机械配件的焊接生产线上可直接部署使用，能够替代传统人工持件、简易固定夹具的作业模式，解决异形焊接件翻面困难、焊接角度调整不便、多面焊接需反复拆装的行业痛点。设备实际用途为在焊接作业全程对工件进行稳定夹持定位，同时可根据焊接工位需求带动工件完成定轴旋转，让操作人员无需反复拆卸工件即可完成工件周向不同焊缝的焊接作业，大幅降低焊接过程中的工件装夹辅助时长，减少反复装夹带来的定位误差，提升焊接成型精度与作业效率。产品功能特性上，整套夹具采用卧式回转支撑结构，左侧集成减速驱动单元，可输出低转速大扭矩的回转动力，带动装夹工位平稳旋转，驱动端配置限位结构可在任意旋转角度锁止，避免焊接过程中工件移位；中部装夹区域采用模块化定位设计，配置多组可调定位块、快速压钳与仿形支撑座，可适配对应异形工件的外形定位需求，夹持力稳定且不会对工件表面造成压伤，装夹区域预留焊渣滑落空间，侧面设置挡屑板避免焊渣飞溅进入回转支撑结构；底部机架采用型钢焊接成型的框架结构，支脚配置可调式减震垫铁，可适应车间不平整地面的安装调平需求，机架中部预留足够的操作空间，方便操作人员靠近工位完成焊接作业，右侧延伸设置小型置物台，可临时放置焊接工具、待焊小零件等物品。产品设计思路围绕焊接作业的实际操作需求展开，设计阶段重点考量了整套夹具的质心配平，将回转轴线与装夹后工件的整体质心尽量重合，降低驱动单元的负载，让旋转过程更顺畅，避免偏重导致的旋转卡顿、锁止后移位问题；装夹模块采用快换式设计思路，可根据不同规格的工件更换对应的定位块与压钳，无需改动整体机架与驱动结构即可适配多品种工件的焊接需求，兼顾专用工装的定位精度与通用工装的适配性；整体结构做了抗焊渣飞溅的防护设计，驱动单元、回转配合面都设置了防护挡板，减少焊接飞溅对设备运动部件的损伤，延长设备使用寿命。外形尺寸与安装边界上，整套夹具整体长度约1.4米，宽度约0.8米，高度约1.3米，安装时仅需在地面预留1.6米长、1米宽的操作空间即可，设备底部四个垫铁的安装固定孔位间距为1.1米长、0.6米宽，可直接通过膨胀螺栓固定在车间硬化地面上，无需额外做复杂的基础施工，接入车间常规工业供电即可驱动回转单元运行，部署门槛低，适配多数中小规模焊接加工车间的工位布局需求。
