双工位倾斜式焊接定位工装夹具

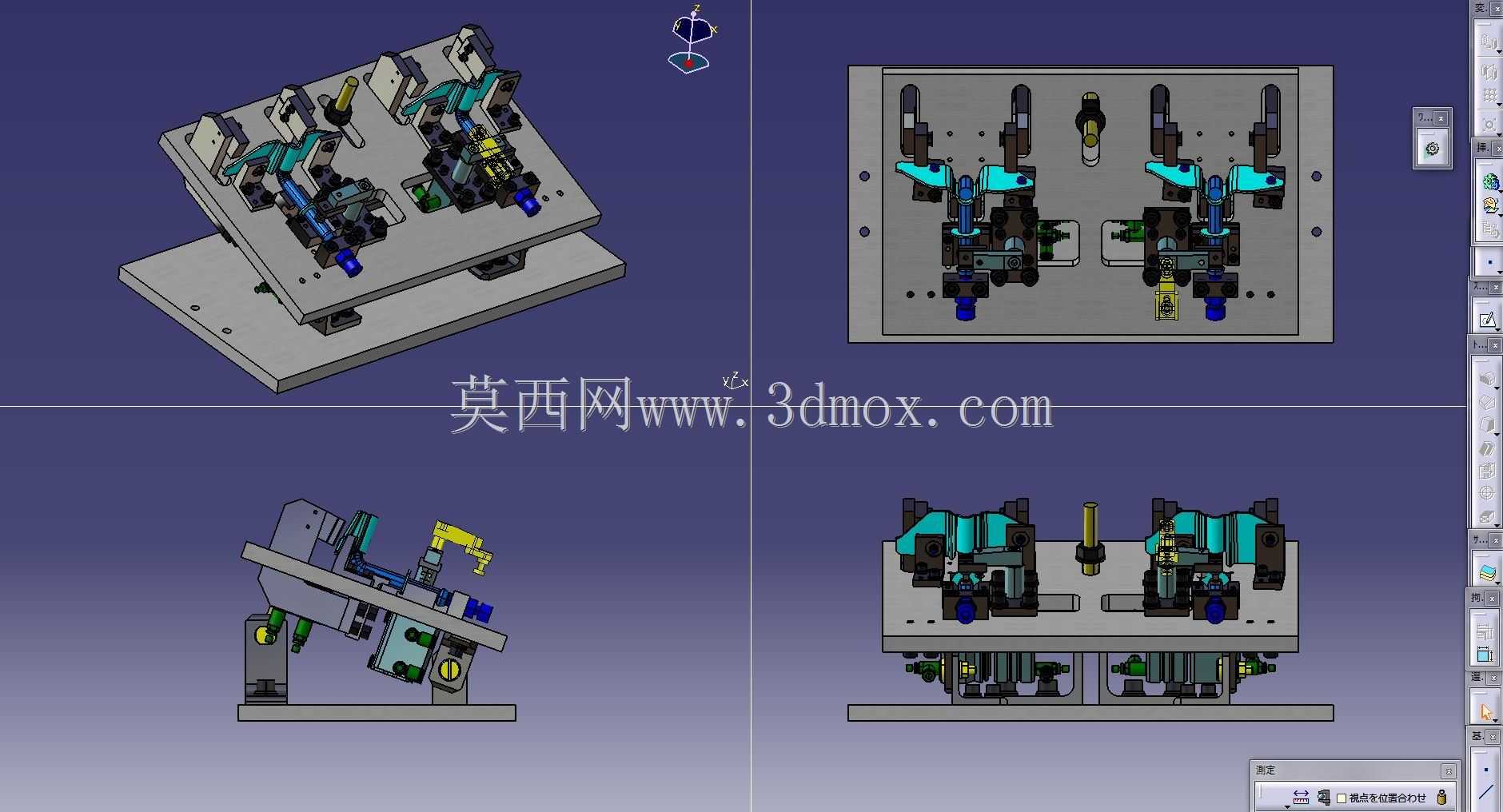

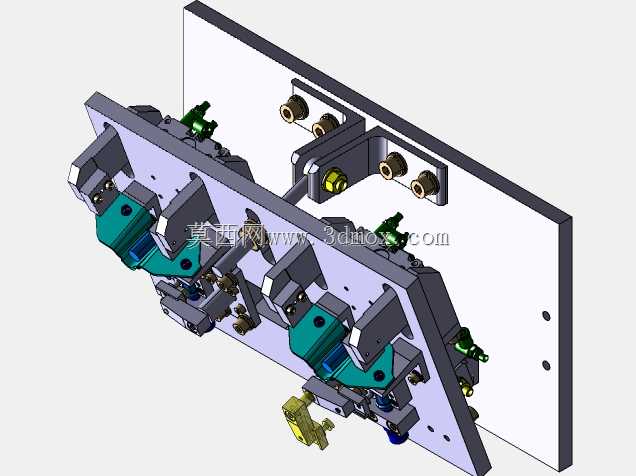

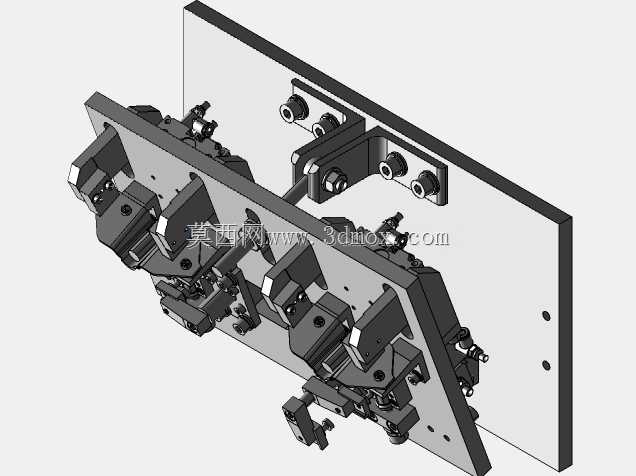

这款焊接定位工装主要应用于金属构件焊接加工场景，针对小型异形结构件的焊接工序设计，能够在焊接作业过程中为待焊工件提供稳定的定位支撑与可靠夹紧，避免工件在焊接热变形、外力触碰下出现位置偏移，有效保障焊缝位置精度与整体焊接成型质量，降低后续焊后校形的工作量，适配批量焊接生产的工位作业需求。工装采用双工位对称布局设计，两个独立装夹区域可同时完成两组工件的装夹固定，作业人员可在一侧工位完成焊接操作后，直接转向另一侧工位进行下一组工件的焊接作业，减少单工位装夹等待的空程时间，提升单工位的作业流转效率。整体底座采用加厚平板式结构设计，底部预留有标准化的安装固定孔位，可直接通过螺栓锁紧固定在焊接工作台面或者变位机安装面上，安装边界规整，不需要额外定制过渡连接支架即可完成工位部署，底座的承重结构经过加强处理，能够承受焊接过程中的焊枪作用力、工件装夹冲击力，长期使用不会出现底座变形翘曲的问题。装夹模块采用倾斜式安装布局，将待焊工件的焊缝位置调整到便于焊枪 reach 的作业角度，作业人员不需要长期保持俯身或者抬臂的别扭姿势即可完成整条焊缝的焊接操作，降低长时间焊接作业的劳动强度。每个装夹工位都配置了多组独立的压紧机构，包含快速夹钳、定位挡块、支撑顶柱三类结构，定位挡块根据待焊工件的外形轮廓做了仿形设计，工件放置到工位上后可直接贴合挡块完成初定位，不需要反复测量调整位置；快速夹钳采用杠杆式压紧结构，操作手柄的施力行程经过优化，单手即可完成夹紧与松脱操作，压紧头采用耐高温的硬质合金材质，长期接触焊接飞溅也不会出现压头凹陷、粘连焊渣的问题；支撑顶柱可根据工件的局部结构差异调整伸出高度，对工件的悬空薄弱部位提供辅助支撑，避免焊接过程中工件局部受热出现下凹变形。工装的所有活动连接部位都做了防焊渣遮挡设计，在夹钳的铰接缝隙处加装了耐高温防护挡板，避免焊接飞溅进入铰接缝隙造成夹钳卡滞，日常维护只需要定期清理表面焊渣即可，不需要频繁拆解加注润滑脂。整体结构没有冗余的复杂传动部件，所有功能模块都采用外露式布局，出现夹紧部件磨损时可直接快速更换备件，不需要对整个工装进行拆解维修，能够适配车间长期连续焊接生产的使用需求，保障焊接工序的作业稳定性与产品一致性。
