带钢缆连接结构的液压锻压执行装置

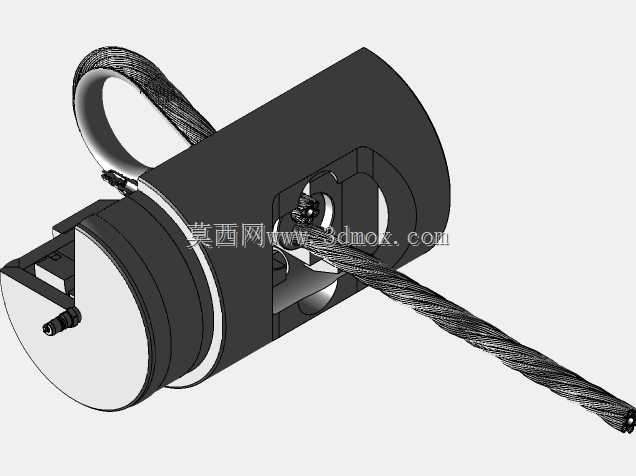

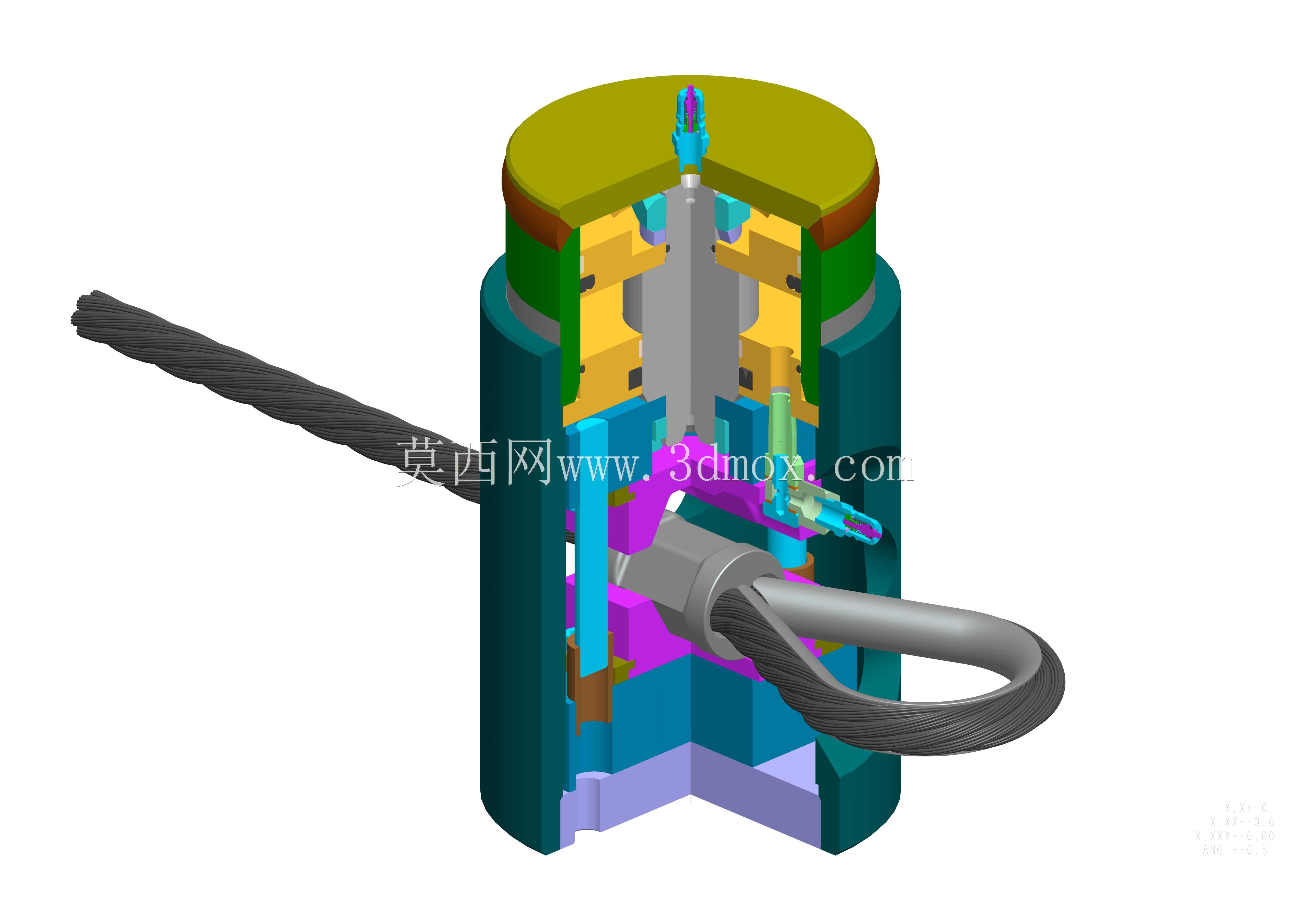

该液压锻压执行装置主要应用于金属锻造成型、索具压接紧固、重型构件压装作业场景，在五金索具加工、船舶缆绳固定、矿山重型吊具制备、金属毛坯锻打生产线中承担核心施压作业功能，可通过液压力输出稳定的大吨位静压力，完成金属件塑性变形、钢缆端头锁套压合、过盈配合构件压装等实际作业，相比传统机械锻压结构，施压过程更平稳，压力输出可调范围更广，作业过程无强烈冲击噪音，适配多种需要持续保压的压合作业需求。从功能特性来看，该装置采用集成式液压油缸作为动力核心，内部设置多级密封结构与承压导向组件，可承受高压油液作用下的轴向推力，侧部预留的钢缆穿接结构可直接将待压接的钢缆端头送入施压工位，无需额外配置工件夹持工装，端部的环形吊环结构既可以作为钢缆压接后的受力连接端，也可作为装置本身的吊装搬运着力点，方便在车间内灵活移位适配不同工位的作业需求。设计思路上，整体采用同轴式布局，将液压活塞、承压模腔、导向套、密封组件沿中心轴线依次排布，最大限度缩小装置的径向尺寸，内部不同功能的零件采用差异化材质设计，与高压油液接触的缸体部分采用高强度耐磨钢材，密封沟槽处做倒角钝化处理避免割损密封件，直接承受压合力的模腔部分采用高硬度合金工具钢，可反复承受压合作业的冲击力而不发生变形，钢缆穿入通道做圆弧过渡处理，避免钢缆外层钢丝在穿入过程中被棱角刮损，影响后续索具的整体承重强度。外形尺寸与安装边界方面，该装置整体为立式圆柱结构，径向最大尺寸为缸体外径，轴向尺寸覆盖顶部进油端到下部承压底座的总高度，侧部钢缆接入方向无突出的尖锐结构，安装时仅需固定底部承压底座，预留侧部钢缆穿入的操作空间即可，顶部液压油口可直接对接标准液压管路，无需额外设计转接法兰，整体安装边界紧凑，可直接集成到现有锻压生产线、索具加工工位中，也可单独搭配独立液压站作为小型压合作业设备使用，适配多种不同的现场安装条件。
