手动杠杆螺旋施压工装结构设计

该款杠杆螺旋施压装置主要面向小型零部件压装、薄材校平、小尺寸工件铆接等轻载施压作业场景，常见于五金维修工位、小型五金加工车间、教学实训实验室以及产品打样环节，可替代重型液压压力机完成小吨位的精准施压作业，无需外接动力源即可独立完成操作，适配无稳定供电的野外临时维修、流动加工等特殊作业场景。

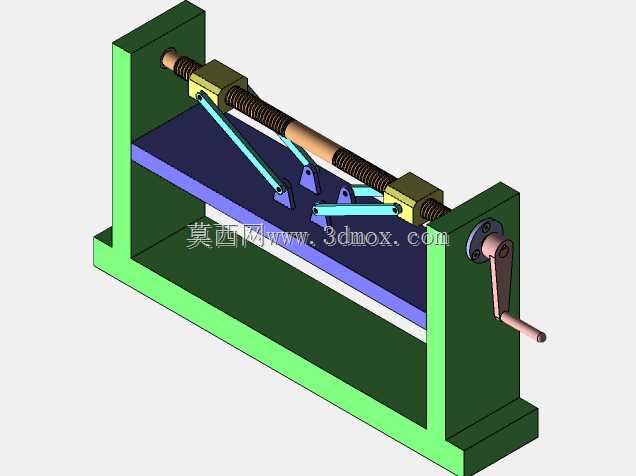

设备核心功能依托螺旋传动副与杠杆增力结构的组合实现，操作人员转动端部手摇柄即可驱动横向布置的传动丝杠转动，丝杠上配对的两个滑动螺母会随丝杠转动沿轴向同步相向或反向移动，螺母与下方施压平台之间通过对称布置的铰接杠杆组连接，当两个螺母相向移动时，杠杆组会将丝杠的水平轴向推力转化为垂直向下的压合力，带动施压平台平稳下行完成施压动作；反向转动手摇柄时，螺母反向移动即可带动施压平台抬升复位，整体传动过程平稳无冲击，施压行程可通过手摇转动圈数精准控制，可适配不同厚度工件的施压需求。

设计过程中优先考虑了手动操作的力传递效率，采用对称双杠杆布局平衡单侧受力，避免施压过程中平台偏载卡滞，丝杠选用梯形传动螺纹，具备良好的自锁性能，施压到位后无需额外锁止机构即可保持施压压力，防止平台回弹引发安全隐患。整体框架采用双侧立式支撑加底部安装底座的门型结构，两侧立板与底座为一体式刚性连接，可承受施压过程中的反向支撑力，避免框架变形影响施压精度。

安装边界方面，设备整体为台式布局，底部底座预留有标准安装孔位，可直接固定在常规工作台面上使用，无需额外浇筑基础；横向丝杠两端通过带座轴承固定在两侧立板上，转动阻力小，手摇操作省力；施压平台的工作面做了平面度处理，保证施压时工件受力均匀，两侧立板内侧设置有导向限位结构，限制平台的横向窜动，保证上下动作的直线度。整体结构无复杂液压、气动元件，维护成本极低，日常仅需定期给丝杠传动副、铰接点加注润滑脂即可长期稳定使用，操作门槛低，无需专业培训即可快速上手完成施压作业。
