立式带散热槽密封防护机箱外壳设计

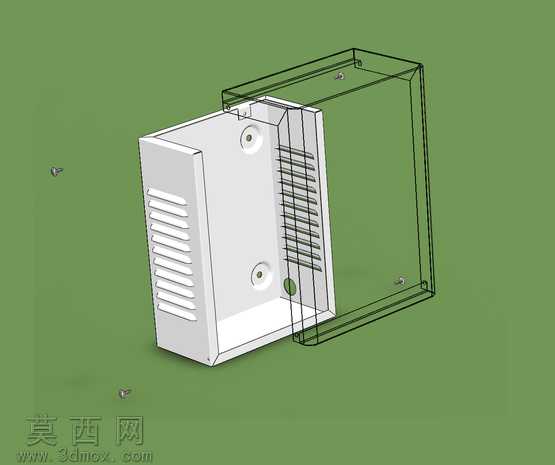

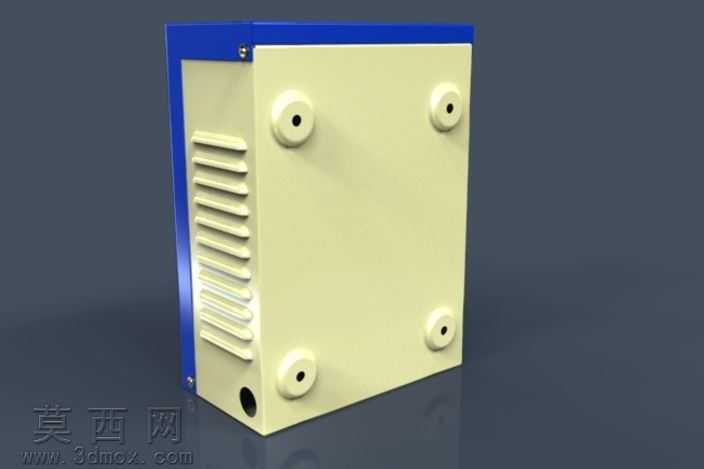

本作品为立式密封防护机箱的三维建模设计，整体采用方正立式长方体构型，在建模阶段优先考量壳体的结构强度与装配密封性，通过三维软件的实体建模功能完成整体壳体的基础轮廓搭建，对箱体的边角做了圆弧过渡处理，既避免尖锐边角带来的安装磕碰风险，也能提升壳体整体的抗形变能力，减少应力集中问题。在细节结构设计上，箱体正面设计了多道平行排布的横向散热槽，建模时对散热槽的凸起高度、槽间间距做了参数化设定，既保证壳体外部空气能够通过槽体间隙与内部形成对流，带走设备运行产生的热量，又不会因为开槽过大破坏壳体的整体防护性能，散热槽的边缘同样做了微小倒角处理，避免钣金加工过程中出现锐边毛刺。箱体的开合连接位置设置了两处固定锁孔，分别位于正面的上下对角位置，建模时预留了标准紧固件的安装孔位，保证箱门与主体闭合后能够牢固锁止，同时在箱体的拼接接缝处预留了密封胶条的安装槽位，可适配常规橡胶密封胶条，提升壳体的防尘防水能力。材质与渲染阶段，为壳体赋予了哑光白色金属烤漆材质，调整材质的粗糙度参数模拟真实钣金喷塑后的细腻哑光质感，没有多余的反光干扰，能够清晰展现壳体的结构线条；背景选用低饱和度的橄榄绿色，通过光影调整突出箱体的立体轮廓，对散热槽的凹凸结构做了光影强化，让槽体的层次感更加清晰直观。设计思路上，这款机箱定位为小型工业设备的外置防护壳体，整体尺寸紧凑，立式构型能够有效减少桌面或安装面的占用面积，规整的外表面也方便后续张贴设备标识、参数铭牌，全封闭的主体结构搭配定向散热槽，能够适配多数对防护等级有一定要求的小型工控、电子设备的安装需求，建模过程中所有的安装孔位、壁厚参数都参考了常规钣金加工的工艺标准，保证模型导出后能够直接用于生产加工的参考，壳体的内部预留了充足的元器件安装空间，可根据实际使用需求调整内部安装支架的位置，具备较强的通用性。
