45度斜角转弯零件输送线结构设计

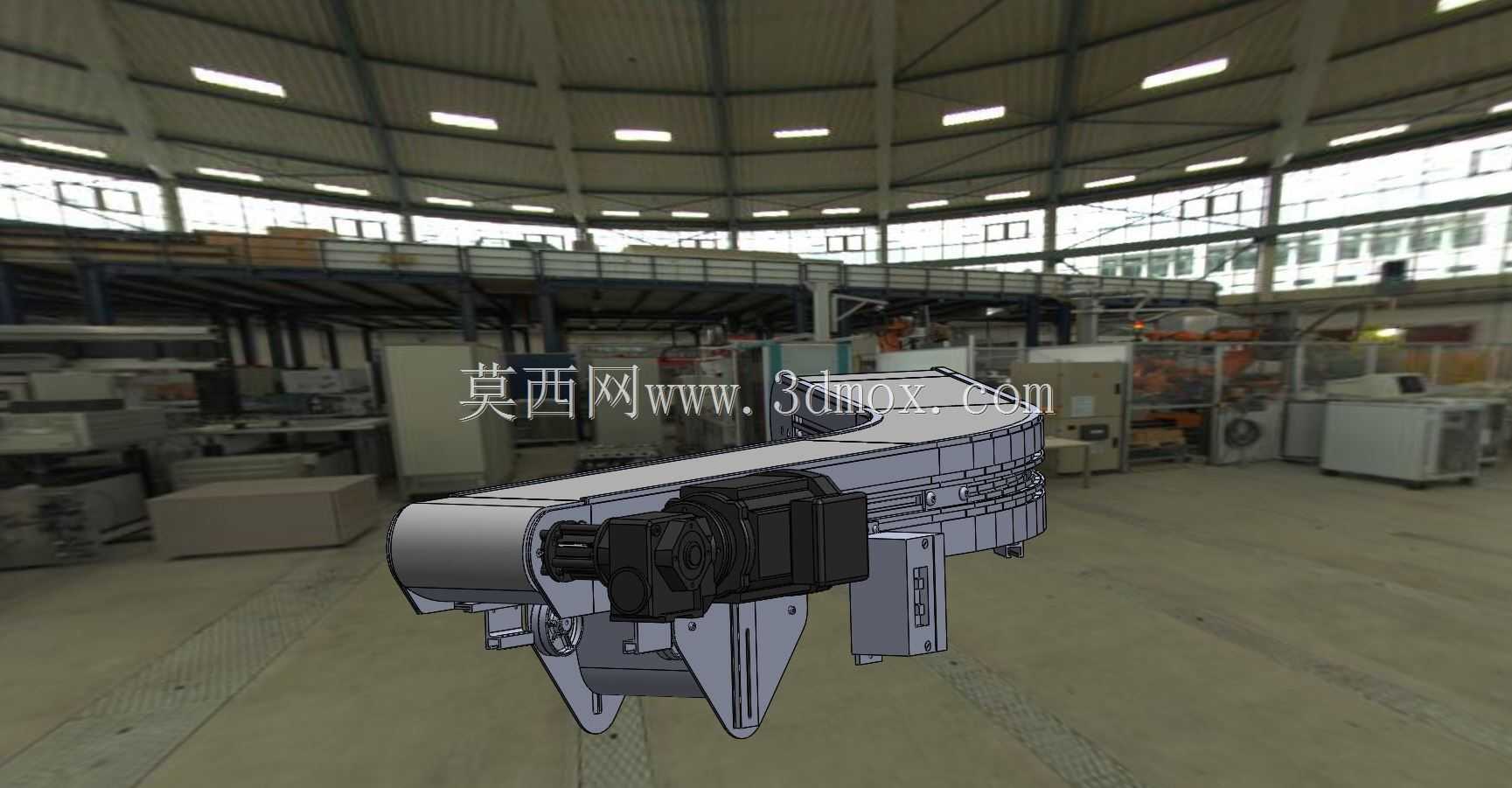

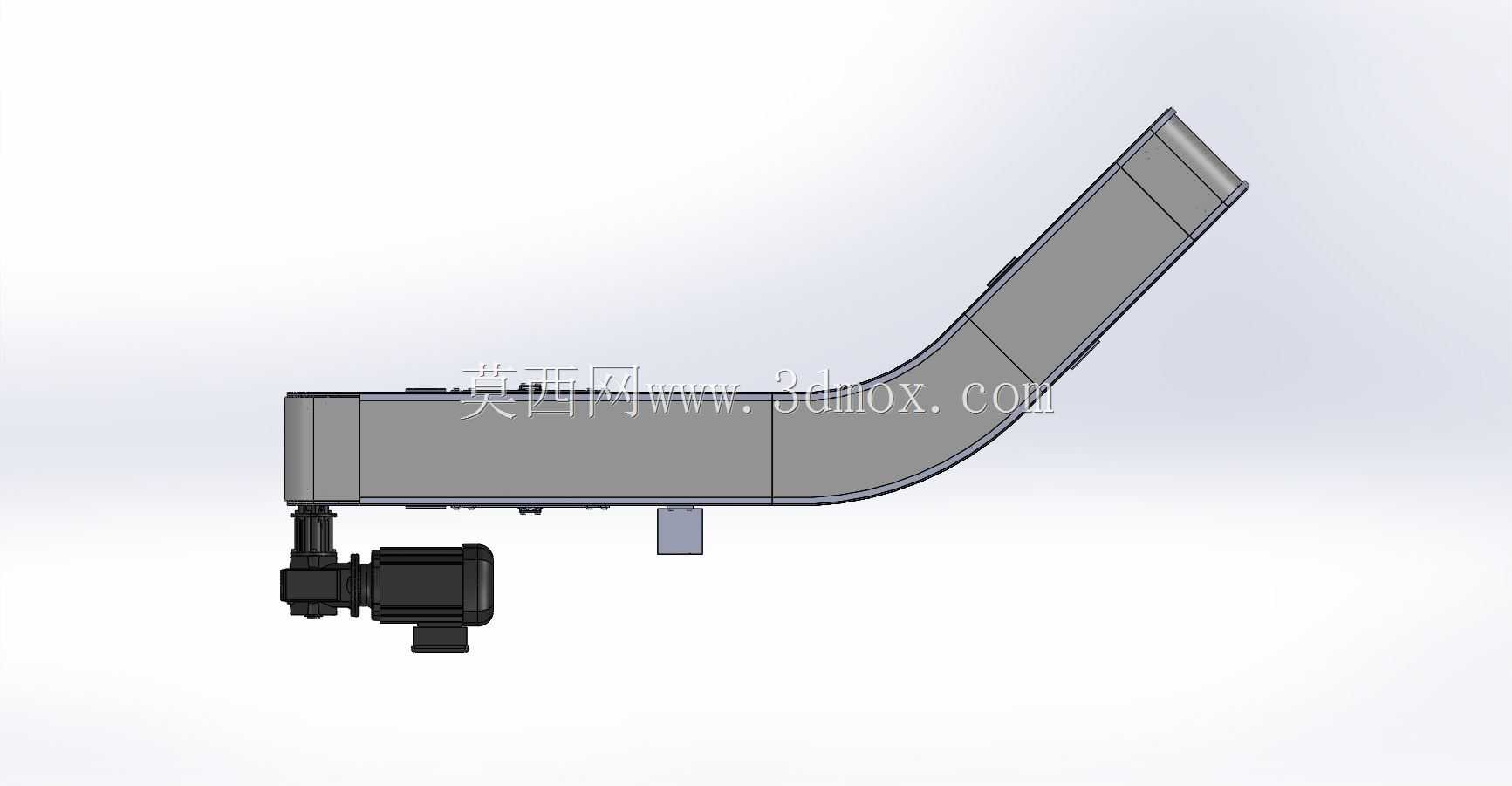

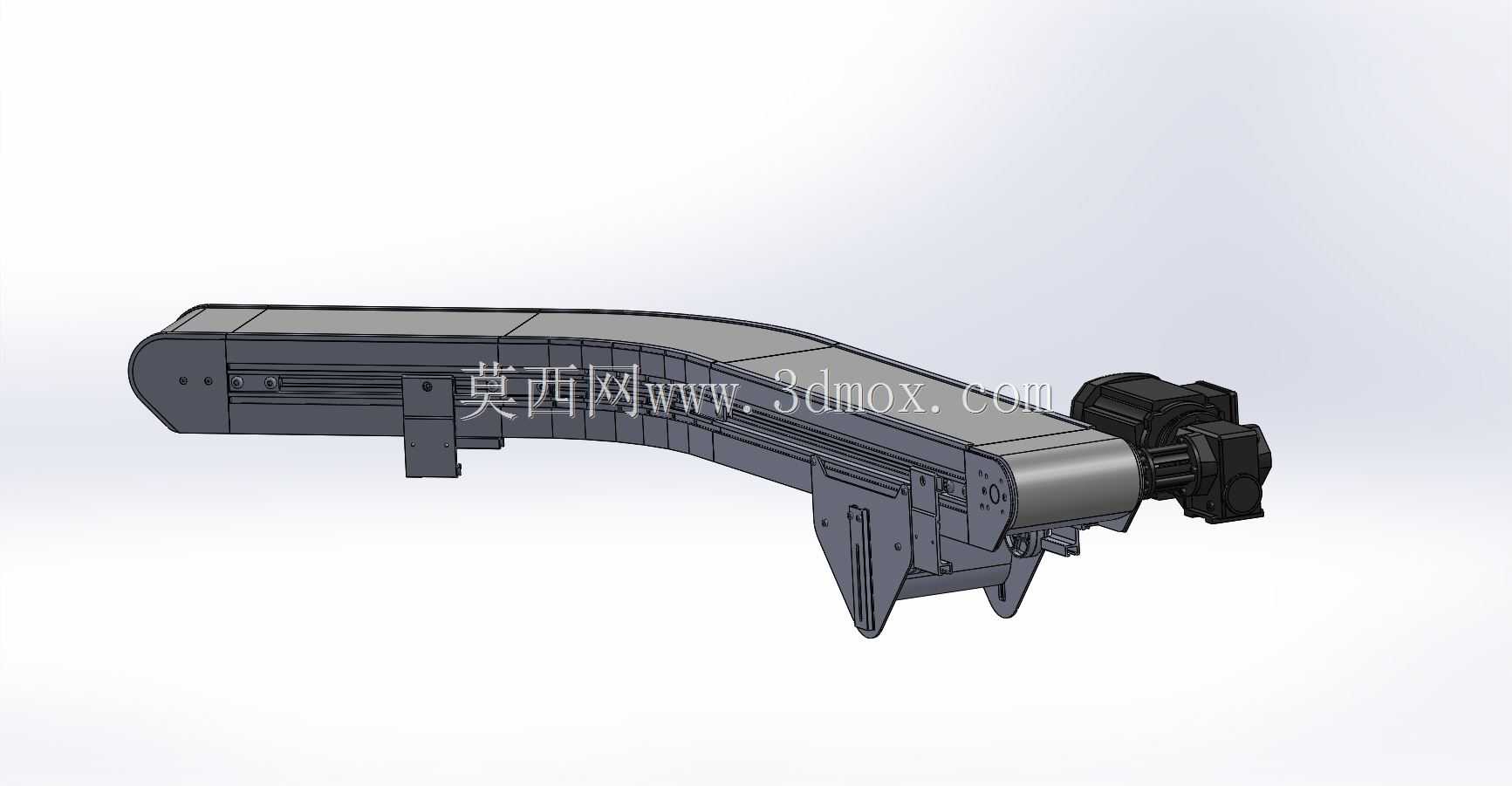

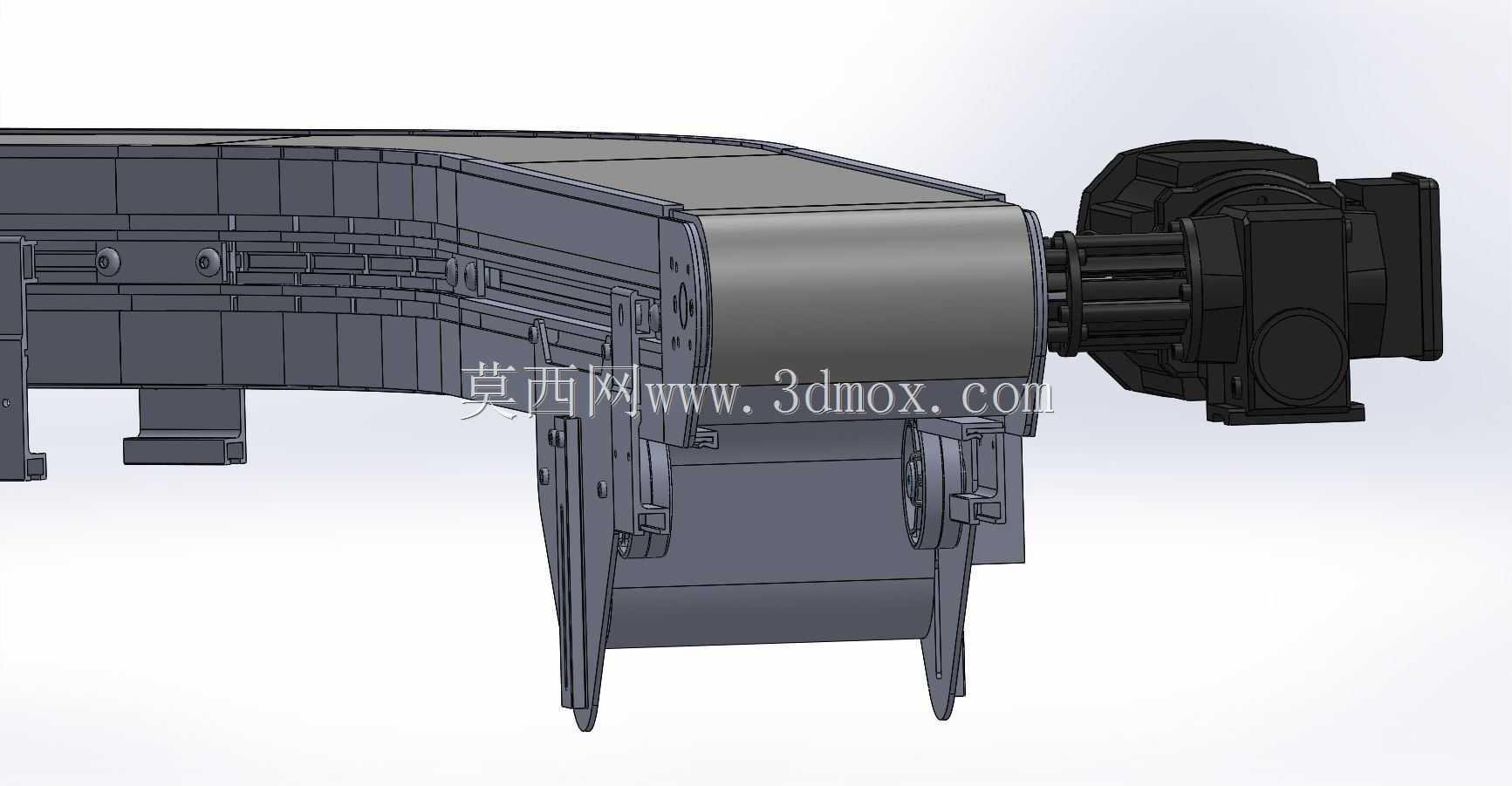

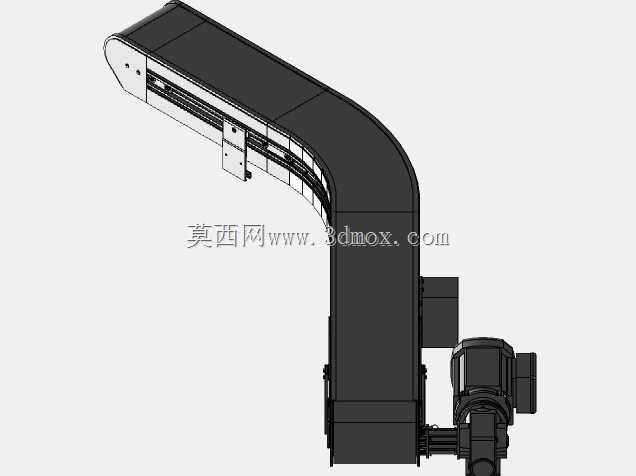

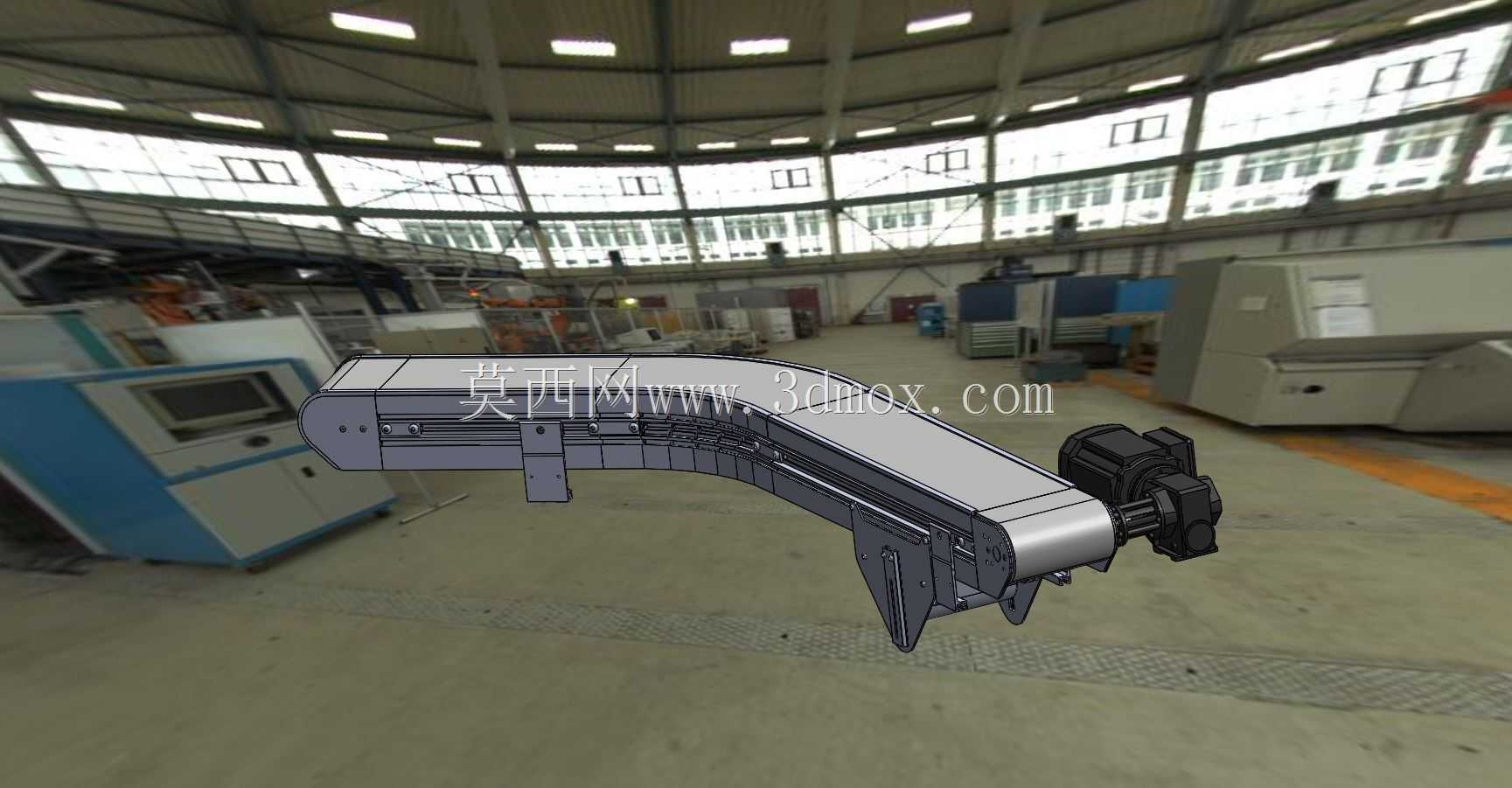

这款45度斜角转弯零件输送设备，主要应用于电子元器件装配、小型五金零件加工、包装产线等需要转向衔接的生产场景，可在有限的车间空间内完成产线布局的转向过渡，避免直线输送带来的空间浪费，适配多工序串联的紧凑型生产线布局，能够平稳输送小型轻质零件，衔接前后段不同走向的加工、检测、包装工位，减少物料中转的人工搬运环节，提升产线连续运转效率。设备采用模块化组合的设计思路，整体由直线输送段、45度转弯段、端部驱动安装段三个核心模块拼接组成，各模块采用统一的T形槽侧轨作为安装基准，可根据实际产线需求灵活调整拼接长度，适配不同的车间布局边界。转弯段采用低断面侧轨设计，内曲线转弯半径经过精准核算，搭配开放式网格模块化皮带，皮带在转弯过程中可顺畅贴合曲线轨道，不会出现跑偏、卡滞的问题，皮带表面的网格结构既可以提升与输送零件的摩擦力，避免零件在转弯过程中滑移错位，也能适配有少量碎屑、粉尘的生产场景，碎屑可直接从网格间隙掉落，避免积料影响输送运行。驱动单元安装在输送线端部位置，采用标准负载齿轮马达配套安装支架，马达输出转速经过匹配设计，可提供稳定的输送速度，满足常规小型零件产线的节拍需求，驱动段集成了张紧调节结构，可在长期运行皮带出现松弛时快速调整张紧度，无需拆解整体机架。机架整体采用型材拼接结构，侧面预留了多组T形安装槽，可根据使用需求加装光电传感器、挡料机构、导向条等附属配件，底部的安装支脚带有高度调节余量，可适配不同高度的前后段设备对接，安装时可根据现场地面平整度调整支脚高度，保证输送面水平度，避免零件输送过程中出现偏移。设备的转弯角度为标准45度，可实现产线的斜向转向衔接，相比90度转弯结构，对物料的冲击力更小，更适合输送易滑落、表面易刮花的精密小型零件，整体结构紧凑，侧轨高度较低，方便操作人员在输送过程中取放零件、排查异常，也便于日常的清洁维护工作。
