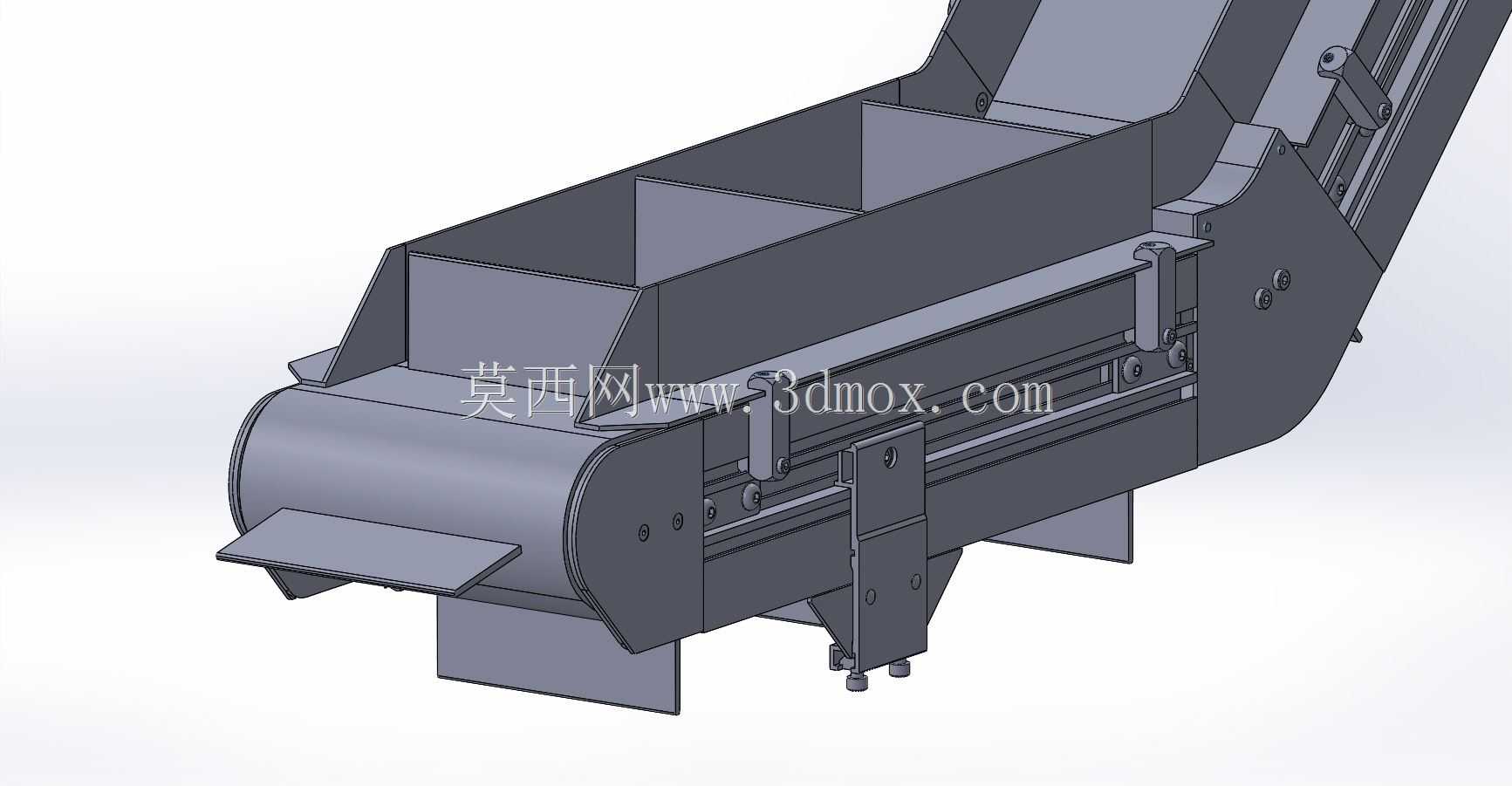

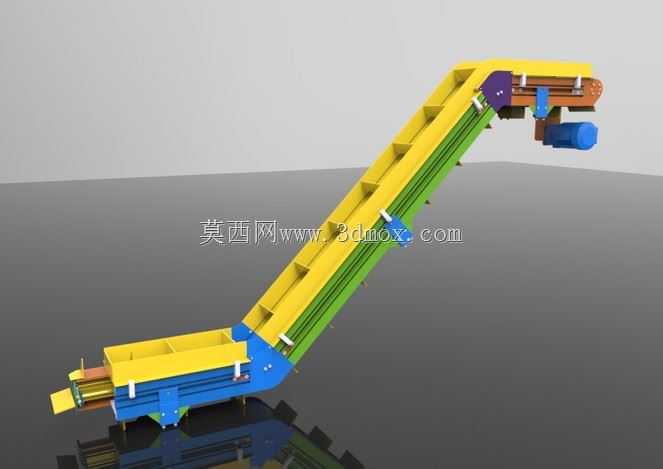

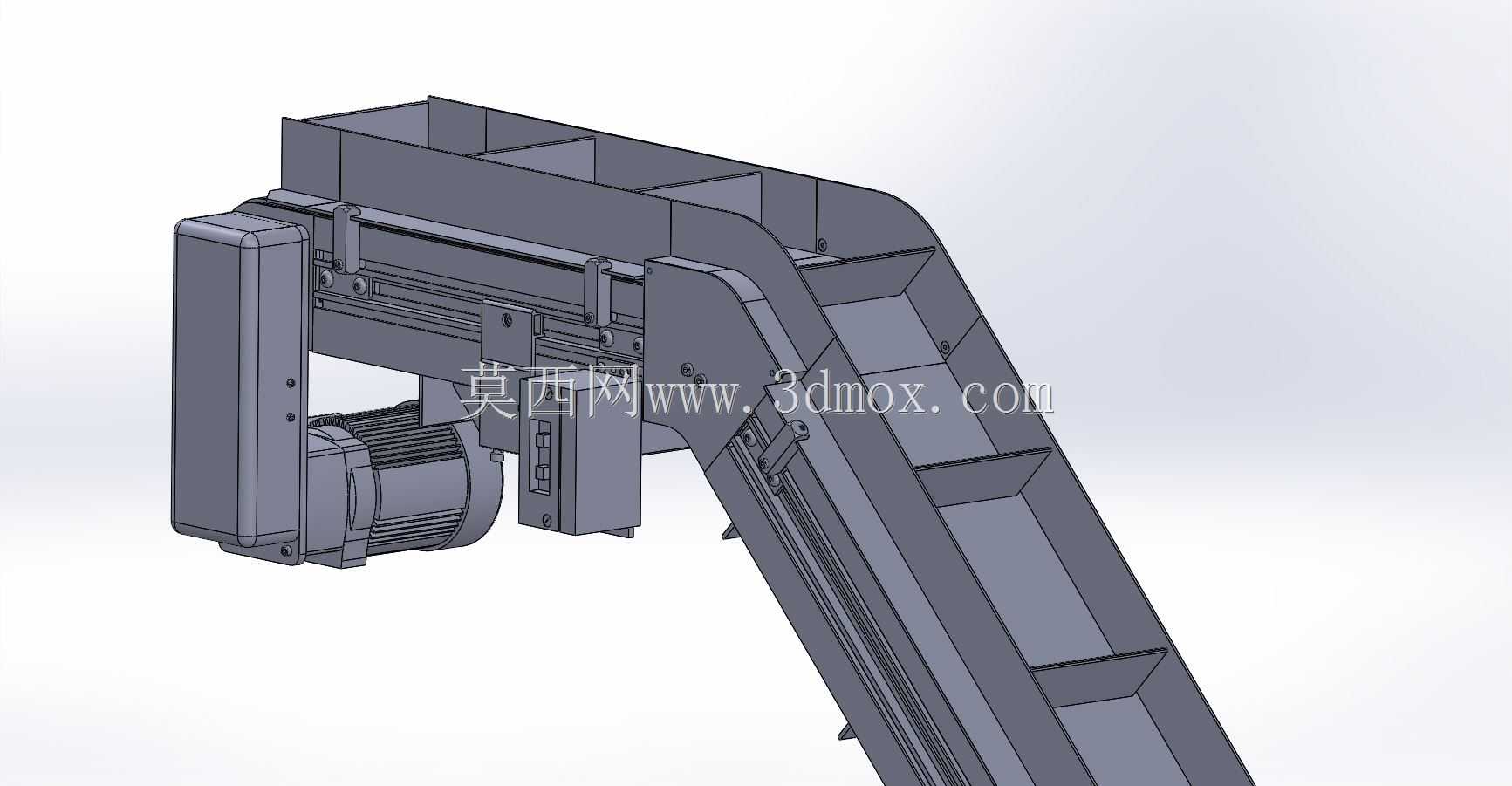

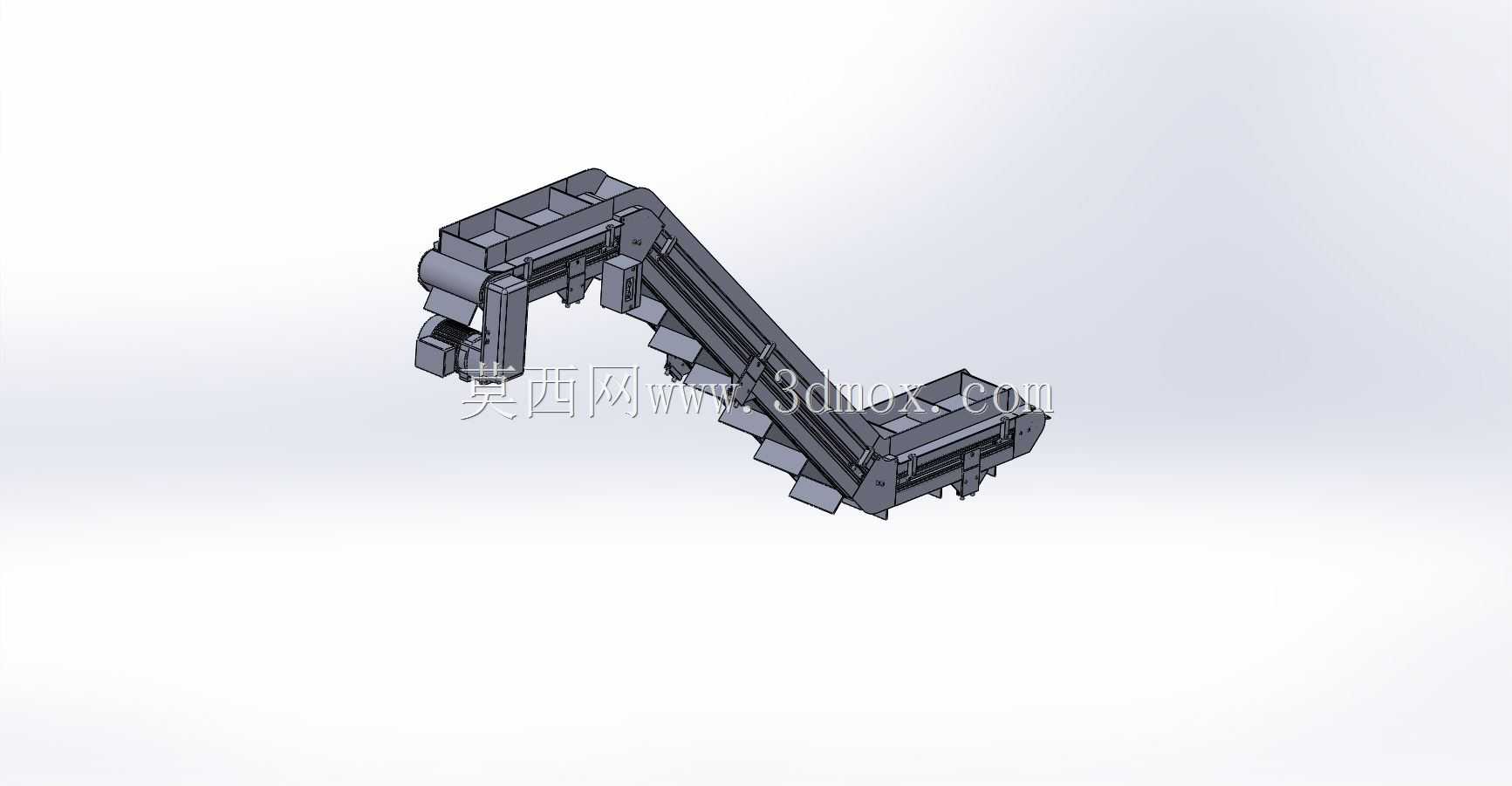

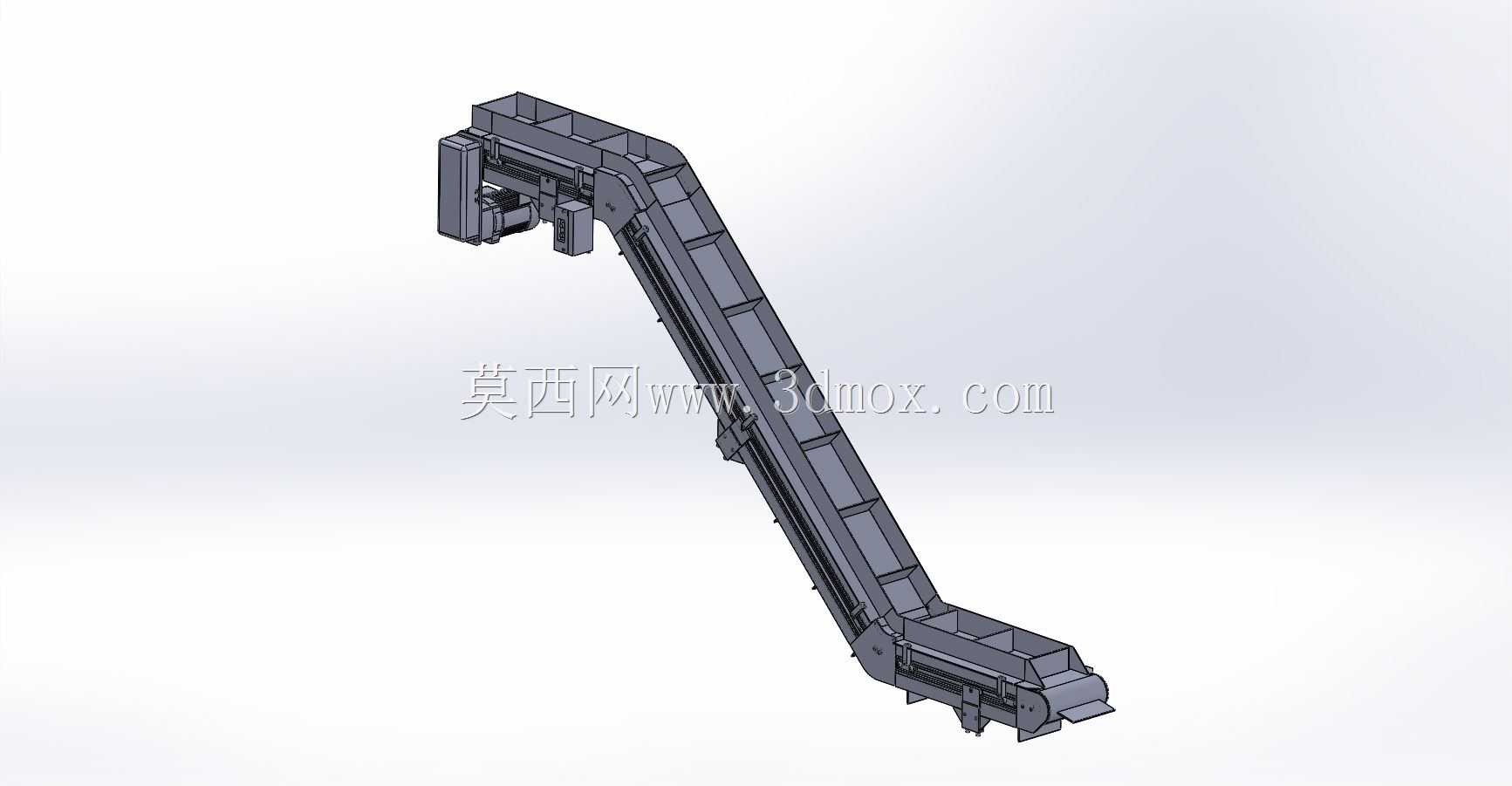

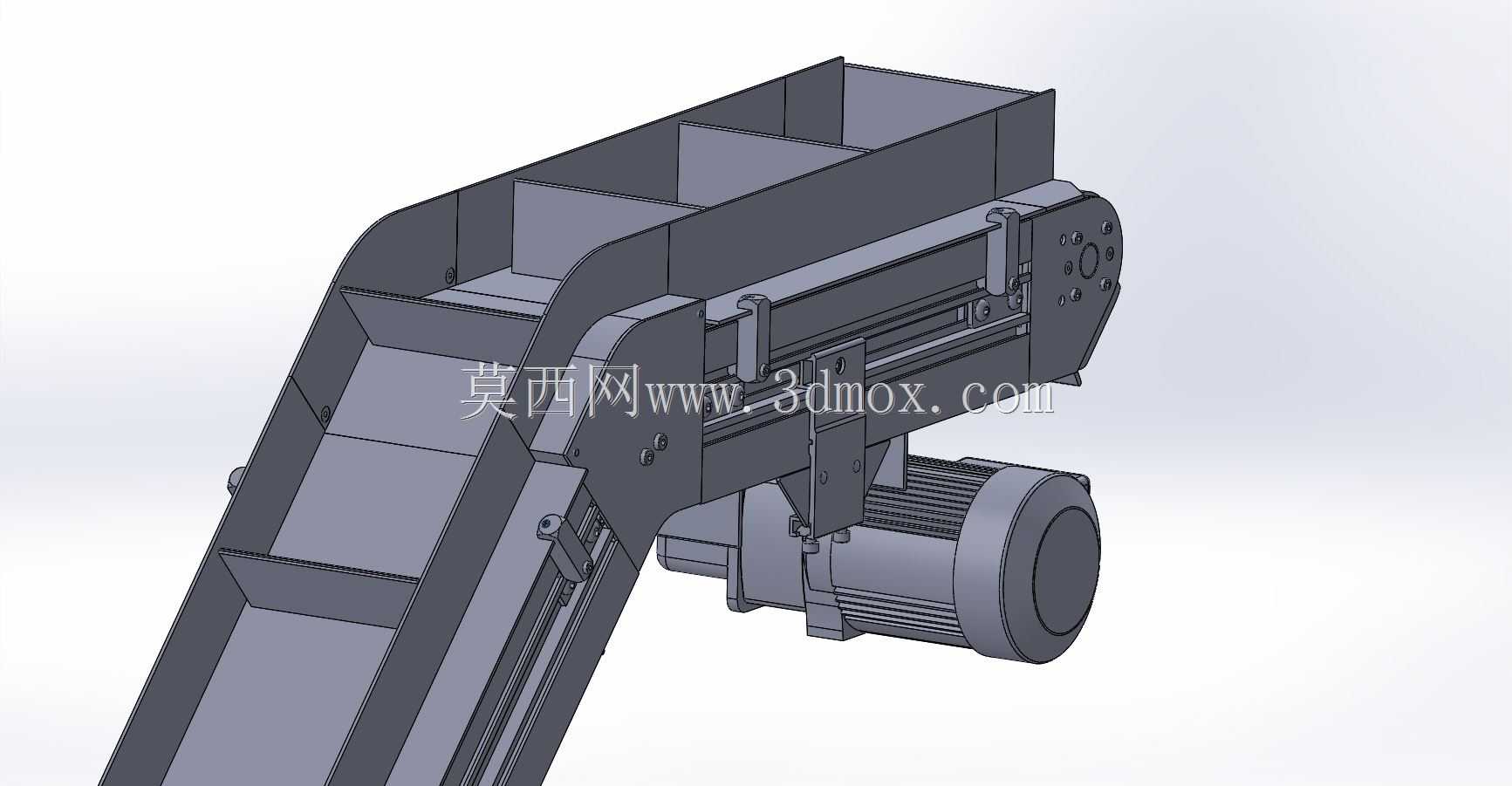

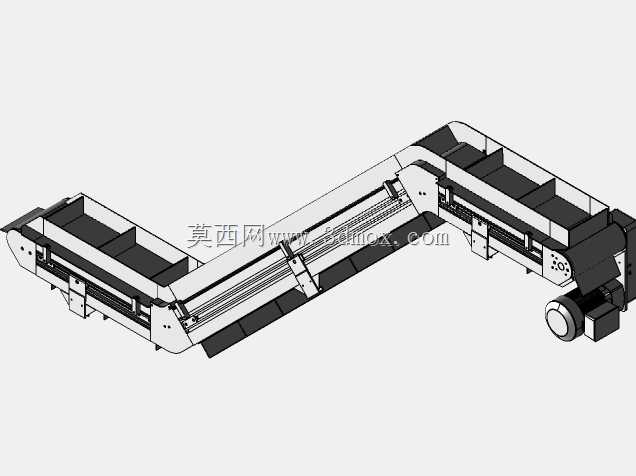

Z型零件输送机

Dorner零件输送机10“皮带宽度9'1”长度24“入口高度72”弹出高度45° 上升角***特别感谢Dhannajay rehere的渲染***http://www.dornerconveyors.com/3200 系列T型槽侧轨夹板模块化皮带，Z型架倾斜LPZ输送机10“（254mm）标称宽度，带L1水平卸料模块，2'6”（762mm）长，带标准卸料尾，驱动轴位于位置a，45°L2中间模块，5'8“（1727毫米）长。水平L3进料模块2'6“（762mm）长，带标准进料尾，3-3”（76mm）型螺栓，插入高侧轮廓。塑料链为NH型齐平网格（开放网格）聚丙烯，10”（254mm）中心有3”（76mm）高的夹板。注：可用链条宽度为7.25“（184mm）。根据皮带宽度，每个单独的夹板可能由多个部分组成。输送机整体水平长度为9’-0.1”（2745mm），如配置所示。1 32MBPSA-1616 3200系列标准负载底部电机安装包，用于端部驱动输送机，安装在A位置，16:16皮带轮比。未额定重量=11磅（5千克）。1台620M060PS423FN 3200系列标准负载平行轴齿轮马达，.17 Hp（.13kW），230/460伏，3相，60 Hz，28 RPM，提供29 ft/min（8.8 m/min）的皮带速度。单独订购三相启动器。未额定重量=15磅（6.8千克）。1 62MM23L手动电机起动器，230V，3相，1.0-.1.6安培。包括电机接线、起动机接线等。未额定重量=3磅（1.4千克）。1 75M-LT-1锁定/挂牌套件。1个39HMFH10-7074F固定高度支架，带固定脚垫，用于10”（254mm）宽的3200 L1平板放电模块。支架可从70”调节至74”（1778毫米至1880毫米），底座宽度为13.5”（343毫米）。展台必须固定在地板上。要求的支架高度为72英寸（1829毫米）。1个39HMFH10-4650F固定高度支架，带固定脚垫，适用于10”（254mm）宽的3200 L2角中间模块。支架可从46英寸调节至50英寸（1168毫米至1270毫米），底座宽度为13.5英寸（343毫米）。展台必须固定在地板上。要求的支架高度为48英寸（1219mm）。1个39HMFH10-2226F固定高度支架，带固定脚垫，用于10”（254mm）宽的3200 L3扁平进料模块。支架可从22英寸调节至26英寸（559毫米至660毫米），底座宽度为13.5英寸（343毫米）。要求的支架高度为24英寸（610mm）。1 39MB-TT斜撑，适用于3200系列模块化带式输送机，带两腿H型或A型支架，高度超过30“（762mm）。2 39MB-TS斜撑，适用于3200系列模块化带式输送机，两腿H型或A型，高达30“（762mm）。以上输送机负载能力为每平方英尺20磅（每平方米97千克），基于输送机倾斜45度和非累积负载，不超过119磅（54千克）的最大输送机负载。支架支撑部件将提供24”（610mm）的进料皮带高度和72”（1829mm）的出料皮带高度。由于所选材料、皮带磨损和热膨胀，袋间距可能比所选间距大1.5英寸（38mm）。如果夹板间距很关键，则应调整原始间距，以补偿皮带未来的缩短。传送带不可逆。支撑架必须固定在地板上以保持稳定
