窄幅皮带式零件输送机架体结构

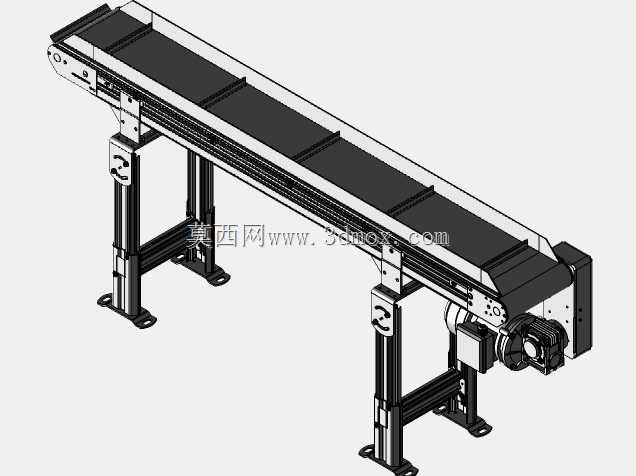

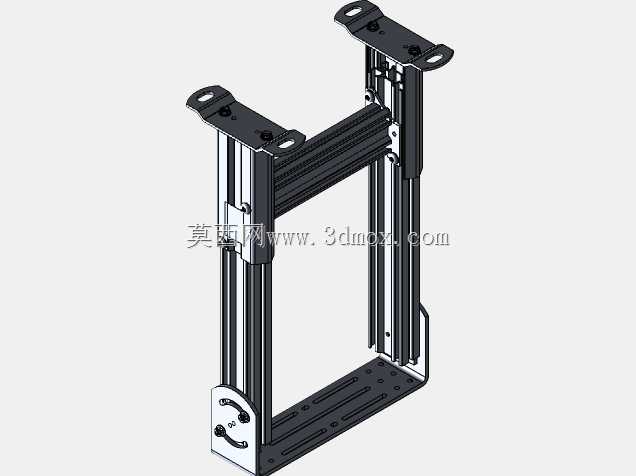

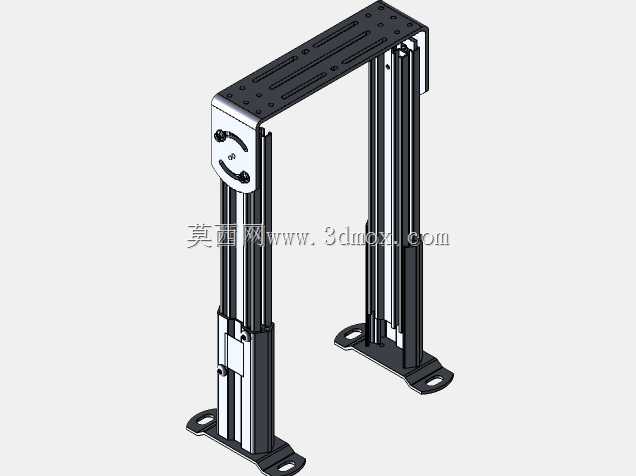

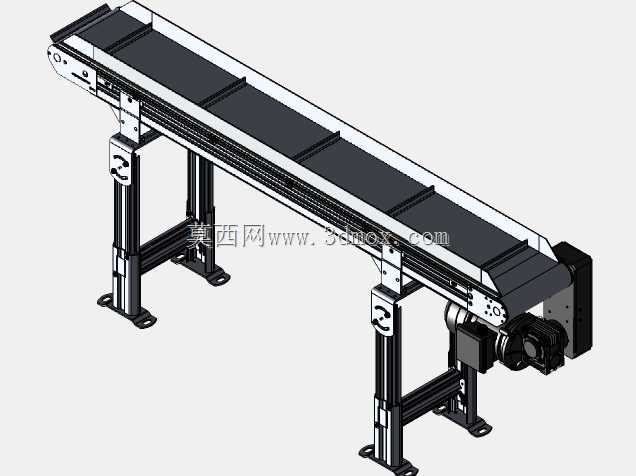

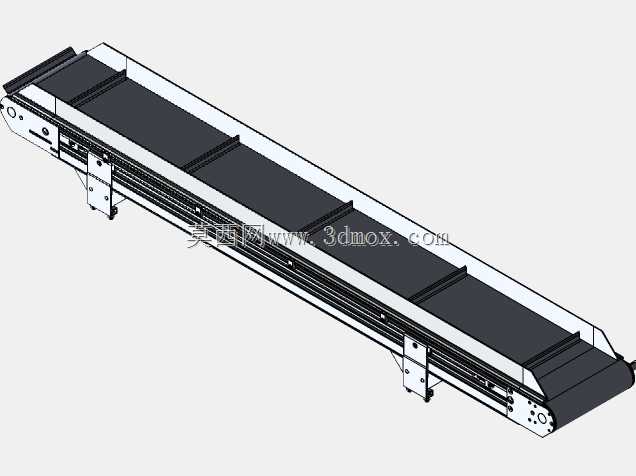

该款窄幅皮带输送设备主要面向精密加工车间的小型零件流转场景，可适配机加工工序间的工件转运、装配线的小件供料、检测工位的物料匀速输送需求，能够平稳输送重量较轻的金属冲压件、塑胶成型件、电子组装零部件，避免小件在转运过程中出现卡滞、滑落、磕碰损伤的问题，可直接对接车床出料端、装配工作台、检测设备进料口，打通离散工序间的物料流转链路，减少人工反复取放工件的无效劳作。设备采用V形导向皮带轨道结构，搭配标准皮带轮驱动组与配套惰轮修形结构，运行过程中皮带不会出现跑偏、窜动问题，输送速度平稳无顿挫，可保障表面精度要求较高的零件在输送过程中不会因速度波动产生表面擦痕。驱动端采用侧装布局，输出轴位置经过精准校核，安装在机架铝型材侧方的预设点位，配套的A型直线夹板可适配比皮带宽度略窄的工件承托需求，同时预留了支架安装与回程辊的装配空间，用户可根据实际产线布局加装侧挡、导向条、工件定位块等附属结构。机架采用立式支腿搭配落地脚盘的结构，支腿带有高度调节余量，可根据对接设备的进料高度调整整机输送面高度，适配不同高度的工位对接需求，支腿间带有横向加强横梁，保障长距离输送时机架不会出现晃动、形变。整机输送宽度为10英寸，输送段长度为72英寸，支腿的高度调节区间覆盖21英寸到25英寸范围，底座宽度为13.5英寸，安装时仅需要预留对应长宽的落地空间，将脚盘调至水平即可完成固定，无需复杂的地基预埋施工。当输送皮带宽度超过24英寸时，机架底部全长加装回流带支撑轨，可避免长周期运行后皮带出现下塌、松垮问题，保障输送面的平面度始终维持在合理区间，针对有高度差的工位对接场景，支腿结构可支持30英寸范围内的斜向输送高度差，适配不同工位间的落差式物料流转需求，在均匀排布负载的工况下，整机额定负载能力可满足常规小件输送的承重要求，不会出现过载停转、结构形变的问题。
