液压机配套万向节拆装作业工装结构

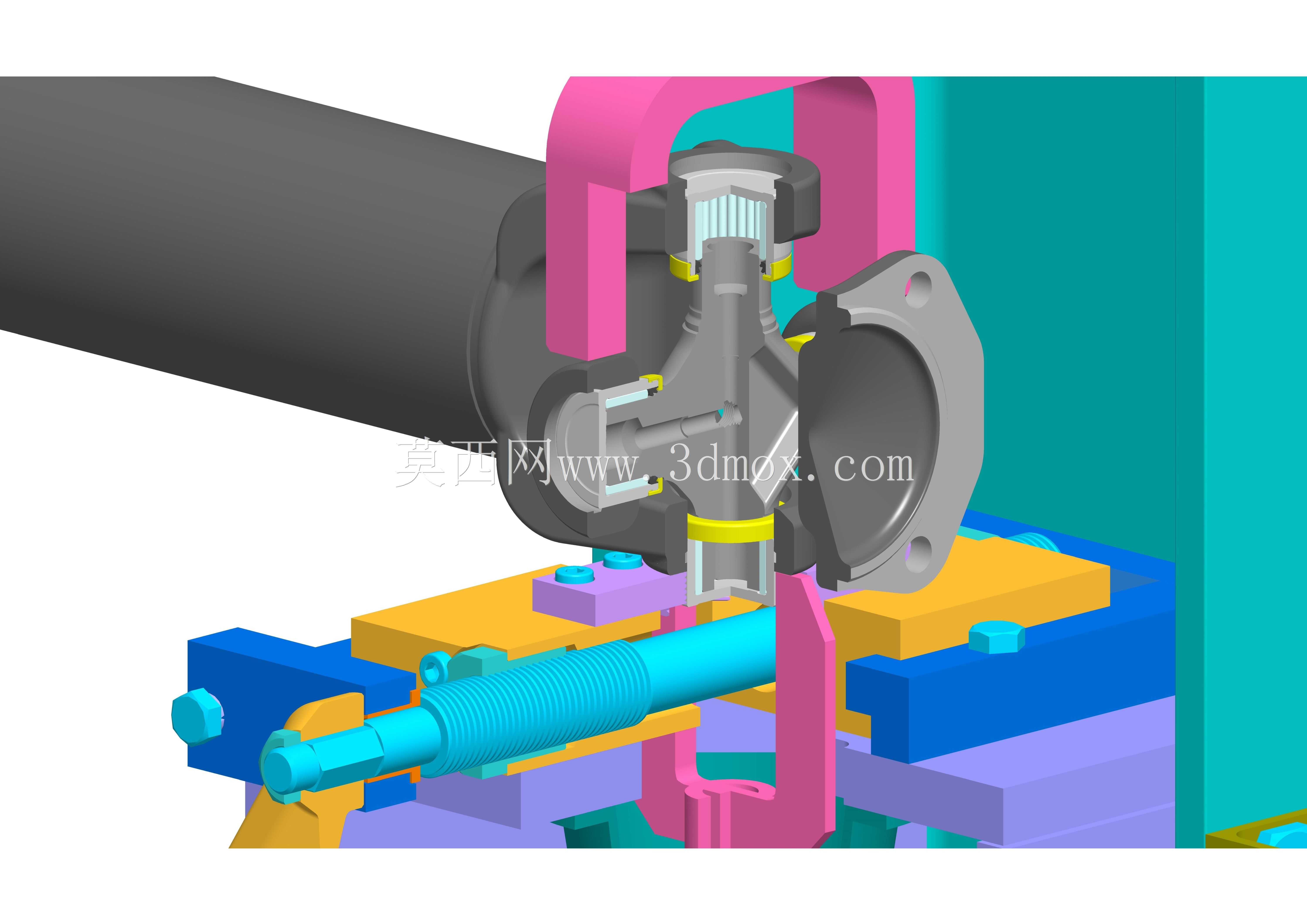

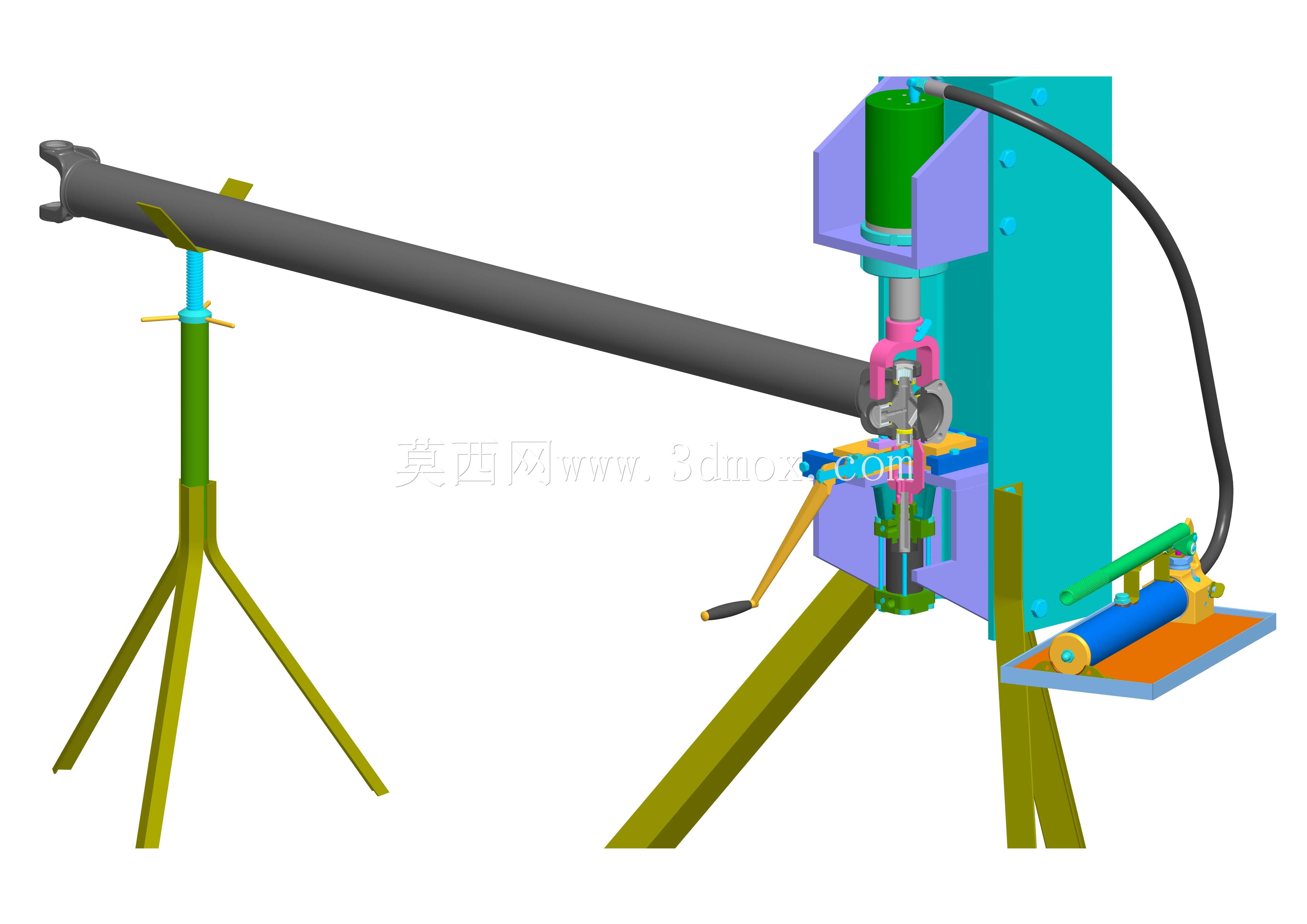

这套工装结构主要服务于汽车底盘传动部件维修、液压设备装配车间的万向节压装拆解作业场景，在商用车维保生产线、工程机械传动系统组装工位中，万向节作为传递变角度扭矩的核心部件，其十字轴与轴套的过盈配合装配一直是工位作业的难点，传统手工敲击拆装极易造成十字轴轴颈损伤、轴承套定位偏移，甚至破坏连接法兰的端面平面度，直接影响后续传动系统的动平衡精度。这套适配液压机的万向节拆装结构，核心功能是通过定位夹具牢牢固定万向节的连接叉耳，配合液压机的线性施压行程，平稳将十字轴轴套压入或顶出叉耳安装孔，全程避免刚性敲击带来的部件损伤，同时能保证压装过程中轴套与安装孔的同轴度，大幅降低装配后的万向节转动卡滞、异响等问题。从设计思路来看，整套结构采用分层定位的逻辑，底部的可调式支撑座可以根据不同规格万向节的叉耳间距调整夹持宽度，适配不同尺寸的十字轴万向节拆装需求；上方的C型夹持架采用高刚性铸钢材质，能够承受液压机施压时的反向作用力，避免压装过程中架体形变导致的施压偏移；中部的定位压头做了与十字轴轴套端面匹配的弧形凹槽设计，施压时压力均匀分布在轴套端面，不会压伤轴套的密封端盖。在安装边界与尺寸适配方面，底部支撑座的安装孔位匹配常规开式液压机的工作台T型槽间距，可直接固定在10吨至60吨规格的开式液压机工作台上，不需要额外改装工作台面；C型架的开口高度覆盖市面主流乘用车、轻型商用车的传动轴万向节尺寸，最大可夹持叉耳间距180mm的万向节结构，压头的行程范围预留了足够的安全余量，施压时不会与下方的支撑座发生硬碰撞。整套结构的导向部件采用线性滑轨设计，压头下行过程中全程保持垂直方向，不会出现偏摆，压装时的压力传递路径完全沿十字轴的中心轴线，既保证了装配精度，也能避免偏载导致的液压机油缸密封件磨损，在实际工位应用中，能将单组万向节的拆装时间从传统手工操作的20分钟压缩至3分钟以内，同时将万向节装配后的一次合格率提升至98%以上，大幅降低传动部件装配的返工成本，也减少了手工操作带来的安全隐患。
