凸轮销自动压装机架结构设计方案

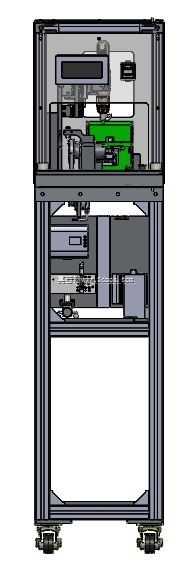

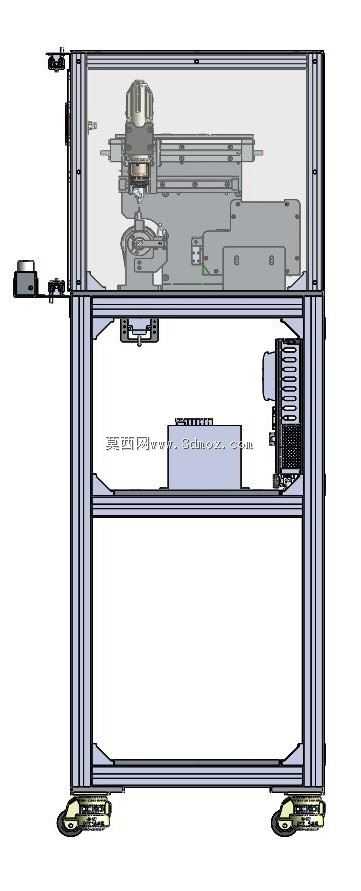

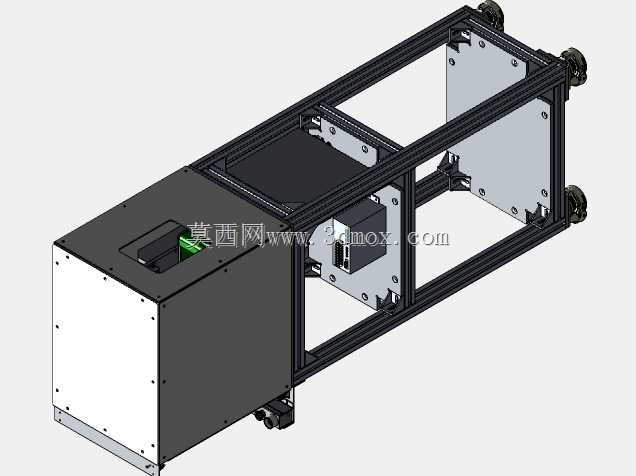

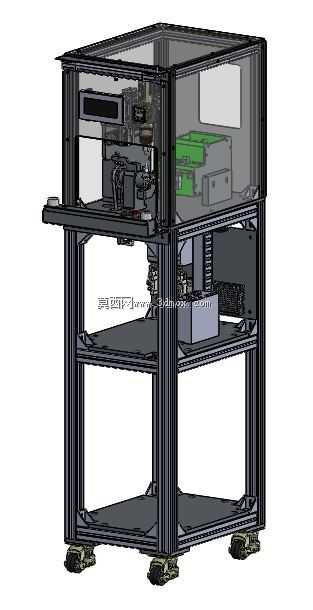

该设备主要面向精密零部件装配产线的销钉压装工序，常见于汽车零部件、五金配件、小型机电产品的组装环节，用于替代传统人工敲装销钉的作业模式，解决人工压装时压力不均、销钉歪斜、压装深度不一致的痛点，适配小规格圆柱销、凸轮定位销的精准压入作业，可集成到自动化装配流水线中作为专机工位使用，也可作为独立压装单元完成单工序作业。设备整体采用铝型材搭建框架式机架结构，底部配置带刹车的万向脚轮，兼顾设备移动转场的便利性与工位固定后的稳定性，机架分为上下两层功能区，上层为压装作业执行区，下层为电气控制元件安装区，上下层通过型材横梁分隔，既预留了足够的操作维护空间，也能将动力执行部分与电控部分做物理隔离，降低作业过程中震动、粉尘对电控元件的干扰。上层作业区集成了压装动力头、凸轮定位工装、工件载具定位结构，其中凸轮定位机构可根据待压装工件的销孔位置做精准对位，配合带压力反馈的压装执行端，可实时感知压入过程的阻力变化，避免过压压裂工件或是压力不足导致销钉松动的问题，载具部分采用快换式设计，可快速更换适配不同规格的工件夹具，适配小批量多品种的柔性生产需求。设计过程中重点考量了压装作业的受力稳定性，上层作业面的安装板采用加厚钢板加工，压装动力头的安装座做了加强筋结构设计，抵消压装作业时的反向冲击力，避免长期作业后机架出现形变影响压装精度；机架外围预留了安全防护门的安装位，可后续加装光栅防护与安全门联锁装置，满足车间安全生产的规范要求，操作侧预留了足够的上下料空间，方便人工取放工件或是搭配机械手完成自动上下料作业。设备的安装边界充分考虑了标准车间的工位尺寸，整体占地宽度适配常规流水线的工位间距，高度符合人体工程学操作高度，无需额外搭建高台或是挖设地坑即可直接部署到车间工位，下层电控区预留了走线槽与散热通风空间，方便电气元件的布线安装与后期检修维护，整体结构紧凑无冗余设计，在保证结构刚性的前提下尽可能压缩设备体积，减少车间的空间占用。
