机加工线旁工件尺寸快速检测通止规夹具

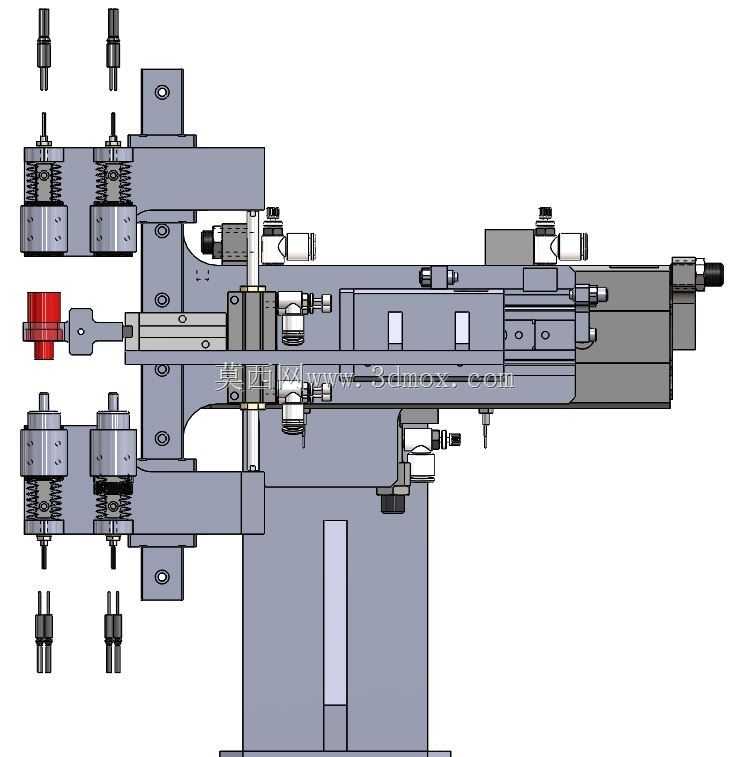

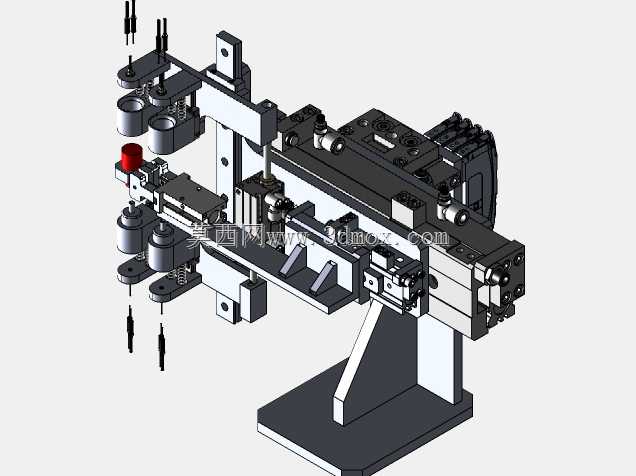

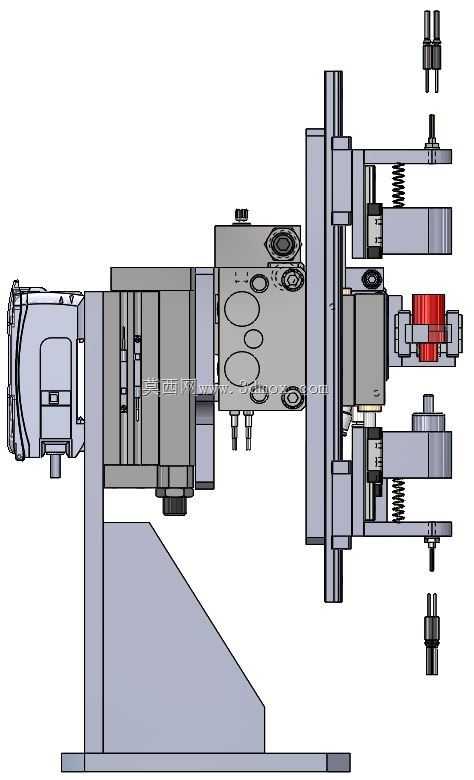

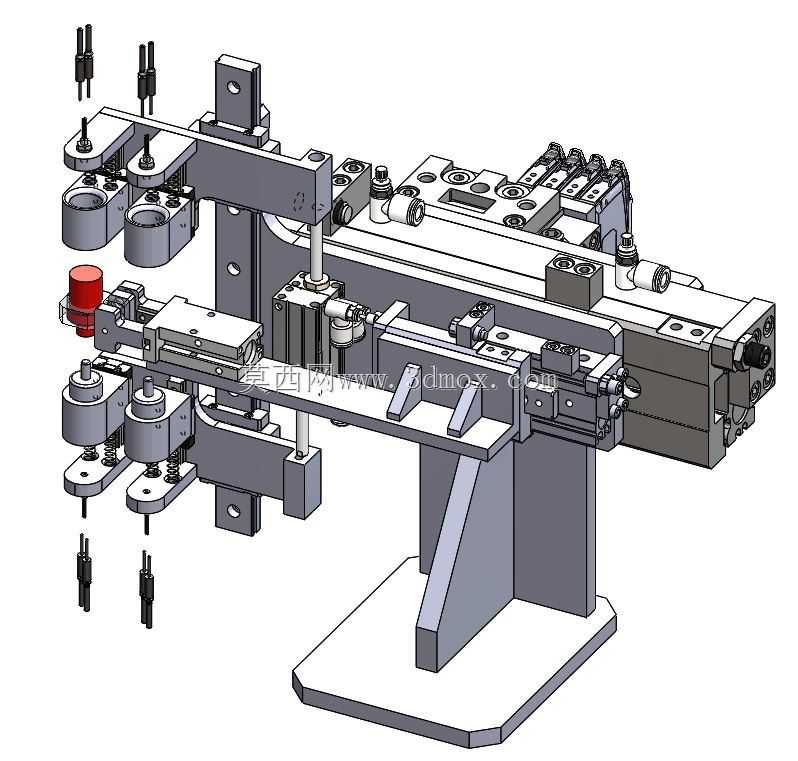

这套通止规夹具主要应用于批量机加工生产的线旁工序间检测场景，适配汽车零部件、通用五金配件等量产零件的关键尺寸快速校验环节，替代传统人工手持通止规检测的作业模式，解决人工检测时施力不均、规体对位偏移、检测效率低、判定结果一致性差的痛点，可直接集成在生产线旁的检测工位，适配流水线节拍下的快速全检或抽检需求。从实际用途来看，该夹具可同时搭载通端与止端检测规，针对工件的孔径、轴径、槽宽等关键配合尺寸完成快速判定，检测过程中无需人工反复调整规体角度，依靠夹具的导向定位结构保证规体与工件被测特征的同轴度或垂直度，避免因对位偏差造成的误判，降低不合格件流入下道工序的风险。在功能特性设计上，夹具采用了对称式双检测位布局，上下两组检测单元分别对应不同检测行程，搭配弹簧复位结构，检测完成后规体可自动退回初始位置，减少人工操作的动作幅度；侧向设置的工件定位基准块可快速完成待检工件的装夹定位，无需复杂的找正步骤，单次装夹即可完成对应特征的通止判定；结构上预留了检测规的快换接口，可根据不同被测工件的尺寸规格快速更换对应通止规，适配多品种小批量的柔性生产检测需求。设计思路上，整体采用立式悬臂安装结构，安装底座为带加强筋的L型支撑板，可直接固定在工作台面或线旁支架上，整体安装边界紧凑，横向占用空间不超过四百毫米，纵向高度可根据作业人员的操作高度调整，适配站立式作业的人机工程要求；导向部分采用高精度直线导轨结构，保证检测规进给过程的直线度，避免规体进给时出现卡滞或偏斜；检测端设置有限位结构，可控制通规的进给深度，防止通规过度进给划伤工件已加工表面，同时避免规体碰撞造成的精度损失。整套夹具的结构件多采用标准化的五金配件组装，维护时仅需更换磨损的导向套或弹簧即可，日常维护成本低，适配车间现场的长期高频使用场景，可有效提升工序间检测的作业效率，降低检测岗位的劳动强度。
