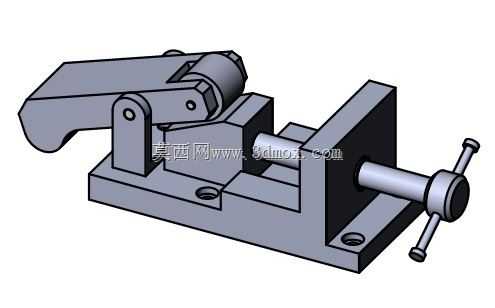

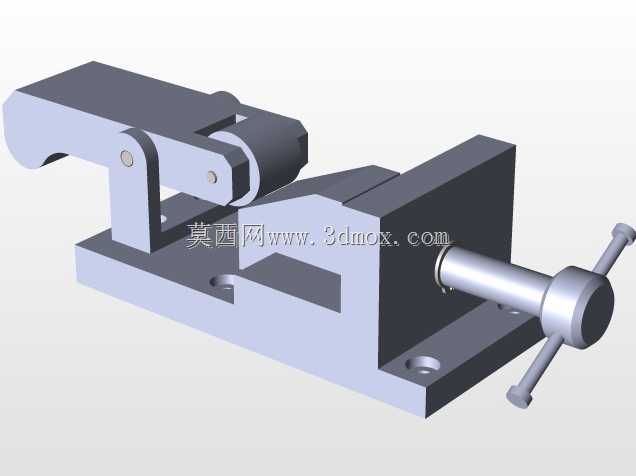

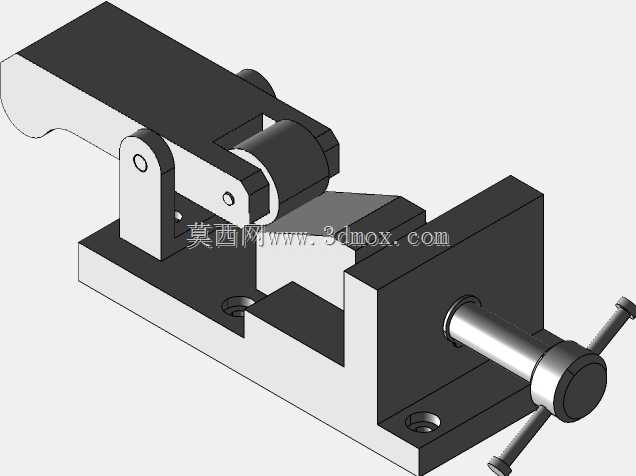

手动快速夹紧工装夹具三维结构

这款手动夹紧工装主要应用于机械加工、装配工序中的工件定位装夹场景，常见于小型零件的铣削、钻孔、打磨以及部件组装工位，能够在不借助气动、液压动力的场景下，依靠纯机械结构实现工件的快速压紧与松开，适配小批量加工、维修工位、教学实训等没有集中动力源的作业环境，相比普通台虎钳，它的夹紧行程更短、操作效率更高，针对特定外形的工件可以做到快速对位，无需反复调整夹持位置。

从功能特性来看，该夹具整合了快速压紧机构与螺旋顶紧结构，左侧的肘节式压臂可以实现大开口的快速开合，扳动压臂即可抬起压头，留出足够的工件取放空间，压下手柄后依靠连杆的死点位置实现自锁，能够提供稳定的压紧力，避免加工过程中压臂松脱；右侧的螺旋顶紧机构带有手轮与操作杆，转动手轮即可推动顶杆前进，对工件的侧面施加顶紧力，配合左侧的固定定位块，可以实现工件两个方向的定位约束，限制工件的横向与纵向位移，同时压臂从上方施加垂直方向的压紧力，三个方向的约束完全覆盖工件装夹的自由度需求，保证加工过程中工件不会出现窜动、移位。

设计思路上，这款夹具优先考虑了操作的便捷性与结构的可靠性，底座采用整体式块状结构，底部预留了两个安装沉孔，可以通过螺栓直接固定在工作台面或者机床T型槽上，安装边界规整，不需要额外制作过渡连接板；定位块与底座采用一体式加工设计，保证定位面的垂直度与平面度，避免装配误差带来的定位偏差；压臂的铰接点位置经过反复校核，确保压紧状态下连杆机构刚好越过死点，既能够提供足够的压紧力，又不会因为切削振动导致压臂自行弹开；螺旋顶紧机构的螺杆采用梯形螺纹设计，具备良好的自锁性能，顶杆前端做了平头处理，增大与工件的接触面积，避免顶紧力集中划伤工件表面。

外形尺寸方面，该夹具整体长度控制在小型工位适配范围内，宽度与高度都适配常规小型零件的装夹需求，不会占用过多工作台面空间，压臂的抬起高度可以满足常见厚度工件的取放需求，螺旋顶杆的行程覆盖了同类型不同尺寸工件的夹持范围，不需要更换配件就可以适配一定尺寸区间内的工件装夹，整体结构没有易损的复杂零件，日常维护只需要定期在铰接点与螺杆位置加注润滑脂即可，长期使用也能保持稳定的操作手感与装夹精度。
