手动焊接框架式杠杆压合设备结构

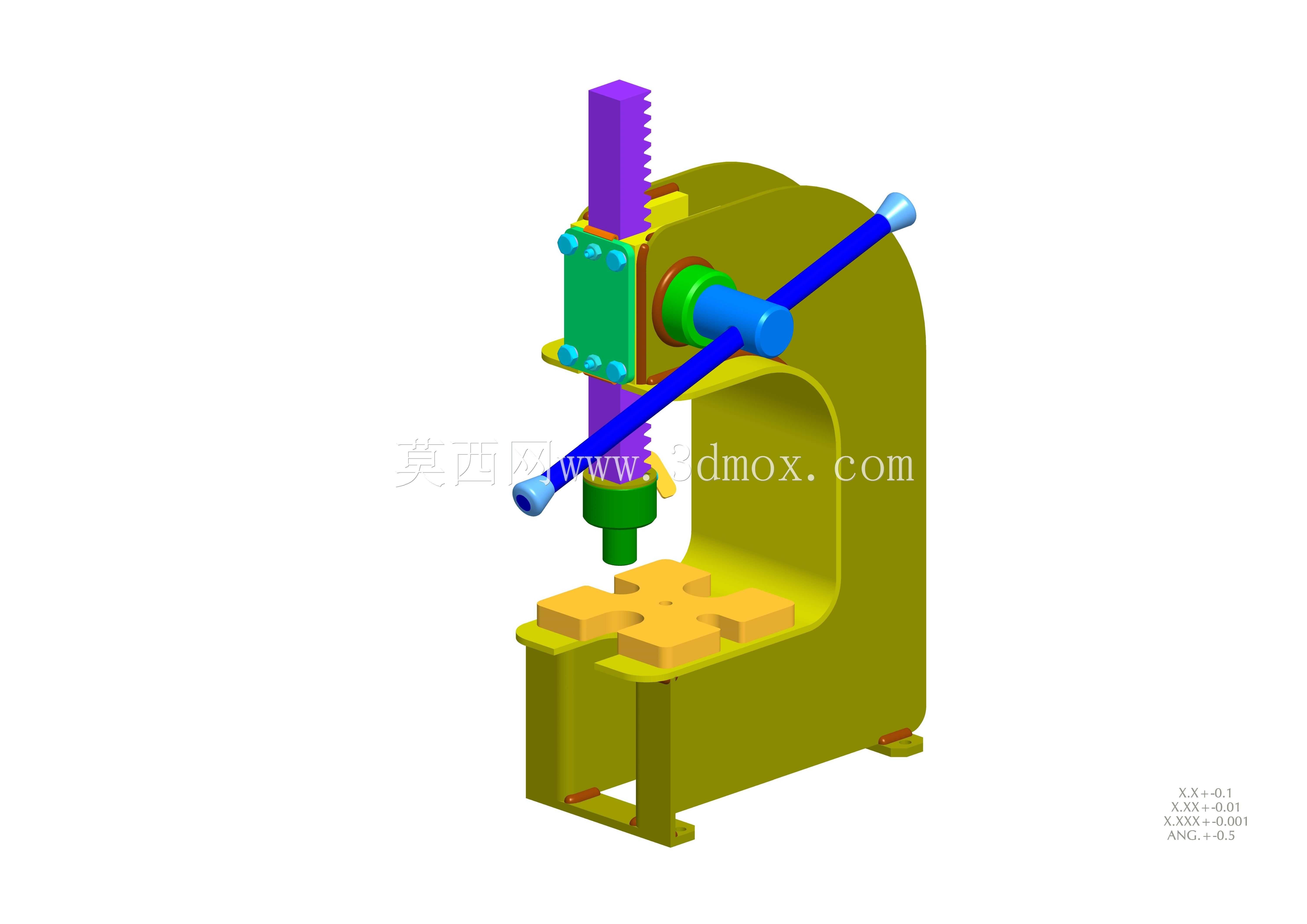

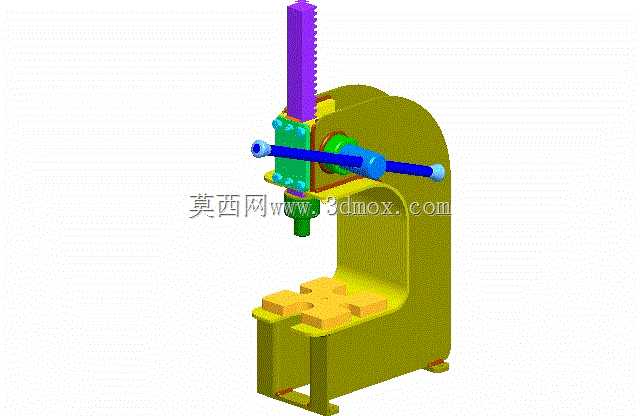

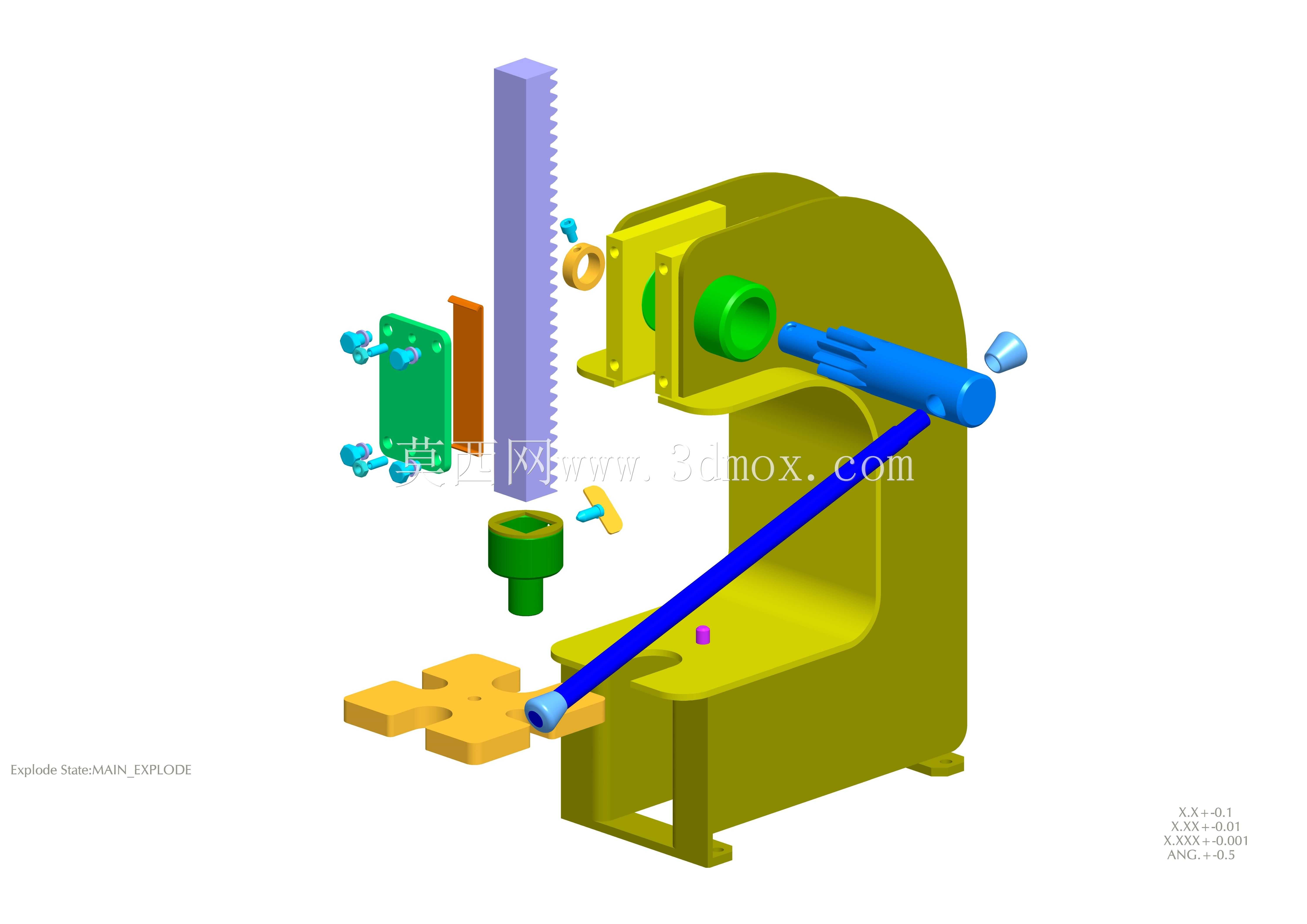

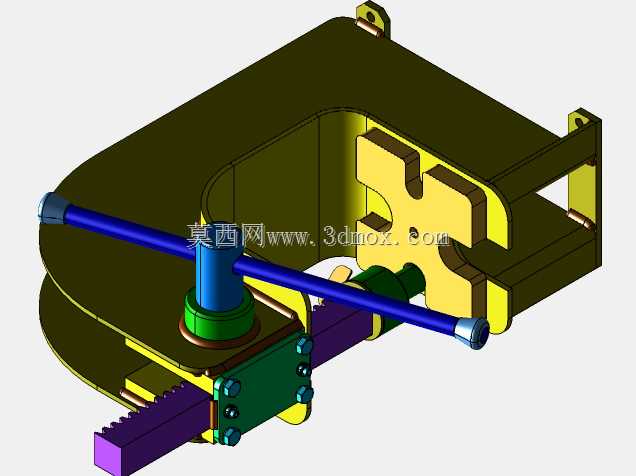

这款焊接框架结构的杠杆压合设备，主要面向小型五金加工、电子元器件装配、小批量零部件压装的生产场景，常见于街边五金维修工位、小型加工厂的零散压合作业、教学实训车间的手动加工演示环节，无需外接动力源即可完成压合作业，适配没有稳定气源、电源的零散作业场景，也可作为生产线旁的应急补压工装使用。设备核心用途是完成小尺寸零件的压装、铆接、校直、压印等轻载荷压合作业，比如小型销轴的压入、薄金属片的压形、小铆钉的铆合、塑胶件的压合装配，能够提供稳定的可控下压力，避免手动锤击带来的零件损伤、装配偏移问题。从功能特性来看，设备采用齿轮齿条配合杠杆手柄的传动结构，长手柄设计能够通过杠杆放大人手的操作力，操作人员只需扳动横向布置的操作手柄，即可带动竖直方向的压杆平稳下行，压杆侧面加工有直齿结构，与手柄轴端的齿轮啮合，传动过程无卡顿，压头下行行程线性可控，松开手柄后可依靠结构阻尼停在对应行程位置，也可加装复位弹簧实现压头自动回位，操作门槛极低，新员工无需长时间培训即可上手操作。机身采用C型开式焊接框架结构，这种结构的设计思路是兼顾结构刚性与操作空间，开式的前部开口能够方便操作人员取放工件，三面开放的作业区不会干涉异形工件的放置，焊接框架的整体式结构相比拼接式机身拥有更好的抗偏载能力，压合作业时机身形变量小，能够保证压头与下方工作台的垂直度，避免压装过程中出现零件偏斜的问题。设备底部预留有安装固定孔位，可通过螺栓直接固定在木质或钢制工作台面上，安装时只需保证工作台面水平，即可保障设备的压装精度；整体机身的占地面积不足0.1平方米，工作台面距离操作手柄的高度符合人体工程学设计，操作人员站立操作时无需过度弯腰或抬臂，长时间作业也不易产生疲劳。下方的工作台采用平面式设计，可根据不同的加工需求加装定制夹具，适配不同外形的工件装夹，压杆端部采用通用连接接口，可快速更换不同形状的压头，满足平压、点压、仿形压等不同作业需求，设备整体维护简单，仅需定期在齿轮齿条啮合处、手柄转轴处加注润滑脂即可长期稳定使用，没有复杂的气动、液压元件，不存在管路泄漏、元件损坏的维护痛点，适合低频次、多场景的轻载压合作业使用。
