液压机配套铸模合模关闭装置结构

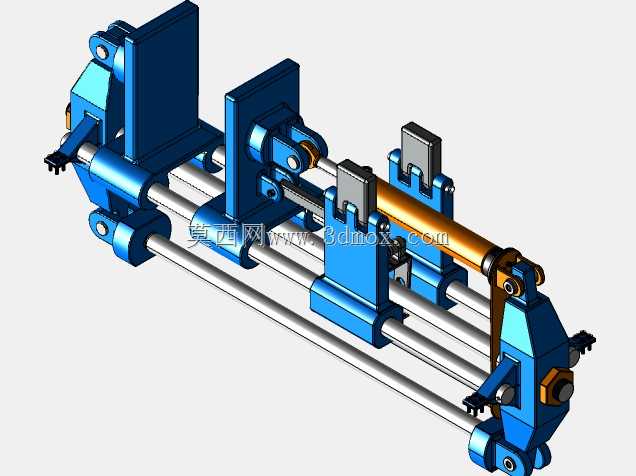

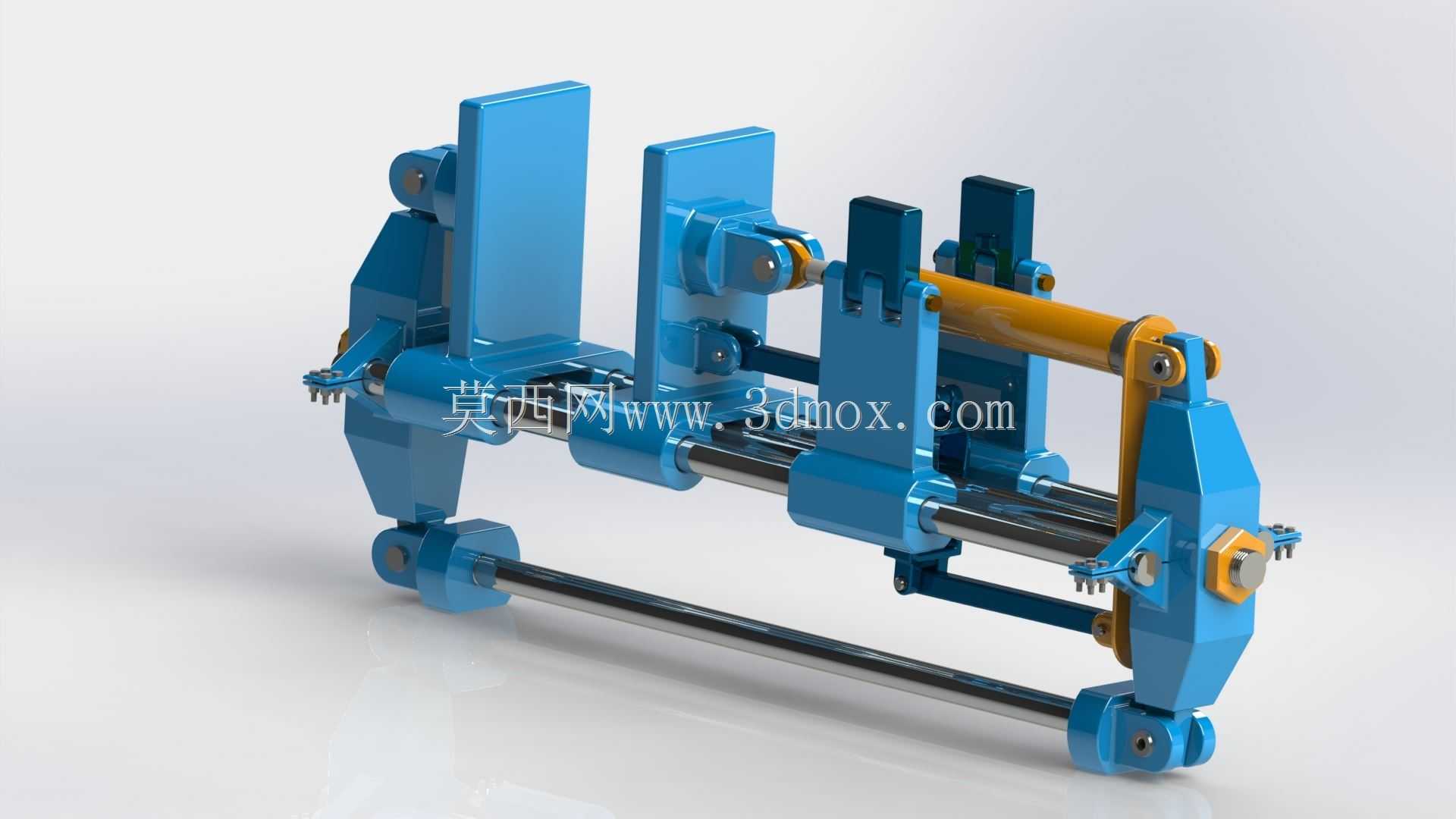

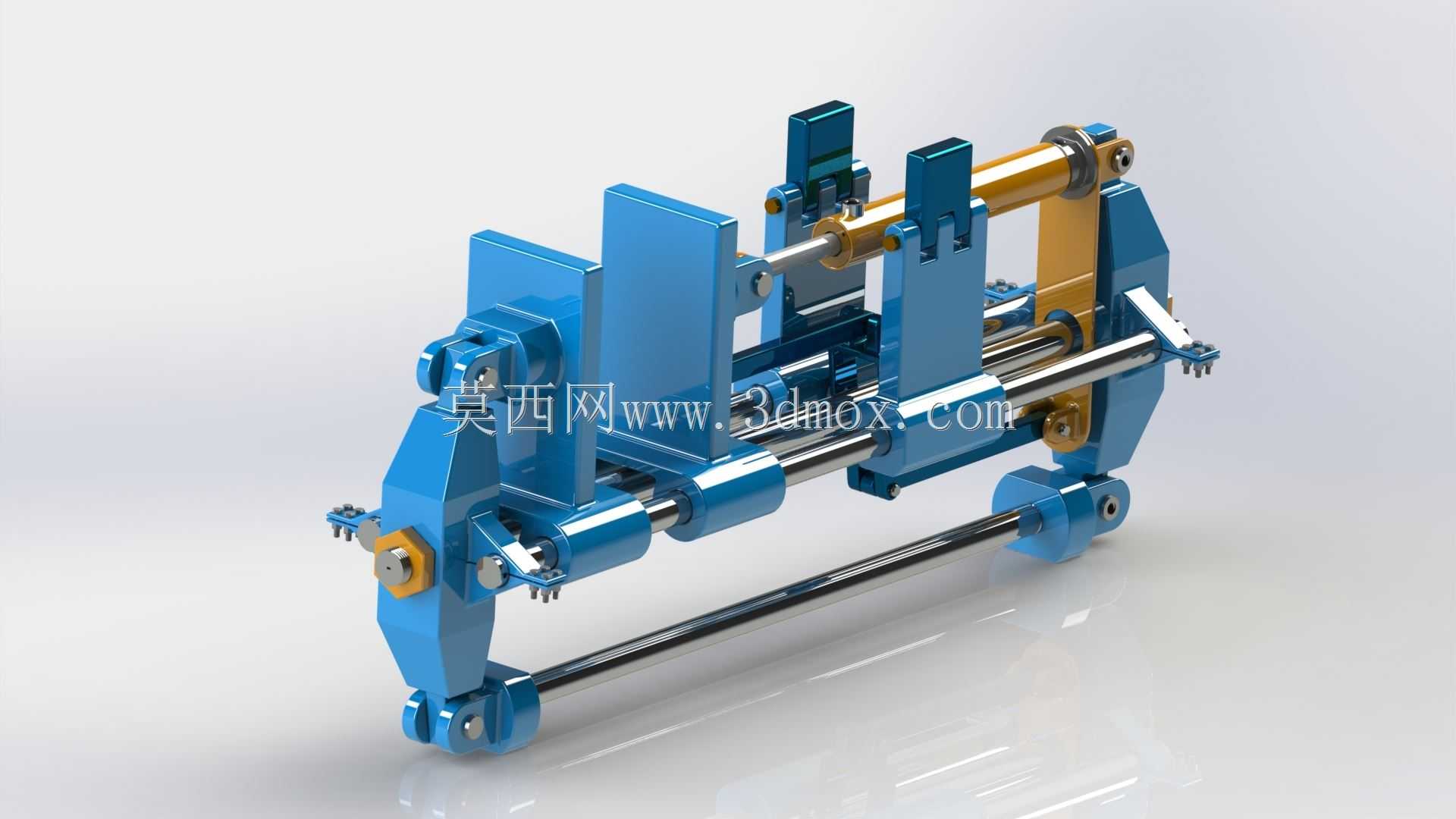

这套合模关闭装置主要配套应用于立式液压机的金属铸造成型工位，是压铸、重力铸造生产环节里保障铸模精准闭合、承受成型锁模力的核心执行部件，直接决定铸件成型的尺寸精度与生产过程的安全稳定性。在实际生产场景中，该装置安装于液压机的动模安装侧与定模基座之间，适配中小型铝合金、锌合金压铸件的铸模配套需求，可在液压机合模行程到位后完成模具的二次锁紧与闭合位置校准，避免高压金属液充型过程中出现模缝涨开、飞边过大的问题，同时在开模阶段可同步带动动模完成平稳的开模动作，配合取件机构完成铸件取出的工序衔接。从功能特性来看，该装置采用双侧对称的连杆式锁止结构搭配横向液压驱动缸，驱动缸沿装置中轴线水平布置，输出的锁模力可通过两侧的平行导柱均匀传递到模具的四个安装角位，相比单点锁紧结构可将模具合模面的受力偏差控制在5%以内，有效减少长期生产过程中模具的偏磨损耗。装置的导向系统采用多组镀铬光轴搭配自润滑铜套，开合模过程的运行阻力小，重复定位精度可控制在0.02mm范围内，可适配不同厚度规格的铸模安装，通过调整两侧连杆的连接位置即可快速适配150mm至350mm厚度区间的模具安装需求。在设计思路上，整套结构优先考虑了生产场景的维护便捷性与运行可靠性，所有受力铰接点均采用可拆卸的销轴连接，易磨损的轴套、导套部件均可单独快速更换，无需整体拆解装置；主体承力架采用高强度铸钢材质焊接后去应力处理，可承受最大120吨的锁模反力，完全匹配中小型液压机的成型压力参数。从安装边界来看，装置整体横向安装宽度为860mm，纵向开合行程范围为0至420mm，底部预留有标准的T型槽安装接口，可直接固定在液压机的工作台面与滑块安装板上，外接液压油口采用标准的快插接口设计，接入设备现有液压系统即可直接投入使用，无需额外增设独立的动力单元。装置的两端还设置有开合位置的硬限位挡块，可避免开合模过程中出现超行程碰撞，同时预留有位置传感器的安装位，可方便接入设备的自动化控制系统，实现合模、锁模、开模全流程的自动化运行，适配自动化铸造生产线的配套升级需求。
