PCB板连接器与透镜高度检测设备结构

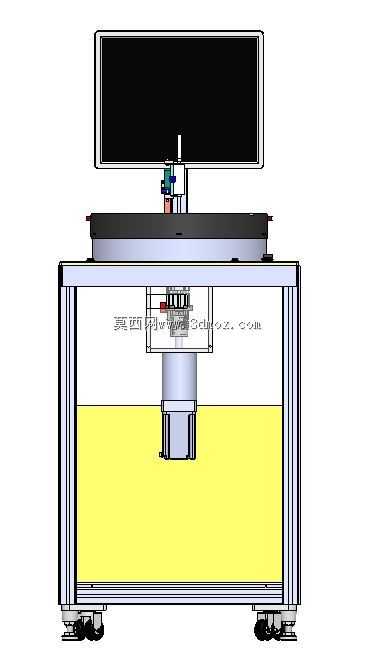

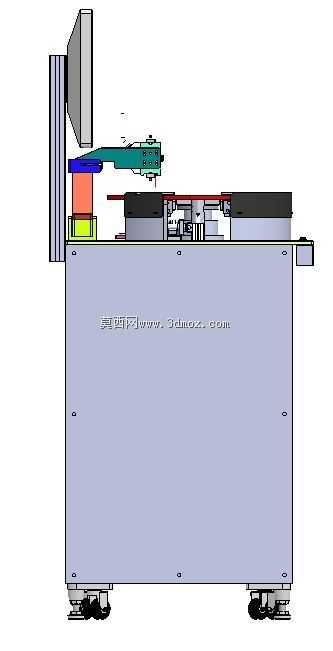

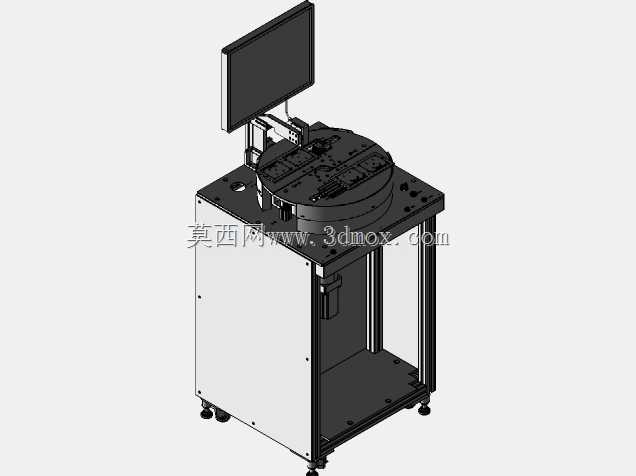

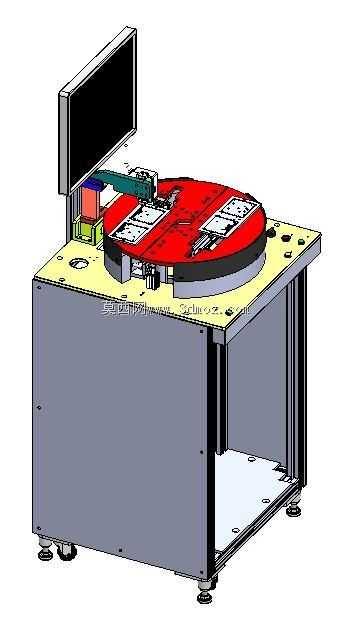

在电子制造行业的PCB板后段制程中，板载连接器的装配高度、板上透镜的安装平整度是直接影响后续整机组装良率、光学元件对焦精度的核心管控参数，传统人工抽检依靠高度规逐点测量的方式，不仅效率低下难以匹配产线节拍，更易受人工操作力度、读数偏差影响出现误判漏判，无法满足高精度电子元器件的全检需求，这款检测设备正是针对该类检测场景开发的专用检测装置。设备整体采用铝型材搭建框架式主体结构，下部为封闭的检测作业腔体，腔体内部预留了充足的PCB板放置空间，可适配常规尺寸的单块PCB板定位放置，腔体中部设置竖向布置的检测执行模组，集成了高精度位移检测组件，可针对PCB板上的连接器引脚高度、透镜安装面高度进行非接触式或接触式的精准数据采集，检测过程中不会对PCB板上的敏感器件造成刮擦损伤。设备上部设置悬臂式安装的显示屏支架，可搭载工业触控显示屏，实时显示检测数据、判定结果与参数设置界面，方便操作人员快速获取检测信息，支架采用可微调的连接结构，可根据操作人员的站立视角调整屏幕的倾斜角度与高度，适配不同工位的操作习惯。设备底部配置可调式支撑脚座，可在安装时调整整体水平度，避免因设备倾斜导致检测基准出现偏差，框架侧面预留了电气元件安装位与走线槽，可集成数据传输模块、检测控制模块，实现检测数据的自动存储与上传，对接产线的MES系统完成质量数据追溯。设计过程中优先考虑了检测基准的统一性，将PCB板的定位面与检测模组的运动基准设置在同一安装基准面上，减少装配累积误差对检测精度的影响，同时将检测作业区域设置在封闭腔体内，可避免外界环境光线、浮尘对光学检测组件的干扰，保障检测结果的稳定性。设备整体外形紧凑，不需要占用过大的产线空间，可直接布置在PCB组装线的末端工位，完成组装后的在线全检作业，也可作为实验室抽检设备放置在质检区域，针对来料或制程样品进行精度核验，针对不同规格的PCB板，仅需更换对应的定位载板即可快速切换检测型号，具备较强的适配性，可覆盖消费电子、车载电子等多领域PCB板的相关高度参数检测需求，有效替代人工检测提升检测效率与判定一致性，降低质检环节的人力成本与误判损耗。
