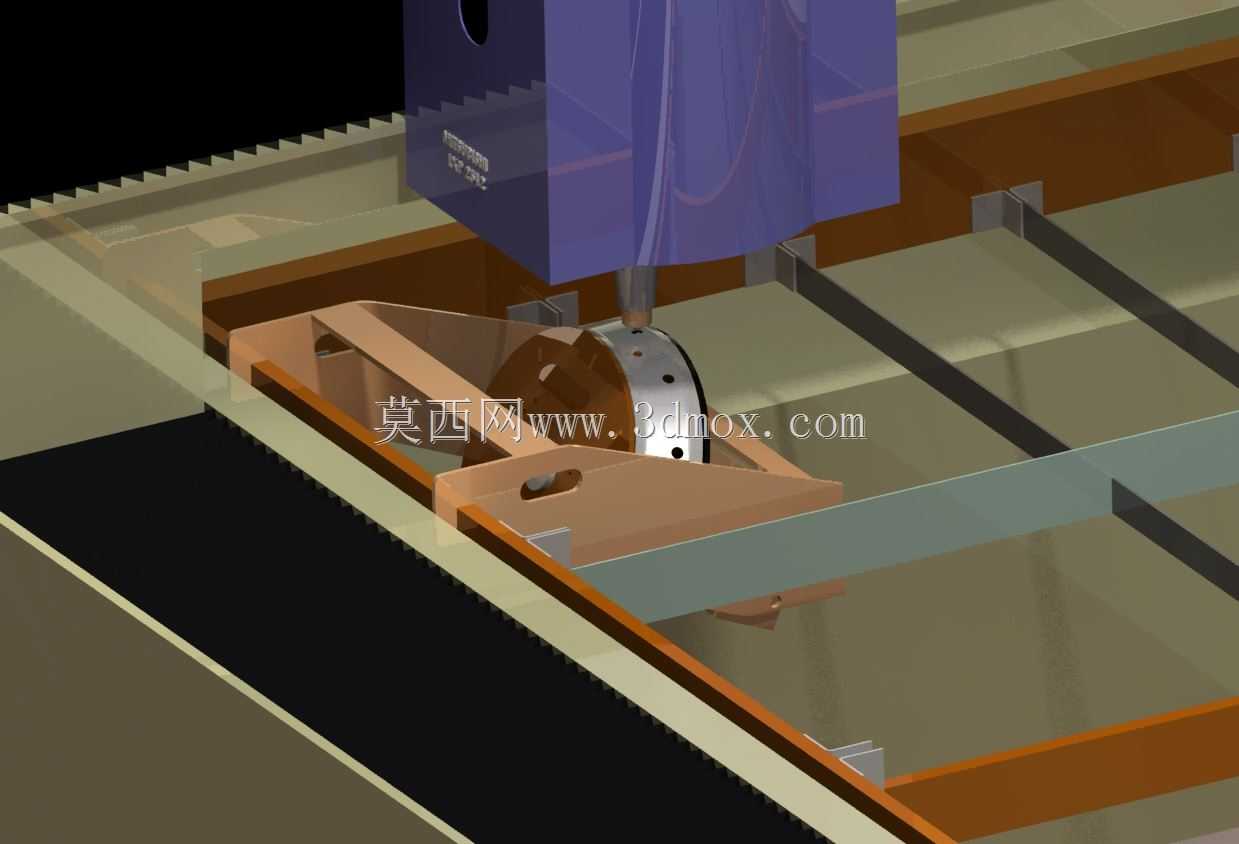

三平面激光切割双索引定位工装夹具

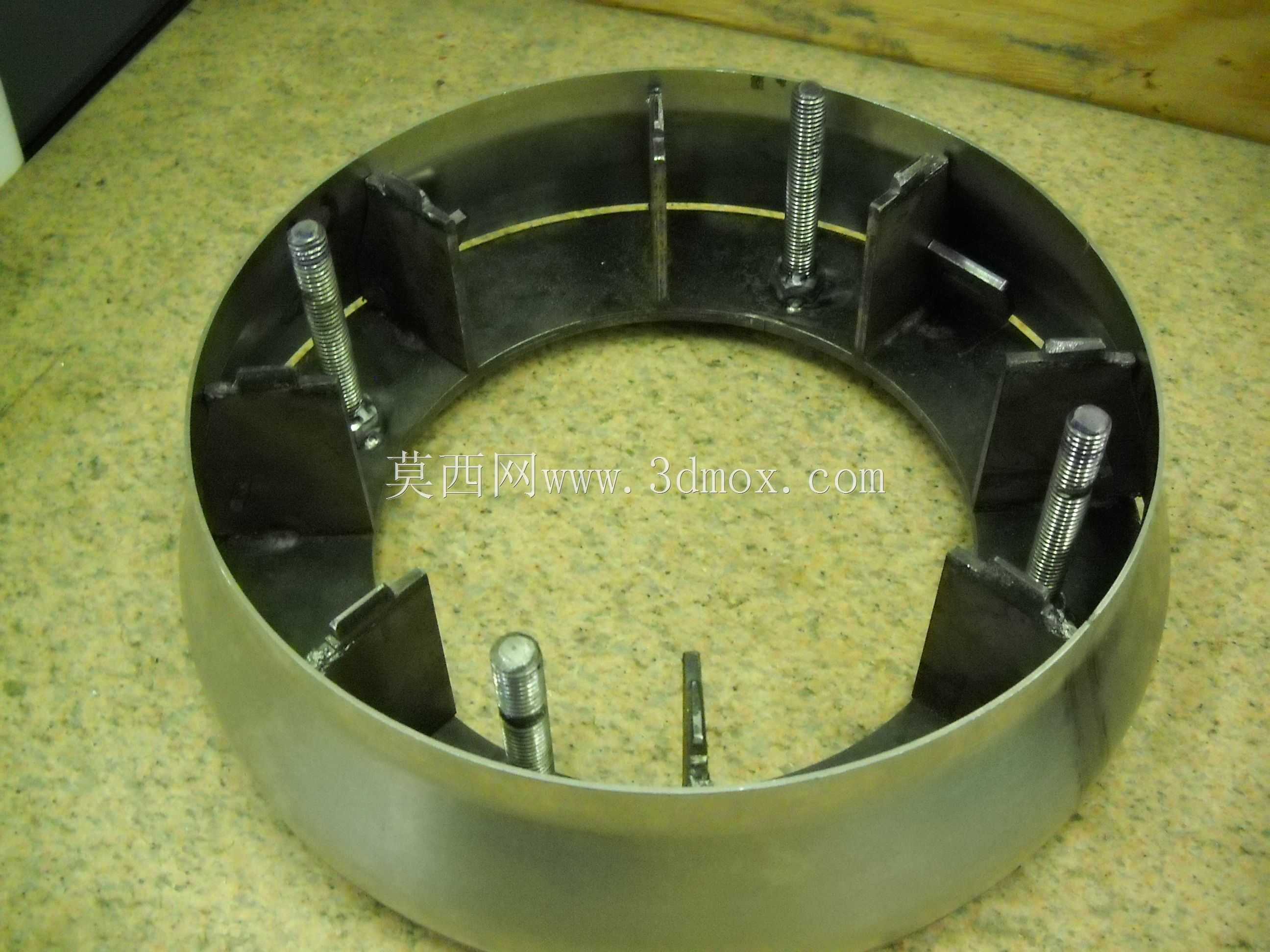

这款环形结构的定位工装，主要应用于金属板材激光切割加工场景，针对需要多平面分步切割的盘类、筒类工件设计，解决常规单一定位夹具无法完成多面连续切割、重复定位精度不足的生产痛点。工装整体采用高碳钢材质加工，主体为厚壁环形基座，外径适配常见激光切割工作台的装夹范围，内径预留足够的工件容纳与切割走刀空间，整体厚度经过受力校核，可承受激光切割过程中产生的热变形与工件装夹应力，长期使用不会出现基准偏移问题。

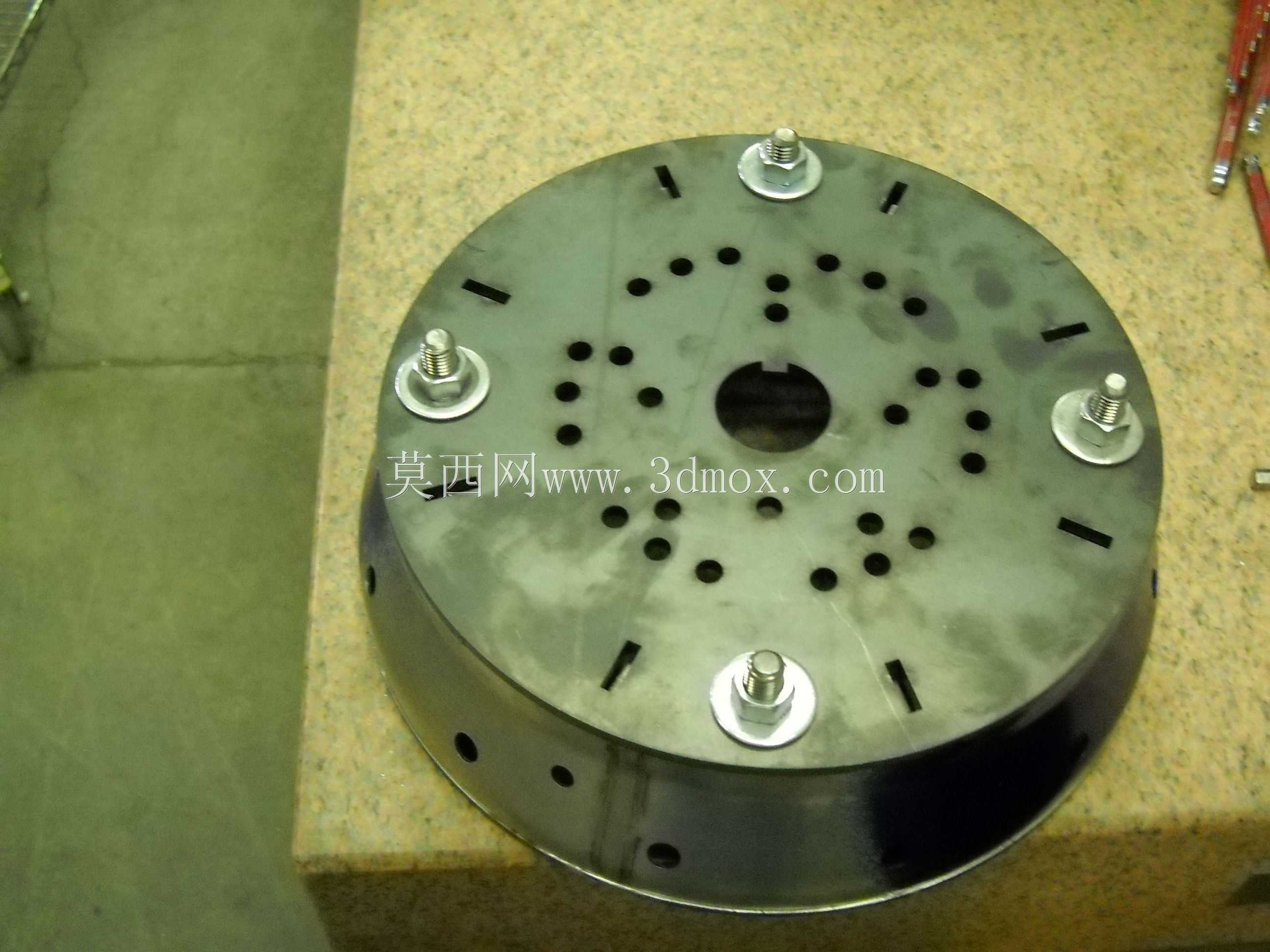

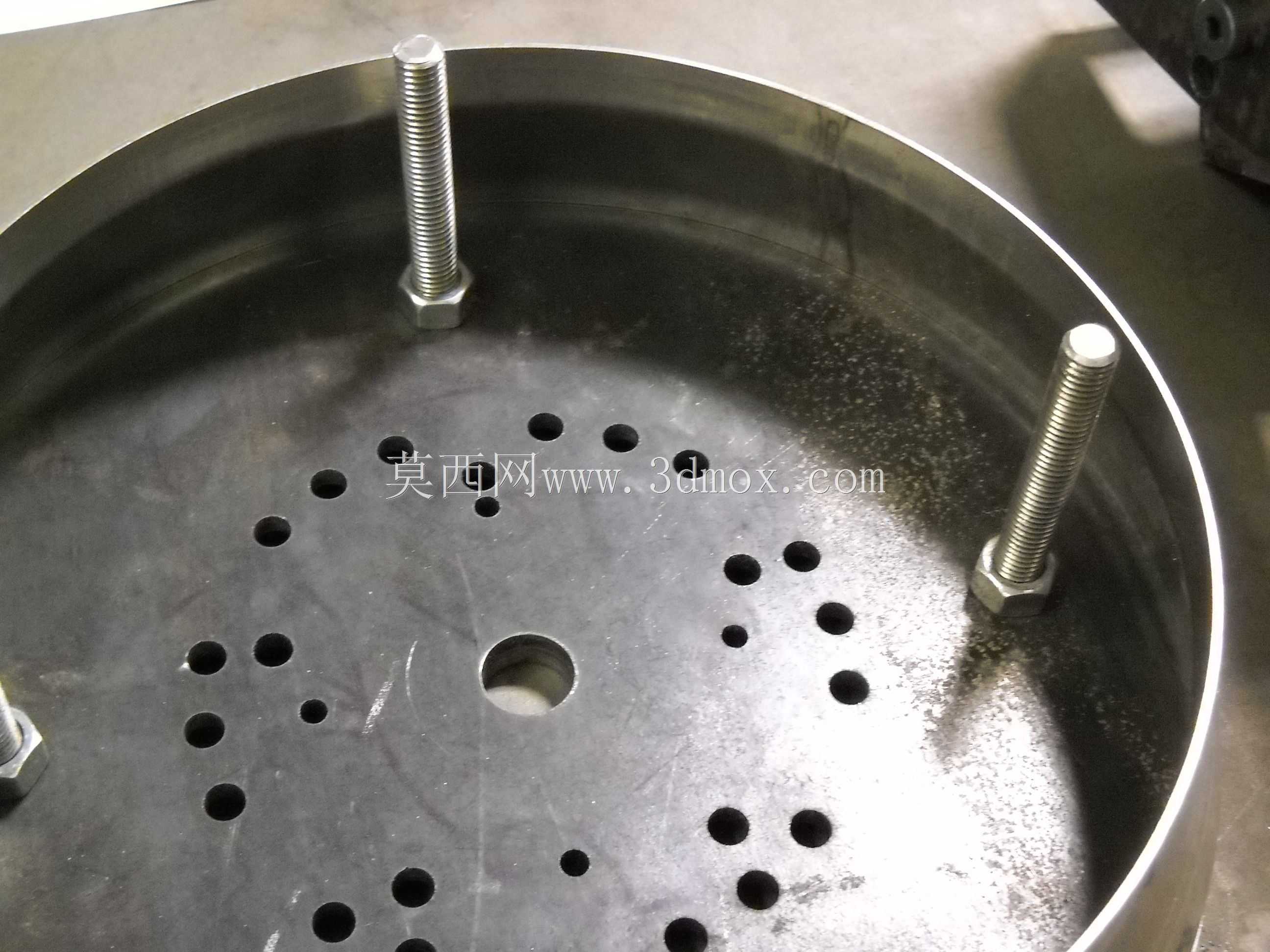

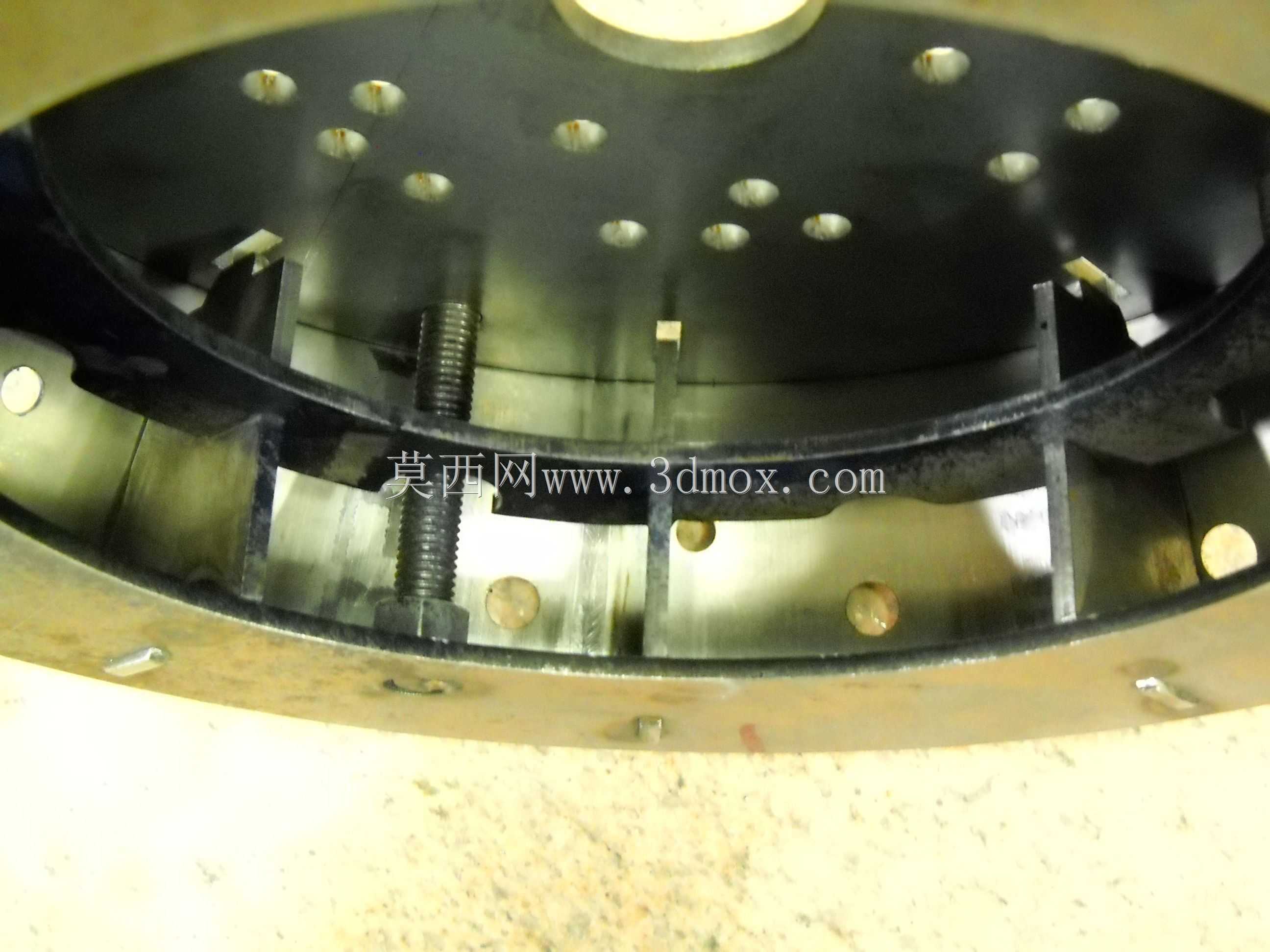

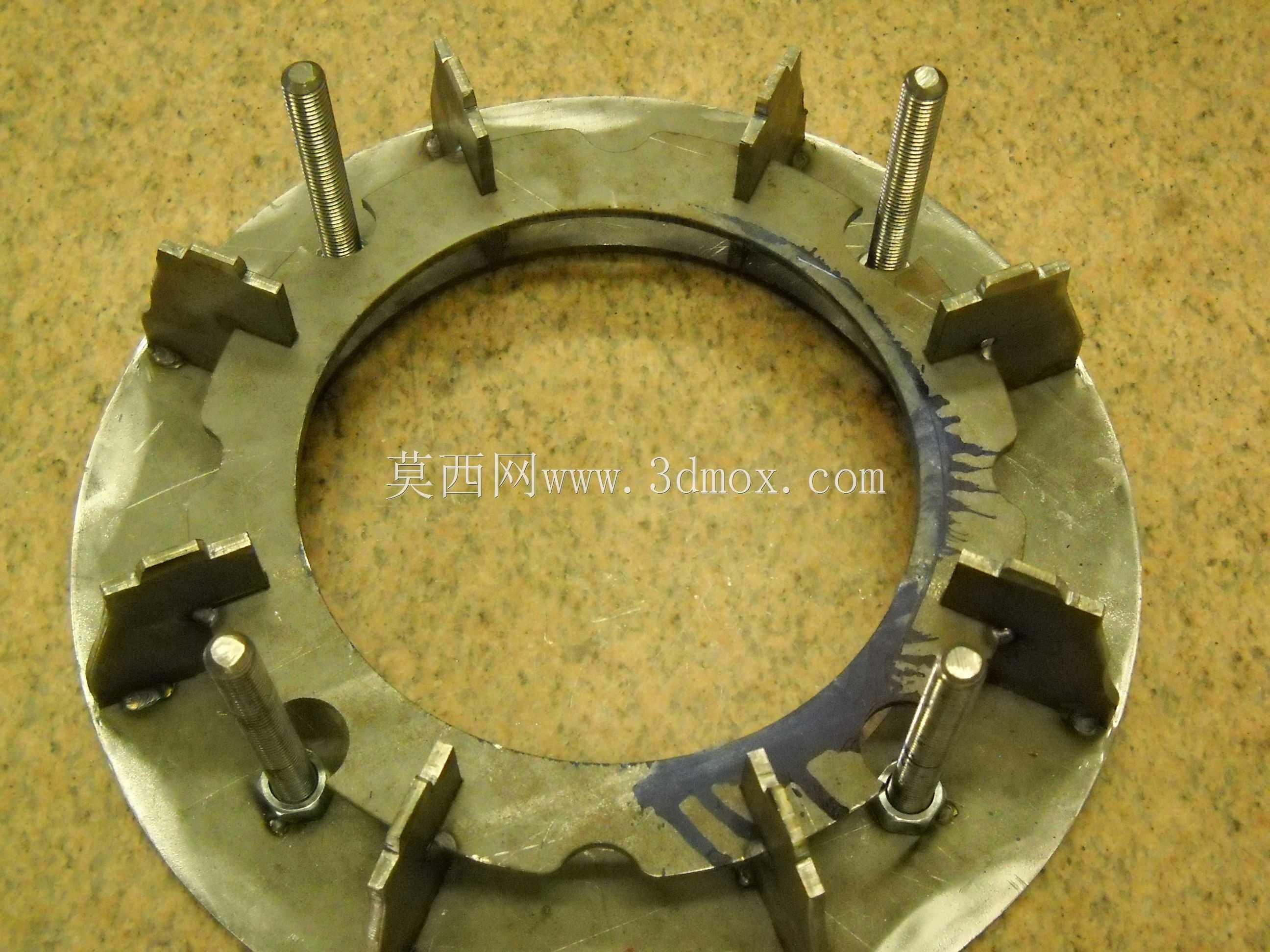

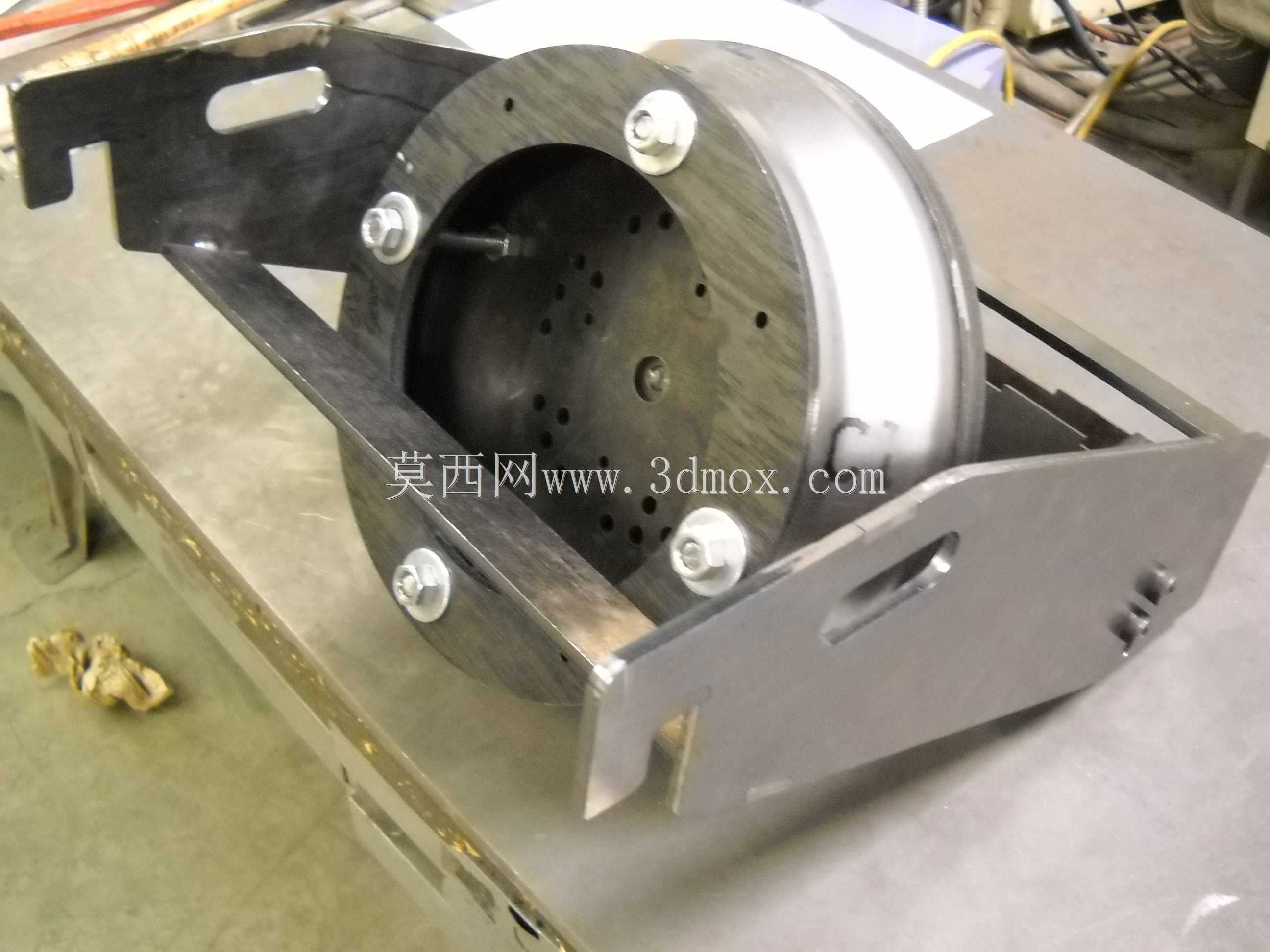

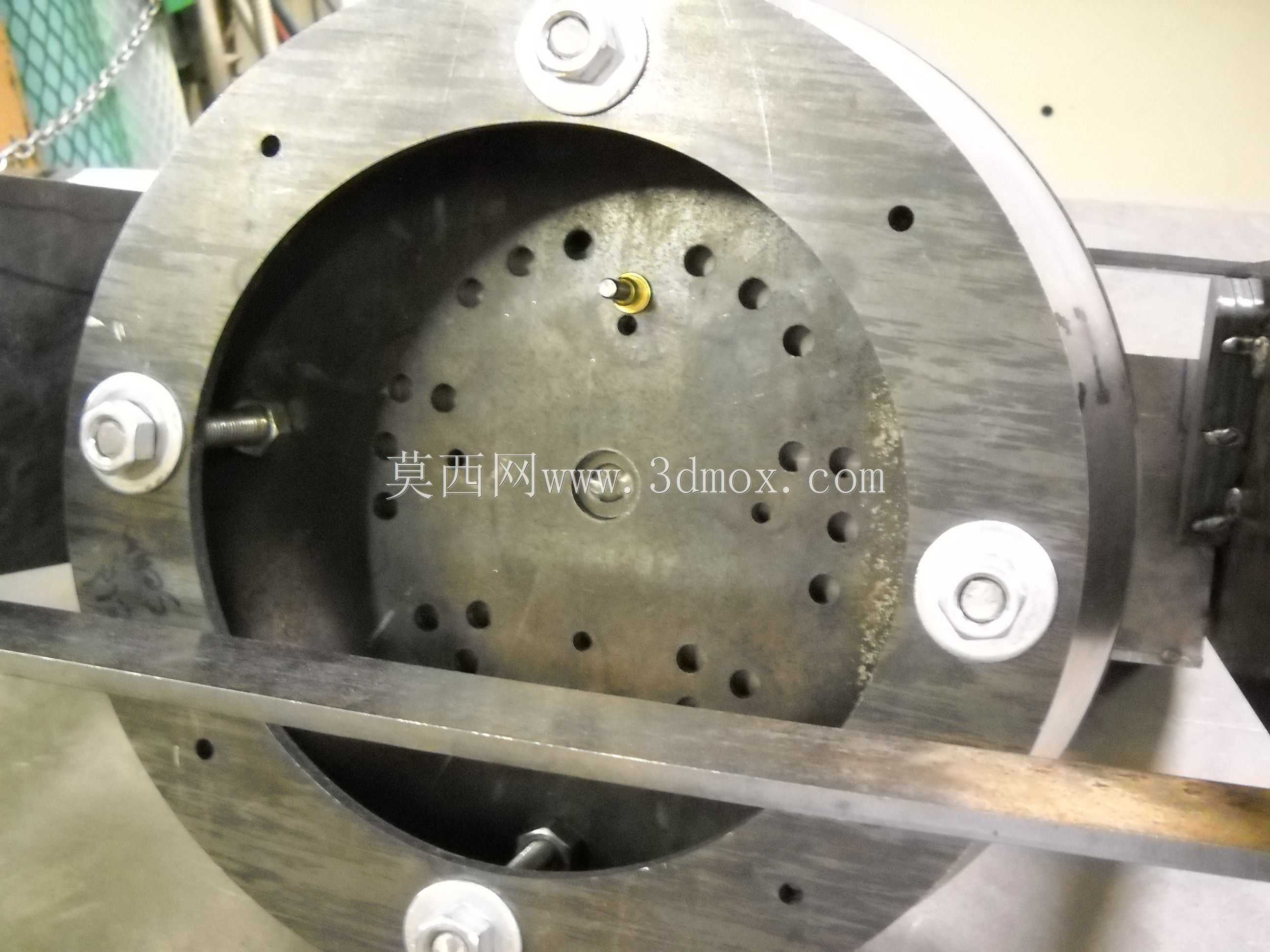

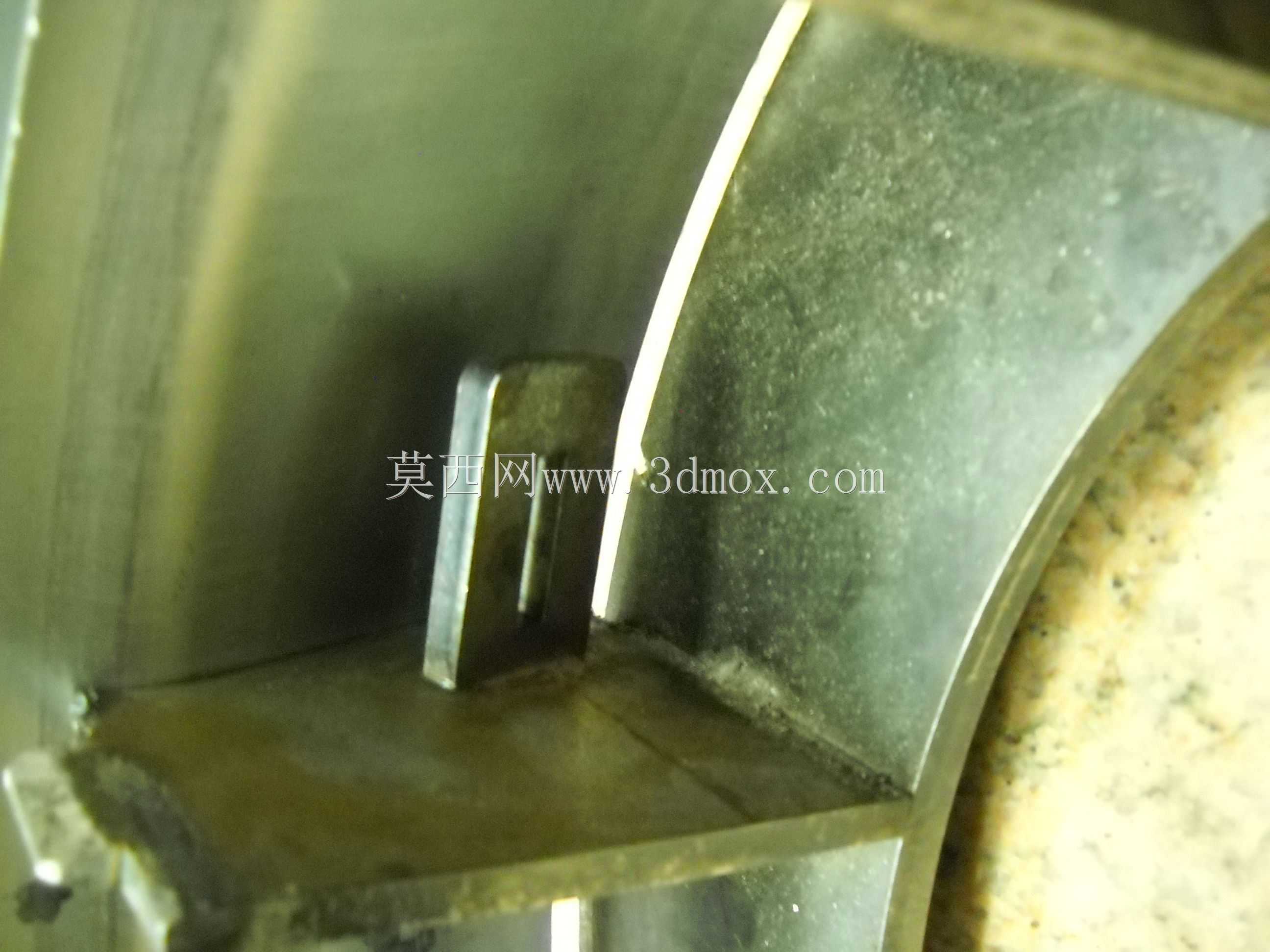

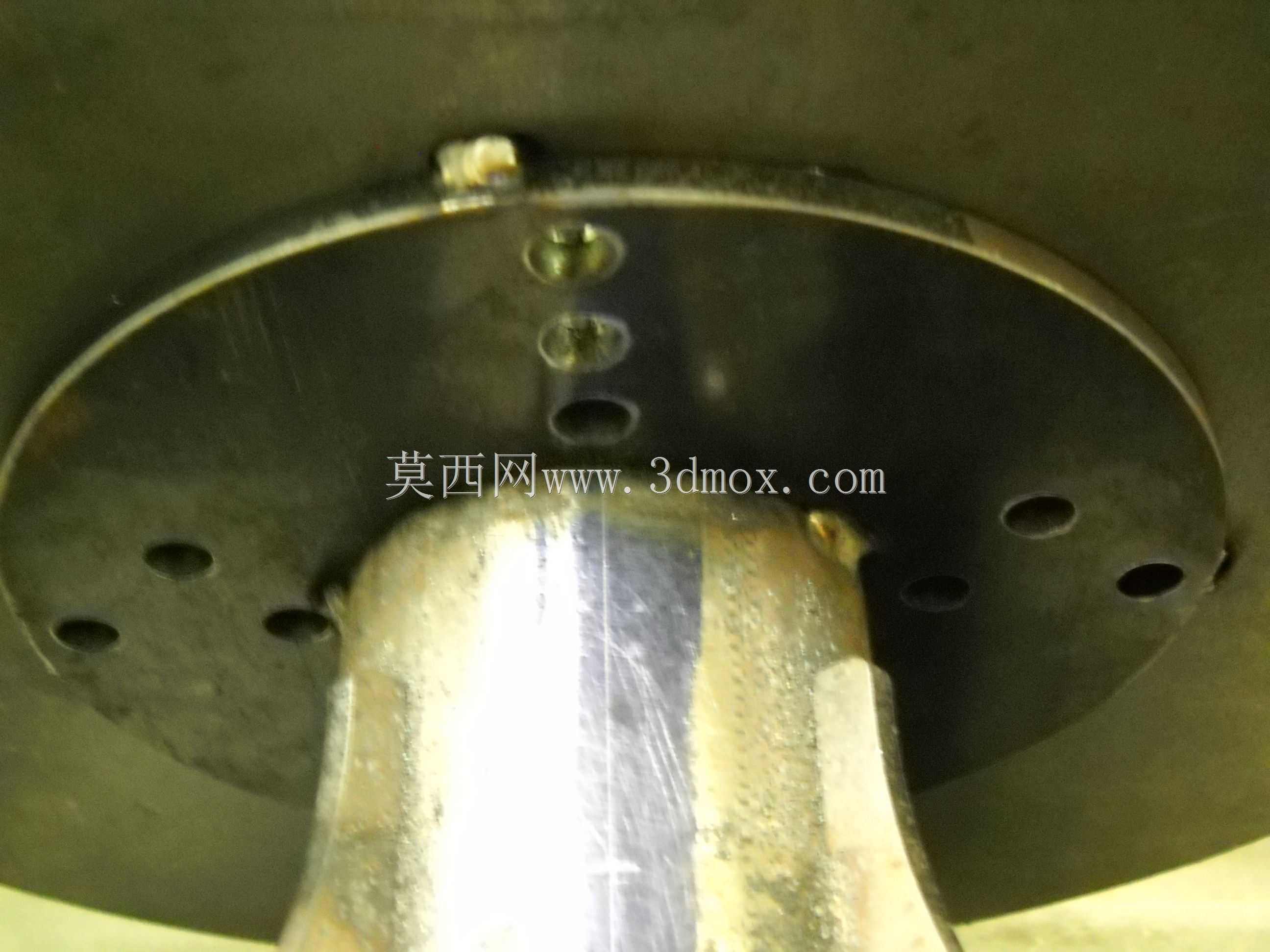

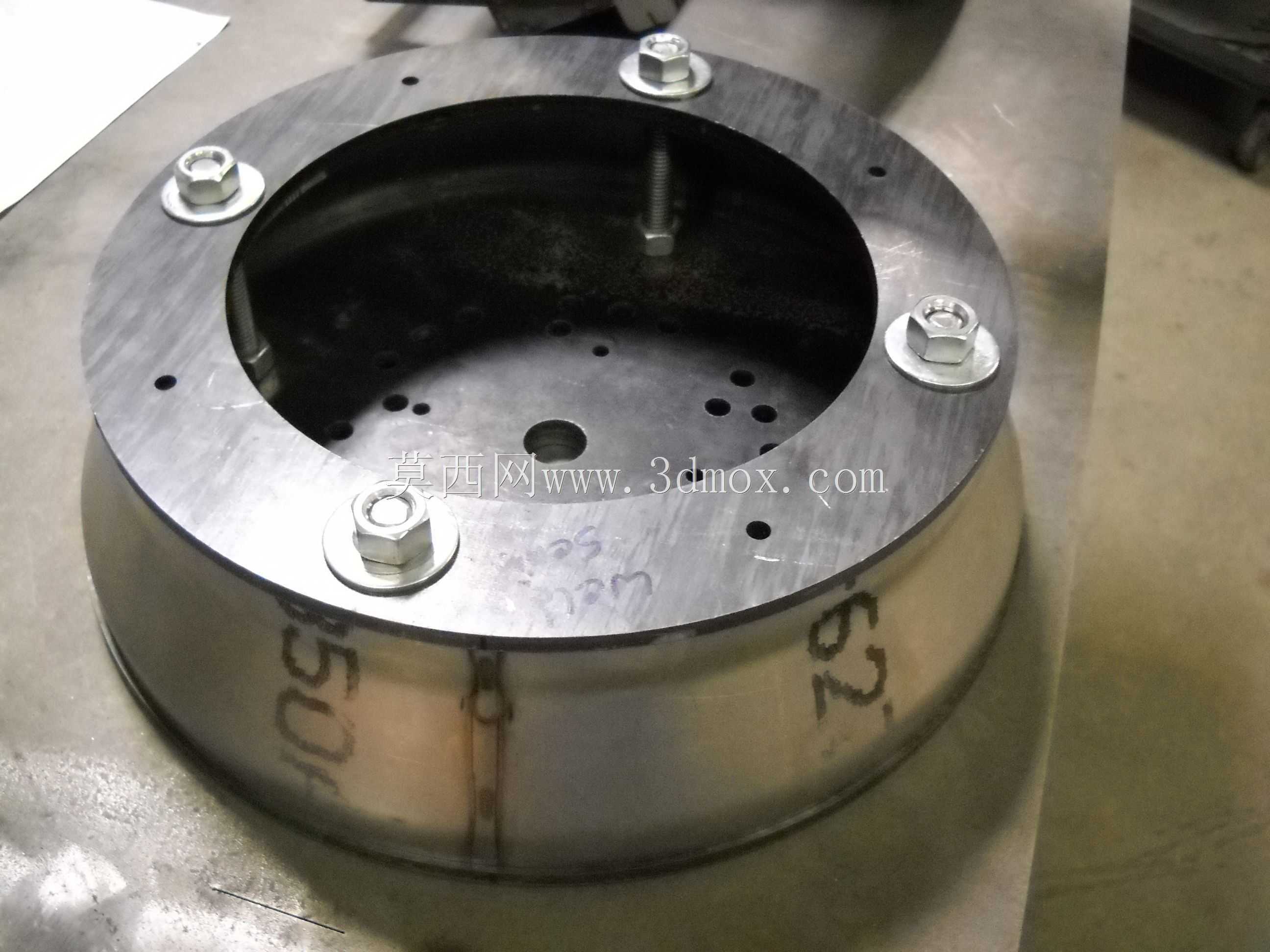

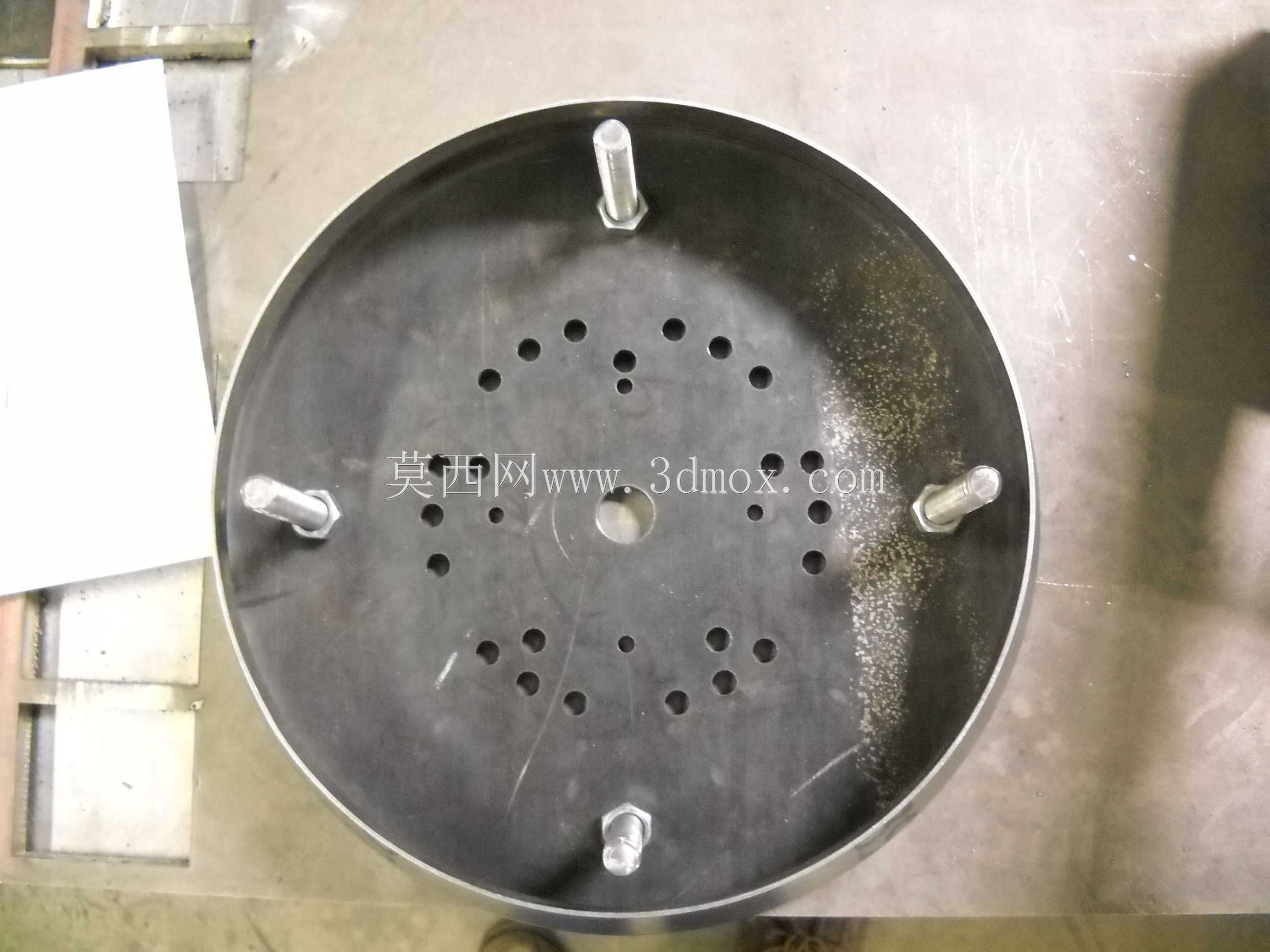

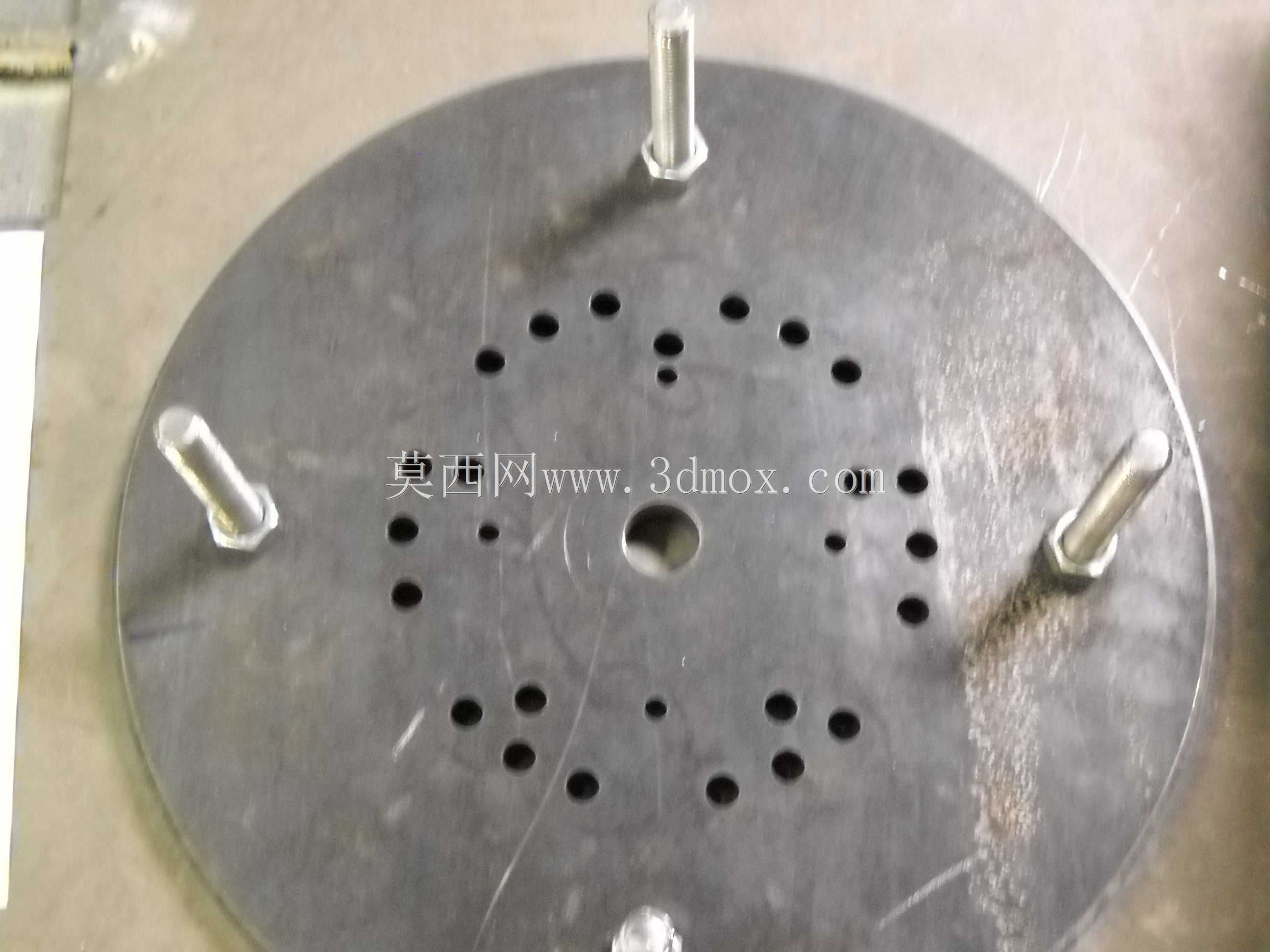

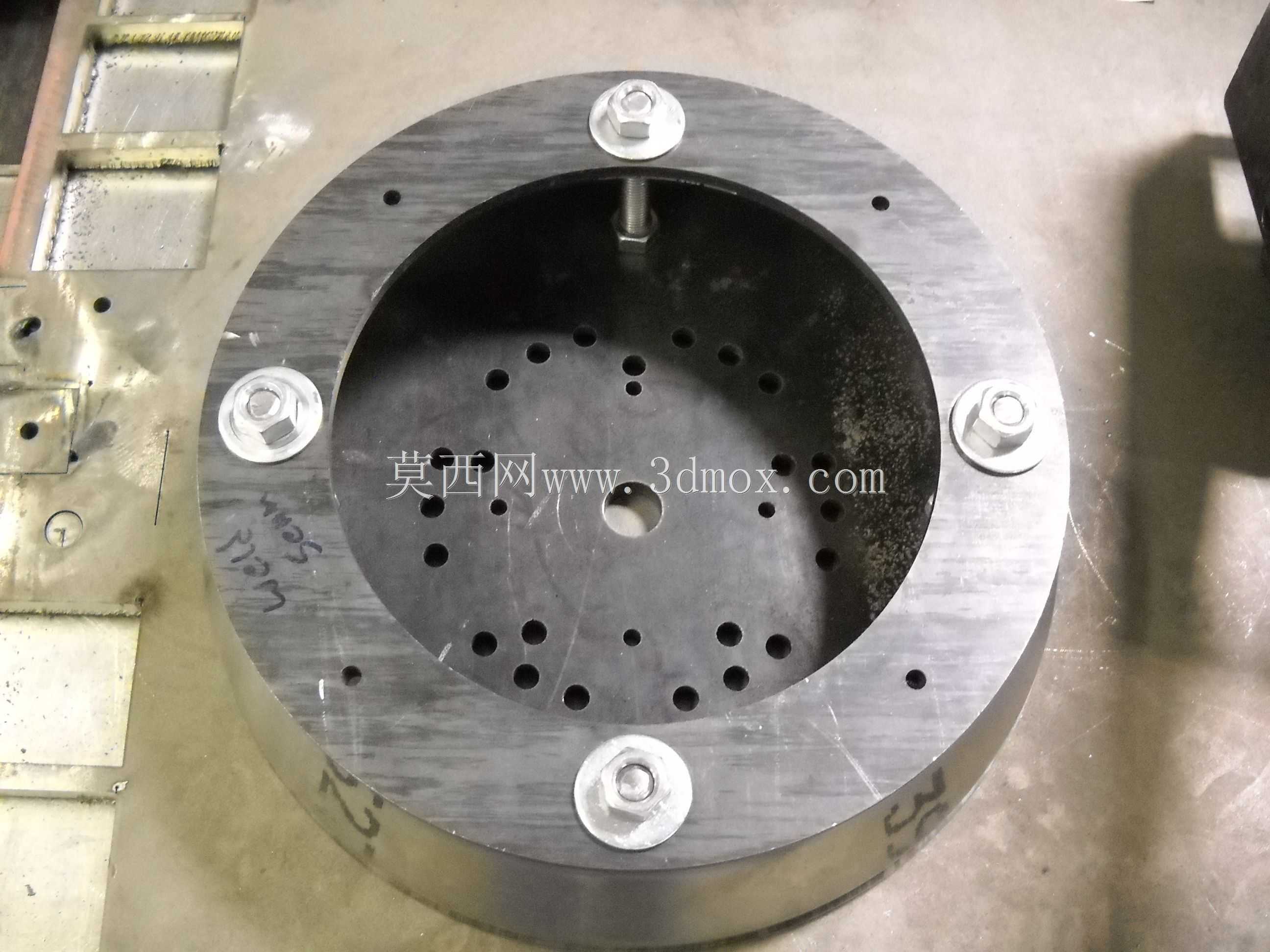

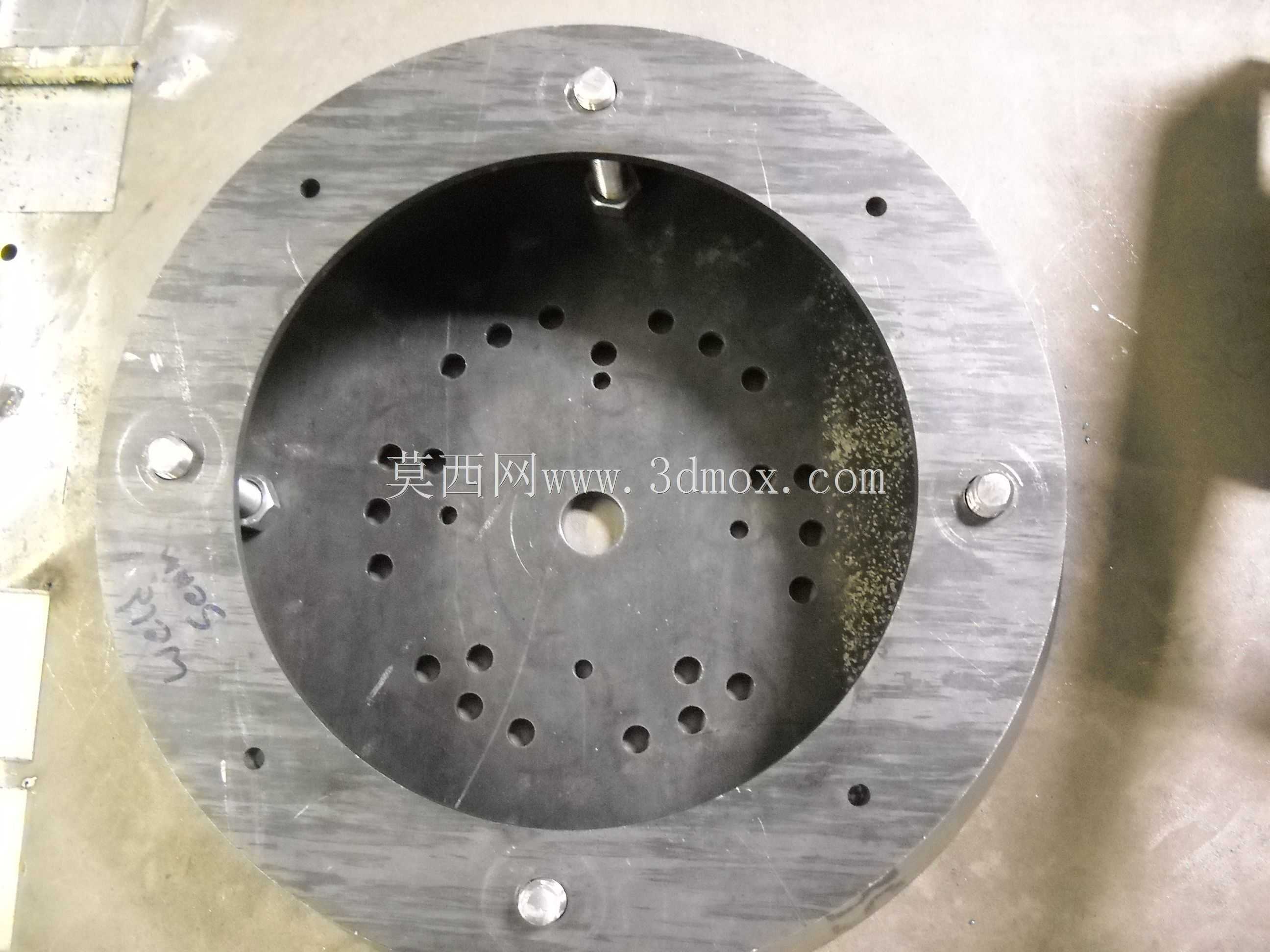

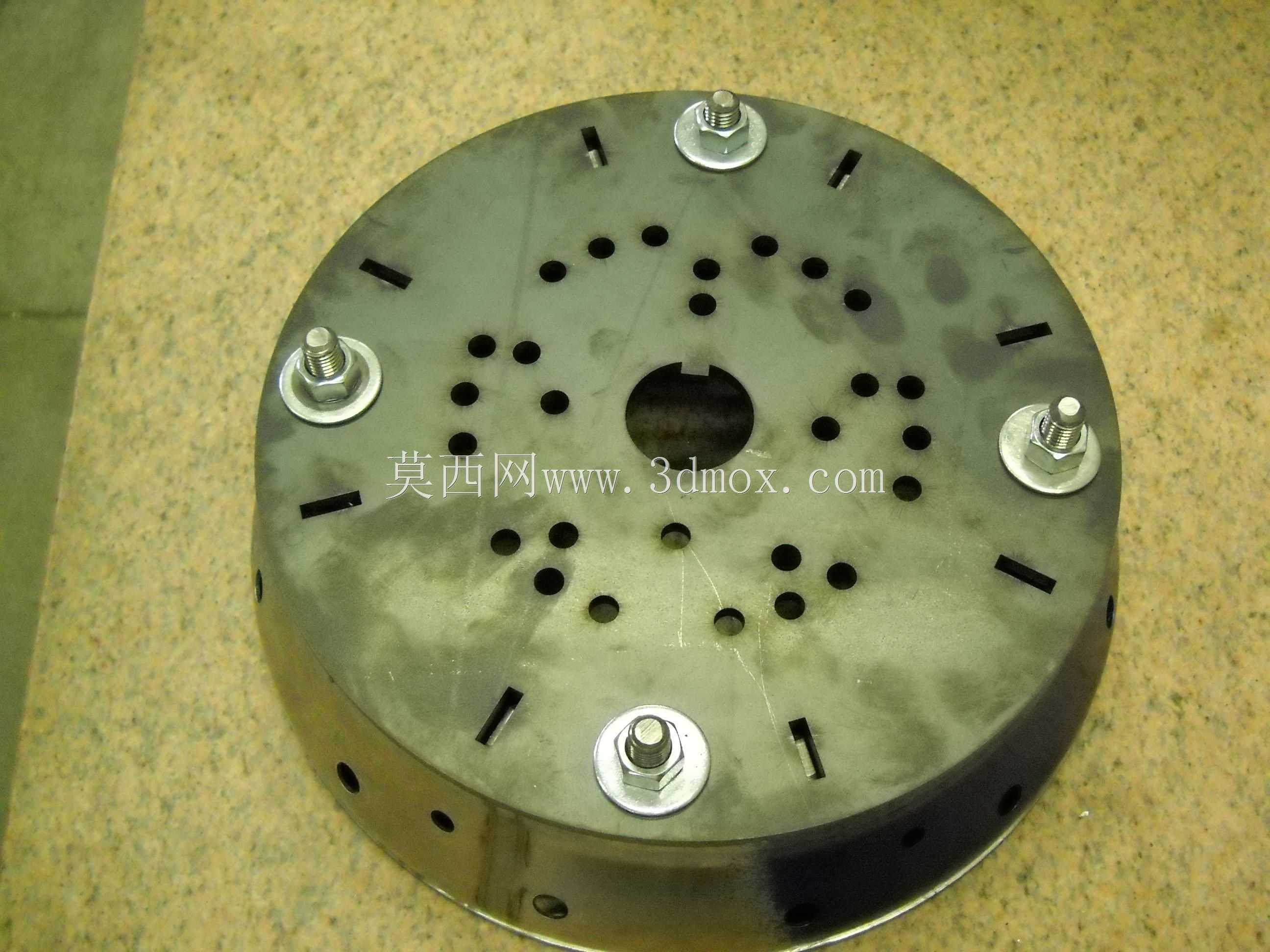

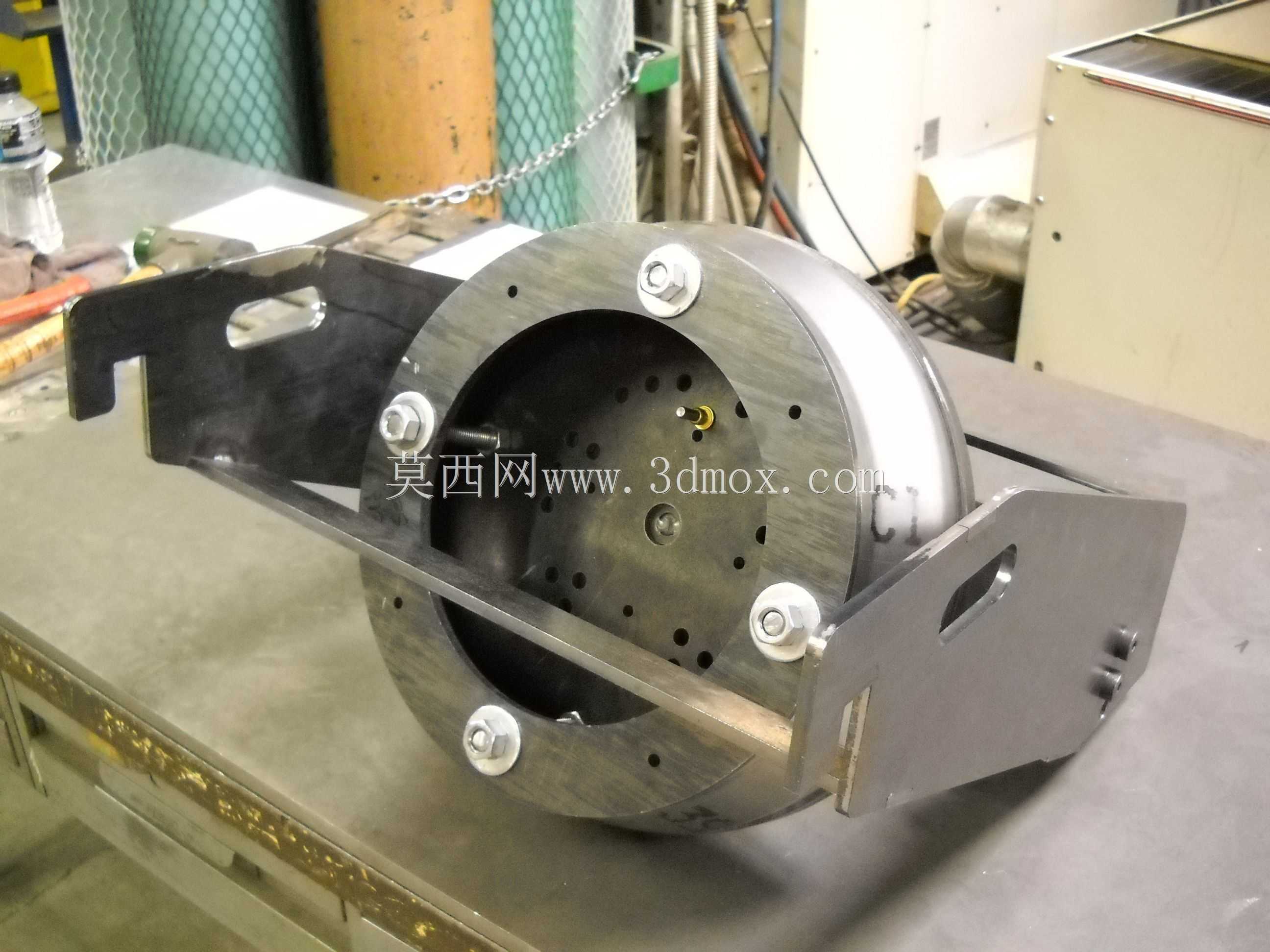

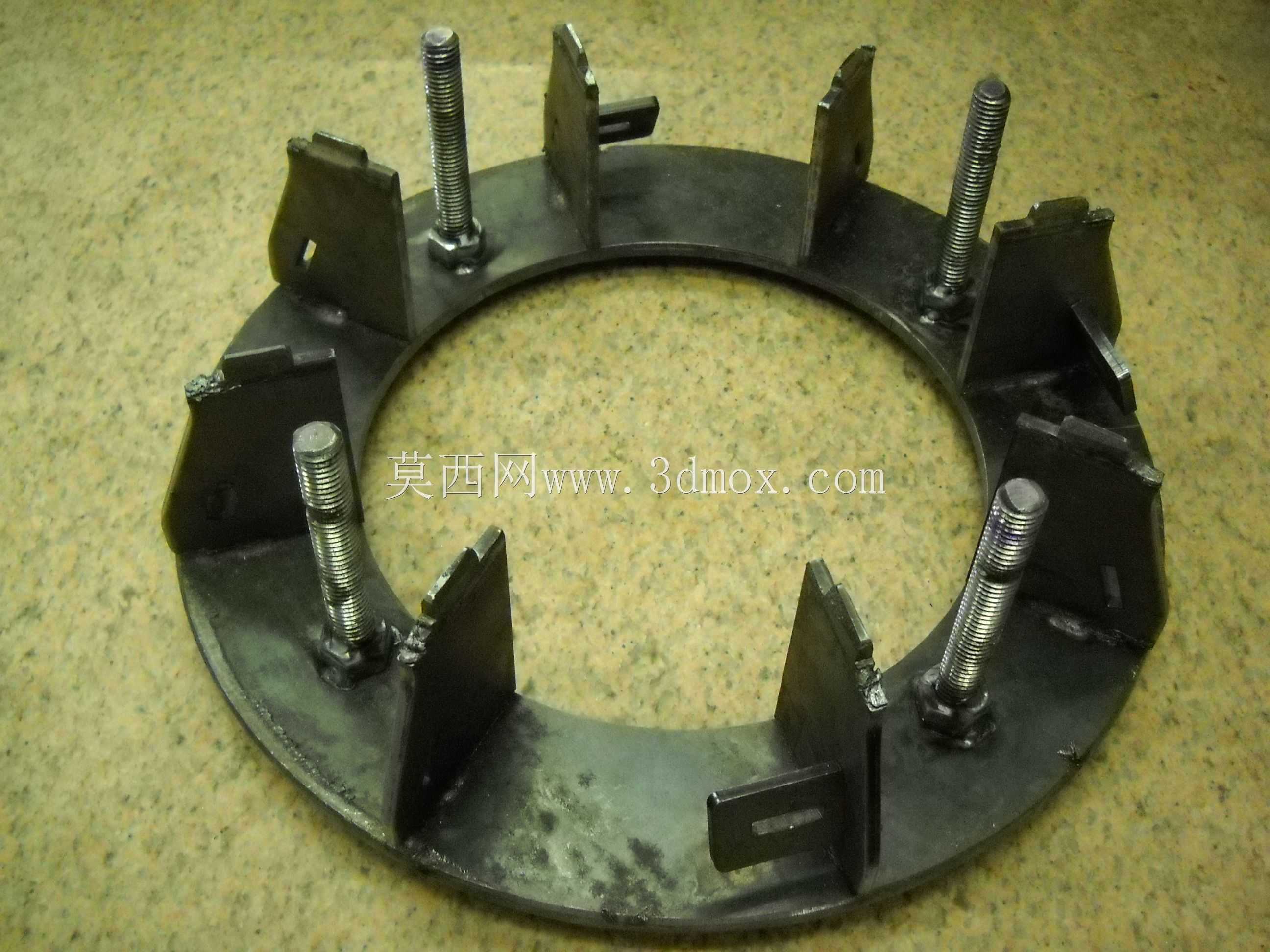

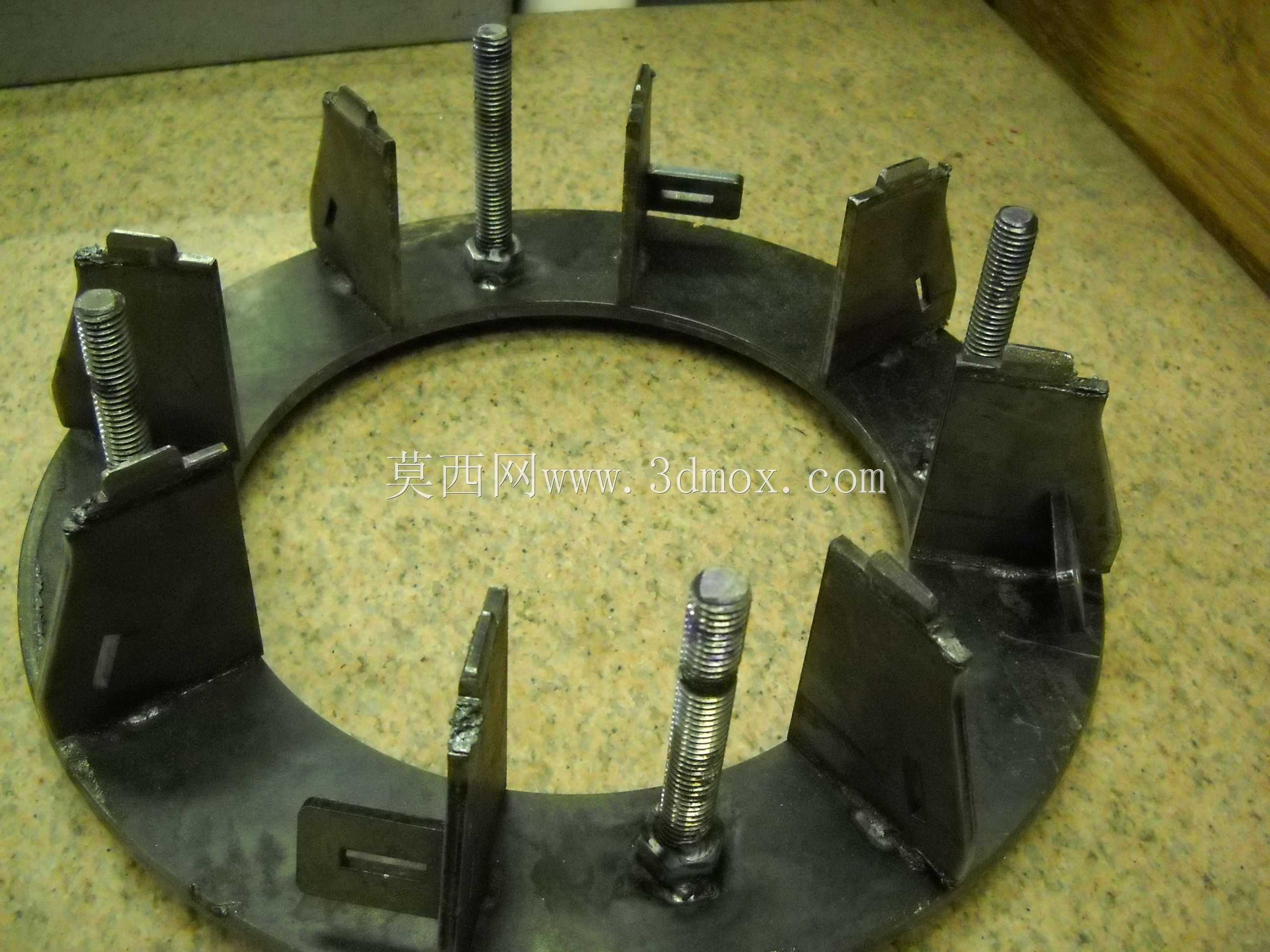

工装的核心设计为双索引定位结构，环形基座上均匀分布四组锁紧螺栓组件，可快速完成工件的初步压紧固定，基座端面加工有阵列分布的定位孔系，不同孔径的定位孔可适配不同规格的定位销，满足不同尺寸工件的定位需求，同时可配合索引销实现工件的角度旋转定位。在实际加工过程中，工件装夹完成后，首先完成垂直平面上的各类孔位、轮廓切割加工，随后通过双索引结构切换定位基准，无需重新拆装工件即可完成顶部与底部四个平行索引平面的切割作业，当需要调整切割角度时，仅需调整旋转角度参数，将角度值从23.31度更改为0度后，即可切换为全平面切割模式，大幅减少重复装夹的辅助时间，有效避免多次装夹带来的累积误差。

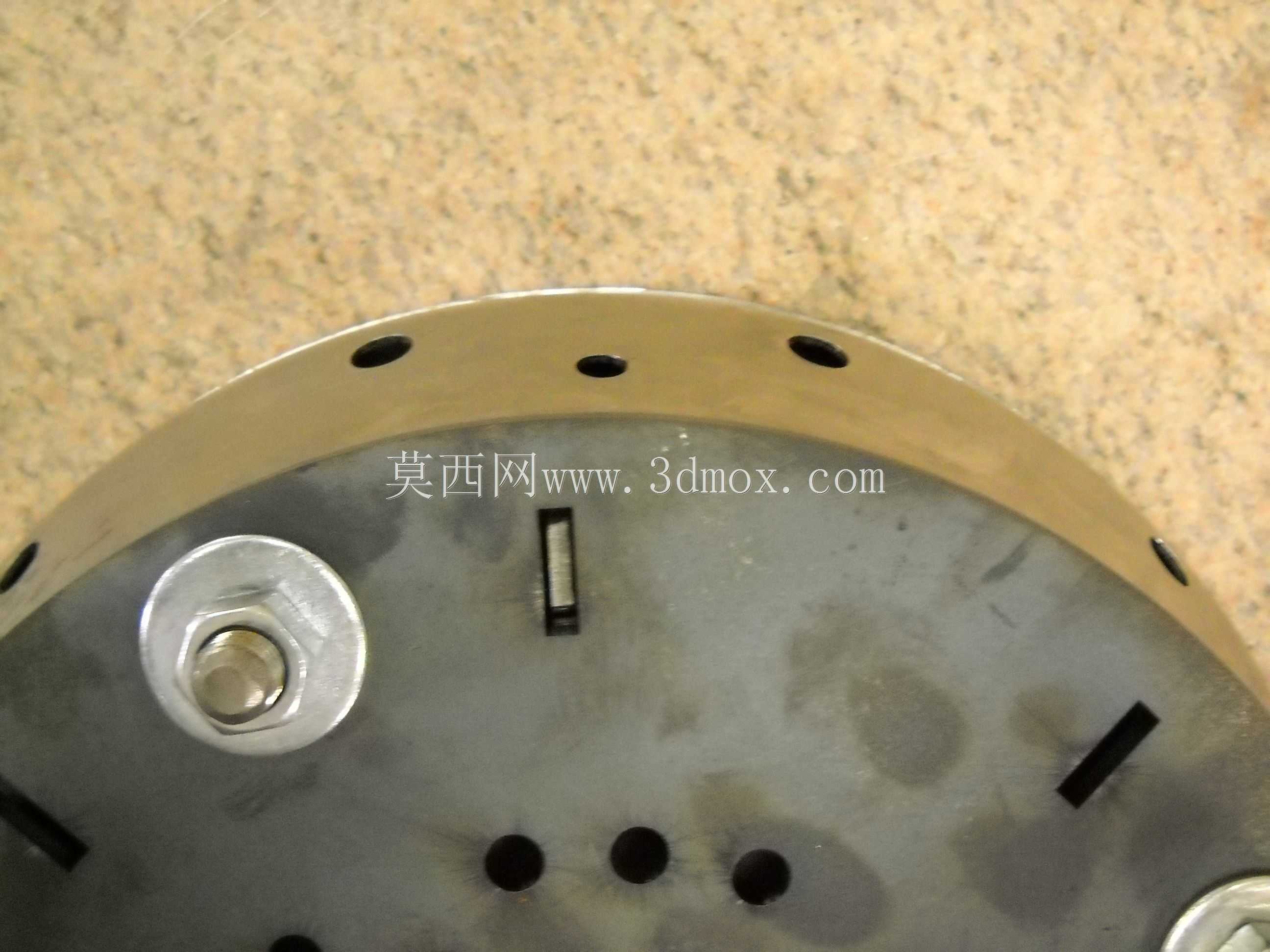

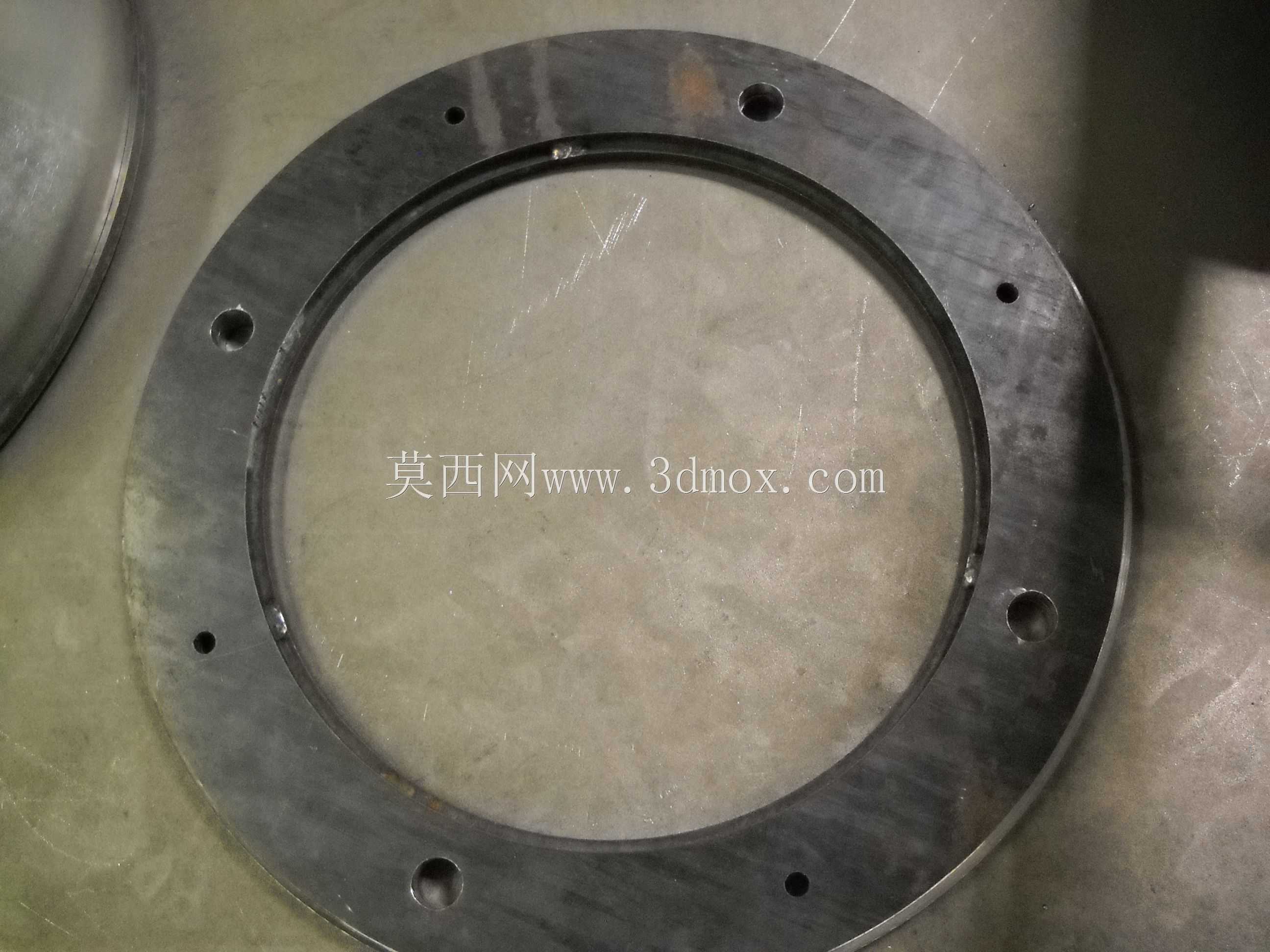

工装的安装边界完全匹配主流激光切割设备的工作台T型槽间距，四组锁紧螺栓的位置可在一定范围内调整，兼容一定尺寸区间内的同类工件加工，基座底面经过精磨处理，与工作台贴合平面度控制在0.02mm以内，保证装夹后的整体基准精度。端面的多孔设计除定位功能外，还可作为切割过程中的排渣与散热通道，避免激光切割产生的熔渣堆积在工装与工件接触面，影响装夹平整度。工装外侧预留的标记位可标注不同工件对应的装夹定位点，方便现场操作人员快速切换加工产品，适配中小批量多品种的激光切割加工需求，在钣金加工、五金零部件加工等场景中，可有效提升多面切割工件的加工效率与成品合格率，降低操作人员的装夹劳动强度。
