木工加工用可调式棒材夹持固定装置

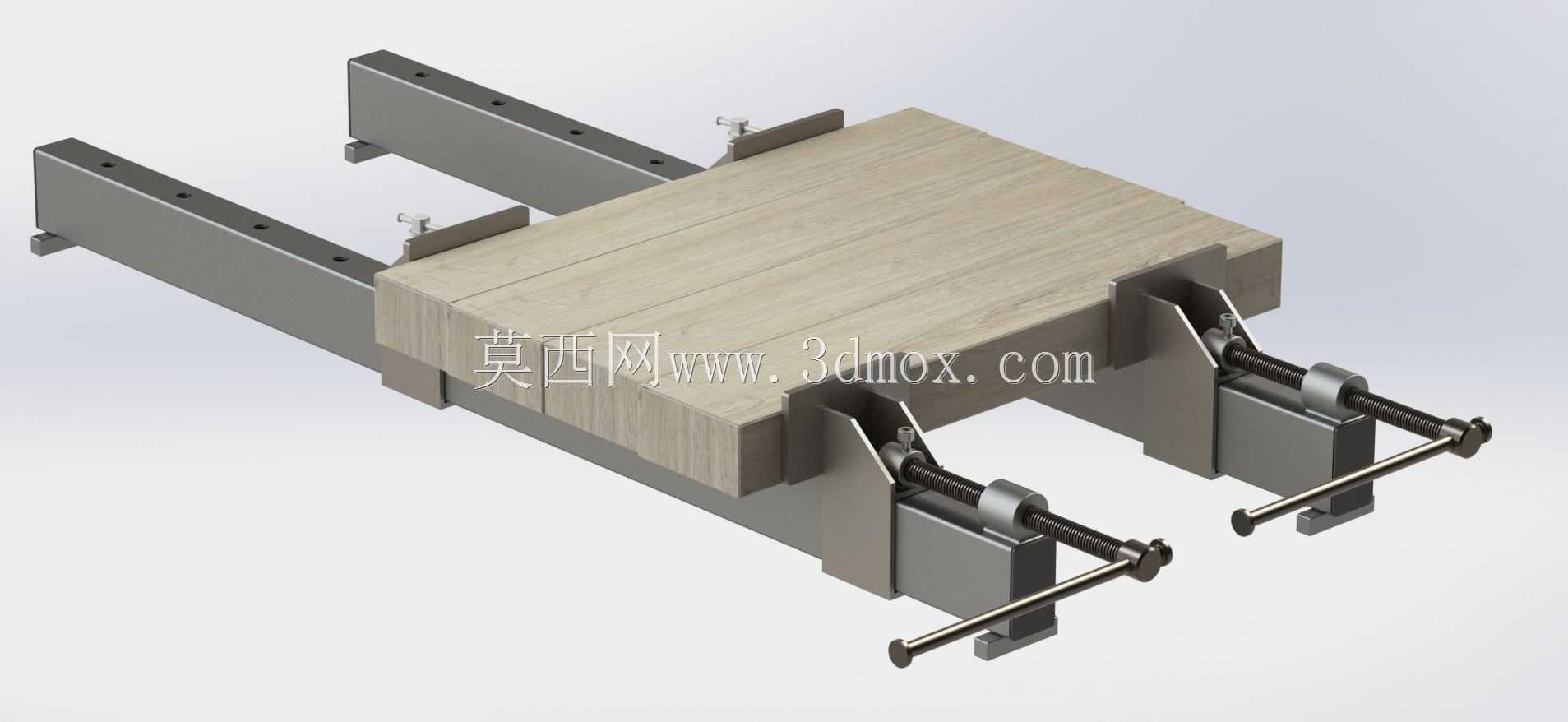

这款可调式棒材夹持装置主要面向木工加工作业场景设计，可适配台式锯切、铣削、打磨等多道木工工序的工件固定需求，解决长尺寸木料加工过程中易移位、夹持不稳导致的加工精度偏差问题，同时也可拓展用于轻质金属型材、硬质塑料型材的小批量加工作业，适配家庭木工坊、小型定制家具加工门店的日常生产需求。装置整体采用双导轨平行排布结构作为承载基础，两根钢制导轨通过端部支撑脚架固定在工作台面，支撑脚预留安装孔位，可通过螺栓快速与不同规格的加工工作台完成锁紧固定，安装边界灵活，无需对原有工作台做额外改造即可完成部署。夹持执行端采用双侧对称丝杠夹紧结构，每侧配置两组独立的夹紧滑块，滑块与导轨采用间隙配合设计，可沿导轨轴向顺畅滑动调整位置，适配不同长度的待加工工件；丝杠端部配置横向摇柄，操作人员无需额外工具即可手动旋转丝杠带动夹紧块进给，夹紧块与工件接触面采用平整硬质接触面设计，既保证足够的夹持摩擦力避免工件窜动，也不会在木料表面留下过度压痕损伤工件表面。设计过程中充分考虑了木工加工的实际操作痛点，双侧独立可调的结构可同时满足单根长料居中夹持、多根短料并排同步夹持的不同需求，当进行长木料截断作业时，可将两组夹紧单元分别调整至工件靠近加工位的两侧位置，避免加工过程中工件悬臂端颤动；当进行木料侧边铣型作业时，可将工件靠紧导轨基准面后单侧锁紧，保证加工基准的统一性。装置可夹持的工件宽度范围覆盖常规木工加工常用的板材、方料规格，导轨长度适配600mm行程的夹持需求，整体结构无复杂传动部件，日常维护仅需定期在导轨与丝杠接触面涂抹润滑脂即可保证操作顺畅，钢制主体结构经过表面防锈处理，可适应木工车间多木屑、多粉尘的作业环境，长期使用也不会出现卡滞、锈蚀问题。相较于传统的台式木工虎钳，这款夹持装置的跨距调整范围更大，夹持长工件时不会出现工件两端翘起的问题，双侧同步夹紧的结构也能避免单侧夹紧导致的工件基准偏移，操作人员可根据加工需求快速调整夹持位置，无需反复松拆整体夹具，能够有效缩短工件装夹辅助时间，提升小批量木工加工作业的整体效率。
