双立柱翻转式焊接钎焊工装夹具结构

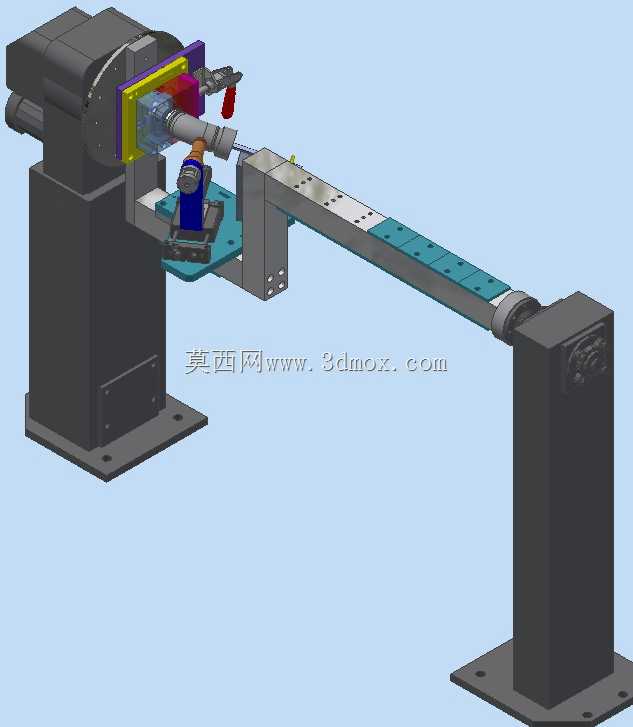

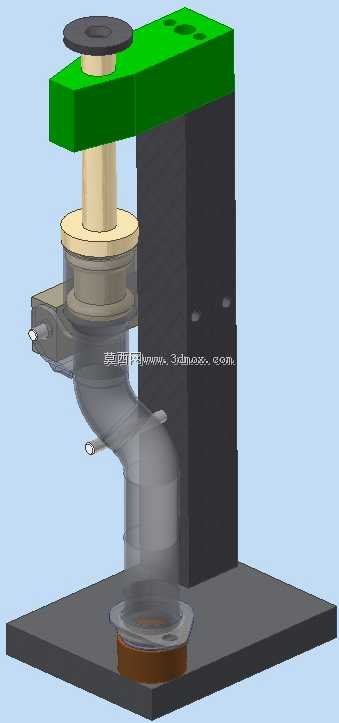

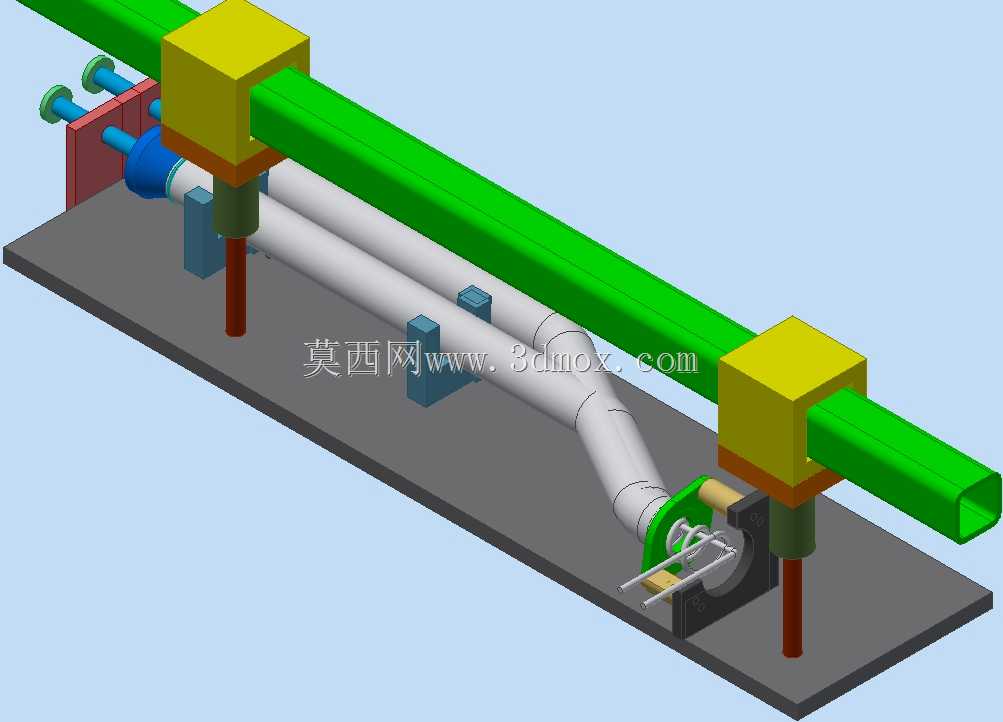

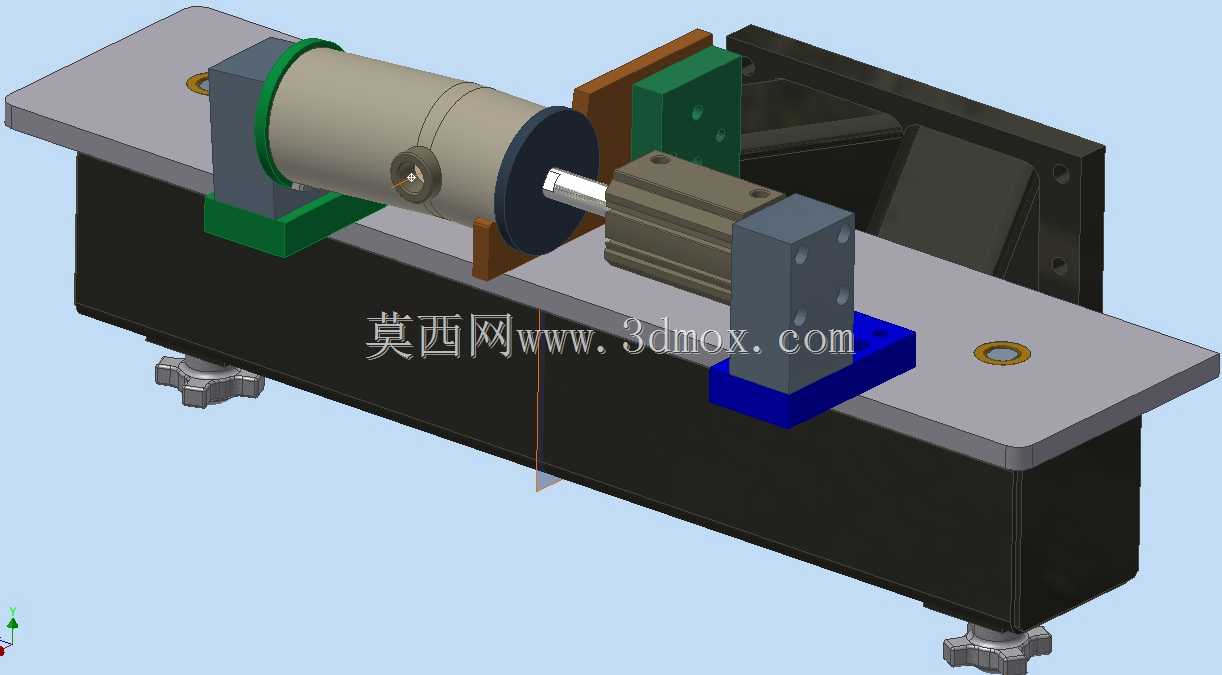

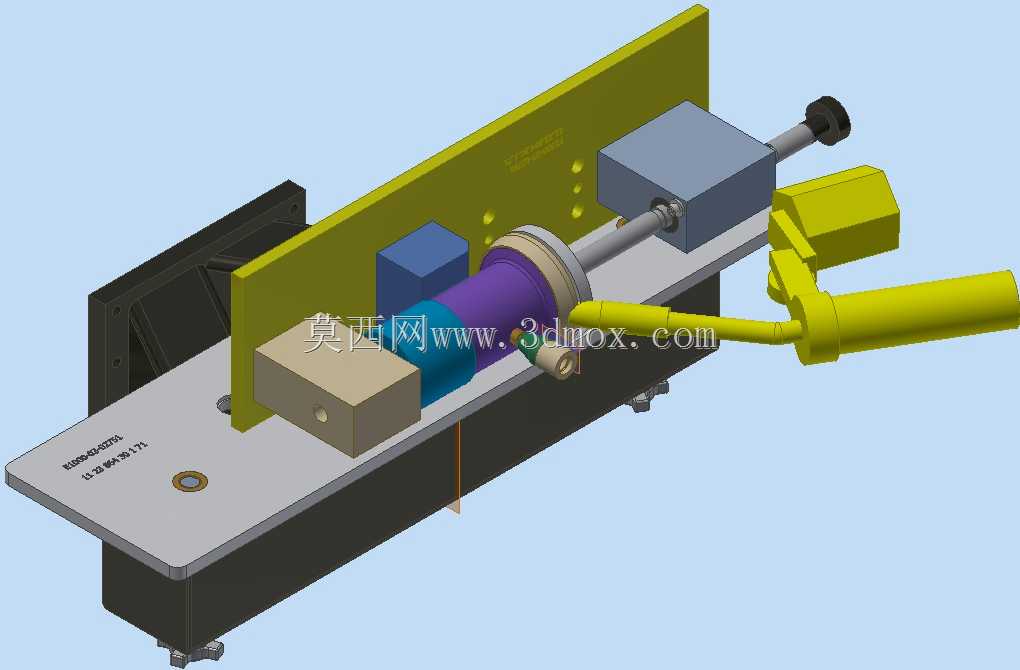

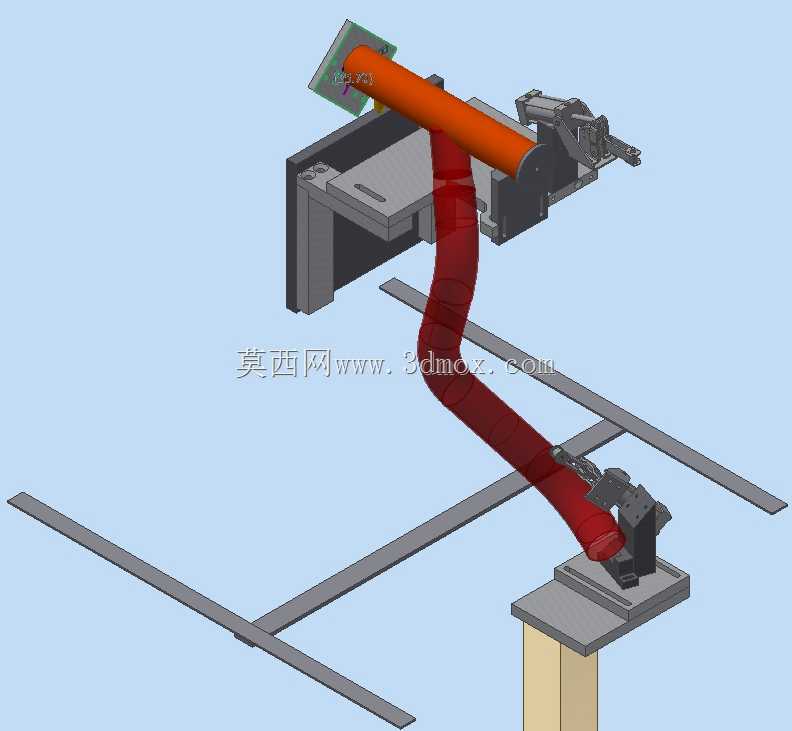

该套夹具主要应用于汽车零部件、五金管件、小型结构件的自动化焊接与钎焊加工场景，适配焊接工作站的变位作业需求，可配合焊接机器人、自动焊枪完成环形焊缝、多面焊缝的连续加工，解决传统手工焊接时工件翻转困难、焊缝定位精度差、焊接角度难统一的痛点，在汽车管路组件、制冷配件钎焊、小型结构件焊接的量产产线中，能够大幅降低人工装夹的辅助工时，提升焊接过程的一致性与成品合格率。整套夹具采用双立柱支撑的翻转式结构设计，两侧立式支座通过底部安装法兰固定在工作站台面上，中间的翻转横梁搭载多组定位装夹模块，可带动待焊工件完成0-360度范围内的角度翻转，让焊枪能够无遮挡抵达所有待焊位置，避免人工翻面带来的位置偏移与安全隐患。装夹模块部分根据待焊工件的外形特征做了仿形定位设计，包含快速压紧手柄、定位销、仿形支撑块、可调式限位组件，其中仿形支撑块贴合工件的非加工面做轮廓适配，保证工件装夹后不会出现窜动，快速压紧手柄采用肘节式结构，操作人员只需单次扳动即可完成工件的锁紧与松脱，无需额外工具辅助，单工位装夹耗时可控制在数秒内，适配量产节拍需求。横梁上预留了多组标准化的安装孔位，可根据不同规格工件的装夹需求调整定位模块的安装位置，无需对主体结构做二次加工即可适配小范围的产品换型，降低多品种小批量生产时的工装投入成本。两侧立柱内部集成了翻转驱动与定位锁紧结构，翻转到位后可自动锁止，避免焊接过程中横梁出现晃动，保证焊缝位置的稳定性。从安装边界来看，两侧立柱的底部法兰预留了对称布置的安装螺栓孔，可直接固定在标准焊接工作站的铸铁平台上，整体横向跨度适配常规中小型工件的焊接作业范围，竖向高度避开了焊枪的运动干涉区间，翻转过程中工件与周边设备、防护结构不会发生碰撞，装夹工位的操作高度符合人体工学设计，操作人员站在工位侧方即可完成上下料操作，无需过度探身或登高作业。整套夹具的结构设计兼顾了刚性与操作便捷性，主体支撑部分采用厚壁钢结构焊接后加工而成，可承受焊接过程中的热变形与装夹应力，长期使用不会出现定位精度偏移，所有活动压紧部件都做了防焊渣飞溅的防护设计，减少焊渣进入活动缝隙导致的卡滞问题，降低日常维护的频次。
