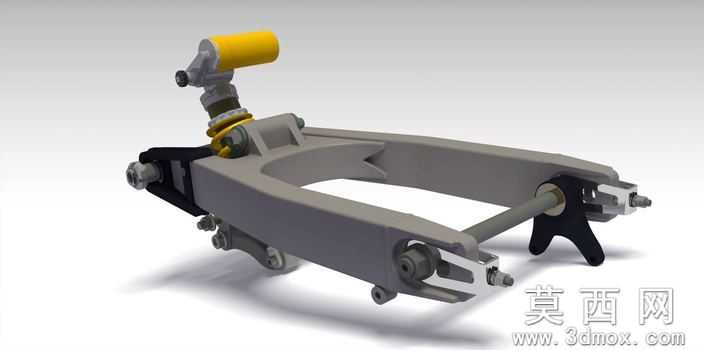

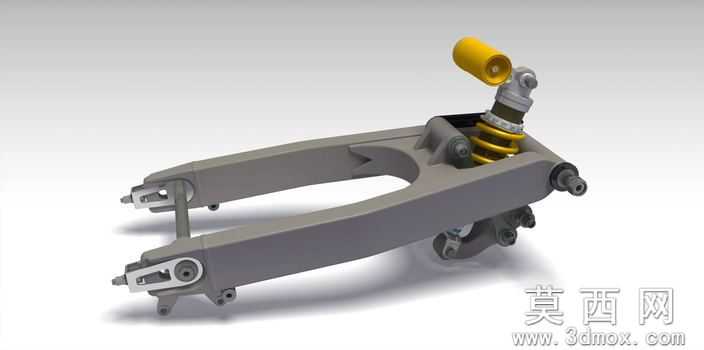

铃木GSXR摩托后摇臂避震总成三维模型

本模型为铃木1100gsxr90/92车型配套的后摆动手臂与避震集成总成，建模阶段严格遵循原厂测绘尺寸参数，首先完成后摇臂主体的双梁叉型结构草绘，通过拉伸、切除、倒角等基础特征搭建主体框架，逐一匹配摇臂前后端的轮轴安装孔位、避震连接支座、车架铰接点位的坐标精度，对摇臂表面的加强筋、减重凹槽、安装凸台等细节特征做精细化处理，确保各装配位公差控制在0.1mm以内，完全还原实车部件的结构比例。参数设计层面，完整复刻了该款摆臂适配的单筒式弹簧避震的结构参数，包括弹簧螺距、避震筒行程、阻尼调节端的黄色旋钮结构，同时还原了摆臂与避震连接的连杆、铰接销轴、固定螺栓等附属连接件的尺寸，所有部件的装配关系完全匹配实车连接逻辑，可实现摆臂上下摆动的运动仿真，直观展示避震压缩、回弹的工作过程。渲染材质环节，针对不同部件做了差异化材质赋予：后摇臂主体采用哑光磨砂金属灰的铝合金材质，还原原厂铸造铝合金的表面质感；避震弹簧做了亮黄色金属烤漆效果，避震筒身设置为抛光镀铬金属材质，阻尼调节旋钮采用哑光工程塑料黄材质，铰接销轴、固定螺栓等标准件做了镀锌亮银金属质感处理，整体渲染光影柔和，清晰区分各部件的材质差异，结构辨识度高。结构原理上，该总成是摩托车后悬挂系统的核心部件，双梁式后摇臂前端通过铰接轴与车架连接，可绕铰接点上下摆动，中部通过连杆结构与单筒避震器相连，后轮安装于摇臂后端的轴位，当车辆行驶经过颠簸路面时，后轮带动摇臂上下摆动，通过连杆传递作用力压缩避震弹簧，配合阻尼结构吸收路面冲击，模型可完整展示摆臂最大伸展、最大压缩两个极限位置的状态，清晰呈现悬挂系统的运动逻辑。软件兼容层面，模型提供STEP、IGES通用三维格式，同时附带STL格式文件，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，导入后可直接进行装配干涉检查、运动仿真、结构有限元分析等操作，STL格式可直接用于3D打印验证，无需额外修复破面。研发教学应用层面，该模型可作为摩托车悬挂系统设计的参考案例，用于大专院校机械设计、车辆工程专业的悬挂结构教学演示，也可供摩托车改装厂商做改装方案的结构验证、配件开模的参考依据，还可用于三维建模教学中复杂装配体建模、运动仿真模块的实操练习素材。
