折叠式桌面升降活动合页结构设计

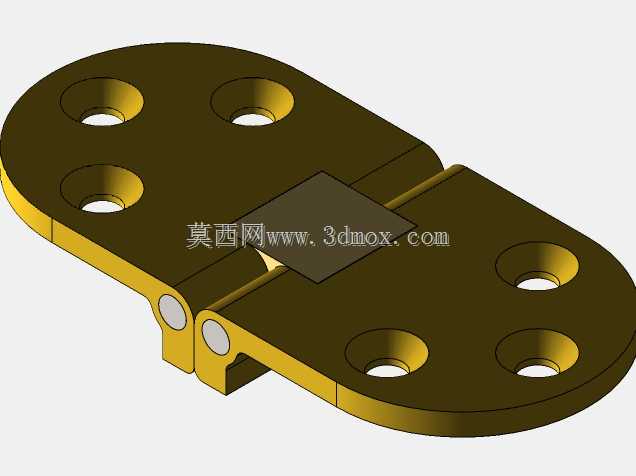

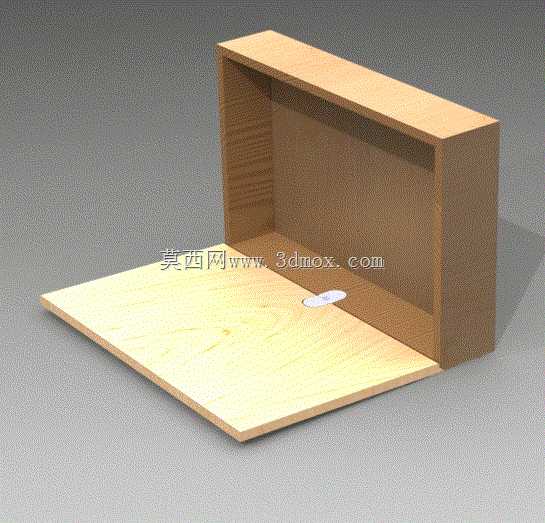

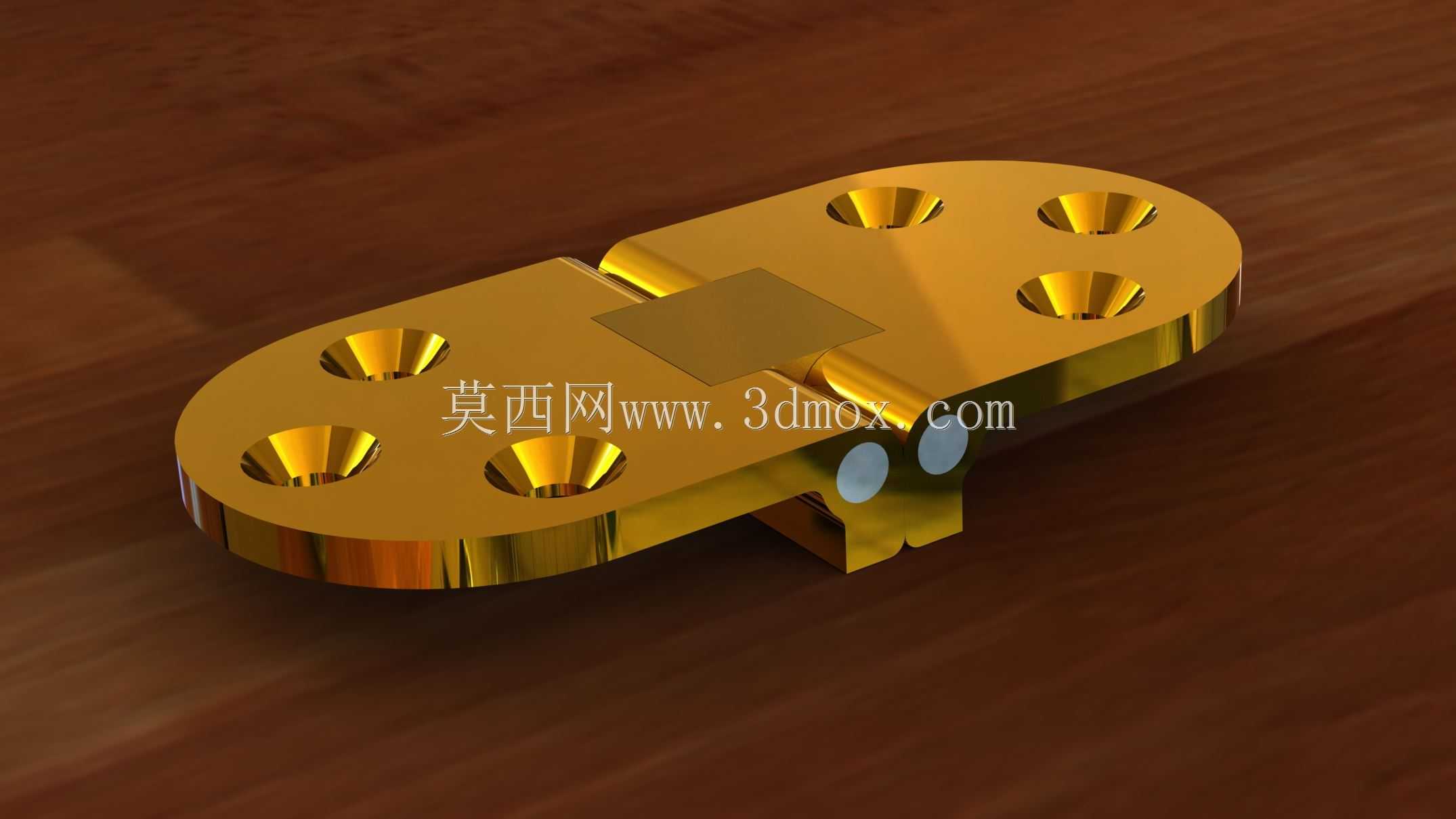

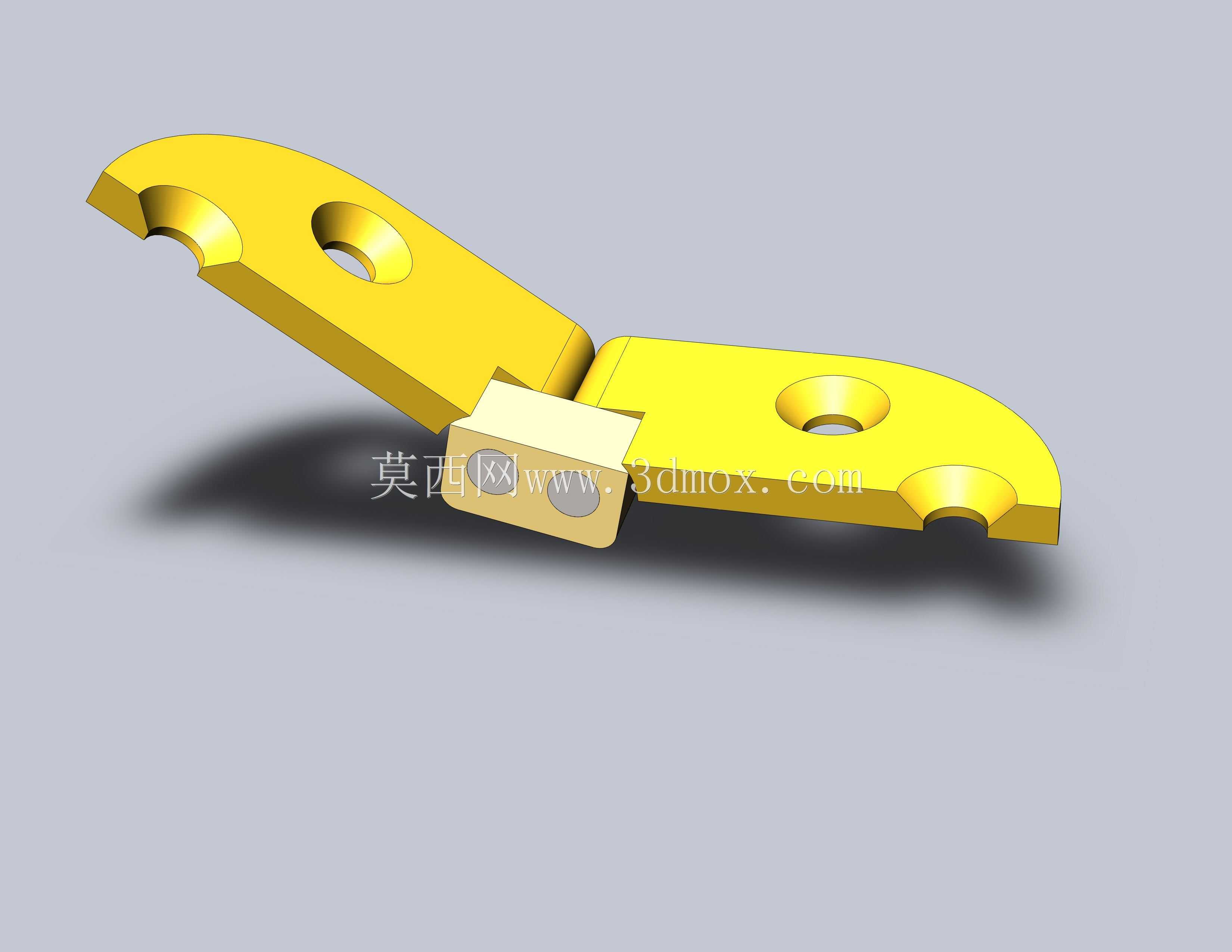

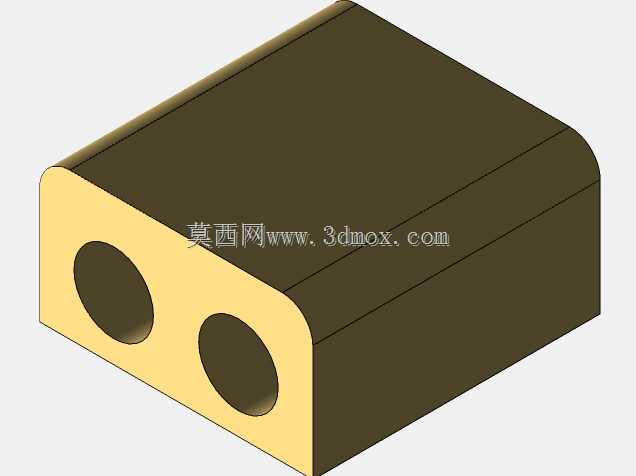

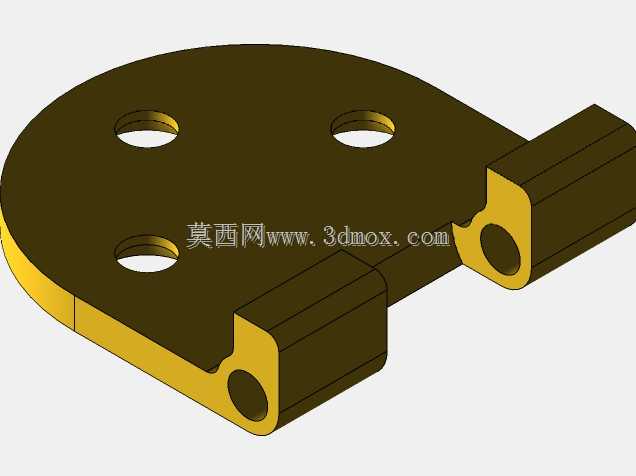

这款折叠式桌面升降活页铰链，主要应用于可变形多功能家具领域，适配需要实现桌面折叠、角度抬升、高度调节的小户型折叠餐桌、可升降学习书桌、房车嵌入式折叠桌板、阳台多功能折叠茶桌等场景，能够在不额外加装复杂支撑结构的前提下，仅通过单个铰链组件实现桌板的翻转折叠与角度锁止，大幅简化多功能桌具的结构组成，降低家具生产的装配复杂度与物料成本。在实际使用场景中，该铰链承担桌板与固定基座之间的活动连接核心作用，日常状态下可保持桌板水平稳定承载，需要调整形态时，可带动桌板完成0到90度范围内的翻转折叠，或是抬升一定角度形成倾斜支撑面，满足书写、绘画、物品展示等不同使用需求，折叠后桌板可与基座贴合，大幅节省空间占用，适配小户型、移动旅居空间等对空间利用率要求较高的使用环境。在功能特性设计上，这款铰链在传统平铰链的基础上做了结构优化，针对常规平铰链仅能实现单轴翻转、无法适配升降位移的缺陷，对铰链的转轴区域做了材料避让设计，预留出关节活动的位移间隙，让铰链在翻转过程中可同步完成小幅升降位移，避免桌板翻转时与基座边缘发生磕碰卡滞，同时铰链的两个连接翼板分别设置了三个沉头安装孔，安装后螺丝头部可完全没入翼板表面，不会出现凸起刮蹭桌板或影响桌面平整度的问题，翼板边缘做了圆角钝化处理，避免安装和使用过程中划伤操作人员或用户。在设计思路上，这款铰链优先保障连接结构的承载稳定性，整体采用对称式翼板布局，转轴区域采用双轴点配合的结构设计，相比单轴铰链拥有更好的抗形变能力，长期承受桌面载荷也不易出现松动下垂的问题，翼板上的沉头孔位置经过力学排布，能够将桌板的载荷均匀分散到各个安装固定点，避免局部应力集中导致板材开裂或铰链变形。在安装边界与尺寸适配方面，这款铰链整体为扁平式结构，安装时仅需要在桌板与基座的连接位置开出对应深度的嵌槽，将铰链翼板嵌入槽内固定即可，不需要在桌板上开设大尺寸的穿透孔，不会破坏桌板的整体外观完整性，铰链的整体厚度控制在常规家具板材的可嵌入范围内，适配市面上主流的18mm、25mm厚度的实木、人造板桌面材料，安装后铰链的活动部位不会外露于家具表面，兼顾结构实用性与家具外观的整洁度。
