阶梯式多层金属薄板置物托架

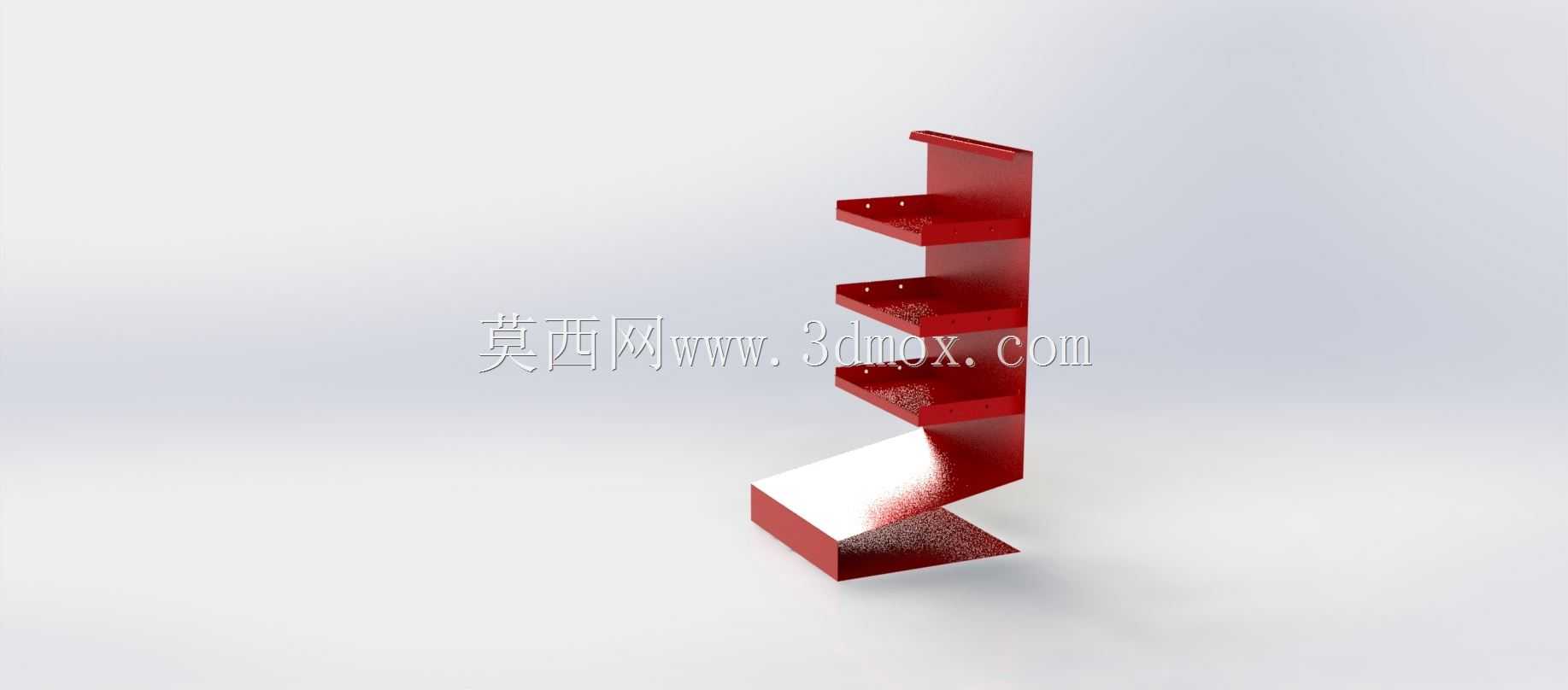

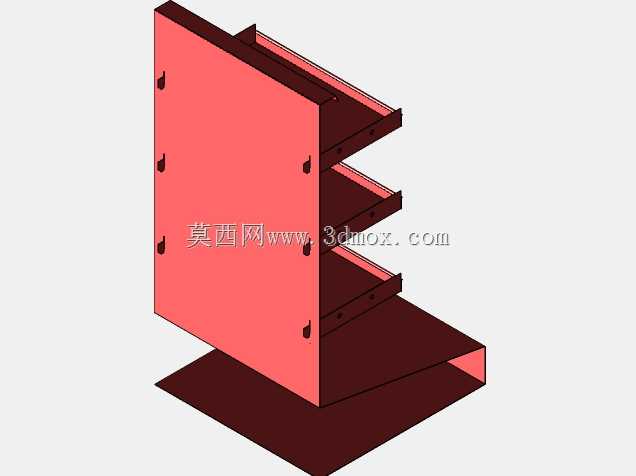

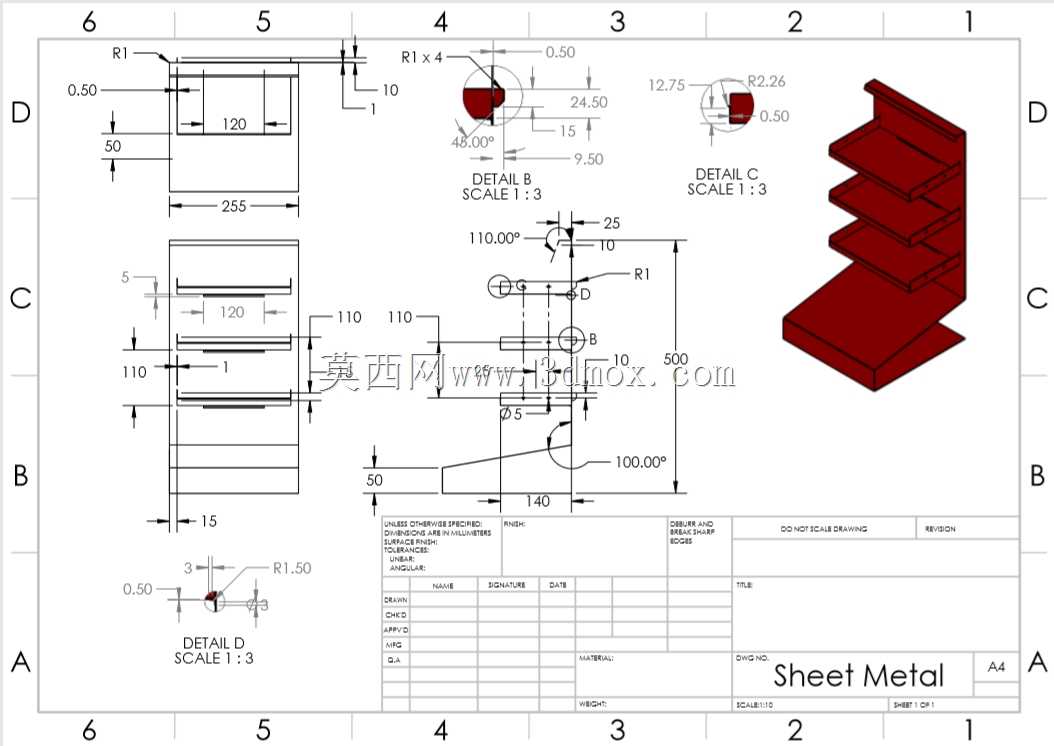

该阶梯式多层金属薄板置物托架，是面向工业生产工位、仓储分拣场景、设备旁侧工具收纳需求开发的承载类钣金构件，可直接固定在立式设备侧壁、车间立柱、工位隔断墙面使用，也可搭配支撑脚作为桌面层架放置零散工装、检测量具、小型加工零配件，解决作业面零散物件堆放杂乱、拿取效率低的问题，同时避免小规格工件滚落遗失，适配电子装配、五金加工、仓储理货等多场景的零散物件规整需求。产品整体采用薄金属板材一体弯折成型，无额外焊接拼接结构，整体自重较轻但结构强度充足，表面可做喷塑、镀锌等防锈处理，适配车间多粉尘、少量油污的作业环境，长期使用不易出现锈蚀变形问题。托架采用阶梯递进的层板布局，从下往上各层板逐步向内收进，每层板都预留充足的取放空间，不会出现上层板遮挡下层取物路径的问题，操作人员无需侧身抬手避让上层结构，即可快速拿取各层放置的物件，拿取动线流畅无阻碍。设计阶段充分考虑钣金加工的工艺特性，所有弯折处均设置适配板材厚度的工艺圆角，避免直角弯折造成板材应力集中开裂，同时消除尖锐边角带来的磕碰划伤风险；所有安装孔位均做去毛刺处理，配合标准紧固件即可完成快速安装固定，无需现场二次打孔加工。产品整体安装边界控制合理，固定侧的安装点位布局均衡，受力均匀分散到各个固定点，不会出现单点受力过大导致固定松动、架体倾斜的问题；各层板的承载能力经过受力校核，每层可稳定放置适配重量的零散物件，层板边缘做小幅度上翻折边处理，既提升层板的抗弯折强度，也能防止放置的物件从侧边滑落。细节处的局部放大结构均做了工艺优化，所有开孔、弯折的尺寸公差适配常规钣金加工精度，生产时无需特殊定制刀具即可完成批量加工，生产效率高、成本可控，安装后架体与安装面贴合紧密，无突出的尖锐结构，不会对周边作业人员造成剐蹭，兼顾实用性与作业安全性。
