法标E型接地电源插头三维结构设计

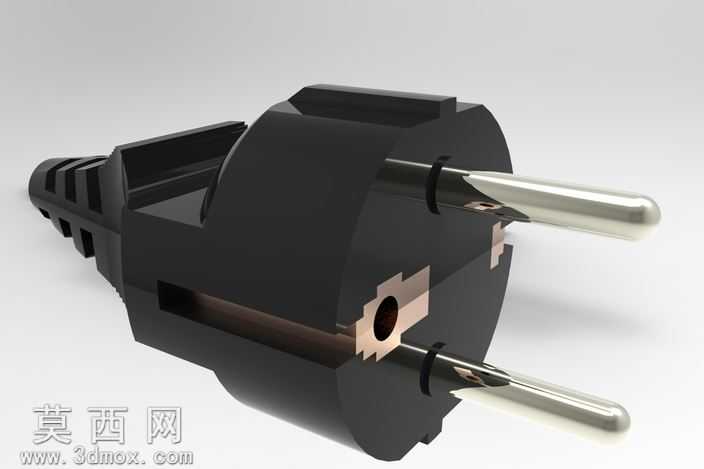

本作品为适配法国、比利时地区用电标准的E型接地电源插头三维建模成果，建模过程严格遵循欧标插头的尺寸规范与安全设计要求，完整还原了该类插头的全部结构细节。建模阶段以真实E型插头的测绘尺寸为基准，首先搭建插头的整体轮廓骨架，精准定位两个圆柱形插销的中心间距、伸出长度与直径参数，同时预留接地接触弹片的对应安装位置，确保插销与插座的配合公差符合民用电器接插件的安全标准。外壳部分采用实体建模方式，还原了插头尾部的线缆防弯折护套结构，通过多段渐变的防滑棱设计，既模拟了真实插头的握持插拔手感，也在结构上实现了线缆连接处的应力分散，避免反复弯折造成内线断裂。内部结构建模完整呈现了插销与内部铜质导电件的连接方式，还原了接地弹片的卡扣式固定结构，清晰展示了火线、零线插销与接地接触件的排布逻辑，所有导电部件的衔接处都做了贴合实际生产的圆角与让位处理，避免建模中出现不符合注塑与冲压工艺的尖锐棱角。材质渲染阶段，插头外壳采用哑光黑色阻燃PVC材质参数，调整表面粗糙度与漫反射参数模拟工程塑料的细腻磨砂质感，插销部分采用抛光镍镀层金属材质，添加细微的使用划痕与环境反射效果还原金属插销的真实光泽，内部铜质导电件则设置为紫铜材质，通过调整金属度与反射率区分铜件与镀镍插销的视觉差异。渲染视角选择半剖展示角度，既可以完整呈现插头外部的造型特征，也能清晰展示内部导电结构的排布逻辑，光影设置采用柔和的工作室布光，通过主辅光源的搭配突出外壳的曲面弧度与金属件的光泽层次，避免过强的阴影遮挡结构细节。设计过程中充分考虑了该类插头的使用场景，在插销根部添加了绝缘段结构的建模，还原真实插头的防触电设计，外壳的分型线位置也按照实际注塑工艺做了细微的凸起处理，让模型整体更贴近量产实物的细节特征，可用于电器配件结构展示、民用接插件教学演示等场景。
