平皮带张紧轮机械结构三维设计

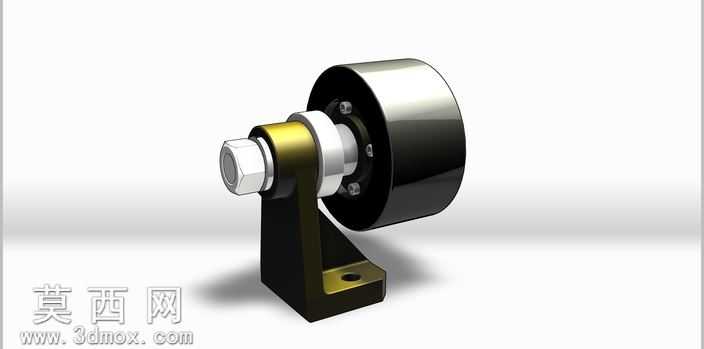

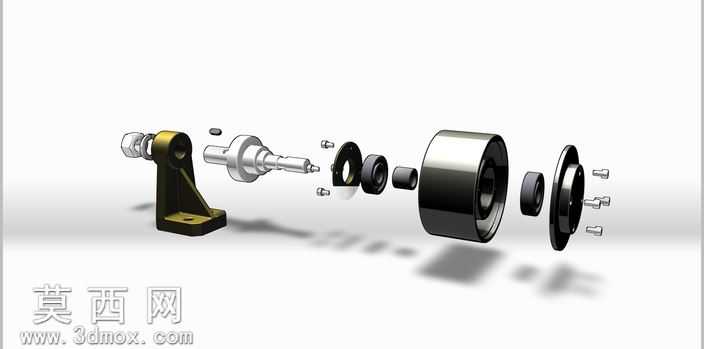

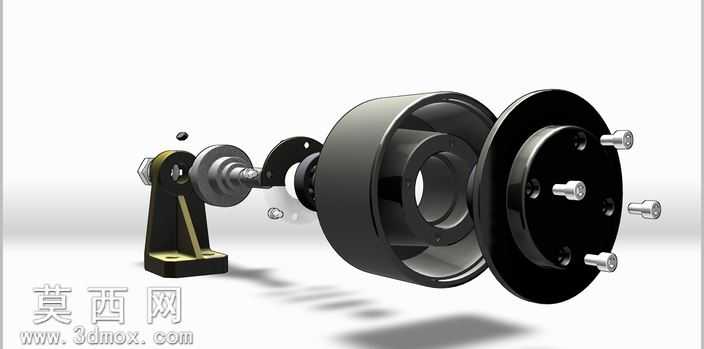

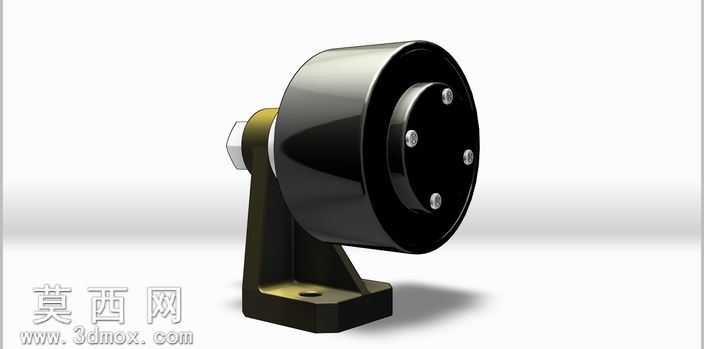

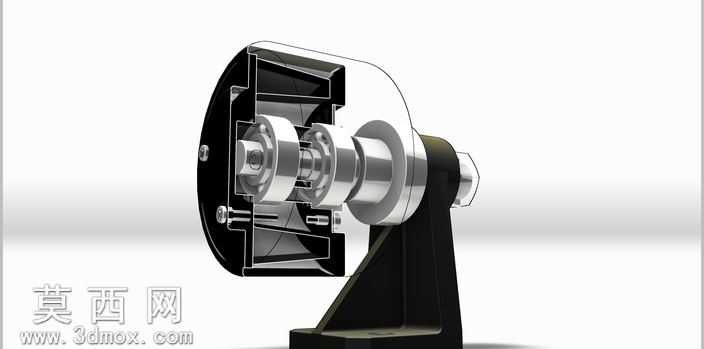

本作品为平皮带传动系统配套的张紧轮三维建模设计，整体采用三维参数化建模软件完成全结构搭建，建模过程严格遵循机械设计规范，对张紧轮的各个组成部件进行了1:1比例的精准还原。模型整体包含安装支座、张紧臂、滑轮主体、连接紧固件、限位端盖等多个独立零部件，各部件之间的装配关系完全符合实际机械装配逻辑，可清晰展示张紧轮的内部构造与外部安装形态。在材质渲染环节，针对不同部件的实际应用材质进行了区分设置：安装支座采用铸铁材质表现，赋予哑光深灰带细微铸造纹理的材质效果，还原铸铁件的厚重质感；滑轮主体采用钢材材质，设置了高反光的金属抛光表面效果，清晰呈现轮体的圆柱曲面轮廓与加工精度；连接螺栓、销轴等紧固件采用镀锌钢材材质，表面带有轻微的金属冷加工光泽，同时对螺栓头部的六角特征、螺纹段的细节都做了精细化建模，避免出现结构简化失真的问题；张紧臂部位采用了与支座一致的铸铁基底，同时对加强筋结构做了突出表现，清晰展示该部位的力学强化设计思路。从结构设计来看，该张紧轮采用摆臂式张紧结构，支座底部设置了两个对称的安装固定孔，可通过螺栓将整个张紧机构固定在设备机架上；张紧臂与支座之间通过铰接销轴连接，可实现一定角度的摆动，以此调整滑轮对皮带的压紧力，保证平皮带在传动过程中始终保持合适的张紧度，避免皮带打滑、跳齿等传动故障；滑轮主体通过内置轴承与张紧臂端部的转轴连接，可随皮带的运动灵活转动，轮体的宽度完全匹配对应规格平皮带的宽度，轮缘做了轻微的倒角处理，避免运转过程中对皮带侧边造成磨损；外侧的限位端盖通过多颗周向均匀分布的螺栓固定在滑轮侧方，可对内部轴承起到轴向限位与防尘保护的作用，端盖上的螺栓孔位、中心定位凸台都做了精准的位置还原，完全符合实际加工的尺寸要求。建模过程中对所有配合面都做了公差预留的结构体现，比如铰接销轴与轴孔之间的间隙配合、轴承内圈与转轴的过盈配合结构都有清晰的结构区分，渲染阶段采用了柔和的影棚光源设置，通过多角度的光源投射突出各个部件的轮廓边界与材质差异，阴影效果自然柔和，既能够清晰展示张紧轮的整体装配效果，也能够通过爆炸视角的呈现（如展示图中的拆分状态）清晰展现各个零部件的独立形态与装配顺序，可直接用于机械结构教学、传动系统方案展示、生产加工前的结构验证等场景，整体模型结构完整，细节丰富，无结构缺失与拓扑错误，具备较高的实用参考价值。
