工业防护型电气线路分线接线盒结构

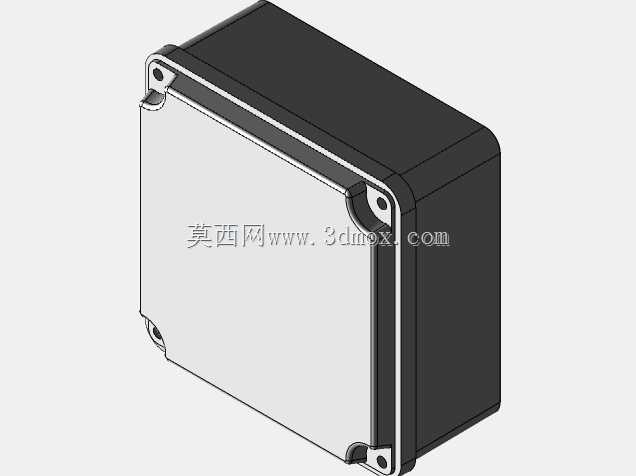

　　这款接线盒的结构设计，核心围绕工业现场电气布线的分线转接、线路防护需求展开，在户外设备布线、工业传感器线路归集、低压电气回路驳接场景中应用广泛，能够为内部的接线端子、驳接导线提供可靠的物理防护，隔绝外界粉尘、水汽、轻度外力冲击对线路连接点的侵蚀，避免线路裸露带来的短路、漏电、接触不良等故障。从结构设计逻辑来看，盒体采用上下扣合的分体式结构，上盖与下盒的配合边缘做了内嵌式密封槽设计，可适配橡胶密封条实现IP65级以上的防护能力，四个角位设置的带安装孔的固定耳，既可以实现盒盖与盒体的螺丝锁紧固定，也可作为整个接线盒在设备机架、墙面、安装支架上的固定点位，安装耳处做了局部加厚处理，避免螺丝锁紧时出现壳体开裂的问题，

　　同时固定孔位做了沉台设计，锁紧后螺丝头部不会突出盒体表面，减少外部磕碰对紧固件的损伤。盒体主体采用圆角过渡的方形结构，相比直角结构能够降低应力集中系数，提升壳体的抗冲击能力，内部预留了足够的端子安装空间，可根据实际布线需求安装不同规格的接线端子排，满足2.5平方到6平方不等的多规格导线驳接需求，盒壁可根据进出线方向开设不同规格的电缆格兰头安装孔，适配不同线径的电缆进出，实现进出线位置的密封固定。在安装边界上，这款接线盒的外轮廓尺寸适配多数工业现场的安装空间需求，固定耳的孔位间距符合通用电气安装件的孔位规范，不需要额外制作过渡安装板即可直接固定在标准C型钢安装架或者预制安装面板上，盒体内部的净空高度能够容纳端子排、

　　导线弯曲余量以及必要的绝缘隔离件，不会出现合盖时挤压导线导致绝缘层破损的问题。设计过程中充分考虑了现场施工的便利性，盒盖与盒体之间设置了防脱落的连接结构，开盖维护时盒盖不会完全脱离盒体掉落，尤其适合高空布线、狭小空间内的接线作业，四个锁紧螺丝采用不脱落设计，拧松后不会从盒盖的安装孔中脱出，避免施工过程中螺丝掉落遗失。壳体的壁厚设计兼顾了结构强度与材料成本，在安装点位、密封配合面等受力位置做了局部加厚，非受力位置保持均匀壁厚，既满足注塑成型的工艺要求，也能在常规外力冲击下不会出现壳体变形导致密封失效的问题，整体结构没有多余的复杂特征，加工成型难度低，装配工序简单，适合批量生产应用在各类工业电气布线场景中。
