工业电气布线用密封式接线盒结构设计

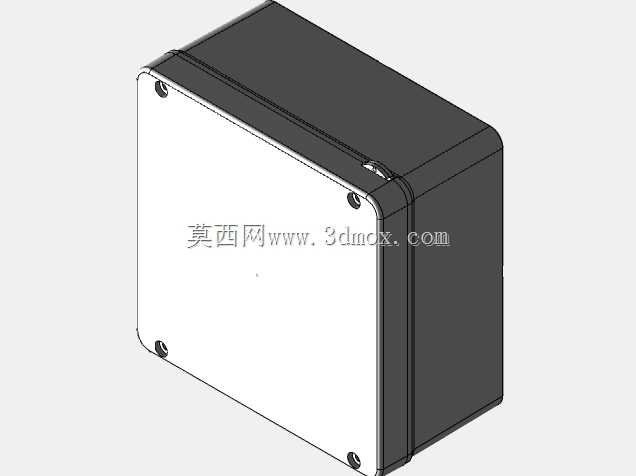

　　这款接线盒的结构设计围绕工业现场线缆转接、分线防护的核心需求展开，在做结构方案时首先考虑的是户外、设备内部等多场景的适配性，壳体采用分体式扣合结构，盒体与盒盖的配合面预留了密封胶条的安装槽位，可满足常规工业环境下的防尘、防溅水要求，避免线缆接驳位置因积灰、凝露引发的接触不良、绝缘失效问题。从实际应用场景来看，这类接线盒可覆盖工业传感器布线、低压配电回路分线、设备内部线缆转接等多个场景，比如在自动化生产线的传感器布设环节，多组信号线缆需要从主干线缆分接至各个检测点位，直接裸露接驳的线缆容易受设备运行振动、车间油污侵蚀出现故障，这款接线盒可以将所有接驳点封闭在壳体内部，既规整了布线走向，也给线缆接头提供了可靠的物理防护。

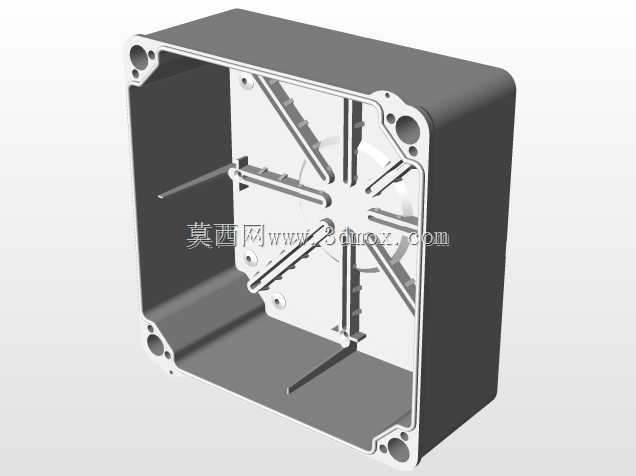

　　设计时对安装边界做了充分考量，壳体四角设置了内嵌式安装孔，安装孔位做了沉台处理，固定螺丝安装后不会突出盒体表面，既可以通过螺丝直接固定在设备钣金面、安装支架上，也能适配导轨安装卡扣的加装需求，不会因为固定结构突出影响周边部件的布设。盒体的侧壁预留了标准的线缆穿入孔位，可适配不同规格的防水格兰头，现场施工时可以根据实际进出线的线缆数量、线径大小灵活开孔，不需要额外对壳体做二次结构修改。壳体的边角做了圆弧过渡处理，没有尖锐的棱角，既避免了安装施工过程中划伤操作人员，也减少了应力集中导致的壳体开裂风险，盒体壁厚做了均匀化设计，在保证结构强度的前提下尽可能控制整体重量，不会给安装点位带来额外的承重负担。在内部结构上，

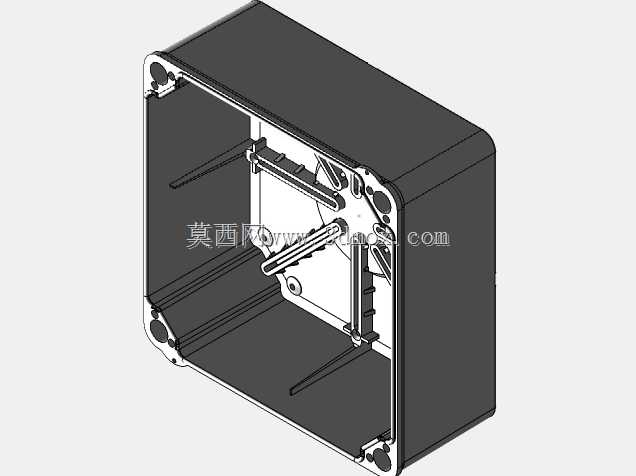

　　盒体内部预留了接线端子排的安装凸台，可以直接固定通用规格的螺钉式接线端子，不需要额外加装安装支架，线缆接驳完成后可以将多余的线缆长度规整收纳在盒内，避免线缆拉扯导致的接头松脱。盒盖与盒体的固定采用四角螺丝锁紧的方式，相比卡扣式固定结构，螺丝锁紧的密封压力更均匀，长期使用不会因为材料老化出现密封失效的问题，后期维护时只需要拧开四角的螺丝即可打开盒体调整接线，操作便捷。
