机用重型台虎钳结构三维设计

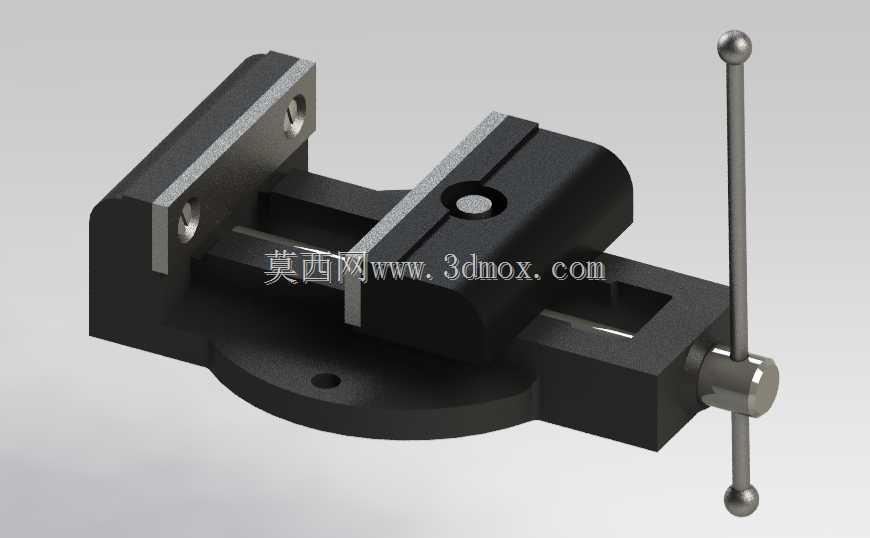

　　这款机用虎钳的三维结构设计，完全围绕机加工工位的实际装夹需求展开，在做结构建模的时候，首先要考虑的就是常规铣削、钻削、锉削工位的装夹稳定性，毕竟不管是普通立式铣床的平口装夹，还是钳工台的手工修配工位，这类虎钳都是最基础也是使用频率最高的工装部件。从结构组成来看，固定钳身通过底部的回转底座实现安装固定，底座上预留的安装孔位完全匹配标准机床工作台的T型槽间距，安装时可以通过T型螺栓直接锁紧在工作台面上，不需要额外做转接板适配，回转底座的刻度盘设计能够支持钳身0到360度的角度调整，调整到位后通过底座两侧的锁紧螺栓即可完成固定，满足斜向孔、斜面加工的装夹需求，不用反复拆卸工件调整装夹角度。活动钳身的导轨配合采用了燕尾槽结构，

　　这种配合结构的导向精度高，承载侧向力的能力强，在承受铣削过程中的断续切削冲击力时，不会出现钳身抬升或者侧向偏移的问题，导轨面的配合间隙可以通过钳身侧面的调整塞铁进行微调，长期使用出现磨损后，只需要调整塞铁的锁紧螺钉就能恢复配合精度，不需要整体更换部件，后期维护的成本很低。传动部分采用的是梯形丝杠传动结构，梯形螺纹的自锁性能好，装夹工件完成锁紧后，即使承受加工过程中的振动，钳口也不会出现松动退夹的问题，丝杠的端部通过推力球轴承与固定钳身连接，转动操作杆的时候摩擦力小，操作人员不需要施加太大的力就能完成大尺寸工件的锁紧，操作杆两端采用球形端头设计，转动施力的时候不会出现打滑的问题，操作手感顺畅。钳口部分采用了可更换的淬火钢钳口板，

　　钳口板表面加工有交叉的防滑齿纹，装夹毛坯件的时候能够提供足够的摩擦力，避免工件在切削力作用下出现移位，钳口板通过内六角螺钉固定在钳身上，长期使用齿纹磨损后，只需要拧下螺钉更换新的钳口板即可，不需要对整个钳身进行修复，大幅降低了易损件的更换成本。在做三维建模的时候，特意对各个活动部件的运动行程做了干涉检查，活动钳身的最大张开距离匹配常规中小型机加工零件的装夹尺寸范围，完全覆盖日常加工中常见的方块类、轴类零件的装夹需求，钳身的整体高度做了优化，安装在标准机床工作台上之后，钳口的中心高度与常规立铣刀的加工行程范围匹配，不需要额外垫高工件就能完成全高度范围的加工。从安装边界来看，底座的安装孔位间距、钳身的整体外形尺寸都做了标准化设计，

　　既可以安装在铣床、钻床的工作台上作为机加工夹具使用，也可以固定在钳工装配台上作为手工修配、零件装配的装夹工具使用，适用的工位场景非常广泛。整个结构没有多余的冗余设计，所有的部件都承担明确的功能，固定钳身的排屑槽设计能够让加工过程中产生的铁屑顺着槽体排出，不会堆积在导轨配合面里造成导轨磨损，日常清理维护的时候只需要用毛刷顺着排屑槽清扫就能完成铁屑清理，不需要拆解钳身。在建模过程中对各个配合面的公差做了匹配设定，导轨面的配合公差、丝杠与螺母的配合间隙、钳口板的安装定位精度都按照实际机加工的精度要求做了预留，按照这个三维模型加工出来的实物，装配后不需要过多的刮研调整就能达到使用精度要求，钳口的夹紧力范围能够满足普通碳钢、铝合金、铜件等常见金属材料的装夹需求，装夹薄壁件的时候也可以通过控制丝杠的锁紧力度，避免装夹力过大造成工件变形。
